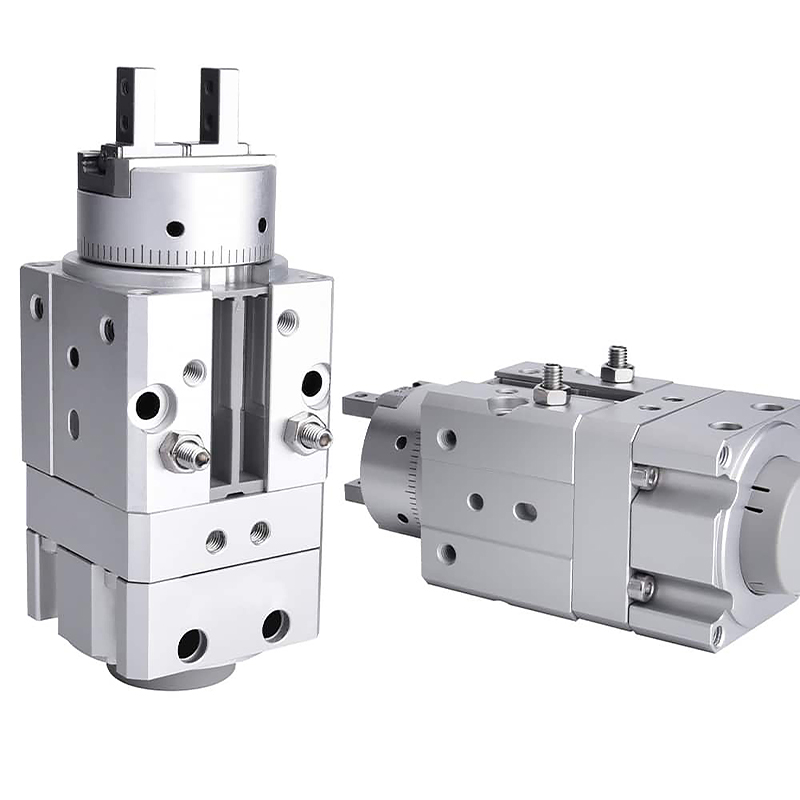

MRHQ စီးရီး ပေါင်းစပ်ထားသော Rotary Gripper (Vane အမျိုးအစား၊ ဆုပ်ကိုင်ခြင်းနှင့် လှည့်ပတ်မှု အားလုံးကို တစ်ပြိုင်နက်တည်း)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MRHQ စီးရီးသည် vane-type rotary cylinder နှင့် parallel 2-taw gripper တို့ကို ပေါင်းစပ်ထားသော ပေါင်းစပ် actuator တစ်ခုဖြစ်သည်။ Core အားသာချက်များ- အလွန်ကျစ်လစ်သိပ်သည်းသော ပေါင်းစပ်ဖွဲ့စည်းပုံ၊ စံ 90° / 180° လွှဲထောင့်များ၊ ±10° ထောင့်ကို ကောင်းမွန်စွာ ချိန်ညှိမှု၊ 5-directional universal mounting၊ မြန်နှုန်းမြင့် & တိကျမှုမြင့်မားသော လုပ်ဆောင်ချက်။ ၎င်းသည် အလင်းနှင့် အလတ်စား ဝန်အလုပ်ခွင်ကို ကုပ်ခြင်း၊ လှန်လိုက်ခြင်း၊ လမ်းကြောင်းပြောင်းခြင်း၊ လမ်းကြောင်းပြောင်းခြင်းနှင့် ကန့်သတ်ထားသော အာကာသစခန်းများအတွက် ဦးစားပေးဖြေရှင်းချက်ဖြစ်သည်။ စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်ကို ရိုးရှင်းစေရန် rotary table + သီးခြား gripper ၏ သီးခြားပေါင်းစပ်မှုကို အစားထိုးပါ။

ပင်မဖွဲ့စည်းပုံနှင့် လုပ်ငန်းအင်္ဂါရပ်များ

     -- Operating Principle- Integrated vane rotary unit သည် built-in parallel gripper နှင့် လိုက်ဖက်သော output shaft rotation ကို drives ပေးပါသည်။ အပိုချိတ်ဆက်ကွင်းများမပါဘဲ တစ်လုံးတည်းသော ဖွဲ့စည်းပုံ။

     -- Integration Merit- ပိုင်းခြားထားသော rotary table + gripper စည်းဝေးမှုတို့နှင့် နှိုင်းယှဉ်ပါက စုစုပေါင်းအလျားသည် ~20% တိုသွားပါသည်။ ပိုမိုချောမွေ့သောလှုပ်ရှားမှုနှင့် မြန်ဆန်သောတုံ့ပြန်မှုအတွက် လှည့်နေစဉ်အတွင်း ပြွန်/ကြိုးများကို လွှဲခြင်းနှင့် ဆွဲခြင်းတို့ကို ရှောင်ကြဉ်ပါ။

     -- Swing Angle ချိန်ညှိမှု- Standard 90° နှင့် 180° ဗားရှင်းများ။ ထောင့်ပေါင်းစုံမှ နေရာချထားခြင်းဆိုင်ရာ လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရန်အတွက် End stop screw များသည် ±10° စုစုပေါင်းချိန်ညှိချက် (အဆုံးတစ်ခုစီတွင် ±5°) ကို ဖွင့်ပေးသည်။

     -- Flexible Mounting- တပ်ဆင်ခြင်းမျက်နှာ 5 ခု (ဝင်ရိုးစွန်းမျက်နှာ 2 ခု + ဘေးဘက် 3 ခု)။ လျင်မြန်သောဗဟိုချက်နှင့် တပ်ဆင်ရလွယ်ကူစေရန်အတွက် ထိပ်/အောက်ခြေနှင့် ဘေးထွက် ပင်အပေါက်များတွင် ဘော့စ်များကို နေရာချထားခြင်း။

     -- ပစ္စည်းနှင့် ကြာရှည်ခံမှု- မာကျောသော anodized အလူမီနီယမ်ကိုယ်ထည်၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော vane တံဆိပ်များနှင့် stainless steel မေးရိုးများ။ စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုသက်တမ်း ≥5 သန်းသံသရာ၊ ကြိမ်နှုန်းမြင့် အလိုအလျောက်လိုင်းများအတွက် တည်ငြိမ်သည်။

     -- အာရုံခံ လိုက်ဖက်မှု- သံလိုက်လက်စွပ်ဖြင့် တပ်ဆင်ထားသော စက်ရုံ။ သံလိုက်ခလုတ်လေးခုအထိ ပံ့ပိုးပေးသည်- rotary limit detection အတွက် နှစ်ခုနှင့် close-loop position control ကို သိရှိနားလည်ရန် မေးရိုးအဖွင့်/အပိတ် တုံ့ပြန်ချက်နှစ်ခုအတွက် နှစ်ခု။

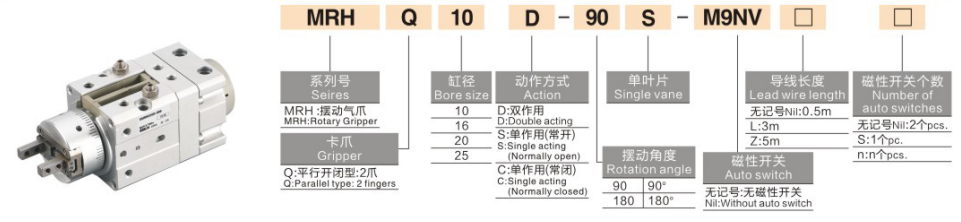

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

 1. မော်ဒယ် နမူနာ: MRHQ16D-90S-M9B

  2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MRHQ10D-90S- Bore 10၊ နှစ်ထပ်မေးရိုး၊ 90° လှည့်မှု၊ ခလုတ်မပါဘဲ တစ်ခုတည်းသောဗန်းလှည့်ယူနစ်၊

     -- MRHQ25D-180S-M9BW- Bore 25၊ 180° လွှဲ၊ M9BW သံလိုက်ခလုတ်ပါရှိသော

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (စမ်းသပ်မှုဖိအား: 0.5MPa)

Core Competitive အားသာချက်များ

  1. ကျစ်လစ်သိပ်သည်းစွာ တည်ဆောက်မှု၊ နေရာချွေတာပြီး တည်ငြိမ်သော လှုပ်ရှားမှု

     - ပေါင်းစပ်ဖမ်းဆုပ်ခြင်းနှင့် လှည့်ခြင်းလုပ်ဆောင်ချက်သည် အလုံးစုံအတိုင်းအတာကို လျှော့ချပေးသည်၊ လည်ပတ်နေစဉ်အတွင်း ကေဘယ်/ပိုက်ဆွဲဆွဲခြင်းကို ဖယ်ရှားပေးသည်၊ ကျဉ်းမြောင်းသောကိရိယာအပေါက်များအတွက် အကောင်းဆုံးဖြစ်သည်။

  2. ကောင်းမွန်သောထောင့်ချိန်ညှိမှုနှင့်အတူ Standard 90° / 180° လွှဲခြင်း။

     -- ချိန်ညှိနိုင်သော ±10° လှည့်ပတ်မှုအကွာအဝေး၊ အလုပ်တုံးလှန်ခြင်း၊ ဦးတည်ချက်လွှဲပြောင်းခြင်းနှင့် ထောင့်ပေါင်းစုံနေရာချထားခြင်းလုပ်ငန်းစဉ်များအတွက် သင့်လျော်သည်။

  3. 5-ဦးတည်တပ်ဆင်ခြင်း + တိကျစွာတည်နေရာဖွဲ့စည်းပုံ

     -- Axial နှင့် lateral multi-orientation တပ်ဆင်ခြင်း၊ ဘော့စ်များနှင့် ပင်အပေါက်များကို တည်နေရာရှာဖွေခြင်းသည် ရိုးရှင်းစေပြီး ဗဟိုပြုခြင်းနှင့် လုပ်ငန်းဆောင်ရွက်ချိန်ကို တိုစေပါသည်။

  4. အလင်း/အလတ်စား ဝန်များအတွက် မြင့်မားသော ကြိမ်နှုန်းနှင့် တိကျမှု

     -- မေးရိုးပြန်မှန်ကန်မှု ±0.01mm၊ မေးရိုးစက်ဘီးစီးခြင်း 180cpm အထိ၊ 0.1 ~ 5kg အကွာအဝေး workpieces များအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။

  5. PLC interlock အတွက် အချက်ပေါင်းများစွာ အာရုံခံစောင့်ကြည့်ခြင်း။

     -- အလိုအလျောက် ဆင့်ကဲထိန်းချုပ်မှုအတွက် မေးရိုးအဖွင့်/အပိတ် အခြေအနေကို တစ်ပြိုင်နက် စောင့်ကြည့်ရန် သံလိုက်ခလုတ်လေးခုအထိ တပ်ဆင်နိုင်သည်။

Mounting Methods နှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အသုံးချမှုများ

  1. Mounting ရွေးစရာများ

     -- Axial horizontal mounting- တပ်ဆင်လိုင်းများပေါ်တွင် workpiece ဦးတည်ချက် ပြောင်းလဲခြင်း။

     -- အလျားလိုက် ဒေါင်လိုက် တပ်ဆင်ခြင်း- စက်ကိရိယာများအတွက် အတက်အဆင်း သယ်ဆောင်ခြင်း နှင့် လှည့်ပတ်လုပ်ဆောင်မှု

     -- ဘေးဘက်ခြမ်း တပ်ဆင်ခြင်း- ဘေးဘက် ဆုပ်ကိုင်ခြင်းနှင့် ကန့်သတ်ထားသော ဘူတာများတွင် လှန်ခြင်း။

  2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C နှင့် အီလက်ထရွန်နစ်ပစ္စည်း- ဖုန်းအိမ်များကို ဆုပ်ကိုင်ထားပြီး လှန်လိုက်ခြင်း၊ ဘက်ထရီကာဗာများနှင့် အသေးစားတိကျသောအစိတ်အပိုင်းများ

     -- မော်တော်ကားအစိတ်အပိုင်းများ- အတွင်းပိုင်းပလတ်စတစ်အစိတ်အပိုင်းများ၊ ရော်ဘာဒြပ်စင်များနှင့် အသေးစားသွန်းလုပ်ခြင်းများကို လွှဲပြောင်းခြင်း။

     -- ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေး- သေတ္တာငယ်များ၊ ပလပ်စတစ်များနှင့် အိတ်ဆောင်ပစ္စည်းများအတွက် လမ်းကြောင်းပြောင်းခြင်း။

     -- အထွေထွေ အလိုအလျောက်စနစ်- ဘူတာရုံပြောင်းခြင်း၊ 180° အလုပ်ခွင်လှည့်ခြင်းနှင့် နေရာချထားခြင်း တပ်ဆင်ခြင်း။

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

  1. workpiece ထုထည်အပေါ်အခြေခံ၍ ဖောက်သည်ရွေးချယ်မှု

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg။ အနည်းဆုံး 30% ဘေးကင်းရေးအနားသတ်ကို ထိန်းသိမ်းပါ။

  2. Swing angle အတည်ပြုခြင်း။

     -- 90° လှည့်ပတ်မှုအတွက် 90S ကို ရွေးပါ။ 180° လှန်ရန် 180S ကို ရွေးပါ။ rotary stroke fine adjustment လိုအပ်ပါက MRHQ ကိုရွေးချယ်ပါ။

  3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- အဝိုင်းအနေအထားထိန်းချုပ်မှု- rotary နှင့် မေးရိုးအခြေအနေကို စောင့်ကြည့်ရန် M9 စီးရီးသံလိုက်ခလုတ်လေးခုကို တပ်ဆင်ပါ။

     -- ကန့်သတ်တပ်ဆင်မှု အပြင်အဆင်- ခွဲခြမ်း rotary table + gripper တပ်ဆင်ခြင်းအစား MRHQ ပေါင်းစပ်မော်ဒယ်ကို ဦးစားပေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MRHQ vane-type ပေါင်းစပ်ထားသော rotary gripper သည် အပြိုင်မေးရိုးညှပ်ခြင်းနှင့် rotary turnover တို့ကို စံ 90°/180° ချိန်ညှိနိုင်သော လွှဲထောင့်၊ 5-direction mounting နှင့် multi-sensor လိုက်ဖက်မှုရှိသော ယူနစ်တစ်ခုအဖြစ် ပေါင်းစပ်ထားသည်။ ကန့်သတ်ထားသောနေရာရှိ အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများပေါ်တွင် workpiece လှန်ခြင်း၊ တင်/ချခြင်းနှင့် ဦးတည်ချက်လွှဲပြောင်းခြင်းအတွက် ပြီးပြည့်စုံသော အလင်းနှင့် အလတ်စား ဝန်ဖြေရှင်းချက်။
