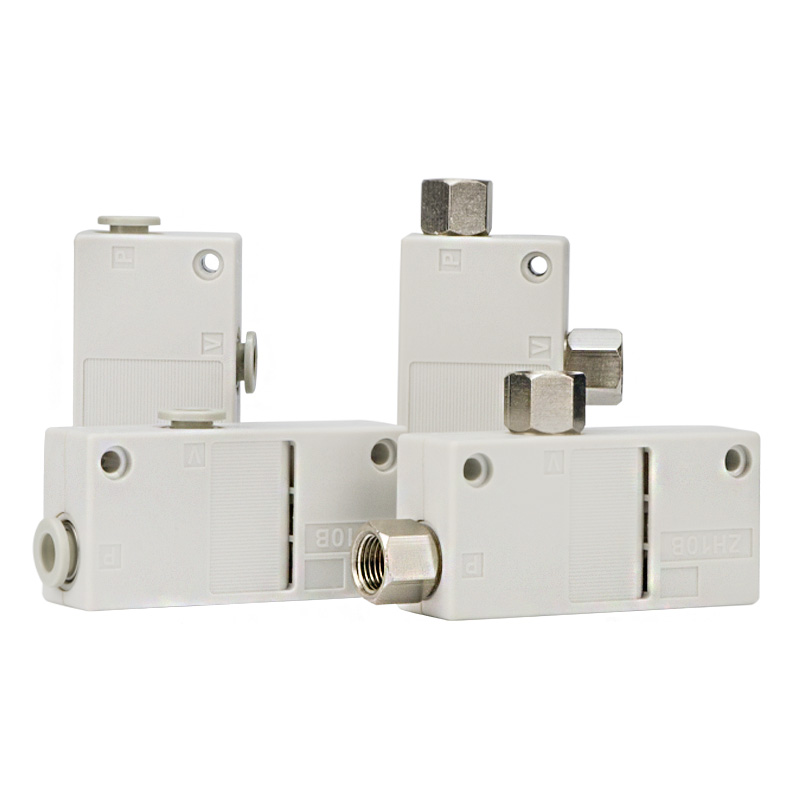

ZH-B Series Box အမျိုးအစား Vacuum Ejector

ZH-B Series Box အမျိုးအစား Vacuum Ejector | Built-in Silencer Single Stage Venturi ဖုန်စုပ်စက်

အမှတ်တံဆိပ်- SOLH by Richge Technology | တင်သွင်းထားသော ZH-B စီးရီးများနှင့် တွဲဖက်အသုံးပြုနိုင်သော Drop-in အစားထိုး

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     ZH-B ဘောက်စ်အမျိုးအစား ဖုန်စုပ်ထုတ်စက်သည် ကိုယ်ထည်အတွင်းတွင် ပေါင်းစပ် အသံတိတ်စက်ဖြင့် တစ်ခုတည်းသောအဆင့် venturi နိယာမကို လက်ခံသည်။ အပေါက်နှစ်ခုကိုသာ သီးသန့်ထားပါသည်- SUP ထောက်ပံ့ရေးအပေါက်နှင့် VAC ဖုန်စုပ်ပေါက်၊ သီးခြားအိတ်ဇောပေါက်မရှိပါ။ ပါ၀င်သော အသံတိတ်စက်မှတဆင့် အိတ်ငွေ့ကို တိုက်ရိုက်ထုတ်လွှတ်သည်။ ပြင်ပ အသံတိတ်စက်မလိုအပ်ဘဲ အလွန်ရိုးရှင်းသော တပ်ဆင်ခြင်း။ အတိုင်းအတာနှင့် ချိတ်ဆက်မှု အင်တာဖေ့စ်တွင် တင်သွင်းထားသော ZH-B နှင့် အပြည့်အဝ လဲလှယ်နိုင်သည်။ စွမ်းဆောင်ရည် ဗားရှင်းနှစ်မျိုးရရှိနိုင်သည်- S high-vacuum type နှင့် L high-flow type ၊ နော်ဇယ်အရွယ်အစား အပြည့်အစုံ။ ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်စနစ်သုံးကိရိယာများနှင့် စက်ရုပ်ရွေးချယ်သည့်နေရာအတွက် စံပြဖြစ်သည်။

  မော်ဒယ်ဂုဏ်ထူး

     • ZH-B Box အမျိုးအစား- တပ်ဆင်ပြီး အသံတိတ်စက်၊ အပေါက် ၂ ခု (SUP နှင့် VAC)

     • ZH-D ကိုယ်ထည်-ပို့သွင်း အမျိုးအစား- တပ်ဆင်ထားသော အသံတိတ်စက်မရှိပါ၊ ပြင်ပပိုက်များအတွက် SUP/VAC/EXH သီးခြား အပေါက် ၃ ခု

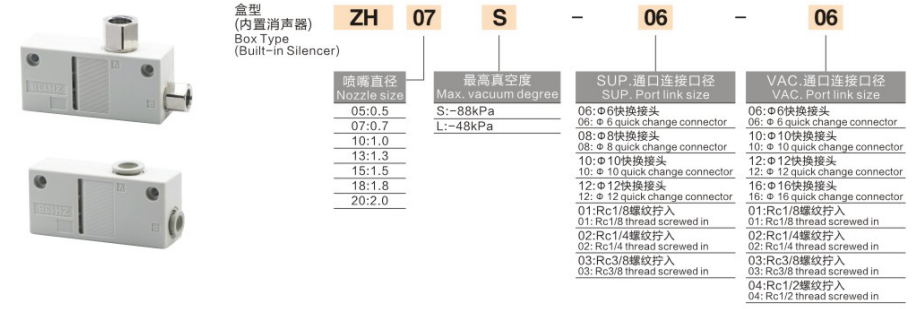

2. Model Coding ရှင်းလင်းချက် အပြည့်အစုံ

  ဥပမာ-ZH07S-06-06

     • ZH: စီးရီးကုဒ်၊ တပ်ဆင်ပါရှိ အသံတိတ်စက်ပါရှိသော လေဟာနယ်ထုတ်ကိရိယာ အမျိုးအစား

     • 07: Nozzle အရွယ်အစား ကုဒ်

     • S/L: မက်သလစ်ဝိသေသ။ S = မြင့်မားသောလေဟာနယ်; L = မြင့်မားသောစီးဆင်းမှု

     • 06: SUP ထောက်ပံ့ရေးပို့တ်ချိတ်ဆက်မှုအရွယ်အစား

     • 06: VAC ဖုန်စုပ်ပေါက်ချိတ်ဆက်မှု အရွယ်အစား

  Port Code ကိုးကားချက်ဇယား

  မှာယူမှု နမူနာ- ZH10S-08-10
     တပ်ဆင်ထားသော အသံတိတ်စက်၊ Φ1.0 မီလီမီတာ နော်ဇယ်၊ S မြင့်မားသော လေဟာနယ်အဆင့်၊ ထောက်ပံ့ရေးပို့တ် Φ8 တစ်ချက်ထိပြီး အံဝင်ခွင်ကျ၊ ဖုန်စုပ်ပေါက် Φ10 တစ်ချက်ထိ၍ တပ်ဆင်ပါ။

3. Core Performance အားသာချက်များ

     • ပေါင်းစပ်ထည့်သွင်းထားသော အသံတိတ်စက်: ပြင်ပ အသံတိတ်စက် မလိုအပ်ပါ။ အတွင်းပိုင်း အသံတိတ်ဖွဲ့စည်းမှုမှတစ်ဆင့် အိတ်ဇောကို ထုတ်လွှတ်သည်။ အပိုပစ္စည်း နည်းပါးခြင်း၊ ဆူညံသံနည်းပါးပြီး နေရာချွေတာခြင်း။

     • ရိုးရိုးဝါယာကြိုးများအတွက် port 2 ခုသာရှိသည်။SUP လေ၀င်ပေါက် နှင့် VAC ဖုန်စုပ်ပေါက် တစ်ခုတည်းသာ၊ သီးခြား EXH အိတ်ဇောပေါက် မရှိပါ။ အကန့်အသတ်ရှိသော တပ်ဆင်နေရာအတွက် ပြီးပြည့်စုံသည်။

     • Dual Performance ဗားရှင်းများကို ရွေးချယ်နိုင်သည်။

￮ S High-vacuum (-88kPa): သံမဏိစာရွက်၊ ဖန်၊ PCB နှင့် ပလပ်စတစ်အိမ်များကဲ့သို့သော ကောင်းမွန်သောအလုံပိတ်အလုပ်အတုံးများအတွက် ပြင်းထန်သော စုပ်ယူမှုစွမ်းအား။

￮ L မြင့်မားသောစီးဆင်းမှု (-48kPa): စက္ကူ၊ ဖလင်၊ ပုံးနှင့် အမြှုပ်များ အပါအဝင် လေဝင်လေထွက်ကောင်းသည့် ပစ္စည်းများ အတွက် သင့်လျော်သော လေဟာနယ် ယိုစိမ့်မှုကို လျော်ကြေးပေးရန် ပိုကြီးသော စုပ်ယူမှု စီးဆင်းမှု။

     • ဆိပ်ကမ်းရွေးချယ်မှုအများအပြား: မက်ထရစ် တစ်ချက်ထိသော ဆက်စပ်ပစ္စည်းများကို အိမ်တွင်းစက်များအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။ ပစ္စည်းတင်ပို့မှုအတွက် Rc အမျိုးသမီးချည်ဗားရှင်းများ။

     • ပေါ့ပါးသော PBT ကိုယ်ထည်- စက်ရုပ် EOAT အသေးအတွက် သင့်လျော်သော အလေးချိန်နည်းသော PBT နော်ဇယ်။ တိုက်ရိုက်ဝက်အူတပ်ဆင်ခြင်း သို့မဟုတ် ကွင်းပိတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။

     • ဆီလွတ် လည်ပတ်မှု: ခြောက်သွေ့သော စစ်ထုတ်ထားသော ဖိသိပ်ထားသော လေကိုသာ လိုအပ်သည်၊ ဆီငွေ့ ချောဆီ ကို တားမြစ်ထားသည်။

4. Standard Technical Specifications

  ရည်ညွှန်းစွမ်းဆောင်ရည် 0.5MPa ထောက်ပံ့ရေးဖိအား

5. ZH-B ဘောက်စ် အမျိုးအစား VS ZH-D ကိုယ်ထည်-ပို့ထားသည့် အမျိုးအစား

6. ရွေးချယ်ရေးလမ်းညွှန်

     • S/L ဗားရှင်းရွေးချယ်မှု

￮ ✅ S High-vacuum : အားပြင်းသော စုပ်ယူမှုစွမ်းအား လိုအပ်သော ချောမွေ့သော အလုံပိတ် workpieces များ။

￮ ✅ L မြင့်မားသော စီးဆင်းမှု- ပုံးပုံး၊ ဖလင်၊ အထည်၊ ကြီးမားသော စီးဆင်းမှုသည် လေဟာနယ် ယိုစိမ့်မှုကို လျော်ကြေးပေးသည်။

     • နော်ဇယ် Bore ရွေးချယ်မှု: စုစုပေါင်းစုပ်ခွက်စုပ်ယူမှုဧရိယာအပေါ်အခြေခံပြီးရွေးချယ်ပါ။ ပိုကြီးသော နော်ဇယ်သည် စီးဆင်းမှု မြင့်မားပြီး လေသုံးစွဲမှု မြင့်မားစေသည်။ ဖိသိပ်ထားသော လေအညစ်အကြေးများကို ကာကွယ်ရန် အရွယ်အစားကြီးသော နော်ဇယ်ကို ရှောင်ကြဉ်ပါ။

     • ဆိပ်ကမ်းရွေးချယ်မှုပြည်တွင်း အလိုအလျောက်စနစ်အတွက် မက်ထရစ် တစ်ချက်ထိသော ကိရိယာများ (06/08/10)၊ Export စက်များအတွက် Rc thread (01/02)

     • ဖုန်စုပ်စက်: built-in ဖိအားအာရုံခံကိရိယာမရှိပါ။ လေဟာနယ်အတည်ပြုချက် သို့မဟုတ် အစိတ်အပိုင်းပျောက်နေသည့်အချက်ပြမှုအတွက် ZSE ဖုန်စုပ်ခလုတ်ကို လေဟာနယ်ဆားကစ်တွင် ထည့်သွင်းပါ။

7. Standard Pneumatic Circuit

     AFC လေရင်းမြစ် ဝန်ဆောင်မှုယူနစ် (ဆီငွေ့ယူနစ် တားမြစ်ထားသည်) → 3/2 ဆိုလီနွိုက် အဆို့ရှင် → ZH-B ၏ SUP ထောက်ပံ့ရေးဆိပ်ကမ်း၊ VAC ဖုန်စုပ်ပေါက် → ZFC ဖုန်စုပ်စက် → ဖုန်စုပ်ခွက်။

8. အရေးကြီးသောလုပ်ဆောင်ချက်မှတ်စုများ

     • Oil mist ချောဆီစက်ကို တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။ ဆီညစ်ညမ်းမှုသည် သေးငယ်သော နော်ဇယ်ကို ပိတ်ဆို့စေပြီး စုပ်ယူမှုအား လျော့နည်းစေသည်။

     • ဖုန်မှုန့်များပိတ်ဆို့ပြီး နော်ဇယ်ကိုကာကွယ်ရန် ZFC ဖုန်စုပ်ဇကာကို ဖုန်စုပ်ခြမ်းတွင် တပ်ဆင်ရပါမည်။

     • အကြံပြုထားသောထောက်ပံ့ရေးဖိအား- 0.4 ~ 0.5MPa။ ဖိအားအပြည့်ဖြင့် 0.6MPa အောက်တွင် ရေရှည်စဉ်ဆက်မပြတ်လုပ်ဆောင်ခြင်းကို အကြံပြုလိုပါသည်။

     • လေဟာနယ်နှင့် စုပ်ခွက်ကြားရှိ ရေပိုက်ကို တတ်နိုင်သမျှ တိုအောင်ထားပါ၊ လေဟာနယ် တုံ့ပြန်မှု ပိုမိုမြန်ဆန်စေရန် ပိုက်လိုင်းထုထည်ကို လျှော့ချပါ။

     • တပ်ဆင်ထားသော အသံတိတ်ဒြပ်စင်သည် အချိန်ကြာမြင့်စွာ အသုံးပြုပြီးနောက် ဖုန်မှုန့်များ စုပုံလာလိမ့်မည်။ စုပ်ယူမှုကျသွားသည်နှင့် အသံတိတ်ဒြပ်စင်ကို သန့်ရှင်းပါ သို့မဟုတ် အစားထိုးပါ။
