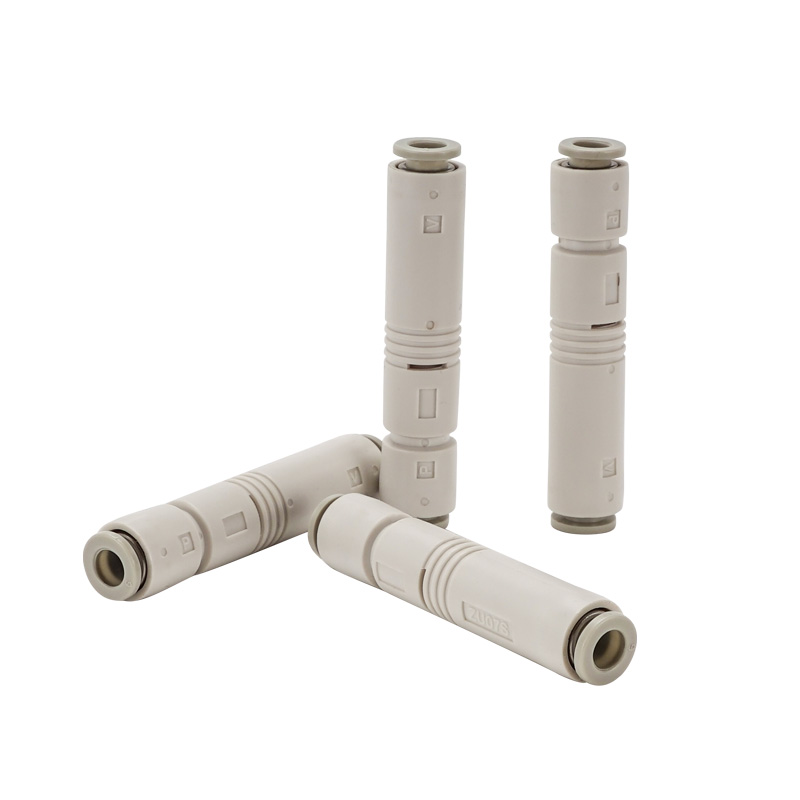

ZU Series Inline Straight Vacuum Ejector

ZU Series Inline Straight Vacuum Ejector | SOLH Straight Tube တွင် Vacuum Generator အမျိုးအစား ထည့်သွင်းပါ။

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC Standard Interchangeable Inline Vacuum Ejector

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     ZU စီးရီးသည် လိုင်းဖြောင့်ပြွန်လေဟာနယ်ထုတ်လွှတ်မှုဖြစ်သည်။ ဖုန်စုပ်ပေါက်နှင့် လေပေးဝေရေးအပေါက်ကို မျဉ်းဖြောင့်ဖြင့် တွဲလျက်စီစဉ်ထားသည်။ ၎င်းတွင် အသေးငယ်ဆုံး အရွယ်အစား၊ အလွန်ပေါ့ပါးသော အလေးချိန်နှင့် နေရာချွေတာသော တပ်ဆင်မှုတို့ ပါဝင်သည်။ ဖြန့်ဝေစုပ်ခွက်များ၊ ရွေ့လျားနေသော အစိတ်အပိုင်းများနှင့် ကျဉ်းမြောင်းသောနေရာများအတွက် သင့်လျော်သည်။

2. Core Structure & Working စာမူ

     • ဖွဲ့စည်းပုံ: SUP ထောက်ပံ့ရေးအပေါက် → နော်ဇယ် → ပျံ့လွင့်မှုအပိုင်း → VAC ဖုန်စုပ်ပေါက် → EXH အိတ်ဇောပေါက်၊ ပေါင်းစပ်ပုံသွင်းထားသော အစေးကိုယ်ထည်။

     • စာမူ: nozzle မှတဆင့် compressed air ၏ မြန်နှုန်းမြင့်ဂျက်လေယာဉ်သည် ဖုန်စုပ်စုပ်ယူမှုအတွက် လေဟာနယ်တွင် အနုတ်လက္ခဏာဖိအားကို ဖန်တီးပေးပါသည်။ အသံတိတ်ဖွဲ့စည်းပုံပါရှိသော အိတ်ဇော။

     • ပစ္စည်း: ပင်မကိုယ်ထည်- အင်ဂျင်နီယာ PBT အစေး၊ တစ်ချက်ထိ၍ တပ်ဆင်ခြင်း- POM။ ကြေးနီကင်းစင်ပြီး ဖလိုရင်းမပါသော၊ RoHS နှင့် ကိုက်ညီသည်။

     • အလေးချိန်: ZU05 ≈6.5g, ZU07≈7.0g; အသစ် ZU□A မြှင့်တင်ထားသောဗားရှင်း 3.9g သာ။

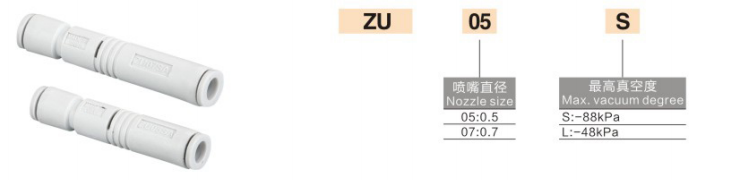

3. Model Coding Rule (SMC Standard)

  ဗားရှင်းဟောင်း (ZU05/ZU07)

  ဖော်မတ်- ZU + nozzle bore + type(S/L)

     • ZU05S- Φ0.5 နော်ဇယ်၊ မြင့်မားသော လေဟာနယ် အမျိုးအစား (-84kPa)

     • ZU05L- Φ0.5 နော်ဇယ်၊ မြင့်မားသော စီးဆင်းမှုအမျိုးအစား (-48kPa)

     • ZU07S: Φ0.7 နော်ဇယ်၊ မြင့်မားသော လေဟာနယ် အမျိုးအစား

     • ZU07L: Φ0.7 နော်ဇယ်၊ မြင့်မားသော စီးဆင်းမှု အမျိုးအစား

  အသစ်ပြုပြင်ထားသောဗားရှင်း (ZU□A၊ ပိုတိုနှင့်ပေါ့ပါး)

  ဖော်မတ်- ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3၊ 04=Φ0.4၊ 05=Φ0.5၊ 07=Φ0.7

     • S = High vacuum (-87~-90kPa); L = မြင့်မားသော စီးဆင်းမှု (-48kPa)

     • A = အဆင့်မြှင့်ထားသော ဗားရှင်း- အလျား 11%, အလေးချိန် 40% လျှော့ချသည်

4. Key Parameter Table @0.45MPa Standard Supply ဖိအား

5. S High Vacuum VS L High Flow

     • S High Vacuum အမျိုးအစား: Ultimate vacuum -84~-90kPa။ သေးငယ်သော စုပ်ခွက်များအတွက်၊ အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများနှင့် ပါးလွှာသော ရုပ်ရှင်များကဲ့သို့ အားပြင်းသော စုပ်ယူမှုအား လိုအပ်သော ပါးလွှာပြီး ကောင်းစွာ အလုံပိတ် အလုပ်အပိုင်းအစများ။

     • L High Flow အမျိုးအစား: ပိုကြီးသောစုတ်ယူစီးဆင်းမှုနှင့်အတူ Ultimate vacuum -48kPa ချွေးပေါက်များ/ကြမ်းတမ်းသော မျက်နှာပြင် အလုပ်အရုပ်များ၊ စုတ်ယူခွက်ကြီးများ၊ ယိုစိမ့်မှု မြင့်မားခြင်းနှင့် အမြန်တုံ့ပြန်မှု တောင်းဆိုမှုများအတွက် သင့်လျော်သည်။ ကတ်တွန်နှင့်သစ်သားဘုတ်အဖွဲ့။

6. တပ်ဆင်ခြင်းနှင့် ပိုက်လိုင်းလမ်းညွှန်

  ၁။ တပ်ဆင်ခြင်း။: မည်သည့် တိမ်းညွှတ်မှုတွင်မဆို တပ်ဆင်နိုင်သော၊ ပြုပြင်ရန် ကွင်းပိတ် မလိုအပ်ပါ။ လေပိုက်လိုင်းအလယ်တွင် တိုက်ရိုက်ထည့်သွင်းနိုင်သည်။

  ၂။ ထောင်းထောင်း

￮ SUP ထောက်ပံ့ရေးအပေါက်- Φ6 လေပြွန် (စံနှုန်း) ချိတ်ဆက်ပါ။

￮ VAC ဖုန်စုပ်ပေါက်- စုပ်ခွက်/ ဖုန်စုပ်ပိုက်လိုင်းကို ချိတ်ဆက်ပါ။

￮ EXH အိတ်ဇောပေါက်- လေထုကိုဖွင့်ပါ၊ မပိတ်ဆို့ပါနှင့်

  ၃။ ဖိအား: Standard 0.45MPa၊ အလုပ်လုပ်သည့်အကွာအဝေး 0.1~0.6MPa

  ၄။ အပူချိန်: 5 ~ 50 ℃ (လေရင်းမြစ်တွင် icing မပါ)

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • 3C အီလက်ထရွန်နစ်ပစ္စည်း၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ စုပ်ခွက်ငယ်များဖြင့် ဖြန့်ဝေထားသော စုပ်ယူမှု

     • အလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်း၊ ရွေ့လျားအစိတ်အပိုင်းများ / စက်ရုပ်အဆုံးအကျိုးသက်ရောက်မှု

     • တပ်ဆင်နေရာ ကျဉ်းမြောင်းသော၊ ပေါ့ပါးပြီး မြန်နှုန်းမြင့် တုံ့ပြန်မှုအက်ပ်များ

     • ပါးလွှာသော စက္ကူ၊ ဖလင်ပါးပါး၊ သေးငယ်သော အစိတ်အပိုင်းများနှင့် အီလက်ထရွန်းနစ် ချစ်ပ်ပြားများကို ကိုင်တွယ်ပါ။

8. ရွေးချယ်မှု နှိုင်းယှဉ်မှု- ZU vs ZB vs ZL
