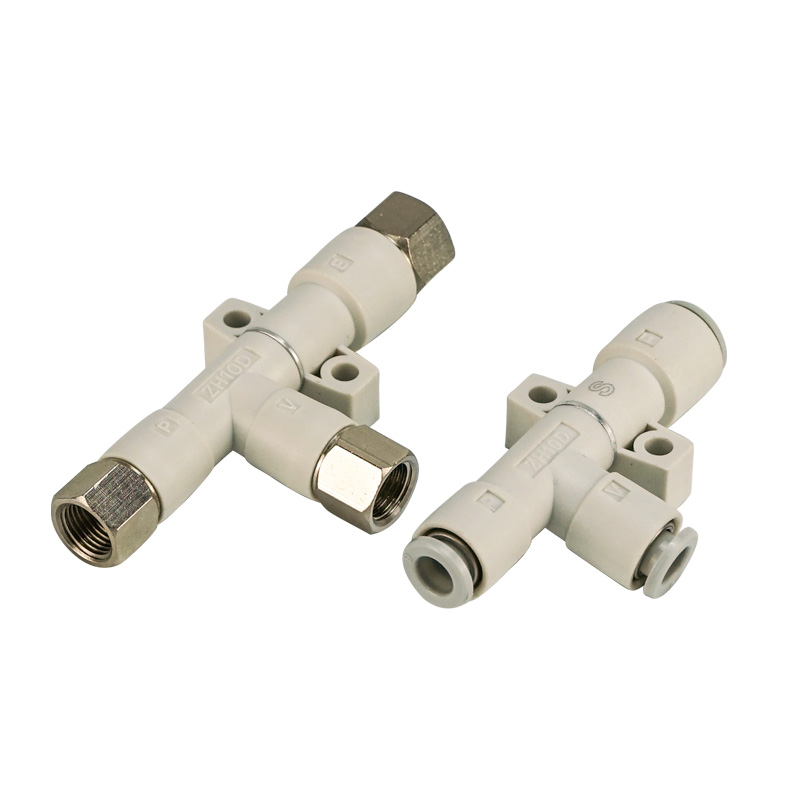

ZH-D စီးရီး ကိုယ်ထည်-အိတ်ဆောင် ဖုန်စုပ်စက်

ZH-D စီးရီး ကိုယ်ထည်-အိတ်ဆောင် ဖုန်စုပ်စက် | Single-Stage Venturi Direct Pneumatic Connection Vacuum Generator

အမှတ်တံဆိပ်- SOLH by Richge Technology | တင်သွင်းထားသော ZH စီးရီး ဖုန်စုပ်စက်ဖြင့် စက်ပိုင်းဆိုင်ရာ အပြည့်ဖြင့် လဲလှယ်နိုင်သည်။

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     ZH-D ကိုယ်ထည်ကို သယ်ယူပေးသည့် အမျိုးအစားမှာ single-stage venturi vacuum ejector ဖြစ်သည်။ SUP ထောက်ပံ့ရေးဆိပ်ကမ်း၊ VAC ဖုန်စုပ်ပေါက်နှင့် EXH အိတ်ဇောပေါက်တို့ အပါအဝင် သီးခြားဆိပ်ကမ်းသုံးခုသည် ပြင်ပပိုက်ပိုက်များ လိုအပ်သည်။ ပင်မကိုယ်ထည်အတွင်းတွင် တပ်ဆင်ထားသော အသံတိတ်စက်မရှိပါ။ ပြည်ပမှတင်သွင်းလာသော ZH စီးရီးများနှင့် အပြည့်အ၀ လဲလှယ်နိုင်သော ပေါင်းစပ်အစေး နော်ဇယ်ပုံစံဖြင့် ကျစ်လစ်ပြီး ပေါ့ပါးသော ဒီဇိုင်း။

  မော်ဒယ်ဂုဏ်ထူး

     • ZH-D ကိုယ်ထည်ကို သယ်ဆောင်ထားသော အမျိုးအစား- တပ်ဆင်ထားသော အသံတိတ်စက်မပါဘဲ ပြင်ပပိုက်များအတွက် ဆိပ်ကမ်းသုံးခု။

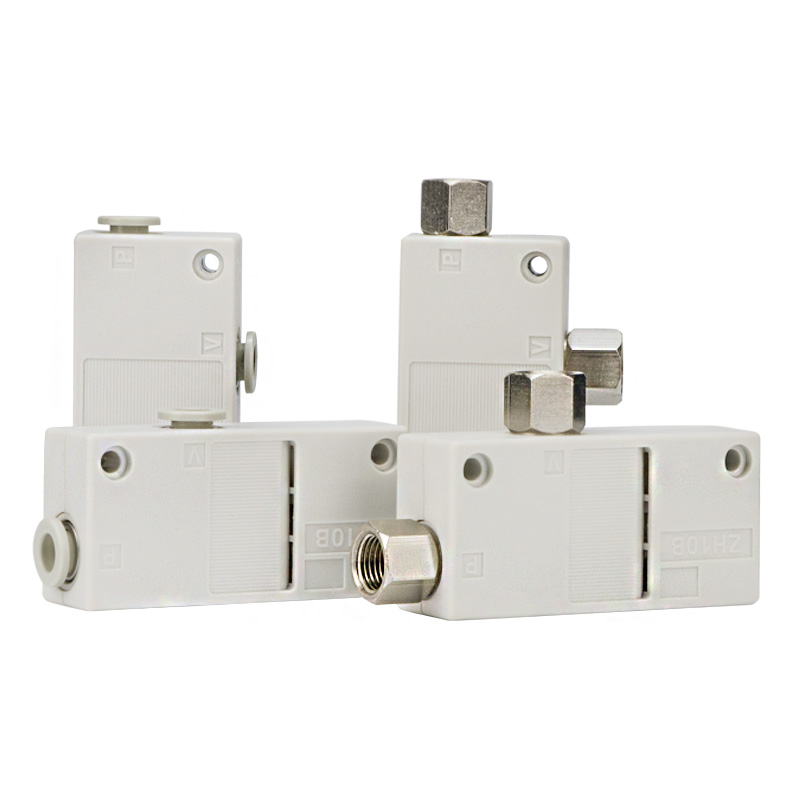

     • ZH-B သေတ္တာအမျိုးအစား- ကိုယ်ထည်အတွင်းတွင် ပေါင်းစပ် အသံတိတ်စက်ဖြင့် တပ်ဆင်ထားပြီး၊ ထောက်ပံ့ရေးနှင့် ဖုန်စုပ်ပေါက်များကိုသာ သီးသန့်ထားရှိသည်။

  စွမ်းဆောင်ရည်အဆင့် နှစ်ခု-

     • S-သတ်မှတ်ချက် (High-vacuum)- အလုံပိတ် ချောမွေ့သော workpieces များအတွက် အကောင်းဆုံး လေဟာနယ် ‑90kPa၊

     • L-သတ်မှတ်ချက် (High-flow)- စက္ကူ၊ အထည်နှင့် ပုံးစသည့် လေဝင်လေထွက်ကောင်းသော အလုပ်ခွင်များအတွက် လေဟာနယ်နိမ့်အဆင့်ဖြင့် ပိုကြီးသော စုပ်ယူစီးဆင်းမှု။

  Nozzle bore သည် Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm အဖုံးများ။ ချိတ်ဆက်မှုရွေးချယ်စရာများစွာကို ပံ့ပိုးပေးသည်- တစ်ချက်ထိရုံနှင့် အံဝင်ခွင်ကျ၊ G/Rc thread၊ NPT imperial thread။ တပ်ဆင်ခြင်းဖြေရှင်းချက်အများအပြား- တိုက်ရိုက်ဝက်အူချိတ်ခြင်း၊ တပ်ဆင်ခြင်းကွင်းနှင့် DIN ရထားလမ်း တပ်ဆင်ခြင်း။ စက်ရုပ် end effector နှင့် multi-station module အပလီကေးရှင်းများအတွက် တွင်ကျယ်စွာ အသုံးပြုထားသည်။

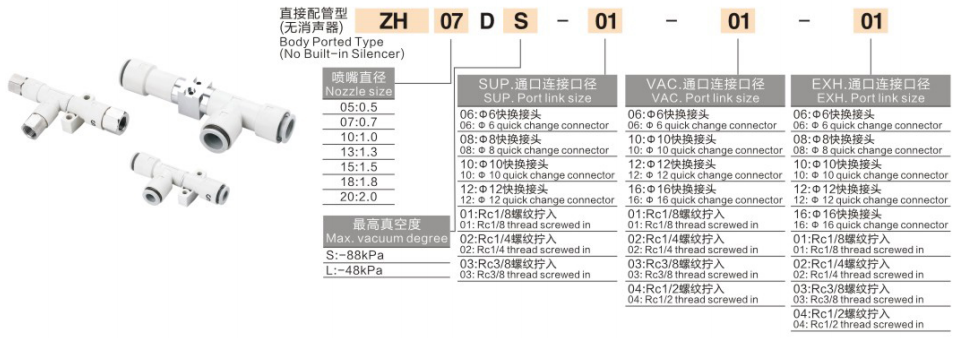

2. Model Coding ရှင်းလင်းချက် အပြည့်အစုံ

နမူနာပုံစံ-ZH10DSA-06-08-10

     • ZH: ဖုန်စုပ်စက်၏ စီးရီးကုဒ်

     • 10: Nozzle bore code

     • D/B: ခန္ဓာကိုယ်ပုံစံ။ D = တပ်ဆင်ထားသော အသံတိတ်စက်မပါဘဲ ပြင်ပပေါက်ပေါက် 3 ခုပါသော ကိုယ်ထည်-ပို့သည့် အမျိုးအစား၊ B = ပေါင်းစပ် အသံတိတ်စက်ဖြင့် ဘောက်စ်အမျိုးအစား

     • S/L: ဖုန်စုပ်ဝိသေသ။ S = high-vacuum type ultimate ‑90kPa အလယ်အလတ် စုပ်ယူမှု စီးဆင်းမှု၊ L = high-flow အမျိုးအစား။ ZH05-13 အဆုံးစွန် -48kPa; ZH15-20 အဆုံးစွန် ‑66kPa၊ လေ၀င်လေထွက်ကောင်းသော အလုပ်ခွင်များအတွက် ကြီးမားသော စီးဆင်းမှု

     • A- အတိုချုံ့ထားသောအတိုင်းအတာနှင့် အလေးချိန်လျှော့ချထားသော မျိုးဆက်သစ်ပေါ့ပါးသောဗားရှင်း

     • ၀၆-၀၈-၁၀: ဆိပ်ကမ်းသတ်မှတ်ချက်(SUP-VAC-EXH). ဂဏန်းနှစ်လုံးနံပါတ်သည် မက်ထရစ်တစ်ချက်ထိလိုက်သော အရွယ်အစား (06=Φ6,08=Φ8,10=Φ10,12=Φ12) အတွက် ကိုယ်စားပြုသည်။ G/Rc ကြိုးအတွက် F01/F02/F03; NPT အင်ပါယာကြိုးအတွက် N01/N02။

  မှာယူမှု ဥပမာ- ZH13DSA-08-10-10
     ZH ကိုယ်ထည်-သယ်ယူထားသော ဖုန်စုပ်ထုတ်စက်၊ Φ1.3mm နော်ဇယ်၊ S high-vacuum grade၊ A ပေါ့ပါးသောဗားရှင်းအသစ်၊ ထောက်ပံ့ရေးပို့တ် Φ8၊ ဖုန်စုပ်ပေါက် Φ10၊ အိတ်ဇောပေါက် Φ10 တစ်ချက်ထိ၍ တပ်ဆင်ပါ။

3. Core Performance အားသာချက်များ

     • အပြည့်အဝလွတ်လပ်သောပြင်ပဆိပ်ကမ်းသုံးခု: SUP ထောက်ပံ့မှု၊ VAC လေဟာနယ်နှင့် EXH အိတ်ဇောပေါက်များကို ခွဲခြားထားသည်။ အိတ်ဇောဓာတ်ငွေ့သည် ပြင်ပ အသံတိတ်စက် သို့မဟုတ် ဗဟိုချုပ်ကိုင်ထားသော အိတ်ဇောပိုက်လိုင်းကို ချိတ်ဆက်နိုင်သည်။ စက်ရုပ်အဆုံး effector နှင့် module ပေါင်းစည်းခြင်းအတွက် သင့်လျော်ပြီး၊ အတွင်းပိုင်း အသံတိတ်နေရာ ကန့်သတ်ချက်များမှ ကင်းလွတ်ပါသည်။

     • ပေါ့ပါးသော ပေါင်းစည်းထားသော resin nozzle: Nozzle နှင့် ပင်မကိုယ်ထည်ကို သိသိသာသာ အလေးချိန်လျှော့ချရန်အတွက် ပုံသွင်းထားသော၊ မြန်နှုန်းမြင့်ရွေ့လျားနေသော EOAT အတွက် ပြီးပြည့်စုံပါသည်။ A ဗားရှင်းအသစ်သည် အလျားနှင့် အမြင့်ကို တိုစေပြီး အလေးချိန် 74% အထိ လျှော့ချထားသည်။

     • Dual vacuum စွမ်းဆောင်ရည် ရွေးချယ်စရာများ: ဖန်၊ သတ္တုပြားနှင့် ပလပ်စတစ် အိမ်ရာများ အပါအဝင် ချောမွေ့သော အလုံပိတ် အလုပ်အပိုင်းအတွက် S high-vacuum; L high-flow for carton, film, fabric နှင့် ယိုစိမ့်မှု လျော်ကြေးပေးရန်အတွက် ပစ္စည်းများ။

     • ကြွယ်ဝသော ဆိပ်ကမ်းရွေးချယ်မှုများ- ကမ္ဘာလုံးဆိုင်ရာစျေးကွက်သုံးပစ္စည်းများကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် မက်ထရစ်တစ်ချက်ထိစနစ်၊ G/Rc ပိုက်ချည်နှင့် NPT အင်ပါယာချည်မျှင်။

     • ကွဲပြားသော တပ်ဆင်ခြင်းနည်းလမ်းများ: လိုက်လျောညီထွေရှိသော အပြင်အဆင်အတွက် တိုက်ရိုက်ဝက်အူချိတ်၊ စံကွင်းကွင်း၊ L-shaped bracket နှင့် DIN ရထားတွဲ တပ်ဆင်ခြင်း။

     • ဆီမပါသော လည်ပတ်မှု လိုအပ်ချက်: ဆီ-အမှုန်အမွှား ချောဆီ ကို တားမြစ်ထားပြီး ခြောက်သွေ့သော ဇကာဖြင့် ဖိထားသော လေကိုသာ လိုအပ်သည်။

4. Standard Technical Specifications

0.5MPa ထောက်ပံ့ရေးဖိအား (ANR) တွင် စွမ်းဆောင်ရည်

L-high-flow မူကွဲအတွက်- အဆုံးစွန်သော လေဟာနယ်အဆင့် နိမ့်သော ထပ်တူထပ်မျှသော နော်ဇယ်ပေါက်အောက်တွင် ပိုမိုမြင့်မားသော စုပ်ယူမှု စီးဆင်းမှု။

5. ZH-D VS ZH-B နှိုင်းယှဉ်ဇယား

6. အဆင့်ဆင့်ရွေးချယ်ခြင်း လမ်းညွှန်

     • S/L စွမ်းဆောင်ရည် ရွေးချယ်မှု

 ￮ ✅ S high-vacuum (-90kPa)- စတီးပြား၊ ဖန်၊ ပလပ်စတစ်အိမ်၊ PCB ကဲ့သို့သော ချောမွေ့သော အလုံပိတ် အလုပ်ခွင်များ။ သေးငယ်သောယိုစိမ့်မှု၊ မြင့်မားသောစုပ်ယူမှုစွမ်းအားလိုအပ်သည်။

 ￮ ✅ L မြင့်မားသော စီးဆင်းမှု- ကတ်တွန်၊ အမြှုပ်၊ ဖလင်၊ အထည်နှင့် အခြား ယိုစိမ့်လွယ်သော လေဝင်လေထွက်ကောင်းသော အလုပ်ပစ္စည်း၊ ကြီးမားသော စီးဆင်းမှုသည် လေဟာနယ် ယိုစိမ့်မှုကို လျော်ကြေးပေးသည်။

     • နော်ဇယ် bore ရွေးချယ်မှု: စုစုပေါင်းစုပ်ခွက်စုပ်ယူမှုဧရိယာအရရွေးချယ်ပါ။ ပိုကြီးသော နော်ဇယ်သည် စုပ်ယူစီးဆင်းမှုကို မြင့်မားစေပြီး လေသုံးစွဲမှု မြင့်မားစေသည်။ လေထုညစ်ညမ်းမှုကို ကာကွယ်ရန် အရွယ်အစားကြီးသော နော်ဇယ်ကို ရှောင်ကြဉ်ပါ။

     • ဆိပ်ကမ်းအမျိုးအစားရွေးချယ်ခြင်း။- အိမ်တွင်း အလိုအလျောက် စက်ကိရိယာများအတွက် မက်ထရစ်တစ်ချက်ထိ၍ တပ်ဆင်ခြင်း (06/08/10/12) ပြည်ပသို့ တင်ပို့သည့် စက်များအတွက် G thread / NPT thread

     • D-type အတွက် Exhaust ကိုင်တွယ်မှုမှတ်စု− D-မူကွဲတွင် တပ်ဆင်ထားသော အသံတိတ်စက် မရှိပါ။ EXH အိတ်ဇောပေါက်သည် ပြင်ပ အသံတိတ်စက်ကို ချိတ်ဆက်ရမည် မဟုတ်ပါက ဆူညံသံများ လွန်ကဲနေမည်၊ သို့မဟုတ် စက်ပစ္စည်း ကက်ဘိနက်မှ အိတ်ဇောပိုက်ကို လမ်းကြောင်းပေးပါ။

     • ဖုန်စုပ်စက်ရှာဖွေရေးဖြေရှင်းချက်: ZH စီးရီး ဖုန်စုပ်ထုတ်စက် တပ်ဆင်ထားသော ဖိအားခလုတ်။ အချက်ပြတုံ့ပြန်ချက်လိုအပ်ပါက ပြင်ပ ZSE ဖုန်စုပ်ခလုတ်ကို ထည့်ပါ။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • စက်ရုပ် EOAT ၏ လက်မောင်းအဆုံးကို ရွေးခြင်း- 3C ပလပ်စတစ် အစိတ်အပိုင်းများ၊ PCB နှင့် ဘက်ထရီစာရွက် ကိုင်တွယ်ခြင်း။

     • ထုပ်ပိုးခြင်းလုပ်ငန်း- ပုံးပုံး၊ ဖလင်နှင့် စက္ကူပစ္စည်းများ ထုတ်ယူခြင်း။

     • ဆေးထိုးပုံသွင်းစက်ရုပ်အတွက် သေးငယ်သော အစိတ်အပိုင်းကို ပုံသွင်းခြင်း။

     • multi-suction-cup synchronous adsorption အတွက် Multi-parallel vacuum module

     • စက်ပစ္စည်း အိုးအိမ်အပြင်ဘက်တွင် ဗဟိုချုပ်ကိုင်ထားသော စွန့်ပစ်ဓာတ်ငွေ့ အိတ်ဇောများ လိုအပ်သော အလိုအလျောက်စနစ် ဘူတာရုံများ

8. Standard Pneumatic Circuit Diagram ဖော်ပြချက်

     ZH-D ကိုယ်ထည်-ပို့ထားသော စံပတ်လမ်း- AFC လေ-အခိုးအငွေ့ ယူနစ် တားမြစ်ထားသည်) → 3/2 ဆိုလီနွိုက် အဆို့ရှင် → ZH-D ၏ SUP ထောက်ပံ့ရေး ဆိပ်ကမ်း၊ VAC ဖုန်စုပ်ပေါက်သည် ZFC ဖုန်စုပ်ဖန်ခွက်ကို ချိတ်ဆက်ပြီး၊ EXH အိတ်ဇောပေါက်သည် ပြင်ပမှ အသံတိတ်စက် သို့မဟုတ် ပြင်ပပစ္စည်းများကို ဖြတ်သန်းသော အိတ်ဇောပိုက်ကို ချိတ်ဆက်သည်။

9. အရေးကြီးသောလုပ်ဆောင်ချက်မှတ်စုများ

     • Oil-mist ချောဆီစက်ကို တင်းတင်းကျပ်ကျပ် တားမြစ်ထားသည်။ ဆီညစ်ညမ်းမှု သည် သေးငယ်သော နော်ဇယ်ပေါက်ဝကို ပိတ်ဆို့စေကာ စုပ်ယူမှုအား ယိုယွင်းခြင်း သို့မဟုတ် ပြီးပြည့်စုံသော ချို့ယွင်းမှုကို ဖြစ်စေသည်။ လေဝင်လေထွက် ကုသမှုအတွက် တစ်ခုတည်းသော လေစစ်ကို အသုံးပြုရမည်။

     • ZFC inline vacuum filter ကို ဖုန်စုပ်ခြမ်းတွင် တပ်ဆင်ရပါမည်။ ဖုန်မှုန့်အမှုန်အမွှားများဝင်ရောက်ခြင်းသည် နော်ဇယ်ပိတ်ဆို့ခြင်းဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။

     • ZH-D ကိုယ်ထည်-ပို့သွင်းထားသော ထုတ်ပယ်အတွက်၊ ဆူညံသံလွန်ကဲမှုအဆင့်ကိုရှောင်ရှားရန် EXH အိတ်ဇောပေါက်သည် အသံတိတ်စက်ကို တပ်ဆင်ရပါမည်။

     • အကြံပြုထားသော ထောက်ပံ့ရေးဖိအား- 0.4-0.5MPa။ 0.6MPa အပြည့်ဖြင့် ရေရှည်ဆက်တိုက်လုပ်ဆောင်ခြင်းကို အကြံပြုမည်မဟုတ်ပါ။

     • ဖုန်စုပ်စက်နှင့် စုပ်ခွက်ကြားရှိ ပိုက်အရှည်ကို လျှော့ချပါ၊ လေဟာနယ် တုံ့ပြန်မှုကို ပိုမိုမြန်ဆန်စေရန် ပိုက်လိုင်းထုထည်ကို လျှော့ချပါ။
