PBM/PBX စီးရီး multi-stage ဖုန်စုပ်စက်

PBM/PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style Stackable Vacuum Generator

အမှတ်တံဆိပ်- SOLH by Richge Technology | အလွန်ပါးလွှာသော Stackable 2-Stage Venturi ဖုန်စုပ်စက်

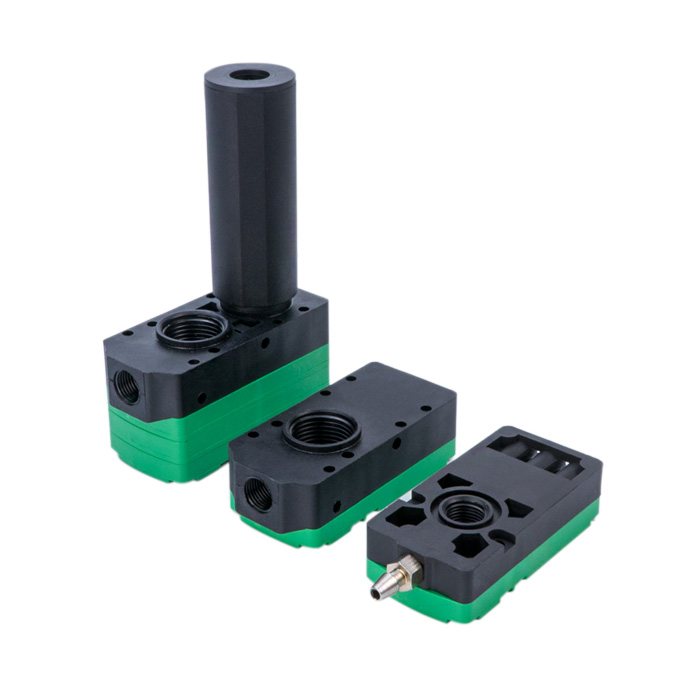

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

   PBM/PBX များသည် Piab-style mini two-stage diffusing multi-energy vacuum generators ဟုခေါ်သော multi-energy vacuum generators များဖြစ်သည်။ ၎င်းတို့သည် အလွန်ပါးလွှာသော ပေါ့ပါးသော ကိုယ်ထည်ဖြင့် modular stackable ဒီဇိုင်းကို ခံယူသည်။ PBM သည် Standard built-in အသံတိတ်ဗားရှင်းဖြစ်ပြီး PBX သည် ပေါင်းစပ်ပြင်ပ အသံတိတ်အမျိုးအစားဖြစ်သည်။ အသုံးပြုနိုင်သော ဗားရှင်းသုံးမျိုး ရရှိနိုင်သည်- Type A valveless၊ Type B with supply valve, Type C full-mulnergy integrated model။

  Core နေရာချထားခြင်း- ကျစ်လစ်သိပ်သည်းသောခြေရာ၊ လေသုံးစွဲမှုနည်းပြီး စုတ်ယူစီးဆင်းမှုများပြားသည်။ စုတ်ယူခွက်များစွာအတွက် သီးခြားထိန်းချုပ်မှုဖြင့် အလွှာပေါင်းများစွာ အထပ်ထပ်ကို ပံ့ပိုးပေးသည်။ အမြှုပ်စုပ်ခွက်များပါရှိသော စက်ရုပ် EOAT၊ palletizing နှင့် porous workpieces များအတွက် အကောင်းဆုံးဖြစ်သည်။

      • PBM Standard Miniတပ်ဆင်ထားသော အသံတိတ်စက်၊ ပါးလွှာသော ကိုယ်ထည်၊ ဆူညံသံနည်းသည်၊ ယူနစ်တစ်ခုတည်း သို့မဟုတ် အထပ်လိုက်စုဝေးမှုအတွက် သင့်လျော်သည်။

      • PBX X-mini Compound အမျိုးအစား- ဖြုတ်တပ်နိုင်သော ပြင်ပ အသံတိတ် ကျည်တောင့်၊ ပိုမြင့်သော အဆုံးစွန် လေဟာနယ်၊ ပိုကြီးသော စီးဆင်းမှုနှင့် ပိုမိုကောင်းမွန်သော အပူကို စုပ်ယူနိုင်သည်၊ သံသရာ မြင့်မားသည့် စဉ်ဆက်မပြတ် လည်ပတ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

  အရွယ်အစားအဆင့်- 5/10/20/30။ နံပါတ်သည် ညီမျှသော ဖုန်စုပ်ပန့်ပါဝါအဆင့်သတ်မှတ်ချက် (0.05~0.3kW) ကို ကိုယ်စားပြုသည်။ လုပ်ဆောင်နိုင်သော ဗားရှင်းများ- အခြေခံ valveless၊ B ပေါင်းစည်းထားသော ထောက်ပံ့ရေးအဆို့ရှင်၊ C အပြည့်အဝ စွမ်းအင်သုံးမော်ဒယ် (ထောက်ပံ့ရေးအဆို့ရှင် + ကွဲသွားသော အဆို့ရှင် + ဖုန်စုပ်စက် ဖိအားကို သိရှိခြင်း + ချိန်ညှိနိုင်သော လေဟာနယ် ဖြတ်တောက်ခြင်း)။

2. Model Coding Rule

  ဥပမာ- PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM- တပ်ဆင်ထားသော အသံတိတ်စက်ပါရှိသော Standard Mini အမျိုးအစား

￮ PBX- ပြင်ပ အသံတိတ် ကျည်တောင့်ပါသော ဒြပ်ပေါင်း X-mini အမျိုးအစား

     • 10: အရွယ်အစား ကုဒ် (5/10/20/30)

￮ 5- သေးငယ်သော စီးဆင်းမှု၊ သေးငယ်သော အစိတ်အပိုင်းများ

￮ 10- အသေးစား-အလတ်စား စီးဆင်းမှု၊ 3C အသေးစား အစိတ်အပိုင်းများ

￮ 20- အလတ်စား အရောင်းရဆုံး၊ ပုံးပုံး၊ ရုပ်ရှင်နှင့် ရေမြှုပ်စုပ်ခွက်

￮ 30- ကြီးမားသော စီးဆင်းမှု၊ ကြီးမားသော ဧရိယာ ပေါက်ရောက်သော စာရွက် နှင့် palletizing

     • A/B/C: လုပ်ဆောင်နိုင်သော ဗားရှင်း

￮ A- Valveless အခြေခံယူနစ်၊ မီးစက်ကိုယ်ထည်သာ၊ ပြင်ပဆိုလီနွိုက်အဆို့ရှင်ဖြင့် ထိန်းချုပ်ထားသည်။

￮ B- တစ်ခုတည်းသော အဆို့ရှင်ဗားရှင်း၊ တပ်ဆင်ပါရှိသော ထောက်ပံ့ရေး ဆိုလီနွိုက် အဆို့ရှင်၊ ရွေးချယ်နိုင်သော တစ်လမ်းမောင်း ဖိအားကိုင်ထားသည့် အဆို့ရှင်၊ သဘာဝလေဟာနယ် လွှတ်တင်ခြင်း

￮ C- စွမ်းအင်ပေါင်းစုံ ဗားရှင်း အပြည့်အစုံ၊ ထောက်ပံ့ရေး အဆို့ရှင် + လေဟာနယ် ကွဲသွားသည့် အဆို့ရှင် + ဒစ်ဂျစ်တယ် ဖုန်စုပ်ခလုတ် + ချိန်ညှိနိုင်သော လေမှုတ်အခိုးအငွေ့

     • K1: Valve ပေါင်းစပ်ကုဒ်၊ K1 = သာမာန်ပိတ်သော ထောက်ပံ့ရေးအဆို့ရှင် + သာမာန်ပိတ်သော ဖောက်ခွဲအဆို့ရှင်

     • ၅/၆: ကွိုင်ဗို့အား: 5=DC24V၊ 6=DC12V

     • L/M: ဝါယာခဲ သတ်မှတ်ချက်

     • FN: Pressure switch output (NPN/PNP၊ ယူနစ် ရွေးချယ်နိုင်သော kPa/inHg)

  မှာယူမှုဥပမာ- PBM20-C။ အဓိပ္ပါယ်ဖွင့်ဆိုချက်- PBM စံထည့်သွင်းထားသော အသံတိတ်စက်၊ အရွယ်အစား 20၊ Type C အပြည့်အဝ စွမ်းအင်မျိုးစုံမော်ဒယ်၊ ပေါင်းစပ်ထောက်ပံ့ရေးနှင့် ချိုးဖြတ်အဆို့ရှင်၊ ချိန်ညှိနိုင်သော ဖုန်စုပ်စက်နှင့် လေဟာနယ် ထောက်လှမ်းမှု အချက်ပြမှု။

3. PBM VS PBX Core ကွာခြားချက်

4. ဗားရှင်း A/B/C လုပ်ဆောင်ချက် နှိုင်းယှဉ်မှု

5. နည်းပညာသတ်မှတ်ချက် အကျဉ်းချုပ်

  စွမ်းဆောင်ရည် @0.5MPa ထောက်ပံ့ရေးဖိအား

6. ရွေးချယ်ရေးလမ်းညွှန်

  PBM သို့မဟုတ် PBX ကိုရွေးချယ်ပါ။

     • ✅ PBMကန့်သတ်တပ်ဆင်မှုနေရာ၊ စက်ရုပ် EOAT၊ ပုံမှန်အဆက်မပြတ်စက်ဝန်း၊ ပြူးထွက်နေသော အသံတိတ်စက် မလိုအပ်ပါ။

     • ✅ PBX: ရေမြှုပ်စုပ်ခွက်၊ ဖောက်ထွင်းပုံးပုံး၊ ကြာရှည်စွာ ဆက်တိုက်လည်ပတ်မှု၊ မြင့်မားသော စီးဆင်းမှုနှင့် လေဟာနယ် လိုအပ်သည်။

  Version A/B/C ကို ရွေးပါ။

     • ✅ ဗားရှင်း C Multi-Energyစက်ရုပ်အပလီကေးရှင်း၊ လျင်မြန်သော လေမှုတ်ထုတ်လွှတ်မှု + ပျောက်ဆုံးနေသော အစိတ်အပိုင်းကို ထောက်လှမ်းခြင်း အချက်ပေးခြင်း၊ ပြင်ပအဆို့ရှင်များနှင့် ပိုက်ပိုက်များကို လျှော့ချခြင်း (ဦးစားပေး)

     • ✅ ဗားရှင်း B: အကန့်အသတ်ရှိသောဘတ်ဂျက်၊ လေဟာနယ်ထုတ်လွှတ်ခြင်းမရှိပါ၊ ကိုယ်တိုင်အလေးချိန်ဖြင့် ထုတ်လွှတ်သော အလုပ်ခွင်

     • ✅ ဗားရှင်း A: လက်ရှိ ပြင်ပ ဆိုလီနွိုက် အဆို့ရှင်ဖြင့် ပြင်ဆင်ထားသော တပ်ဆင်အား၊ အနိမ့်ဆုံး ဝယ်ယူရေး ကုန်ကျစရိတ်

  Stackable Manifold အင်္ဂါရပ် (PBM/PBX ၏ အဓိကအားသာချက်)

     PBM5 သည် အလွှာ 16 ခုအထိ စုထားနိုင်သည်။ PBM10 သည် အလွှာ 12 ခုအထိ ပံ့ပိုးပေးသည်။ PBX သည် တူညီသော stacking စွမ်းရည်ကို မျှဝေသည်။ အလွှာတစ်ခုစီသည် အပြန်အလှန်ဝင်ရောက်စွက်ဖက်ခြင်းမရှိဘဲ သီးခြားလွတ်လပ်သော လေဟာနယ်ပတ်လမ်းကို ပိုင်ဆိုင်ထားပြီး ပင်မလေ၀င်ပေါက်တစ်ခုကို မျှဝေသည်။ Multi-station transfer နှင့် multi-nozzle module များအတွက် အကောင်းဆုံးရွေးချယ်မှု။

     တံဆိပ်ခတ်ပစ္စည်း- အထွေထွေအခြေအနေများအတွက် NBR; အစားအစာတန်း သို့မဟုတ် အက်ဆစ်/အယ်လကာလီ အဆိပ်သင့်သောပတ်ဝန်းကျင်များအတွက် FKM။

7. Type C Multi-Energy Model အတွက် Pneumatic Circuit

     လေအရင်းအမြစ် → AFC လေစစ်ထုတ်စက် (ဆီငွေ့ကို တားမြစ်ထားသည်) → AR ဖိအားထိန်းညှိ → PBM/PBX-C လေပေးဝေရေး ဆိပ်ကမ်း၊ ဖုန်စုပ်ပေါက် → ZFC ဖုန်စုပ်စက် → စုပ်ခွက်။ DC24V အချက်ပြဝါယာကြိုးနှစ်ခုသည် PLC သို့ ချိတ်ဆက်သည်- တစ်ခုသည် ဖုန်စုပ်စုပ်ယူမှုထိန်းချုပ်မှုအတွက်၊ နောက်တစ်ခုသည် ချိန်ညှိနိုင်သော blow-off vacuum break အတွက်ဖြစ်သည်။ ပျောက်ဆုံးနေသော/ပြုတ်ကျနေသော ကိရိယာကို ထောက်လှမ်းရန်အတွက် အသုံးပြုသည့် ဖုန်စုပ်စက် တုံ့ပြန်ချက်အချက်ပြမှု။

8. လည်ပတ်မှုမှတ်စုများ

     • လေပေးဝေမှုကို ခြောက်သွေ့ပြီး စစ်ထုတ်ရမည်ဖြစ်ပြီး ဆီအငွေ့များ ချောဆီစက်ကို တားမြစ်ထားသည်။ ဆီညစ်ညမ်းမှုသည် အဆင့်နှစ်ဆင့်ရှိသော နော်ဇယ်များကို ပိတ်ဆို့စေမည်ဖြစ်သည်။

     • ZFC ဖုန်စုပ်စက်ကို ဖုန်စုပ်ပိုက်လိုင်းတွင် တပ်ဆင်ရပါမည်။ ဖုန်များသည် နော်ဇယ်များကို အလွယ်တကူ ပိတ်ဆို့စေပြီး စုပ်ယူမှုအား လျော့နည်းစေသည်။

     • PBX ပြင်ပ အသံတိတ် ကျည်တောင့်ကို အပြည့်အဝ တပ်ဆင်ထားရမည်။ ဖယ်ရှားခြင်းသည် အလွန်ကျယ်လောင်သော ဆူညံသံကို ဖြစ်စေသည်။

     • Type C vacuum break throttle ကို ဖြည်းဖြည်းချင်း ချိန်ညှိပါ။ အလွန်အကျွံဖွင့်ခြင်းသည် ပါးလွှာသော ဖလင်နှင့် စက္ကူလုပ်ငန်းခွင်များကို လွင့်သွားစေပါသည်။

     • ယူနစ်ပေါင်းများစွာ အစီအစဥ်ချထားသော manifold တပ်ဆင်မှုအတွက်၊ ယူနစ်အားလုံးအတွက် ဖိအားတည်ငြိမ်စေရန် ပင်မလေထောက်ပံ့ရေးပိုက်ကို ချဲ့ပါ။

     • ကျယ်ပြန့်အပူချိန်သည်းခံနိုင်ရည်; အပူချိန်နိမ့်သော အခြေအနေအောက်တွင် လေအရင်းအမြစ်အပေါ် အအေးခံခြင်း မရှိစေရပါ။
