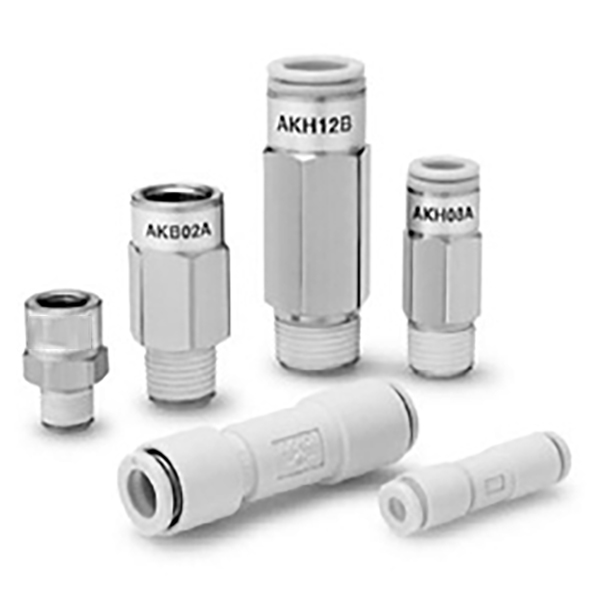

AKH/AKB Series Quick-Connect Check Valve

SOLH AKH / AKB စီးရီး အမြန်ချိတ်ဆက် စစ်ဆေးခြင်း Valve (Sleeve Type)

အမှတ်တံဆိပ်- SOLH by Richge Technology | ပေါင်းစပ်ထားသော One-Way Valve + Push-in Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

  AKH/AKB စီးရီးသည် ပေါင်းစပ်ပေါင်းစပ်ထားသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။check valve + အမြန် push-in fittingနောက်ကြောင်းပြန်စီးဆင်းမှုကို တားဆီးခြင်း၊ ဖိအားကို ထိန်းထားခြင်းနှင့် လေဟာနယ် ဖြတ်တောက်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ကျစ်လစ်သော အရွယ်အစား၊ တပ်ဆင်မှု မြန်ဆန်ပြီး အလွန်နိမ့်သော ကွဲအက်မှုဖိအား။

  AKH နှင့် AKB အကြား အဓိက ကွာခြားချက်

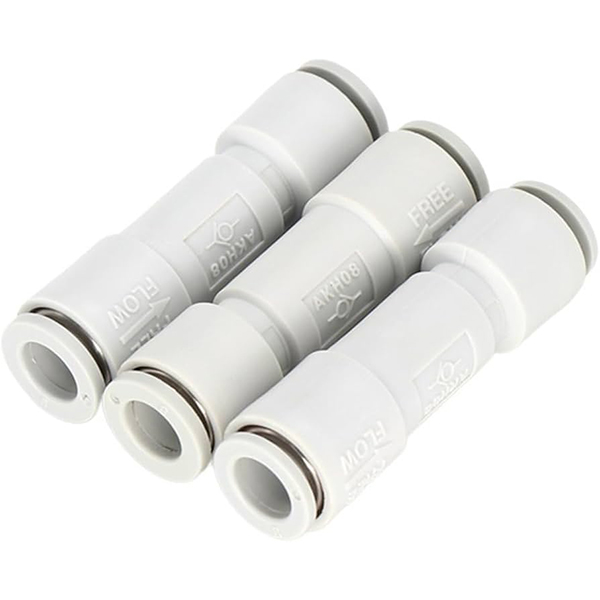

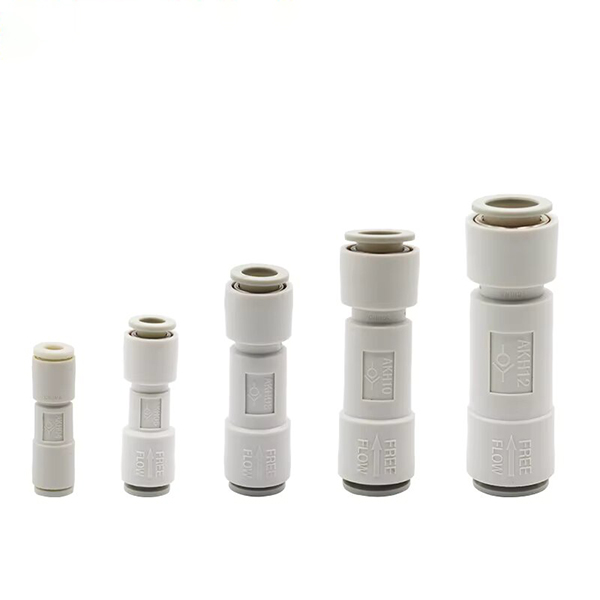

   AKH: Dual push-in port ဖြောင့် sleeve အမျိုးအစား၊ လေပြွန်အတွက် နှစ်ဖက်စလုံး (Φ4 ~ Φ12)။

   AKB: threaded ports များကြားတွင် ဆန့်ကျင်ဘက်ပြန်စီးဆင်းမှုအတွက် အမျိုးသားချည်တစ်ထည် + အမျိုးသမီးချည်စွပ်တစ်မျိုး

• AKB‑A- စီးဆင်းမှု ဦးတည်ချက် → အထီးချည် → အမျိုးသမီး ချည်မျှင်

• AKB‑B- စီးဆင်းမှု ဦးတည်ချက် → အမျိုးသမီး ချည်မျှင် → အမျိုးသား ချည်မျှင်

2. Core အင်္ဂါရပ်များ

  ၁။ အလွန်နိမ့်သော ကွဲအက်ခြင်းဖိအား-0.005 MPa (5 kPa)ဖုန်စုပ်စနစ်များအတွက် သင့်လျော်သော (-100 kPa ~ 1 MPa)

  ၂။ မြင့်မားသော စီးဆင်းနှုန်း- စီးဆင်းမှုကို ခံနိုင်ရည်နည်းပါးသော ကြီးမားသော ထိရောက်သော အပိုင်းဖြတ်ပိုင်းဧရိယာ

  ၃။ အမြန်လျောက်ပတ်ခြင်း- PU / PA နိုင်လွန် / ပျော့ပျောင်းသောနိုင်လွန်ပြွန်နှင့်လိုက်ဖက်သည်။ ပြွန်လော့ခ်ချထားသည်နှင့်တစ်ပြိုင်နက် "ကလစ်" ကိုကြားနိုင်သည်။

     • ပစ္စည်း: Valve ကိုယ်ထည် PBT / ဇင့်အလွိုင်း; နီကယ်-ချထားသော ကြေးဝါနှင့် သင့်လျော်သော၊ ဆုပ်ကိုင်ထားသော မေးရိုး SUS304 သံမဏိ

     • အများဆုံးအလုပ်လုပ်ဖိအား: 1.5 MPa

     • လည်ပတ်မှုအပူချိန် - 5 ℃ ~ + 60 ℃ (ရေခဲအခြေအနေမရှိ)

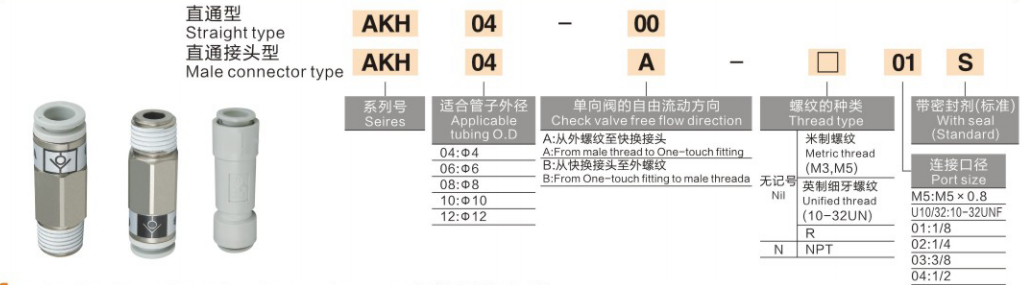

3. မော်ဒယ်ကုဒ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များနှင့် ဥပမာများ

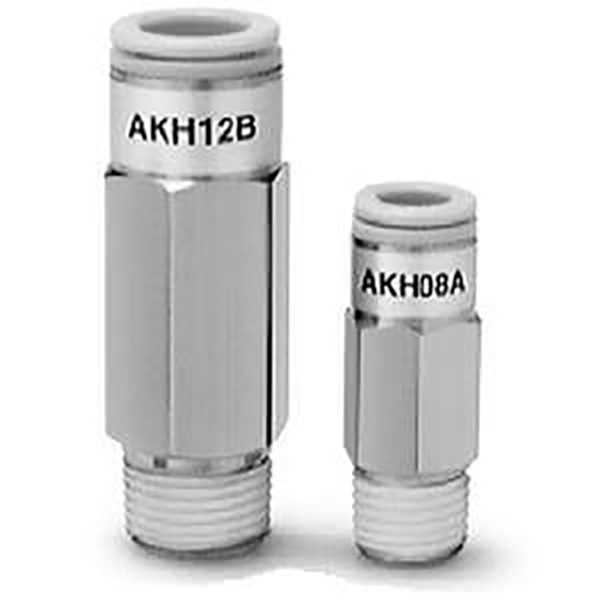

 1. AKH (Dual Push-in Type)

      • AKH06-00- AKH စီးရီး၊ Φ6 ပြွန်၊ နှစ်ထပ် တွန်းဝင်ပေါက်များ (-00 = ချည်မျှင်မရှိ)

      • AKH08A-02S- AKH စီးရီး၊ Φ8 ပြွန်၊ R1/4 အထီးချည်၊ ကြိုသုံးအပ်ချည်မျှင်တံဆိပ် S

  2. AKB (Threaded Sleeve Type)

     • AKB02A-02S- AKB စီးရီး၊ R1/4 ချည်မျှင်၊ Type A စီးဆင်းမှု ဦးတည်ချက် (အမျိုးသား → အမျိုးသမီး)၊ ကြိုတင်-အပေါ်ယံ တံဆိပ်ခတ်ခြင်း S

4. စံသတ်မှတ်ချက်များ

 1. AKH – Dual Push-in Check Valve

  2. AKB – Threaded Sleeve Check Valve

5. ပုံမှန်အသုံးပြုမှုများ

     • ဆလင်ဒါဖိအားကို ထိန်းထားခြင်း- ဝန်ကျုံ့ခြင်း သို့မဟုတ် လွင့်မျောခြင်းမှ ကာကွယ်ပေးခြင်း။

     • ။ ဖုန်စုပ်ပတ်လမ်း- ဖုန်စုပ်စက်ယိုစိမ့်မှုကို ရှောင်ကြဉ်ပါ (အက်ကွဲမှုနည်းသော ဖိအားများအတွက် အကောင်းဆုံး)

     • ။ Dual pump interlock- ဖိအားမြင့်-ဖိအားပြောင်းပြန်စီးဆင်းမှုမှ ဖိအားနိမ့်ပန့်ကို ကာကွယ်ပါ။

     • အကိုင်းအခက်ပတ်လမ်းဆန့်ကျင်ဘက်ပြန်စီးဆင်းမှု- actuator အများအပြားအတွက် လွတ်လပ်သောဖိအားထိန်းထားမှု

6. အခြားစစ်ဆေး Valve များနှင့် နှိုင်းယှဉ်ခြင်း။

     • AKH / AKB- ပေါင်းစပ်ထားသော အမြန်တွန်းသွင်း/လက်စွပ်ဒီဇိုင်း၊ ကျစ်လစ်ပြီး မြန်ဆန်စွာတပ်ဆင်ခြင်း၊ တိုက်ရိုက်ပြွန်ချိတ်ဆက်မှု

     • AK2000 / AK4000- Thread ပိုက်အမျိုးအစား၊ မြင့်မားသော စီးဆင်းမှုစွမ်းရည်၊ push-in port များမပါဘဲ၊

     • AKP- ဘေးကင်းသော pneumatic ဆားကစ်များအတွက် သီးသန့်ကျန်ရှိသော ဖိအားသက်သာမှုဖြင့်၊
