Cylinder Rod End အတွက် Y Type Double Ear Clevis Joint

Y Type Double Ear Clevis Joint for Cylinder Rod End | Fork Pneumatic Cylinder Y Clevis Fitting

အမှတ်တံဆိပ်- SOLH by Richge Technology | Standard Pneumatic Cylinder Piston Rod Y Fork Clevis ဆက်စပ်ပစ္စည်း

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

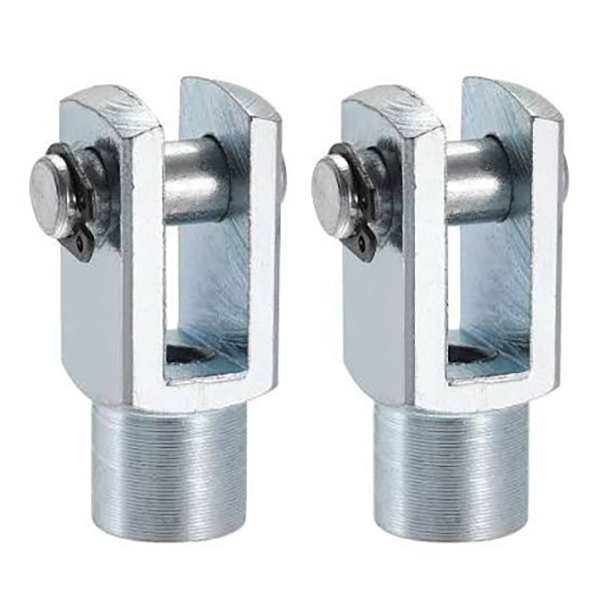

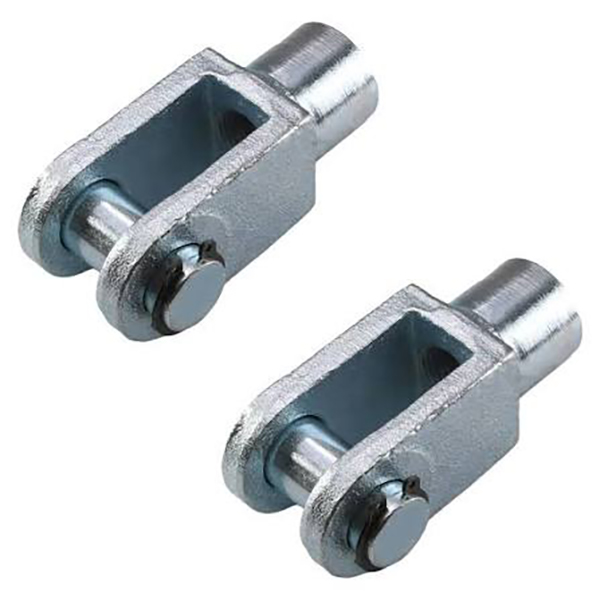

     Y-type Joint သည် နှစ်ထပ်နားခက်ရင်း clevis ဟုအမည်ပေးထားသော၊ ဆလင်ဒါပစ္စတင်တံကို ချိတ်ရန် အတွင်းပိုင်းချည်ဖြင့် ပါရှိသည်။ ၎င်း၏နားနှစ်ထပ်သည် ချိတ်ချိတ်ဆက်မှုအတွက် ပင်ရိုးရိုးဖြင့် တပ်ဆင်ထားသည့် ဝန်တစ်ခုတည်းနားရွက်ကို ကုပ်ထားသည်။ ၎င်းသည် လေယာဉ်တစ်ခုတည်းအတွင်း ±5° လွှဲနိုင်စေပါသည်။ pneumatic ဆလင်ဒါများအတွက် စံချိတ်ဆက်စပ်ပစ္စည်းအဖြစ်၊ ၎င်းကို SMC နှင့် AirTAC စံအပိုပစ္စည်းများနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။

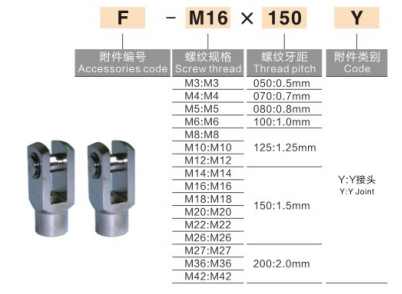

2. မော်ဒယ်အမည်ပေးခြင်း သဘောတူညီချက်

  AirTAC စံနှုန်း- F - Thread + Y
  ဥပမာများ- F-M10×1.25Y၊ F-M12×1.25Y

  SMC စံနှုန်း- Y + Bore အရွယ်အစား
  ဥပမာများ- Y-32၊ CA2-40-Y

     • Y- Y-type နှစ်ထပ်နား clevis

     • နောက်ဆက်တွဲ ပစ္စတင်တံကြိုးနှင့် ကိုက်ညီသည်- M10×1.25 / M12×1.25 / M16×1.5

3. ဘုံသတ်မှတ်ချက်ဇယား

4. ပစ္စည်းနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

     • ပစ္စည်း: အနက်ရောင်အောက်ဆိုဒ်/သွပ်ရည်စိမ်ထားသော ကာဗွန်သံမဏိ၊ သံမဏိ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။

     • Swing Angle: ±5° တစ်ခုတည်း လေယာဉ်လွှဲခြင်း။

     • လိုက်ဖက်မှု: full range standard pneumatic ဆလင်ဒါများအတွက် သင့်လျော်သည်။

     • တပ်ဆင်ခြင်း။: အဆစ်ကို piston rod ပေါ် ဝက်အူလှည့်ပါ၊ Y fork ထဲသို့ တစ်ခုတည်းသော ဆွဲချထည့်ပါ၊ pin shaft နှင့် cotter pin ဖြင့် လုံခြုံအောင်ထားပါ။

5. အမြန်နှိုင်းယှဉ်မှု- Y-type/I-type/ Rod End Bearing

6. ရွေးချယ်ရေးလမ်းညွှန်
