U Type Rod End Bearing Fish Eye Joint ပါ။

U Type Rod End Bearing Fish Eye Joint | Cylinder Rod End အတွက် 360° Universal Articulated လျောက်ပတ်သည်

အမှတ်တံဆိပ်- SOLH by Richge Technology | Pneumatic Cylinder Piston Rod သည် Universal Rod End Bearing ဖြစ်သည်။

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

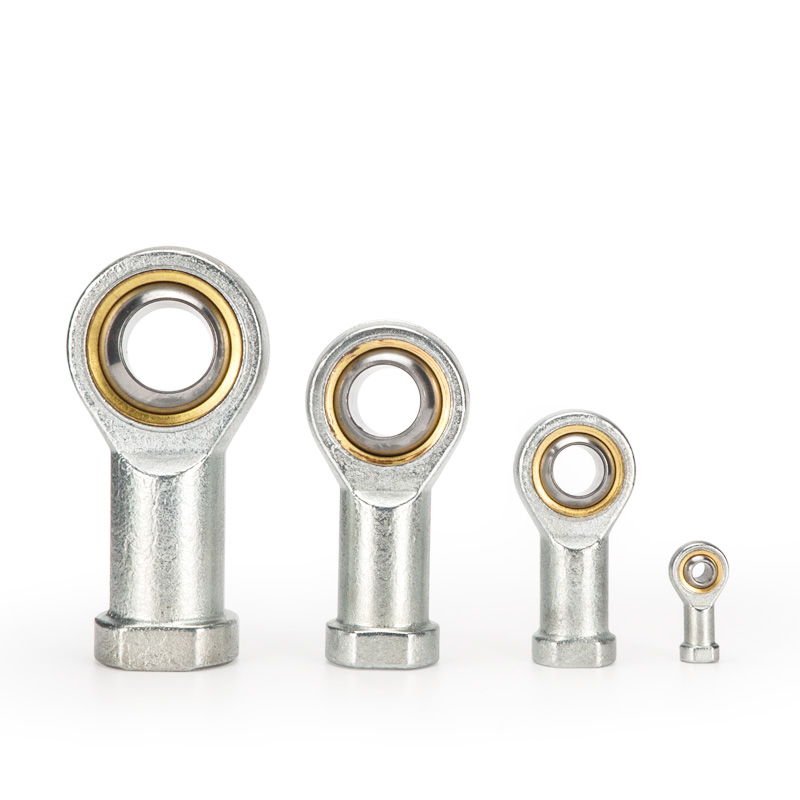

     U-type fish eye joint၊ rod end spherical bearing ဟုခေါ်သော U-type သည် ဆလင်ဒါ ပစ္စတင်တံပေါ်တွင် တပ်ဆင်ထားသော 360° universal articulated accessory ဖြစ်သည်။ ၎င်းသည် misalignment နှင့် multi-direction swing ပြဿနာများကိုဖြေရှင်းပေးပြီး SC, MA, MAL နှင့် အခြားသော standard pneumatic ဆလင်ဒါများနှင့် တွဲဖက်အသုံးပြုနိုင်သော lateral force ကိုဖယ်ရှားပေးပါသည်။

2. ဖွဲ့စည်းပုံနှင့် အဓိကလုပ်ဆောင်ချက်များ

     • ဖွဲ့စည်းပုံ: အမျိုးသမီးချည်ကြိုး (ပစ္စတင်တံကို ချိတ်ဆက်ပါ) + လုံးပတ်ဘောလုံးကို သယ်ဆောင်ခြင်း + အပြင်ဘက်လက်စွပ်၊ လွတ်လပ်သော အစွန်းအထင်းနှင့် ထောင့်ကွေး လွှဲခြင်း။

     • Swing Capacity ၊: ±13°~±15° universal swing၊ ဘက်ပေါင်းစုံမှ လိုက်လျောညီထွေ ချိန်ညှိမှုအတွက် I/Y clevis fittings များ၏ ±5° ထက် ပိုကြီးသည်။

     • ပစ္စည်းရွေးချယ်မှုများ

￮ စံသတ်မှတ်ချက်- ဝက်ဝံသံမဏိ / ကာဗွန်သံမဏိ၊ အနက်ရောင်အောက်ဆိုဒ် သို့မဟုတ် သွပ်ရည်စိမ်ထားသော မျက်နှာပြင်ဖြင့် မီးငြိမ်းသည်။

￮ ဝတ်ဆင်မှုခံနိုင်ရည်- ကြေးနီသတ္တုစပ် bushing / ကိုယ်တိုင်ချောဆီအမျိုးအစား

￮ သံမဏိ 304 သံမဏိ

     • အဓိက အကျိုးကျေးဇူးများ

￮ coaxial deviation ကို 2mm အထိ ပေးပြီး angular deviation ကို 15° အထိ ပေးချေပါ။

￮ ပစ္စတင်တံပေါ်တွင် ကွေးနေသော အခိုက်အတန့်နှင့် ဘေးတိုက်တွန်းအားကို တားဆီးကာ ဆလင်ဒါအလုံအလောက်များကို ကာကွယ်ပေးသည်။

￮ မြန်နှုန်းမြင့်၊ ကြိမ်နှုန်းမြင့်ပြီး eccentric load လုပ်ငန်းခွင်အခြေအနေများအတွက် စံပြဖြစ်သည်။

3. ပင်မအမှတ်တံဆိပ်များအတွက် မော်ဒယ်အမည်ပေးခြင်းဆိုင်ရာ သဘောတူညီချက်

  1) AirTAC (ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံကျင့်သုံးသည်)

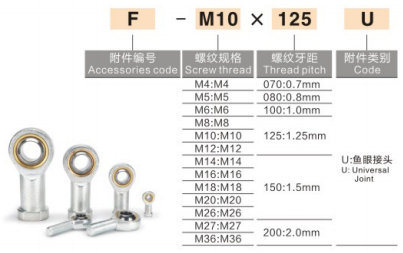

     ဖော်မတ်- F-M thread × pitch U
     အဓိပ္ပါယ်- F = ဆက်စပ်ပစ္စည်း; M = thread specification; U = ငါးမျက်စိ တံစေ့ကို ဆောင်သော

     • 25mm bore ဆလင်ဒါအတွက် F-M8×1.25U

     • 32mm bore ဆလင်ဒါအတွက် F-M10×1.25U

     • 40mm bore ဆလင်ဒါအတွက် F-M12×1.25U

     • 50/63mm bore ဆလင်ဒါအတွက် F-M16×1.5U

     • 80/100mm bore ဆလင်ဒါအတွက် F-M20×1.5U

  2) SMC PHS စီးရီးများ: ဖော်မတ်- PHS-thread၊ ဥပမာ- PHS-10

  3) အထွေထွေပြည်တွင်းအမှတ်အသား: SI/M12×1.25 (အမျိုးသမီးချည်), SA/M12×1.25 (အထီးချည်)

4. အသုံးများသော Specification & Cylinder Bore Matching Chart

5. နှိုင်းယှဉ်မှု- U-type Fish Eye vs I/Y Clevis/F Floating Joint

  ရွေးချယ်ရေးလမ်းညွှန်: ကြီးမားသော eccentricity & multi-direction လွှဲ → U-type; Misalignment & high frequency action → F-type; အမြန်နှုန်းနိမ့်လေးလံသောဝန် → Y-အမျိုးအစား; နားနှစ်ထပ်ဝန်ကွင်း → I-type။

6. တပ်ဆင်ခြင်းလမ်းညွှန်ချက်များ

  ၁။ အမျိုးသမီးချည်မျှင်ကို piston rod ပြင်ပချည်ပေါ်တွင် ဝက်အူလှည့်ပါ၊ anaerobic thread locker ကိုအသုံးပြုပြီး တင်းကြပ်သော torque ကို ကောင်းစွာထိန်းချုပ်ပါ။

  ၂။ pin shaft ကို ဆွဲချရန် ပြင်ပလက်စွပ်အပေါက်ကို တပ်ဆင်ပါ။ တင်းကျပ်သော coaxial alignment မလိုအပ်ဘဲ အချို့သော eccentricity ကို ခွင့်မပြုပါ။

  ၃။ အလုပ်ဖိအား- စံဆလင်ဒါများအတွက် ≤1.0MPa; လည်ပတ်အပူချိန် - 20 ℃ ~ + 120 ℃။

  ၄။ အကန့်အသတ်ရှိသော တပ်ဆင်နေရာတွင် တွန်းအားဆွဲအားနှင့် ကြိမ်နှုန်းမြင့်သည့်လုပ်ဆောင်ချက်အတွက် သင့်လျော်သည်။ စဉ်ဆက်မပြတ် သန့်စင်သော rotary လှုပ်ရှားမှုအတွက် မဟုတ်ပါ။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • အလိုအလျောက်စနစ်သုံးပစ္စည်းများ၊ 3C အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ စက်ရုပ်လက်ဆွဲကိရိယာများ

     • မြန်နှုန်းမြင့် သယ်ဆောင်ခြင်း၊ ထုဆစ်ခြင်းနှင့် ဖိခြင်း တပ်ဆင်ခြင်း၊ တာရှည် လေဖြတ်ခြင်း ယန္တရားများ

     • အားနည်းသော coaxiality၊ လေးလံသောတုန်ခါမှုနှင့် eccentric load ပါသည့်ကိရိယာ
