ကျွန်ုပ်သည် Cylinder Rod End အတွက် Single Clevis Joint ကိုရိုက်ပါ။

ကျွန်ုပ်သည် Cylinder Rod End | အတွက် Single Clevis Joint ကိုရိုက်ပါ။ Pneumatic Cylinder I Clevis Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | Standard Cylinder Piston Rod End Single Ear Clevis Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

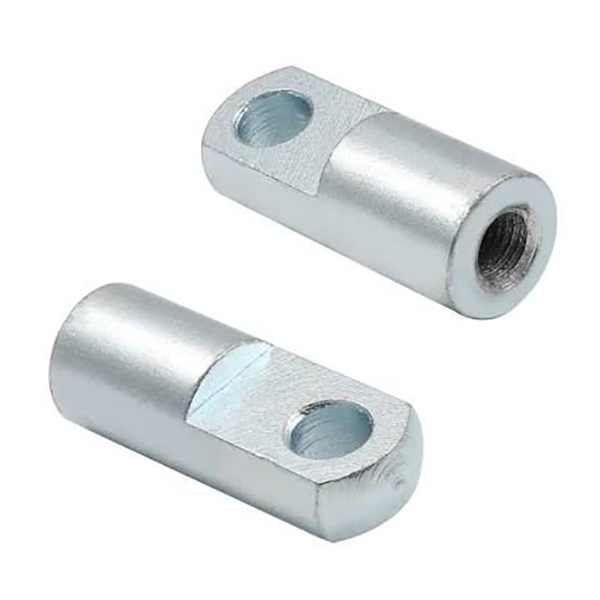

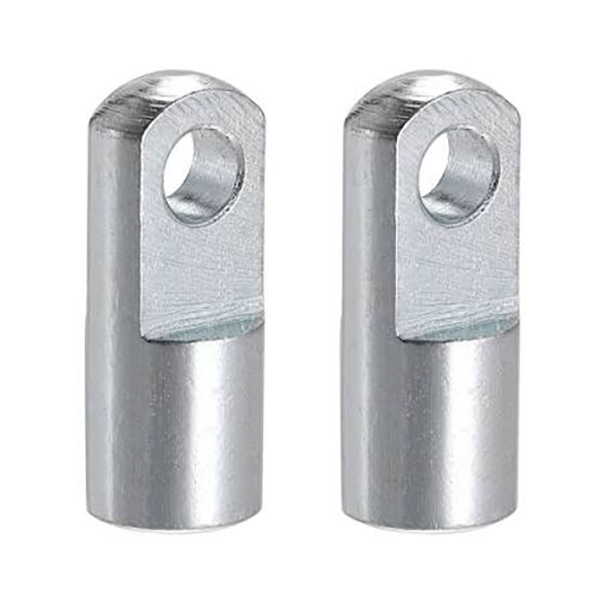

     ဆလင်ဒါ piston rod single ear/U-clevis connector ဟုခေါ်သော I-type အဆစ်ကို ဆလင်ဒါ ပစ္စတင်တံနှင့် ဝန်များကြားတွင် ပိန်းပိတ်ချိတ်ဆက်ရန်အတွက် အသုံးပြုသည်။ ၎င်းသည် လေယာဉ်တစ်ခုအတွင်း ±5° လွှဲခြင်းကို ခွင့်ပြုသည်။ ရိုးရှင်းသော တပ်ဆင်မှုနှင့် အလွန်ကောင်းမွန်သော တင်းမာမှုနှင့် ဖိသိပ်မှု ခံနိုင်ရည်တို့ပါရှိသော၊ ၎င်းသည် စံနယူးမက်ဆလင်ဒါများအတွက် အသုံးအများဆုံး အံဝင်ခွင်ကျဖြစ်သည်။

2. ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

     • ကိုယ်ရေးအကျဉ်းနားအပေါက် (U-shaped အဖွင့်); ပစ္စတင်တံကို ဝက်အူဖို့ အမြီးမှာ အမျိုးသမီးချည်။

     • လုပ်ဆောင်ချက်: Y-type clevis နှင့် rod end bearing အတွက် ကုန်ကျစရိတ်သက်သာသော အခြားရွေးချယ်စရာ၊ သေးငယ်သောထောင့်လွှဲသည် တပ်ဆင်မှုအတွင်း ချိန်ညှိမှုအမှားများကို လျော်ကြေးပေးသည်။

     • ပစ္စည်း: ကာဗွန်သံမဏိ (အနက်ရောင် / နီကယ်ချထားသည့်)၊ သွန်းသံ၊ သံမဏိ။ ပင်အပေါက်သည် လိုက်ဖက်သော ပင်နံပါတ်နှင့် ပေါင်းကူးတံ လိုအပ်သည်။

     • နှိုင်းယှဉ်ခြင်း အားသာချက်: ရေပေါ်အဆစ်ထက် စျေးသက်သာသည်။ rod end bearing ထက် ပိုကြီးသော ကြံ့ခိုင်မှုနှင့် ဝန်စွမ်းရည် ပိုကြီးသည်။

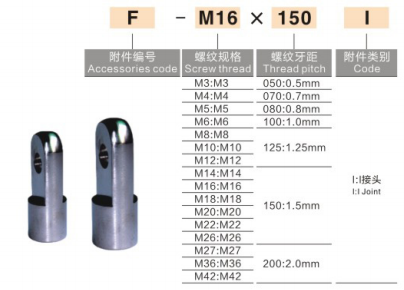

3. မော်ဒယ်အမည်ပေးခြင်း သဘောတူညီချက်

  1) AirTAC စံနှုန်း: F-M10×1.25I- F = ဆက်စပ်ပစ္စည်း၊ M10×1.25 = thread သတ်မှတ်ချက်၊ I = I-type clevis

  2) SMC စံ (MBB/CA2/CS1 စီးရီး)

     • I-32- 32mm bore ဆလင်ဒါအတွက် I-type clevis

     • CA2-40-I- CA2 စီးရီး၊ 40mm bore၊ I-type အဆစ်

  3) အထွေထွေပြည်တွင်းအမှတ်အသား: I-M16×1.5- Thread M16×1.5၊ 50/63mm bore ဆလင်ဒါများအတွက် သင့်လျော်သည်

4. Specification & Cylinder Bore Matching Chart

5. တပ်ဆင်ခြင်း လမ်းညွှန်ချက်များ

  ၁။ I-type clevis အမျိုးသမီးချည်ကို piston rod ၏ ပြင်ပချည်ပေါ်တွင် ဝက်အူဖြင့် ပွတ်၍ လျော့ရဲမှုကို ဆန့်ကျင်ရန် တင်းကျပ်ပါ။ Anaerobic thread locker သည် ရွေးချယ်နိုင်သည်။

  ၂။ I Joint ၏ တစ်ခုတည်းသော နားအပေါက်ဖြင့် ဆွဲချရန် ဘေးနားရွက်ကို ချိန်ညှိပါ၊ ပင်ကို ထည့်ပါ၊ ပင်ပေါက်ပြုတ်ကျခြင်းမှ ကာကွယ်ရန် အစွန်းနှစ်ဖက်တွင် ညှပ်တံများကို တပ်ဆင်ပါ။

  ၃။ အပလီကေးရှင်း- တွန်းဆွဲအား၊ မျဉ်းကြောင်းလမ်းညွှန်၊ လှန်လိုက်သည့် ယန္တရား။ မြန်နှုန်းမြင့်/ ကြိမ်နှုန်းမြင့် လွှဲအပ်ပလီကေးရှင်းများအတွက် မထောက်ခံပါ (rod end bearing ဦးစားပေး)။

6. Common Replacement Model အမြန် အကိုးအကား

     • 32mm ဖောက်- F-M10×1.25I / I-32

     • 40mm ဖောက်- F-M12×1.25I/I-40

     • ၅၀/၆၃mm ဖောက်- F-M16×1.5I/I-၅၀/၆၃

     • ၈၀/၁၀၀mm ဖောက်- F-M20×1.5I/I-၈၀/၁၀၀

7. နှိုင်းယှဉ်မှု- I-type vs Y-type vs Rod End Bearing vs Floating Joint ၊
