Cylinder Rod End အတွက် F အမျိုးအစား Floating Joint

F Type Floating Joint for Cylinder Rod End | Pneumatic Cylinder Flexible Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | Pneumatic Cylinder Piston Rod Flexible Compensating လျောက်ပတ်သည်

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

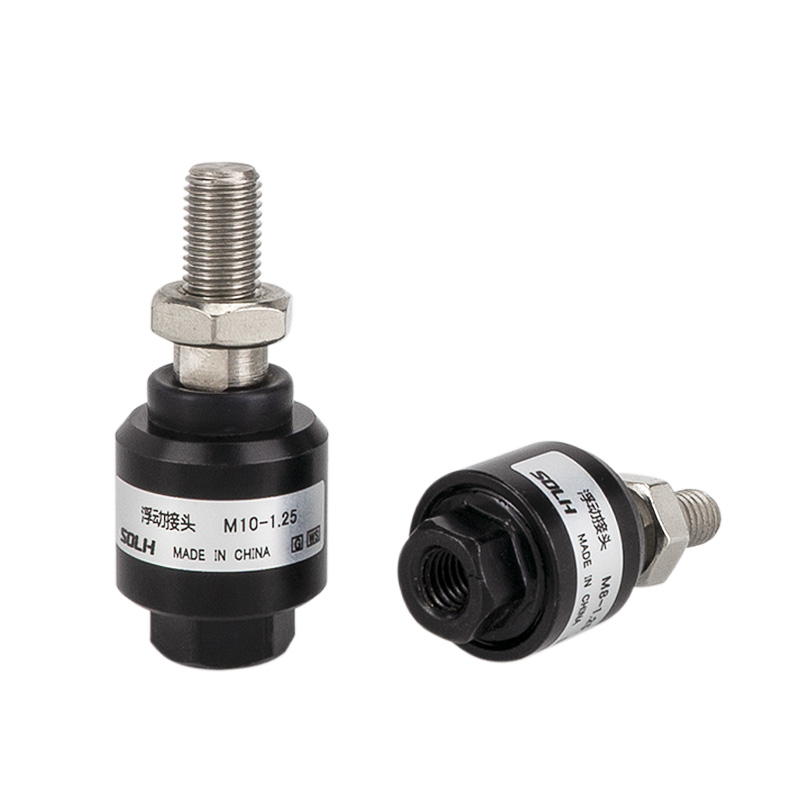

     F-type Floating Joint သည် ဆလင်ဒါ ပစ္စတင်တံပေါ်တွင် တပ်ဆင်ထားသော ဘောလုံး-ခေါင်းကို ပြောင်းလွယ်ပြင်လွယ်ချိတ်ဆက်နိုင်သော ဆက်စပ်ပစ္စည်းတစ်ခုဖြစ်သည်။ ၎င်း၏ အဓိကလုပ်ဆောင်ချက်မှာ တပ်ဆင်မှု eccentricity နှင့် angular deviation ကို စုပ်ယူရန်၊ ဘေးဘက်ခြမ်းအား ဖယ်ရှားရန်နှင့် ဆလင်ဒါဖျံများကို ကာကွယ်ရန်ဖြစ်သည်။ ၎င်းသည် အလိုအလျောက် စက်ကိရိယာများတွင် ချိန်ညှိမှုအမှားများကို ဖြေရှင်းရန်အတွက် စံအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။

2. Core Structure & Working Principle

     • ဖွဲ့စည်းပုံ: အမျိုးသမီးချည် (ပစ္စတင်တံကို ချိတ်ဆက်ပါ) + ဘောလုံးခေါင်း + အထီးချည် (ချိတ်ဆက်ဝန်)၊ တပ်ဆင်ထားသော elastic လျော်ကြေးငွေ တပ်ဆင်မှု။

     • လျော်ကြေးပေးနိုင်စွမ်းမော်ဒယ်ပေါ်မူတည်၍ Axial ±1.5mm၊ radial ±1.25mm၊ angular ±2°~±5°

     • ပစ္စည်း: စံ anodized လူမီနီယမ်အလွိုင်း; သံမဏိ 304 သံမဏိ ချေးခံနိုင်ရည်ရှိ applications များ; NBR/FKM ရော်ဘာဖျံများ ရရှိနိုင်ပါသည်။

     • လုပ်ဆောင်ချက်: တောင့်တင်းသော ချိတ်ဆက်မှုကို လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်စေသော ချိတ်ဆက်မှုအဖြစ်သို့ ပြောင်းလဲပါ၊ ဘေးတိုက်ကွေးခြင်းအခိုက်အတန့်ကို တားဆီးကာ ပစ္စတင်တံပေါ်တွင် ပွန်းပဲ့ခြင်းများကို တံဆိပ်ခတ်ပါ။

3. ပင်မအမှတ်တံဆိပ်များအတွက် မော်ဒယ်အမည်ပေးခြင်းဆိုင်ရာ သဘောတူညီချက်

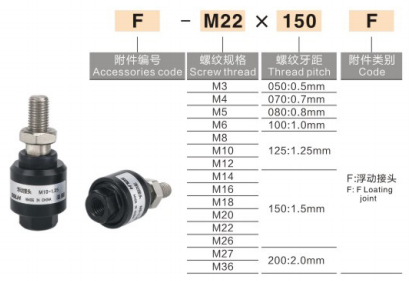

  1) AirTAC

     ဖော်မတ်- F-M thread × pitch + F
     ဥပမာများ- F-M10×1.25F (32mm bore အတွက်), F-M16×1.5F (50/63mm bore အတွက်)

  2) SMC (Standard JAF / Heavy-duty JAHF)

     ဖော်မတ်- JAF-bore-thread-length
     ဥပမာများ- JAF-40-M12×1.25 (40mm bore), JAHF-80-M20×1.5 (80mm bore heavy load)

  3) အထွေထွေပြည်တွင်းအမှတ်အသား

     ဖော်မတ်- F-M12×1.25 သို့မဟုတ် FJ-M16×1.5

4. အသုံးများသော Specification & Cylinder Bore Matching Chart

5. နှိုင်းယှဉ်မှု- F-type Floating Joint vs I-type/Y-type/ Rod End Bearing

  ရွေးချယ်ရေးလမ်းညွှန်: ညံ့ဖျင်းသော တပ်ဆင်မှု ချိန်ညှိမှု → F-အမျိုးအစား; အမြန်နှုန်းနိမ့်လေးလံသောဝန် → Y-အမျိုးအစား; နားနှစ်ထပ်ဝန်ကွင်း → I-type; မြန်နှုန်းမြင့် & ကြီးမားသော eccentricity → လှံတံအဆုံး အသီးအနှံ။

6. တပ်ဆင်ခြင်းလမ်းညွှန်ချက်များ

  ၁။ အမျိုးသမီးချည်မျှင်ကို ပစ္စတင်တံကို ပြင်ပချည်ပေါ်တွင် ဝက်အူလှည့်ပါ၊ လျော့ရဲမှုဆန့်ကျင်ရန်အတွက် anaerobic thread locker ကို အကြံပြုထားသည်။

  ၂။ ချည်မျှင်အဆုံးကို ဆွဲချရန် (သို့မဟုတ်အနားကွပ် / ချိတ်ဆက်မှုပန်းကန်) ကို တိုက်ရိုက်ချိတ်ဆက်ရန်၊ တင်းကျပ်သော coaxial alignment မလိုအပ်ပါ။

  ၃။ စံဆလင်ဒါများအတွက်လည်ပတ်ဖိအား: ≤1.0MPa; အလုပ်အပူချိန် - 10 ℃ ~ + 120 ℃။

  ၄။ စဉ်ဆက်မပြတ် rotary လှုပ်ရှားမှုအတွက် မသင့်တော်ပါ။ သက်ရောက်မှုဝန်အောက်တွင် ပြင်ပကြားခံ သို့မဟုတ် ရပ်တန့်ရန် လိုအပ်သည်။

7. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • အလိုအလျောက် တပ်ဆင်သည့်လိုင်းများ၊ 3C စက်ကိရိယာများ၊ စက်ရုပ်လက်ဆွဲကိရိယာများ

     • ဖိစည်းခြင်း၊ တံဆိပ်တုံးထုခြင်း၊ မှိုချိတ်ခြင်း၊ ကြာရှည် လေဖြတ်ခြင်း သယ်ဆောင်ခြင်း ယန္တရား

     • ခက်ခဲသော coaxiality ထိန်းချုပ်မှု၊ လေးလံသောတုန်ခါမှုနှင့် ကြိမ်နှုန်းမြင့် ဆလင်ဒါလှုပ်ရှားမှုပါရှိသော ကိရိယာ
