အမှတ်တံဆိပ်- SOLH by Richge Technology | Compressed Air & Vacuum Lines အတွက် Pneumatic Straight One-Touch Push Fitting
 |
 |
 |
 |
KQ2H သည် PU နှင့် PA နိုင်လွန်ပြွန်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော တွန်းအားချိတ်ဆက်ဒီဇိုင်းပါရှိသော စံတည့်တည့် တွန်း-နယူးမက်တစ် တပ်ဆင်မှုဖြစ်သည်။ ၎င်းသည် compressed air နှင့် vacuum piping system နှစ်မျိုးလုံးကို ဆောင်ရွက်ပေးပြီး ZH, BM, PBM, PBX series vacuum generator များနှင့် ကျယ်ပြန့်စွာ တွဲဖက်ထားသည်။ SOLH ၏ core push fitting series တစ်ခုအနေဖြင့်၊ ၎င်းသည် တင်သွင်းလာသော SMC KQ2H ဆက်စပ်ပစ္စည်းများကို တိုက်ရိုက်အစားထိုးနိုင်သည်။
KQ2H စီးရီးတွင် အဓိက အမျိုးအစားခွဲသုံးမျိုး ပါဝင်သည်-

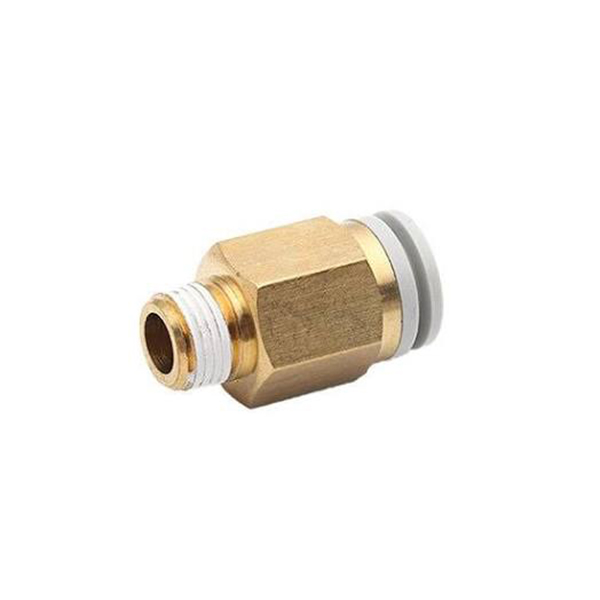

ဖြောင့်ချည်ထီး: One end male thread (micro M thread / R taper thread)၊ one end tube ထည့်သွင်းခြင်း။

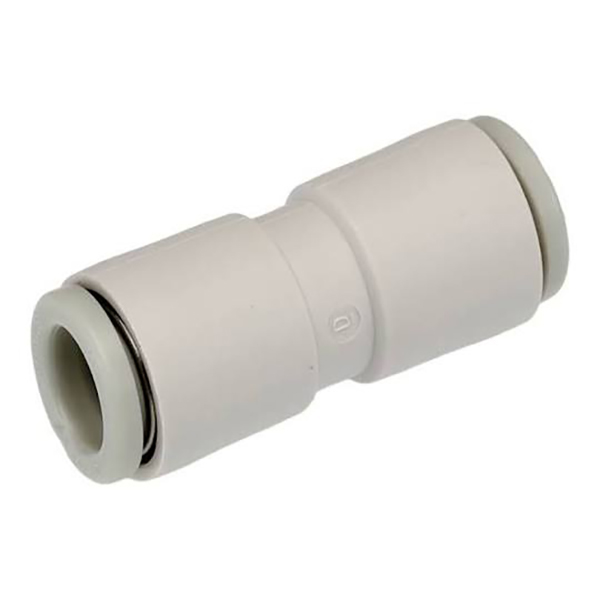

တူညီသော အချင်းဖြောင့် (-00 နောက်ဆက်တွဲ): နှစ်ခုလုံးသည် တူညီသော OD tubing butt joint အတွက် အဆုံးဖြစ်သည်။

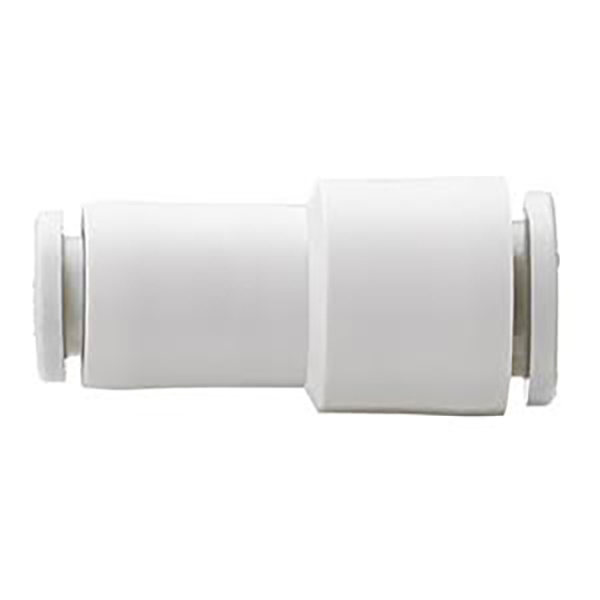

ကာရံ တည့်တည့်: ပိုက်အရွယ်အစားအကူးအပြောင်းကို သိရှိနိုင်ရန် မတူညီသော ပြွန်အပြင်ဘက်အချင်းများအတွက် ဆိပ်ကမ်းနှစ်ခု
လက်တစ်ဖက်တည်းတပ်ဆင်ခြင်းနှင့် ဖြုတ်တပ်ခြင်း- အလိုအလျောက်သော့ခတ်ခြင်းအတွက် ပြွန်ထည့်ပါ။ အပြည့်အ၀ စံချိန်စံညွှန်းပြည့်မီသော အတိုင်းအတာများ ပြွန်ကို ဆွဲထုတ်ရန် အပြာရောင်ထုတ်ကွင်းကို နှိပ်ပါ။
• Spring မေးရိုးကို တစ်ချက်ထိ၍ သော့ခတ်ဖွဲ့စည်းပုံ၊: Tube ထည့်သွင်းပြီး အလိုအလျောက် လော့ခ်ချပါ။ အဆင်ပြေသော တပ်ဆင်မှုအတွက် ပြွန်ကို ဖယ်ထုတ်ရန် ကော်လာကို နှိပ်ပါ။
• ပစ္စည်းဖွဲ့စည်းမှု: အားဖြည့် POM ပလပ်စတစ်ကိုယ်ထည်; သံချေးတက်ခြင်းနှင့် ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းအတွက် နီကယ်ချထားသော ကြေးဝါချည်မျှင်အဆုံး။
• NBR nitrile ရော်ဘာတံဆိပ် positive compressed air နှင့် negative vacuum circuit များအတွက် မှန်မှန်အလုပ်လုပ်သည်။
• အရွယ်အစား အပြည့်အစုံ- သေးငယ်သောပြွန် Φ2/3.2/4၊ ပုံမှန် Φ6/8/10/12 နှင့် ကြီးမားသောအရွယ်အစား Φ16။ ဖုန်စုပ်စက်များနှင့် မိုက်ခရိုဆလင်ဒါများအတွက် သင့်လျော်သော micro M thread (M3, M5, M6) နှင့် Imperial R taper threads (1/8,1/4,3/8,1/2) ကို ပံ့ပိုးပေးပါသည်။
• ကျစ်လစ်သောအရွယ်အစားအလိုအလျောက်စက်များ၏ကျဉ်းမြောင်းသောနေရာများတွင်တပ်ဆင်ရန်အကောင်းဆုံးဖြစ်သည်။
ဥပမာများ-
KQ2H04-M5- Φ4 ပြွန်အတွက် ဖြောင့်စင်းသော ချည်ထီး၊ M5×0.8 အထီးချည်
KQ2H06-01S- Φ6 ပြွန်အတွက် ဖြောင့်စင်းသော ချည်ထီး၊ R1/8 အထီးချည်ကြိုး
KQ2H08-00- တူညီသောအချင်း ဖြောင့်လျောက်ပတ်မှု၊ Φ8 tubing အတွက် အပေါက်နှစ်ခုလုံး
KQ2H06-08- ဖြောင့်လျောက်မှုကို လျှော့ချခြင်း၊ တစ်ဖက်တွင် Φ6၊ အခြားတစ်ဖက်တွင် Φ၈
|
Code အပိုင်း |
ဖော်ပြချက် |
|
KQ2H |
စီးရီးကုဒ်- တည့်တည့် တွန်းဝင်ရန် အံဝင်ခွင်ကျ |
|
၀၂/၂၃/၀၄/၀၆/၀၈/၁၀/၁၂/၁၆ |
ပြွန်အပြင်ဘက်အချင်း ΦD: 2 / 3.2 / 4 / 6 / 8 / 10 / 12 / 16 မီလီမီတာ |
|
M3G/M5/M6 |
မက်ထရစ်မိုက်ခရိုအထီးချည်- M3×0.5/M5×0.8/M6×1.0 |
|
01S/02S/03S/04S |
Imperial R အထီးချည်ကြိုး- R1/8/R1/4/R3/8/R1/2 |
|
-၀၀ |
တူညီသောအချင်းဖြောင့်၊ တူညီသောပြွန်အရွယ်အစား |
|
ဂဏန်းနှစ်လုံး e.g. ၀၆-၀၈ |
တည့်တည့်လျှော့ချခြင်း- ရှေ့ပြွန်အချင်း → နောက်ပြွန်အချင်း |
|
ကုသိုလ်ကံ |
ကန့်သတ်ချက် |
|
အသုံးပြုနိုင်သော အလယ်အလတ် |
ဖိသိပ်ထားသောလေ၊ လေဟာနယ်အနှုတ်ဖိအား |
|
လည်ပတ်မှုဖိအား |
0 ~ 1.0MPa; အများဆုံးလေဟာနယ်: -95kPa |
|
လည်ပတ်အပူချိန် |
-5 ℃ ~ + 60 ℃ |
|
ကိုယ်ထည်ပစ္စည်း |
အားဖြည့် POM; ချည်ကြိုး- နီကယ်ချထားသော ကြေးဝါ |
|
တံဆိပ်ရိုက်ပစ္စည်း |
NBR Nitrile ရော်ဘာ |
|
လိုက်ဖက်သော Tubing |
PU tube, PA နိုင်လွန်ပြွန် |
|
လည်ပတ်မှုနည်းလမ်း |
သော့ခတ်ရန်ထည့်သွင်း; ပိုက်ကို ဖယ်ထုတ်ရန် ဖိထားသော လက်စွပ် |

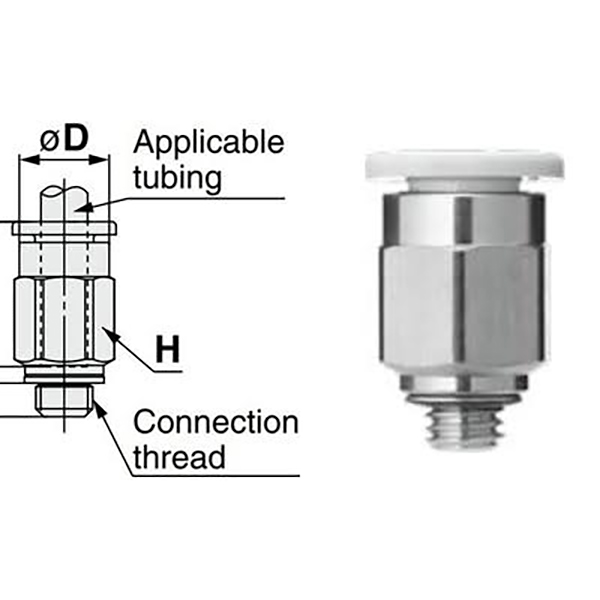

5.1 Metric Micro Thread ပါသော Male ချည်
|
မော်ဒယ် |
ချည် |
Tube ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ၂ |
|
KQ2H02-M5 |
M5×0.8 |
Φ၂ |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ၄ |
|
KQ2H04-M5 |
M5×0.8 |
Φ၄ |
|
KQ2H04-M6 |
M6×1.0 |
Φ၄ |
|
KQ2H06-M5 |
M5×0.8 |
Φ၆ |
|
KQ2H06-M6 |
M6×1.0 |
Φ၆ |
5.2 Imperial R Taper Thread ပါသော Male ချည်
|
မော်ဒယ် |
ချည် |
Tube ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ၄ |
|
KQ2H04-02S |
R1/4 |
Φ၄ |
|
KQ2H06-01S |
R1/8 |
Φ၆ |
|
KQ2H06-02S |
R1/4 |
Φ၆ |
|
KQ2H06-03S |
R3/8 |
Φ၆ |
|
KQ2H08-01S |
R1/8 |
Φ၈ |
|
KQ2H08-02S |
R1/4 |
Φ၈ |
|
KQ2H08-03S |
R3/8 |
Φ၈ |
|
KQ2H10-01S |
R1/8 |
Φ၁၀ |
|
KQ2H10-02S |
R1/4 |
Φ၁၀ |
|
KQ2H10-03S |
R3/8 |
Φ၁၀ |
|
KQ2H10-04S |
R1/2 |
Φ၁၀ |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ၁၆ |
|
KQ2H16-03S |
R3/8 |
Φ၁၆ |
|
KQ2H16-04S |
R1/2 |
Φ၁၆ |
5.3 Equal Diameter Straight -00 Series
|
မော်ဒယ် |
Tube ΦD |
|
KQ2H02-၀၀ |
Φ၂ |
|
KQ2H23-၀၀ |
Φ3.2 |
|
KQ2H04-၀၀ |
Φ၄ |
|
KQ2H06-၀၀ |
Φ၆ |
|
KQ2H08-၀၀ |
Φ၈ |
|
KQ2H10-၀၀ |
Φ၁၀ |
|
KQ2H12-၀၀ |
Φ12 |
|
KQ2H16-၀၀ |
Φ၁၆ |
5.4 ဖြောင့်တန်းမှုကို လျှော့ချခြင်း။
|
မော်ဒယ် |
ပိုက် ① |
ပိုက် ② |
|
KQ2H02-23 |
Φ၂ |
Φ3.2 |
|
KQ2H02-04 |
Φ၂ |
Φ၄ |
|
KQ2H23-04 |
Φ3.2 |
Φ၄ |
|
KQ2H23-06 |
Φ3.2 |
Φ၆ |
|
KQ2H04-06 |
Φ၄ |
Φ၆ |
|
KQ2H06-08 |
Φ၆ |
Φ၈ |
|
KQ2H08-10 |
Φ၈ |
Φ၁၀ |
|
KQ2H10-12 |
Φ၁၀ |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ၁၆ |
•ZH / BM / PBM / PBX ဖုန်စုပ်စက်များအတွက် လေထောက်ပံ့မှုနှင့် စုပ်ယူမှုပိုက်များ ကိုက်ညီမှု
• မိုက်ခရိုဆလင်ဒါများနှင့် ဆိုလီနွိုက် အဆို့ရှင်များအတွက် ပိုက်များကို အလိုအလျောက်စနစ်သုံး ပစ္စည်းများတွင် ပိုက်ထည့်ခြင်း၊ ကျဉ်းမြောင်းသောနေရာများတွင် တပ်ဆင်ခြင်း
• ပင်မလေကြောင်းလိုင်းဌာနခွဲ၊ တူညီသောအချင်းပြွန်တင်းပတ်အဆစ် သို့မဟုတ် ပိုက်အရွယ်အစား ကူးပြောင်းခြင်း။
• အမှုန်အမွှားစမ်းသပ်မှု ဂျစ်များ၊ စက်ရုပ်အဆုတ်ရောင်ဆားကစ်များ
၁။ တံမြက်ပေါက်မရှိဘဲ အပြားလိုက်ဖြတ်ပါ။ Burrs သည် အလုံပိတ်ကွင်းများကို ခြစ်မိပြီး လေ သို့မဟုတ် ဖုန်စုပ်စက် ယိုစိမ့်မှုကို ဖြစ်စေသည်။
၂။ မေးရိုးများကို ထိတွေ့ရန် ထိုင်သည်အထိ ပိုက်လုံးအပြည့်ထည့်ပါ။ ပိုက်ကို မဆွဲမီ အမြဲတမ်း ဖိထားသော လက်စွပ်ကို နှိပ်ပါ။ အတင်းအကျပ် ဘယ်တော့မှ မတွန်းလှန်ပါနဲ့။
၃။ PU/PA တောင့်တင်းသော နိုင်လွန်ပြွန်အတွက် အကြံပြုထားသည်။ Thin-wall PE soft hose ကို အကြံပြုထားခြင်းမရှိပါ။
၄။ လစ်ဟာမှုအခြေအနေများအောက်တွင် ထည့်သွင်းမှုအတိမ်အနက်ကို အတည်ပြုပါ။ ထပ်ခါတလဲလဲ အနုတ်လက္ခဏာဖိအားသံသရာအတွက်၊ အစားထိုးရွေးချယ်မှုအတွက် BPS ဝက်အူတပ်ဆင်ကိရိယာများနှင့် နှိုင်းယှဉ်ပါ။
