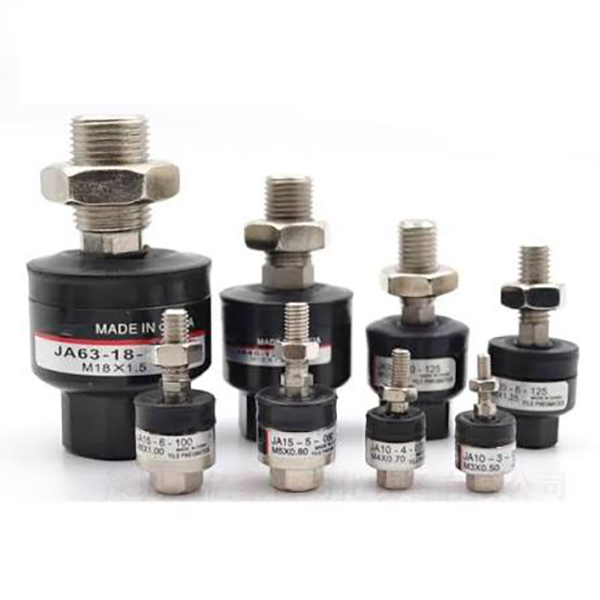

JA / JB / JC / JS စီးရီး Floating Joint

SOLH JA/JB/JC/JS Series Floating Joint | SMC Equivalent Pneumatic Rod End Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC Standard Floating Joint၊ တိုက်ရိုက်အစားထိုးခြင်း။

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

  Floating Joint သည် ဆလင်ဒါ ပစ္စတင်တံနှင့် ဝန်ကြားတွင် လိုက်လျောညီထွေရှိသော ပီပြင်မှုတစ်ခုအဖြစ် လုပ်ဆောင်သည်။ ၎င်း၏ core function သည် mounting misalignment နှင့် parallelism error ကိုစုပ်ယူရန်ဖြစ်သည်။ ၎င်းသည် ပစ္စတင်တံအား ဘေးတိုက်တွန်းခြင်းမှ ကာကွယ်ပေးပြီး ကွေးညွှတ်မှု၊ ပုံမှန်မဟုတ်သော ဝတ်ဆင်မှုနှင့် ယိုစိမ့်မှုအန္တရာယ်ကို လျှော့ချပေးသည်။ ၎င်းသည် automation စက်များအတွက် စံမရှိမဖြစ်လိုအပ်သော ဆက်စပ်ပစ္စည်းများဖြစ်သည်။

2. စီးရီးလေးခု အမျိုးအစားခွဲခြင်းနှင့် ကွာခြားချက်များ

3. အထွေထွေနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

   Swing Angle: JA/JB/JS အတွက် ±5°၊ ရွေးချယ်ထားသော JC မော်ဒယ်များသည် ±10° အထိ

   ခွင့်ပြုနိုင်သော အော့ဖ်ဆက်- 0.5 ~ 1 မီလီမီတာ (JA); 0.5 မီလီမီတာ (JB/JC/JS)

     • လည်ပတ်အပူချိန်: -5 ~ + 70 ℃ (စံ); -10 ~ + 120 ℃ (သံမဏိ JS)

     • ကြိုးအရွယ်အစားများ- M3/M4/M5/M6/M8/M10/M14/M18/M22၊ ဆလင်ဒါပေါက်နှင့် လိုက်ဖက်သည်

     • အလုပ်ဖိအား: pneumatic အတွက် ≤1 MPa; ဟိုက်ဒရောလစ်ဗားရှင်းများအတွက် ≤3.5 MPa

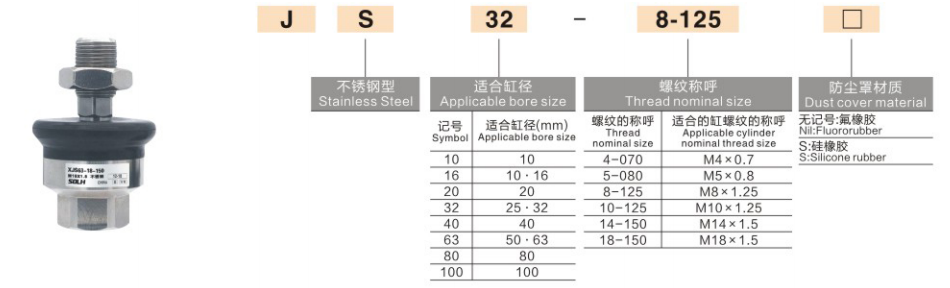

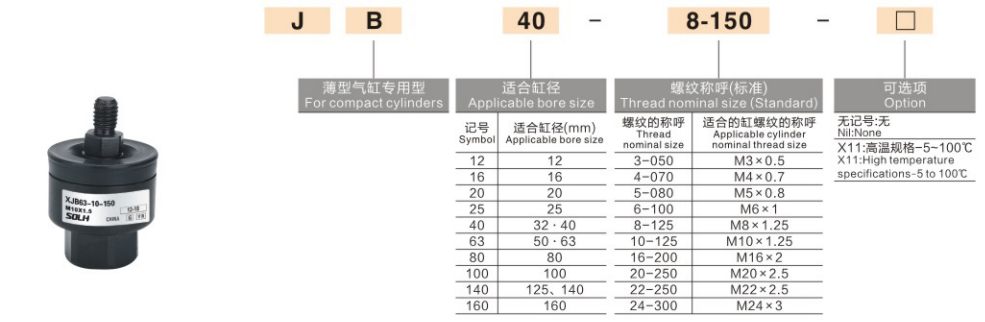

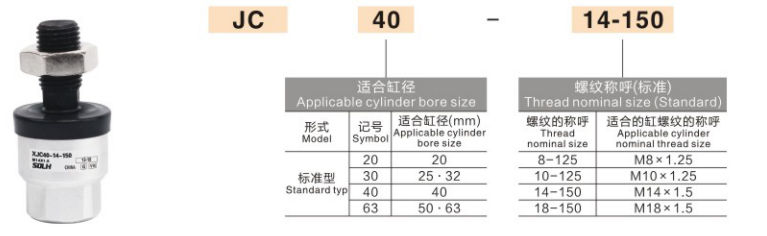

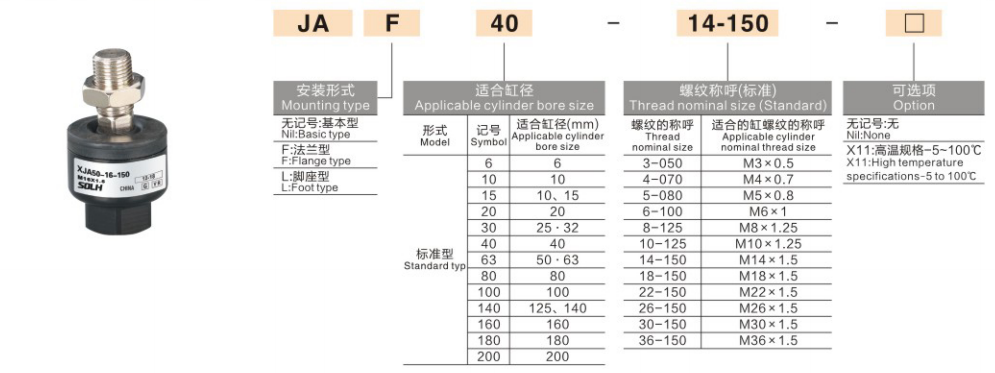

4. Model Code ရှင်းလင်းချက် & ဥပမာများ

  အကိုးအကားအဖြစ် JA20-8-100 / JB16-6-080 ကို ယူပါ-
  ရှေ့ဆက် JAJB/JC/JS = စီးရီးအမျိုးအစား
  1st နံပါတ် (20/16) : လိုက်ဖက်သော ဆလင်ဒါဖေါက် Φ20 / Φ၁၆
  ဒုတိယနံပါတ် (၈၆)- ပစ္စတင်တံချည် M8×1.25 / M6×1.0
  နောက်ဆက်တွဲ (100080): တပ်ဆင်ခြင်းအတိုင်းအတာ / လှံကုဒ်၊ စံခြုံငုံအရှည်နှင့် ကိုက်ညီသည်

5. 3-အဆင့် ရွေးချယ်မှု လမ်းညွှန်

  ၁။ ဆလင်ဒါအမျိုးအစားအလိုက် စီးရီးများကို ရွေးချယ်ပါ။

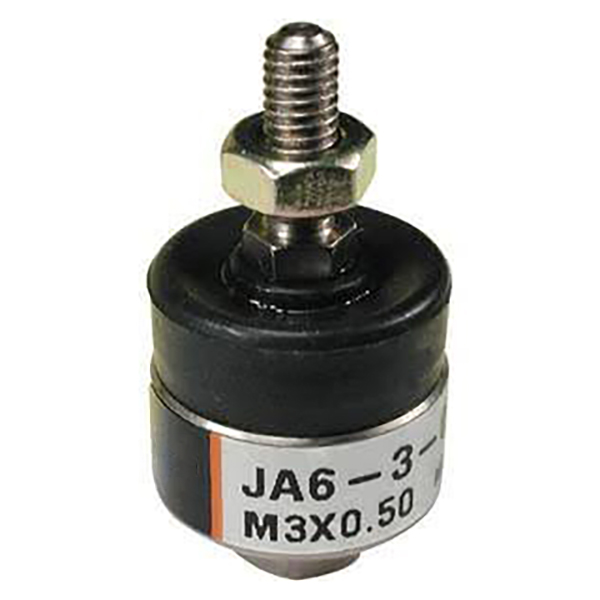

     စံဆလင်ဒါ (SC  SI / CP96) → JA၊ ယေဘုယျဦးစားပေး

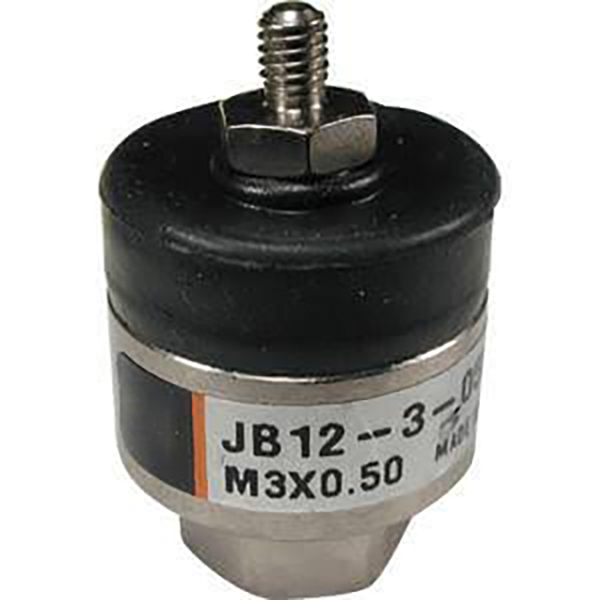

     ဆလင်ဒါပါးပါး (CQ2  CDQ2) → JB၊ ကျစ်လစ်သောနေရာ
     မိုက်ခရိုဆလင်ဒါ  အလွန်တင်းကျပ်သော အပြင်အဆင် → JC အလွန်တိုသည်။
     အစားအစာ ဆေးဘက်ဆိုင်ရာ / စိုစွတ်သော / အဆိပ်သင့်သော ပတ်ဝန်းကျင် → JS သံမဏိ

  ၂။ ချည်မျှင်နှင့် ထွင်းအရွယ်အစားကို ယှဉ်ပါ။
     ပစ္စတင်တံချည်မျှင် (M5  M8/M10 စသည်ဖြင့်) နှင့် ဆလင်ဒါပေါက်ကို အတည်ပြုပါ။ မှတ်ချက်- မတူညီသော အမှတ်တံဆိပ်များမှ တူညီသော bore တွင် မတူညီသော thread သတ်မှတ်ချက်များ ရှိကောင်းရှိနိုင်သည်၊ အမှန်တကယ် ဆလင်ဒါပုံဆွဲခြင်းကို အမြဲစစ်ဆေးပါ။

  ၃။ ဝန်နှင့်အလုပ်လုပ်အခြေအနေကိုက်ညီ
     Standard pneumatic- စံစီးရီး OK

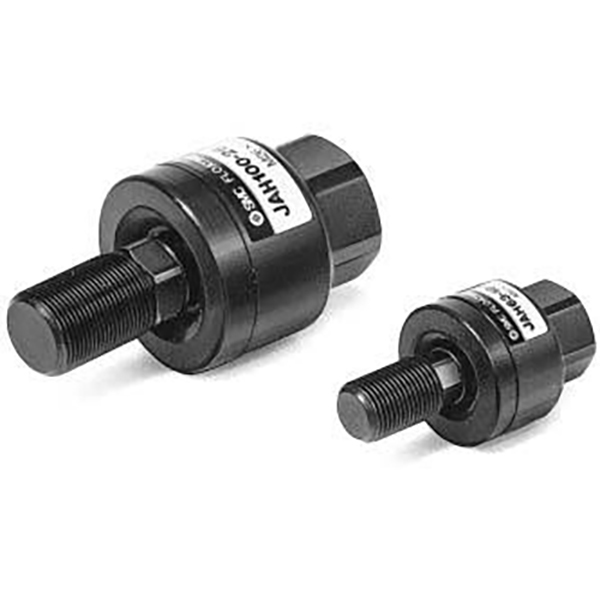

     လေးလံသော ဝန်  ဟိုက်ဒရောလစ်- သီးသန့် လေးလံသော ရေပေါ်အဆစ် (ပုံမှန် JA မဟုတ်ဘဲ) ကို ရွေးပါ
     ကြိမ်နှုန်းမြင့်မားစွာ အပြန်အလှန်တုံ့ပြန်ခြင်း- ဝန်ဆောင်မှုသက်တမ်း ပိုကြာစေရန် ဖုန်အဖုံးဗားရှင်းကို နှစ်သက်သည်။

6. တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ချက် မှတ်စုများ

     • ပစ္စတင်တံပေါ် ချည်မချည်ခင် ဖုန်မှုန့်ထုပ်ကို ဖြုတ်ပါ၊ ဦးထုပ်ကို မကြေမွစေရန် တပ်ဆင်ပြီးနောက် ပြန်လည်တပ်ဆင်ပါ။

     • ချည်မျှင်များပေါ်တွင် anaerobic thread locker အနည်းငယ်ကို အသုံးပြုပါ။ PTFE တိပ်ကိုတားမြစ်ထားသည်။ အမှိုက်များသည် ဘောလုံးအဆစ်ကို ယိုစိမ့်စေနိုင်သည်။

     • သတ်မှတ်ထားသော တင်းကြပ်မှုအား လိုက်နာပါ။ တင်းကျပ်လွန်းခြင်းသည် ဘောလုံးအဆစ်ကို လော့ခ်ချပြီး ရေပေါ်လုပ်ဆောင်ချက်ကို ပိတ်သည်။

     • အတားအဆီးမရှိဘဲ လွတ်လွတ်လပ်လပ် လှုပ်ရှားမှုကို အတည်ပြုရန် တပ်ဆင်ပြီးနောက် လက်ဖြင့်လွှဲပါ။

7. SOLH အစားထိုးထုတ်ပြန်ချက်

     SOLH JA/JB/JC/JS ရေပေါ်အဆစ်များသည် SMC မော်ဒယ်ကုဒ်၊ အတိုင်းအတာနှင့် စွမ်းဆောင်ရည်သတ်မှတ်ချက်များကို အပြည့်အဝလိုက်နာသည်။ အပြိုင်အဆိုင်စျေးနှုန်းနှင့် အချိန်တိုတိုဖြင့် တင်သွင်းလာသော အစိတ်အပိုင်းများအတွက် တိုက်ရိုက်အစားထိုးလဲလှယ်ခြင်း၊ အစုလိုက်အပြုံလိုက် ကုန်ကျစရိတ်လျှော့ချခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။
