KQ2E စီးရီး Bulkhead Union Push-in Fitting

SOLH KQ2E စီးရီး Bulkhead Union Push-in Fitting | Panel Mount Pneumatic Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     KQ2E သည် SOLH KQ2 one-touch fitting series အတွင်း အံဝင်ခွင်ကျရှိသော bulkhead union ဖြစ်ပြီး SMC KQ2E နှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ အများအားဖြင့် panel bulkhead fitting ဟုခေါ်တွင်သည်၊ ၎င်းသည် ပစ္စည်းအကန့်များနှင့် partitions များမှတဆင့် pneumatic လိုင်းထိုးဖောက်ခြင်းအတွက် standard component တစ်ခုဖြစ်သည်။ ၎င်းသည် အတွင်းပိုင်းနှင့် ပြင်ပ လေဆားကစ်များကို ချိတ်ဆက်ပေးကာ၊ အဆို့ရှင်များနှင့် ဆလင်ဒါများ တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊ ထိန်းချုပ်ပုံးများ၊ အလိုအလျောက်စနစ် အကာအရံများနှင့် cleanroom partitions များတွင် အသုံးများသည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ

မော်ဒယ်ခွဲခြမ်းစိတ်ဖြာခြင်း ဥပမာများ-

  Standard dual-tube bulkhead- KQ2E06-00A
     KQ2- KQ2 စီးရီး 2nd-generation push-in fitting (အဖြူရောင်ကိုယ်ထည်)
     E: Bulkhead Union၊ အကန့်ဖြင့်ဖွဲ့စည်းပုံ
     06: Tube ပြင်ပအချင်း φ6mm၊ နှစ်ခုလုံးသည် တူညီသော တွန်းထိုးအရွယ်အစား
     00- Dual push-in ports (tube-to-tube bulkhead)
     A- ထပ်ခါတလဲလဲ တပ်ဆင်ခြင်းနှင့် ဖြုတ်တပ်ခြင်းအတွက် NBR တံဆိပ်၊ gasket အမျိုးအစား

  ကျစ်လစ်သေးငယ်သော ခေါင်းတုံး- KQ2E04-00J
     Suffix J- သေးငယ်သောကျစ်လစ်သောဗားရှင်း၊ ပါးလွှာသောအကန့်များနှင့် အသေးစားစက်ပစ္စည်းများအတွက် သေးငယ်သောအတိုင်းအတာ

  ပိုက်ခေါင်းဆီသို့ အမျိုးသမီးချည်ကြိုး- KQ2E06-02A
     02: Rc14 အမျိုးသမီး taper ပိုက်ချည်

  အဓိပ္ပါယ်အပြည့်အစုံ- φ6 push-in port ↔ Rc1/4 အမျိုးသမီးချည် bulkhead ချိတ်ဆက်ကိရိယာ

၃။ ဖွဲ့စည်းပုံ အမျိုးအစားသုံးမျိုး

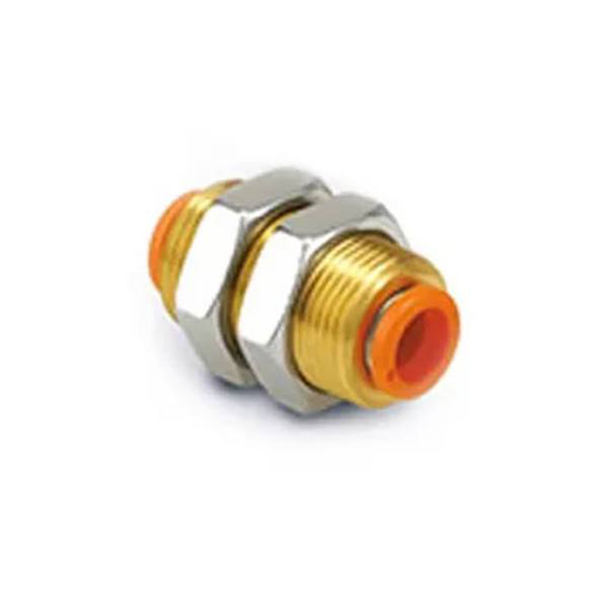

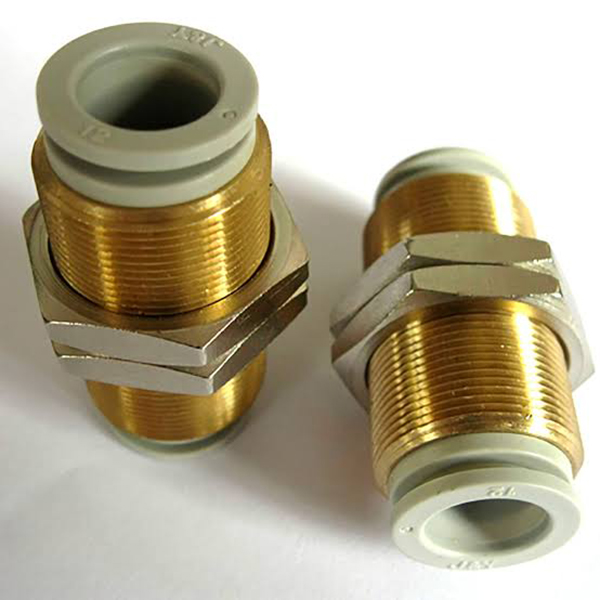

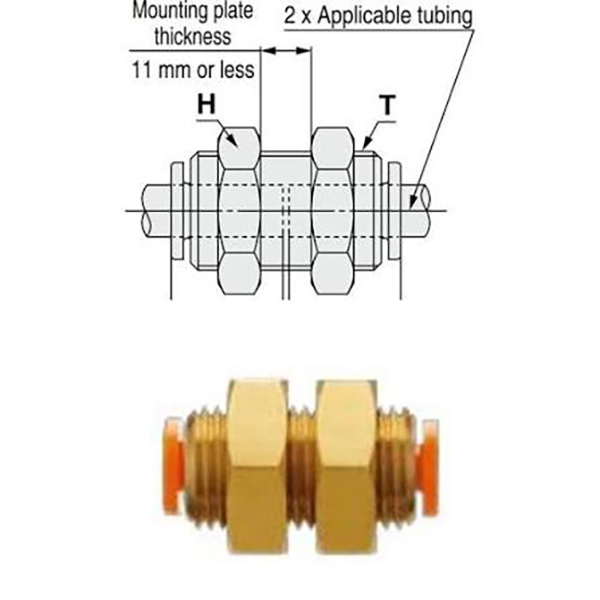

3.1 Standard Dual-Tube Bulkhead Union (KQ2EXX-00)

  ဖွဲ့စည်းပုံအင်္ဂါရပ်များ-

     • နှစ်ခုလုံးသည် တူညီသော အချင်း တွန်းထည့်သည့် port များဖြစ်သည်။ ဘောင်ကိုဖြတ်သွားပြီးနောက် နီကယ်ချထားသော ကြေးဝါကြိုး + သော့ခတ်ထားသော nut ပါသော အလယ်အပိုင်းကို ပြင်ဆင်ပါ။

     • အချင်းလျှော့ချခြင်း သို့မဟုတ် ဦးတည်ချက်ပြောင်းလဲခြင်းမရှိဘဲ စီးဆင်းနေသောလမ်းကြောင်း၊ ဖိအားအနည်းငယ်မျှသာရှိသည်။

     • တပ်ဆင်ပြီးနောက် ဘောင်နှစ်ဘက်ရှိ လေပြွန်များကို အပိုအဒက်တာများမပါဘဲ တိုက်ရိုက်ချိတ်ဆက်နိုင်သည်။

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  ဖွဲ့စည်းပုံအင်္ဂါရပ်များ-

     • အသေးစားစက်ကိရိယာများနှင့် ပါးလွှာသောအကန့်များ၊ တိုတောင်းသော အလုံးစုံအရှည်နှင့် ချည်အချင်းနှင့် စံဗားရှင်းနှင့် သေးငယ်သော ချည်မျှင်အချင်းအတွက် အကောင်းဆုံးပြုလုပ်ထားသော ဒီဇိုင်း

     • ပါးလွှာသော အကန့်နှင့် တင်းကျပ်သော တပ်ဆင်နေရာ၊ ထူထပ်သော ဝါယာကြိုးများ အတွက် သင့်လျော်သည်။

     • စံမော်ဒယ်နှင့် တူညီသော စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ၊ ရုပ်ပိုင်းဆိုင်ရာ အရွယ်အစားကိုသာ လျှော့ချထားသည်။

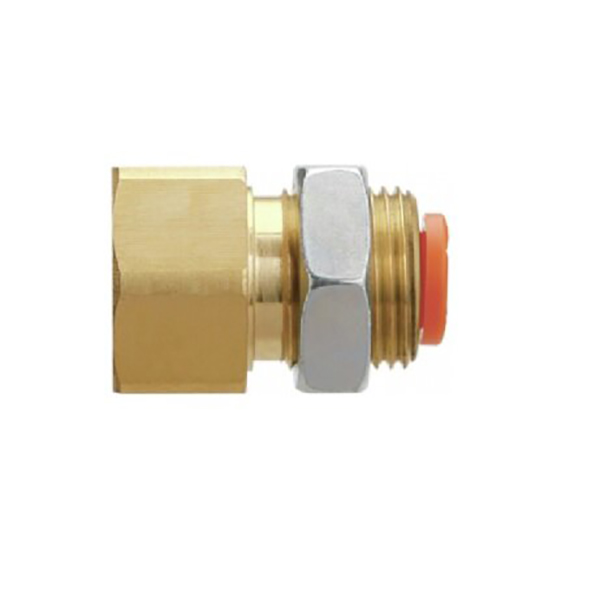

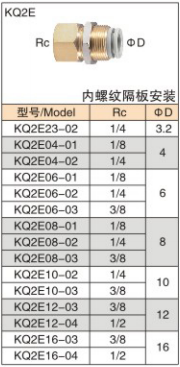

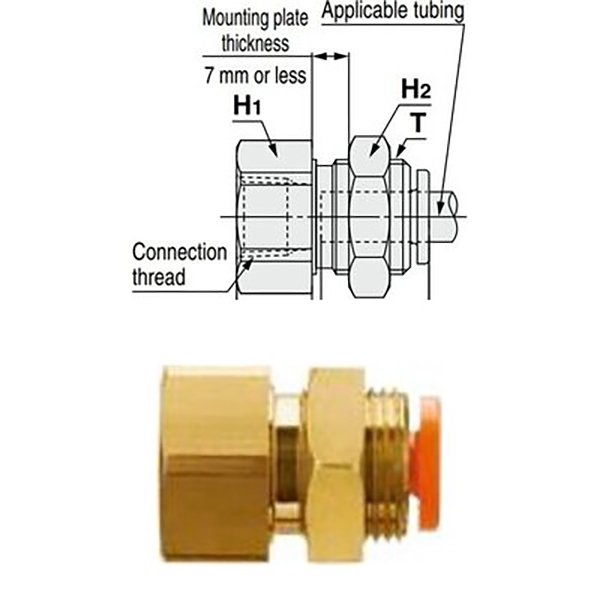

3.3 Female Thread to Tube Bulkhead Union (KQ2EXX-YY)

  ဖွဲ့စည်းပုံအင်္ဂါရပ်များ-

     • တစ်ဖက်မှ Rc အမျိုးသမီးချည်မျှင် (ဆိုလီနွိုက်အဆို့ရှင်၊ ဆလင်ဒါ၊ အကန့်အတွင်းရှိ အဆို့ရှင်ကျွန်း)၊ ပြင်ပပြွန်အတွက် အခြားတစ်ဖက်မှ တွန်းဝင်ပေါက်ပေါက်၊

     • ဘောင်ထိုးဖောက်ခြင်းနှင့် ပြင်ဆင်ခြင်းအတွက် ချည်ထားသောအပိုင်းနှင့် သော့ခတ်ထားသော nut တို့ပါရှိသည်။ တပ်ဆင်ခြင်းကို နားလည်ပါ- အတွင်းပိုင်းချည်ထားသော အဆို့ရှင် + ပြင်ပလေပြွန်

     • Thread port သည် စံ threaded valves များနှင့် တိုက်ရိုက်ချိတ်ဆက်သည်။ သပ်ရပ်သော ဝိုင်ယာကြိုးများနှင့် လွဲမှားမှုတိုက်ဖျက်ရေးအတွက် ပြင်ပအကန့်ကို တွန်းထုတ်သည့်အပေါက်သာ

4. အထွေထွေနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (စီးရီးတစ်ခုလုံး)

5. ရွေးချယ်ခြင်းနှင့် တပ်ဆင်ခြင်း လမ်းညွှန်ချက်များ

  ရွေးချယ်ရေးလမ်းညွှန်

     • လေပြွန် နှစ်ဖက်စလုံးရှိ ထိန်းချုပ် ကက်ဘိနက် / စက်ကိရိယာ ဘောင်မှတဆင့် လေပြွန် → KQ2EXX-00

     • ဘောင်အတွင်းတွင်တပ်ဆင်ထားသော ဆိုလီနွိုက်/ဆလင်ဒါ၊ အပြင်ဘက်ပြွန် → KQ2EXX-YY

     • သေးငယ်သော ပစ္စည်း/ပါးလွှာသော အကန့်၊ ကန့်သတ်နေရာ → KQ2EXX-00J

  ထည့်သွင်းခြင်းမှတ်စုများ

  ၁။ ပန်နယ်အပေါက် အရွယ်အစား အကြံပြုချက်-
     •Φ4Φ6 ပြွန်- အကြံပြုထားသော အပေါက်အချင်း Φ15mm
     •Φ8Φ10 ပြွန်- အကြံပြုထားသော အပေါက်အချင်း Φ20mm
     •Φ12Φ16 ပြွန်- အကြံပြုထားသော အပေါက်အချင်း Φ24mm

  ၂။ ဘောင်အထူ ကန့်သတ်ချက်- စံဗားရှင်း ≤7mm; ကျစ်လစ်သော J ဗားရှင်း ≤5mm

  ၃။ ပြွန်ပြင်ဆင်မှု- ပြွန်များကို ပြားချပ်ချပ်ချပ်နှင့် ခြစ်ရာမရှိ ဖြတ်ပါ။ ယိုစိမ့်မှုကို ကာကွယ်ရန် ကလစ်ဖြင့် အသံထွက်သည်အထိ အပြည့်ထည့်ပါ။

  ၄။ Nut fastening- ဘောင်ကိုဖြတ်သွားပြီးနောက် ထောက်ပံ့ပေးထားသောသော့ကို တင်းကျပ်ခြင်းဖြင့် လုံခြုံအောင်ပြုလုပ်ပါ။ အမျိုးအစား A (ပေါင်းစပ် gasket တံဆိပ်) အတွက် PTFE တိပ်မလိုအပ်ပါ။

  ၅။ ဖုန်စုပ်ပလီကေးရှင်း- တည်ငြိမ်သော လေဟာနယ်ကို ထိန်းသိမ်းရန်အတွက် NBR တံဆိပ်ပါသော အမျိုးအစား A ကို ရွေးပါ။

6. ပုံစံတူမော်ဒယ်များနှင့် နှိုင်းယှဉ်ခြင်း။

7. ပုံမှန်အသုံးပြုမှုများ

     • ထိန်းချုပ်ကက်ဘိနက် bulkhead- KQ2E06-00 သည် ပြင်ပဆလင်ဒါများကို ချိတ်ဆက်ရန်၊ သပ်ရပ်သောဝိုင်ယာကြိုးများကို ကက်ဘိနက်အတွင်းပိုင်းပြွန်ကို ဖြတ်သွားသည်

     • ဆိုလီနွိုက် အဆို့ရှင်အကန့်ကို တပ်ဆင်ခြင်း- အကန့်အတွင်းရှိ အဆို့ရှင်အတွက် KQ2E06-01A၊ ပြင်ပတွင်သာ ထိတွေ့နိုင်သော တွန်းဝင်ပေါက်ပေါက်၊ သပ်ရပ်သော ထိတွေ့မှုဆန့်ကျင်ရေး

     • Cleanroom partition ထိုးဖောက်ခြင်း- သန့်ရှင်းသောအခန်းနှင့် စက်ပစ္စည်းများကြားတွင် အလုံပိတ်ထားသော လေလိုင်းထိုးဖောက်မှု

     • ကျစ်လျစ်သောကိရိယာများအတွက် သိပ်သည်းသောဝါယာကြိုးများ- ပတ်လမ်းအစုံအတွက် နေရာချွေတာရန် သေးငယ်သောစက်များတွင် ပါးလွှာသောအကန့်အတွက် KQ2E04-00J
