အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2N Equivalent Stem Straight One-Touch Fitting
KQ2N သည် ပင်စည်ပုံစံ ဖြောင့်စင်းသော တပ်ဆင်မှုပုံစံဖြစ်သည်။ အဆုံးတစ်ခုသည် အမျိုးသားချည်မျှင် သို့မဟုတ် ပင်စည်ဖြစ်ပြီး ကျန်တစ်ဖက်သည် PU/PA လေပြွန်ကို လက်ခံသည်။ ၎င်းသည် SMC KQ2N စီးရီး one-touch fittings များအတွက် တိုက်ရိုက်အစားထိုးမှုဖြစ်သည်။ pneumatic circuit များနှင့် vacuum pipelines များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ ကိရိယာမပါဘဲ တပ်ဆင်ခြင်း၊ ပိုက်ထည့်ခြင်း သို့မဟုတ် အမြန်ဖယ်ရှားရန် လွှတ်တင်ကော်လာကို နှိပ်ပါ။
ရရှိနိုင်သောဖွဲ့စည်းပုံအမျိုးအစားလေးမျိုး:

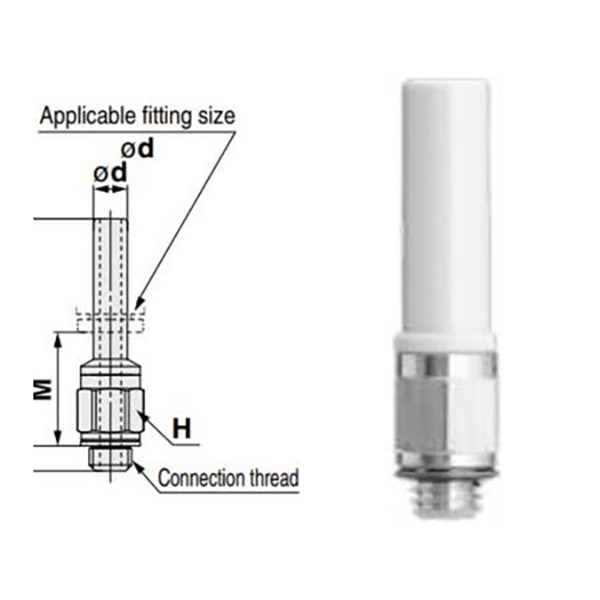

အထီးချည် ပင်စည် အမျိုးအစား (M thread: M5)

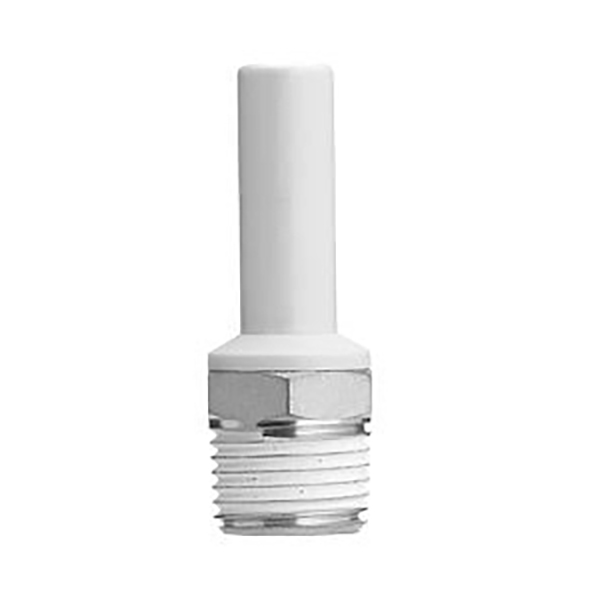

အထီးချည် ပင်စည် အမျိုးအစား (Imperial taper R ချည်: 1/8,1/4,3/8)

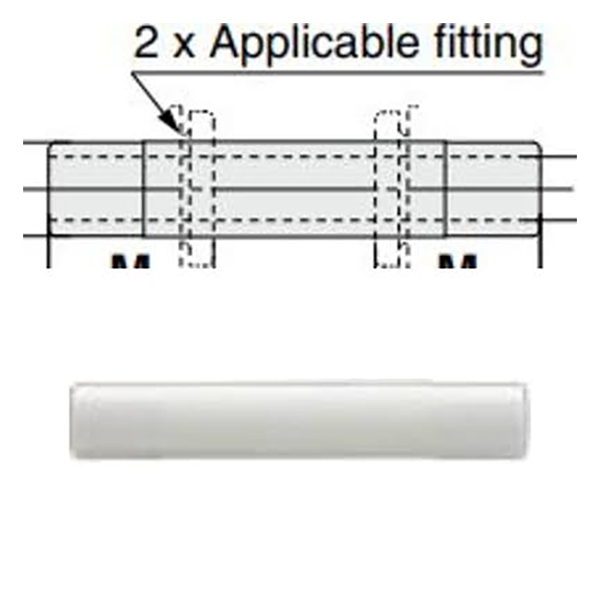

• တူညီသောအချင်း ပင်စည်ဖြောင့် (-99 နောက်ဆက်တွဲ)- နှစ်ခုလုံးသည် တူညီသော OD ပင်စည်ဖြင့် အဆုံးသတ်သည်။

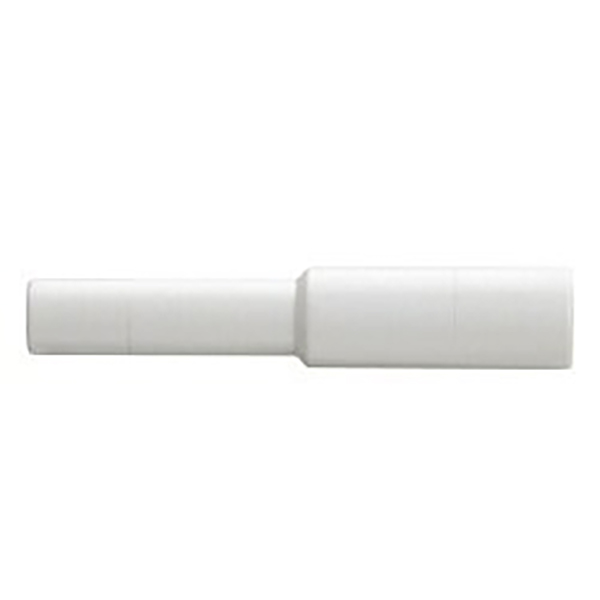

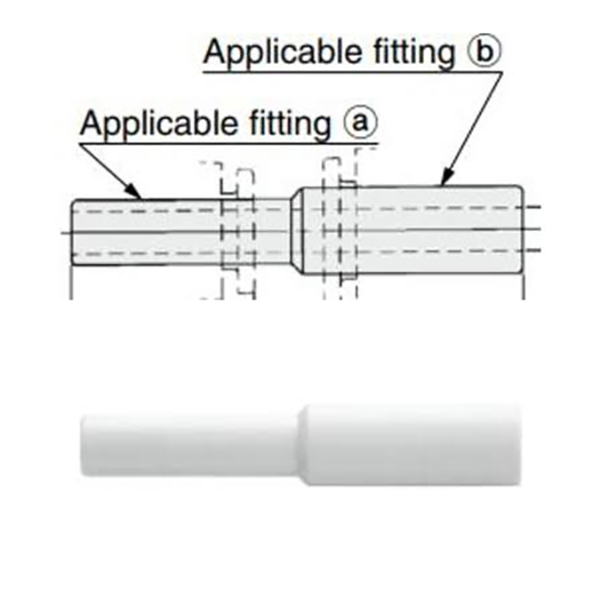

• ပင်စည်ရိုးဖြောင့်လျောက်ပတ်မှုကို လျှော့ချခြင်း- အရွယ်အစားအကူးအပြောင်းအတွက် မတူညီသော အပြင်အချင်းရှိသော ပင်စည်နှစ်ခု
ဥပမာ- KQ2N04-M5
• KQ2N- စီးရီးကုဒ်၊ ပင်မအမျိုးအစားသည် ဖြောင့်လျောက်ပတ်သည်။
• 04: ပြွန်အပြင်ဘက်အချင်း Φ4mm တွန်းထည့်ပါ။
• M5/01S/02S: Male thread သတ်မှတ်ချက်
• စာ-၉၉: တူညီသောအချင်း ပင်စည်ဖြောင့်လျောက်ပတ်သည်။
• 04-06- ပင်စည်လျောက်ပတ်မှုကို လျှော့ချခြင်း၊ ①Φ4 → ②Φ၆
|
Code အပိုင်း |
ဖော်ပြချက် |
|
KQ2N |
စီးရီးကုဒ်- ပင်မအမျိုးအစား ဖြောင့်တန်းစွာ တွန်းထည့်ရန် အံဝင်ခွင်ကျ |
|
၀၄/၀၆/၀၈/၁၀/၁၂/၁၆ |
ပြွန်အပြင်ဘက်အချင်း ΦD (mm) |
|
M5 |
မက်ထရစ်အထီးချည် M5×0.8 |
|
01S/02S/03S |
Imperial R သွယ်တန်းသောကြိုး- R1/8၊ R1/4၊ R3/8 |
|
စာ-၉၉ |
တူညီသောအချင်းသည် ပင်စည်ဖြောင့်လျောက်ပတ်သည်၊ နှစ်ခုလုံးသည် OD တူညီသည်။ |
|
ဂဏန်းနှစ်လုံး e.g.04-06 |
ပင်စည်လျောက်ပတ်မှုကို လျှော့ချခြင်း- ① ဝင်ပေါက် OD၊ ② ထွက်ပေါက် OD |
|
ကုသိုလ်ကံ |
ကန့်သတ်ချက် |
|
အသုံးပြုနိုင်သော Tubing |
PU polyurethane ပြွန်၊ PA နိုင်လွန်ပြွန် |
|
လည်ပတ်မှုဖိအား |
0 ~ 1.0MPa၊ လေဟာနယ်အနုတ်လက္ခဏာဖိအားပတ်လမ်းနှင့်လိုက်ဖက်သည်။ |
|
လည်ပတ်အပူချိန် |
0 ℃ ~ + 60 ℃ |
|
ကိုယ်ထည်ပစ္စည်း |
ပလပ်စတစ်ကိုယ်ထည်; နီကယ်-ချထားသော ကြေးဝါချည်ကြိုးအပိုင်း၊ ချေးခံနိုင်ရည်ရှိသည်။ |
|
တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည် |
ချည်မျှင်ပိတ်ခြင်း အထူးကောင်းမွန်သည်။ |
|
ချိတ်ဆက်မှုနည်းလမ်း |
ဒိုက်ထိုး; ပိုက်ကို ဖြုတ်ရန် ကော်လာကို နှိပ်ပါ။ |
4.1 Metric M Male Thread ဗားရှင်း
|
မော်ဒယ် |
ချည် |
Tube ΦD |
|
KQ2N04-M5 |
M5×0.8 |
Φ၄ |
|
KQ2N06-M5 |
M5×0.8 |
Φ၆ |
4.2 Imperial R Taper Male Thread ဗားရှင်း
|
မော်ဒယ် |
ချည် R |
Tube ΦD |
|
KQ2N04-01S |
R1/8 |
Φ၄ |
|
KQ2N06-01S |
R1/8 |
Φ၆ |
|
KQ2N06-02S |
R1/4 |
Φ၆ |
|
KQ2N08-02S |
R1/4 |
Φ၈ |
|
KQ2N08-03S |
R3/8 |
Φ၈ |
|
KQ2N10-03S |
R3/8 |
Φ၁၀ |
4.3 တူညီသော အချင်း ပင်မဖြောင့် (-99 စီးရီး)
|
မော်ဒယ် |
ΦD |
|
KQ2N04စာ-၉၉ |
Φ၄ |
|
KQ2N06စာ-၉၉ |
Φ၆ |
|
KQ2N08စာ-၉၉ |
Φ၈ |
|
KQ2N10စာ-၉၉ |
Φ၁၀ |
|
KQ2N12စာ-၉၉ |
Φ12 |
|
KQ2N16စာ-၉၉ |
Φ၁၆ |
4.4 ပင်စည်ဖြောင့်လျောက်ခြင်းကို လျှော့ချခြင်း။
|
မော်ဒယ် |
① Stem OD |
② Stem OD |
|
KQ2N04-06 |
Φ၄ |
Φ၆ |
|
KQ2N06-08 |
Φ၆ |
Φ၈ |
|
KQ2N08-10 |
Φ၈ |
Φ၁၀ |
|
KQ2N10-12 |
Φ၁၀ |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ၁၆ |
ချေးခံနိုင်ရည်ရှိပြီး ယုံကြည်စိတ်ချရသောချည်တံဆိပ်ခတ်ခြင်းအတွက် နီကယ်ချထားသော ကြေးဝါကြိုးဖြင့် ပလပ်စတစ်ကိုယ်ထည်
• PU polyurethane လေပြွန်နှင့် PA နိုင်လွန်ပြွန်တို့နှင့် လိုက်ဖက်သည်။
အလုပ်ဖိအား 0 ~ 1.0MPa အဆင့်သတ်မှတ်ထားပြီး၊ လေဟာနယ်အနုတ်လက္ခဏာဖိအားဆားကစ်များအတွက်သင့်လျော်သည်။
• လည်ပတ်အပူချိန်အကွာအဝေး: 0 ℃ ~ + 60 ℃
• ရိုးရှင်းသော တပ်ဆင်ခြင်း- ပြွန်အဆုံးကို ချောမွေ့စေပြီး တိုက်ရိုက်ထည့်သွင်းပါ။ disassembly ပြုလုပ်ရန်အတွက် tubing ကို ဆွဲထုတ်ရန် ရှေ့လွှတ် ကော်လာကို နှိပ်ပါ။
အလိုအလျောက်စနစ်သုံး စက်ယန္တရားများ၊ စက်ရုပ်လက်နက်များ၊ ဖုန်စုပ်စက်များ၊ လေဟာနယ် စုပ်ယူမှုစနစ်များ တင်သွင်းလာသော SMC KQ2N စီးရီးအသုံးအဆောင်များအတွက် တိုက်ရိုက်အစားထိုးခြင်း။
