KQ2U/KQ2UD စီးရီး Y-Type Multi-Port Push-in Fittings

SOLH KQ2U / KQ2UD စီးရီး Y-Type Multi-Port Push-in Fittings | Pneumatic Manifold Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2U/KQ2UD Equivalent Y Multi-outlet One-Touch Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     KQ2U သည် Y-type 1-in 2-out push-in splitter ဖြစ်သည်။ KQ2UD သည် Y-type 1-in 4-out push-in manifold ဖြစ်သည်။ နှစ်ခုစလုံးသည် SOLH KQ2 pneumatic one-touch fitting series နှင့်သက်ဆိုင်သည်။ PBT ကိုယ်ထည်နှင့် နီကယ်ဖြင့်ပြုလုပ်ထားသော ကြေးဝါအထီးချည်ဖြင့် တည်ဆောက်ထားသည်။ PU လေပြွန်အတွက် တိုက်ရိုက် plug-and-play၊ PTFE တိပ်မလိုအပ်ပါ။ 1-to-2/1-to-4 လေဆားကစ်ခွဲခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး SMC KQ2U/KQ2UD နှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ အလိုအလျောက်စက်ကိရိယာများ၊ ဖုန်စုပ်စုပ်ခွက်များနှင့် pneumatic actuator လေဖြန့်ဖြူးမှုတို့တွင် တွင်ကျယ်စွာအသုံးပြုသည်။

     KQ2U- ဝင်ပေါက် 1 ခု၊ ပလပ်ပေါက် 2 ခု (Y-shape 1 မှ 2 ပိုင်း)
     KQ2UD- ဝင်ပေါက် 1 ခု၊ ပလပ်ပေါက် 4 ခု (Y ပုံသဏ္ဍာန် 1 မှ 4 ခွဲ)

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ

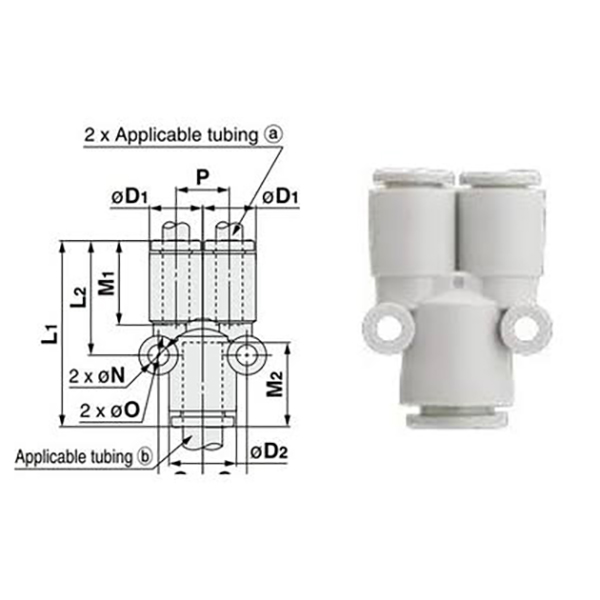

2.1 KQ2U (1-in 2-out Y splitter)

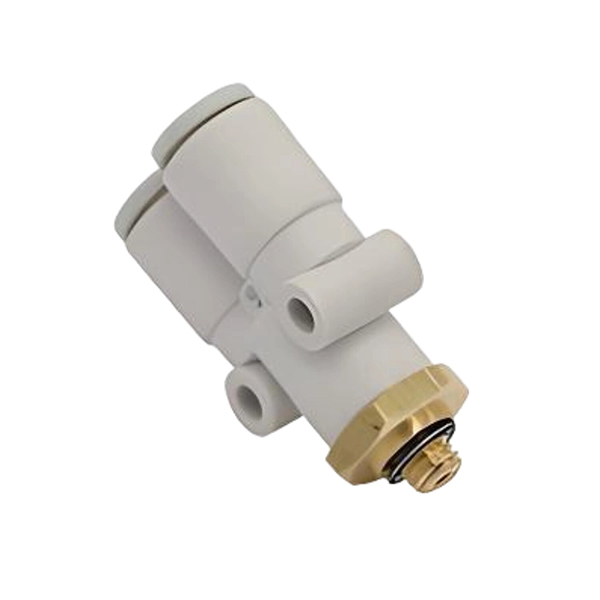

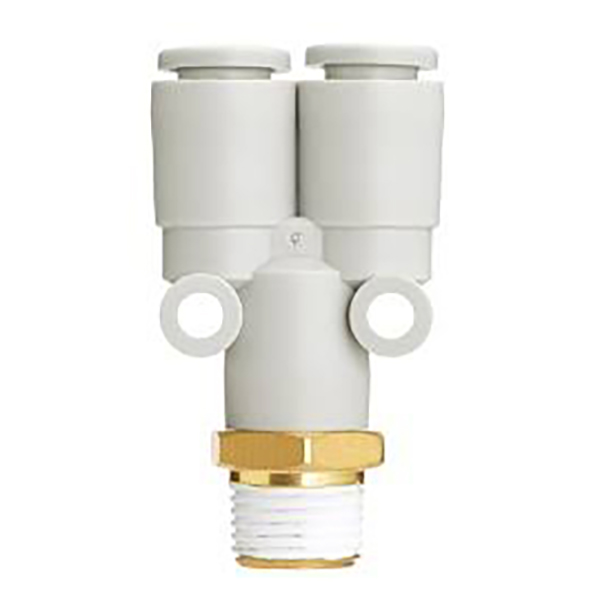

  1.Male thread ဗားရှင်း KQ2Uxx-xxS ဥပမာ- KQ2U06-02S
     KQ2U- Y-type 1-in 2-out fitting
     06: ထွက်ပေါက်များ Φ6mm ၏ Tube OD
     02S- သွယ်လျသောကြိုး R1/4 (S = R အထီးချည်ထီး)
     စာတွဲကုဒ်- 01S=R18၊ 02S=R1/4၊ 03S=R3/8၊ 04S=R1/2

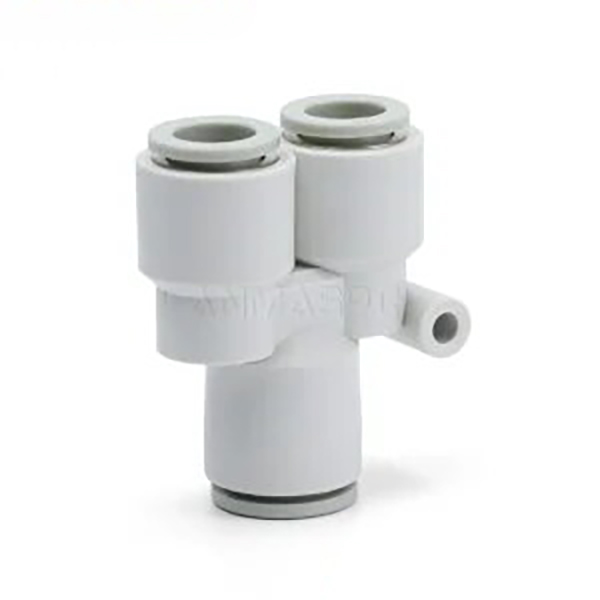

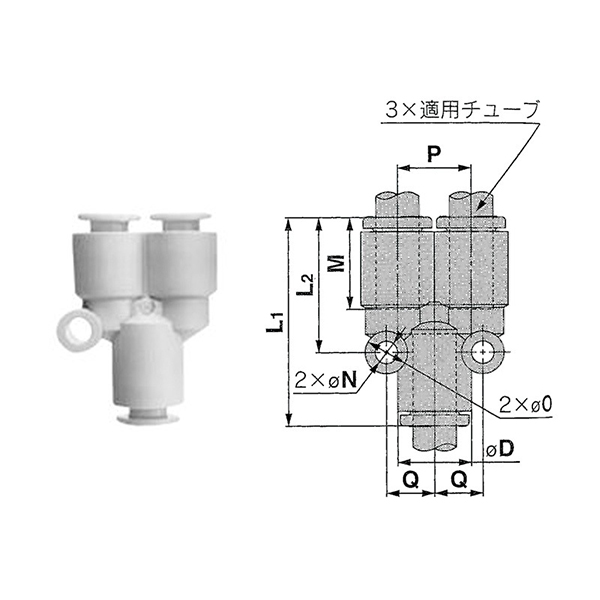

  2.Straight equal-diameter tube version KQ2Uxx-00 ဥပမာ- KQ2U08-00
     ဝင်ပေါက်နှင့် ပလပ်ပေါက်နှစ်ခုသည် Φ8mm အားလုံးတူညီသောပြွန် OD ကို မျှဝေပါသည်။

  3.Straight လျှော့ချဗားရှင်း KQ2Uxx-yy ဥပမာ- KQ2U04-06
     ပလပ်ပေါက်နှစ်ခု Φ4; ပင်မဝင်ပေါက် Φ6၊ မတူညီသော အချင်း ကွဲထွက်ခြင်းကို လျှော့ချသည်။

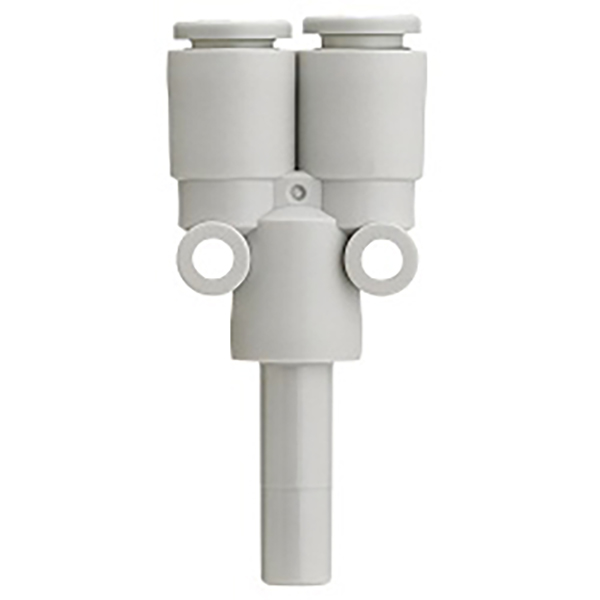

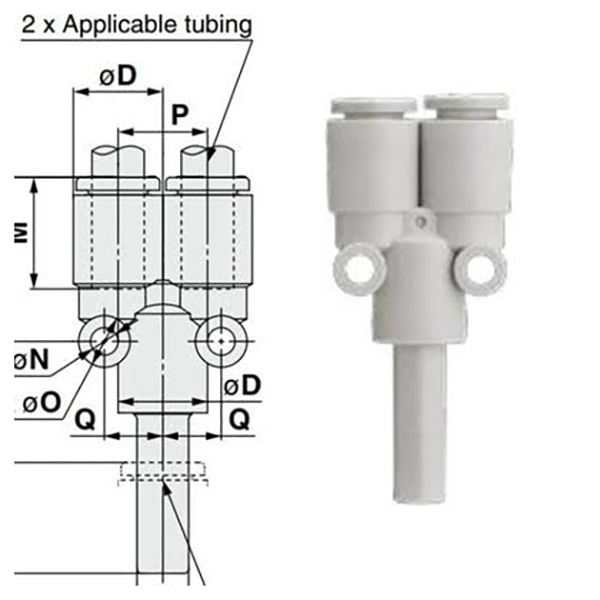

 4. သံဆူးပလပ်ဗားရှင်း KQ2Uxx-99
     အောက်ခြေရှိ ပလပ်စတစ်တောင့်တင်းသော ပလပ်ခုံခွံ၊ 1-in 2-out ကွဲရန်အတွက် အမျိုးသမီး push-in port ထဲသို့ ထည့်သွင်းပါ

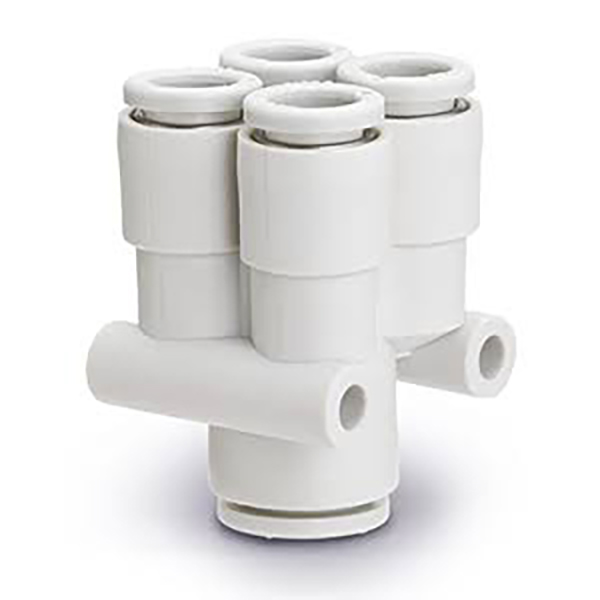

2.2 KQ2UD (1-in 4-out Y manifold)

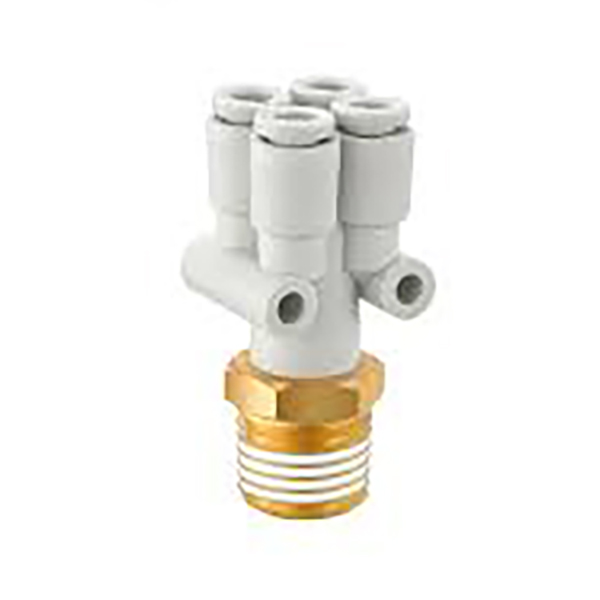

  1. Male thread ဗားရှင်း KQ2UDxx-xxS ဥပမာ- KQ2UD08-03S
     R38 အထီးချည်ဝင်ပေါက်၊ Φ8 ပြွန်အတွက် ထွက်ပေါက်လေးခု

  2. ပြွန်လျှော့ချခြင်းဗားရှင်း KQ2UDxx-yy ဥပမာ- KQ2UD04-06
     ပလပ်ပေါက်လေးခု Φ4၊ ပင်မဝင်ပေါက် Φ6၊ Multi-port ဖြန့်ဖြူးမှုကို လျှော့ချသည်။

3. သတ်မှတ်ချက် အကျဉ်းချုပ်ဇယား

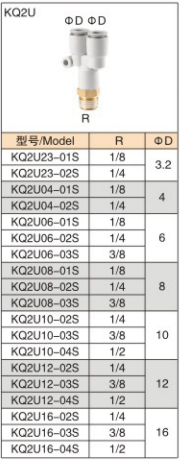

3.1 KQ2U (1-in 2-out Y splitter)

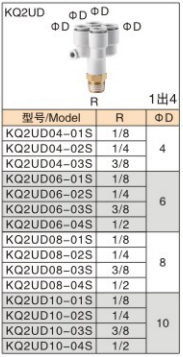

3.2 KQ2UD (1-in 4-out Y manifold)

4. အထွေထွေနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

5. ထုတ်ကုန်အင်္ဂါရပ်များ

     • လျင်မြန်သော တွန်းအား စည်းဝေးပွဲ- ချက်ခြင်းအလုံပိတ်ရန်အတွက် Tubing ကိုထည့်သွင်းထားသည်။ ပြွန်ဖယ်ရှားရန် အဖြူရောင်ထုတ်လွှတ်ကော်လာကို နှိပ်ပါ၊ တပ်ဆင်မှုစွမ်းဆောင်ရည်ကို များစွာတိုးတက်စေသည်။

     • လမ်းကြောင်းပေါင်းစုံလေကြောင်း ဖြန့်ဝေမှု- 1-to-2 ခွဲခြင်းအတွက် KQ2U၊ 1-to-4 ခွဲအတွက် KQ2UD။ လေလမ်းကြောင်းကို ရိုးရှင်းစေရန် ဗဟိုချုပ်ကိုင်ထားသော လေအရင်းအမြစ် ဖြန့်ဖြူးခြင်း။

     • လျှော့ချခြင်း ရွေးချယ်ခွင့် ရရှိနိုင်သည်- မတူညီသော tube အရွယ်အစားချိတ်ဆက်မှုအတွက် တူညီပြီး အချင်းလျှော့ချသည့်ဗားရှင်းများ။

     • ယုံကြည်စိတ်ချရသော ကြိုးပိတ်ခြင်း- မြင့်မားသော corrosion resistance နှင့် စက်ပိုင်းဆိုင်ရာ ခွန်အားဖြင့် နီကယ်-ချထားသော ကြေးဝါအထီးချည်။

     • ကျစ်လစ်သောအရွယ်အစား- ကြိုးကိုင်သူများ၊ ဂျစ်များနှင့် စုပ်ခွက် မော်ဂျူးများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုသော တပ်ဆင်ရန်နေရာအတွက် သေးငယ်သော ခြေရာ။

6. ပုံမှန်အသုံးပြုမှုများ

     • ဖုန်စုပ်ခွက်အခင်းအကျင်း ပိုင်းခြားခြင်း (စုပ်ခွက်များစွာသည် တစ်ခုတည်းသော ဖုန်စုပ်ခွက်ကို မျှဝေသည်)

     • အလိုအလျောက်စနစ်သုံးပစ္စည်းများအတွက် ဆလင်ဒါမျိုးစုံလေ၀င်ပေါက်

     • ထုပ်ပိုးစက်များ၊ 3C စက်ကိရိယာများနှင့် ဆေးထိုးပုံသွင်းစက်များအတွက် အဆုတ်ရောင်ဆားကစ်များ

     • pneumatic စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်းအတွက် လေလိုင်းခွဲခြင်း

7. ထည့်သွင်းခြင်းမှတ်စုများ

     • burrs မပါဘဲ tubing ကို perpendicularly ဖြတ်; burrs သည် အလုံပိတ်လက်စွပ်ကို ခြစ်မိနိုင်ပြီး လေယိုစိမ့်မှုကို ဖြစ်စေသည်။

     • ပြွန်ပိုက်ကို အောက်ခြေအထိ အပြည့်တွန်းပြီး ကော်လာသော့ဖွင့်ထားသည့် ပြွန်ပိုက်ကို လုံခြုံစွာ အတည်ပြုပါ။

     • ရေ၊ ဆီ သို့မဟုတ် အဆိပ်ပြင်းသော အရည်များအတွက် မဟုတ်ပါ။ Compressed Air နှင့် Vacuum Service အတွက်သာ။

     • ပလပ်စတစ်ကွဲအက်ခြင်းကို ကာကွယ်ရန် အဆစ်အမြစ်များကို ထပ်ခါတလဲလဲ ကွေးခြင်းမှ ရှောင်ကြဉ်ပါ။
