KQ2V စီးရီး Pneumatic Push-in Fittings

SOLH KQ2V Series Pneumatic Push-in L Branch Fittings | SMC KQ2V နှင့်ညီမျှသည်။

အမှတ်တံဆိပ်- SOLH by Richge Technology | KQ2V One-Touch Pneumatic L Connector မိသားစု

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     SOLH KQ2V စီးရီးများသည် အကိုင်းမျိုးကွဲများစွာပါရှိသော အထီး-ချည် L-အမျိုးအစား တွန်းထိုးသည့် အမှုန်အမွှား ဆက်စပ်ပစ္စည်းများ ဖြစ်သည်။ pneumatic ဆားကစ်များရှိ လေအရင်းအမြစ်ဖြန့်ဖြူးခြင်းနှင့် ပိုက်လိုင်းလမ်းကြောင်းပြောင်းလဲခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ SMC KQ2V စီးရီးနှင့် အပြည့်အဝ လဲလှယ်နိုင်သည်။ အဖြူရောင် အင်ဂျင်နီယာ ပလတ်စတစ် ကိုယ်ထည်နှင့် နီကယ်ဖြင့် ကြေးဝါကြိုးများဖြင့် တည်ဆောက်ထားသည်။ ကော်မပါဘဲ အမြန်တပ်ဆင်ပါ။ PU & PA pneumatic tubing နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ အလိုအလျောက် စက်ယန္တရားများ၊ ဖုန်စုပ်စက်များနှင့် ဆလင်ဒါပိုက်ပိုက်စနစ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုထားသည်။

  မတူညီသော အပြင်အဆင်လိုအပ်ချက်များအတွက် မော်ဒယ်ခွဲငါးခု-

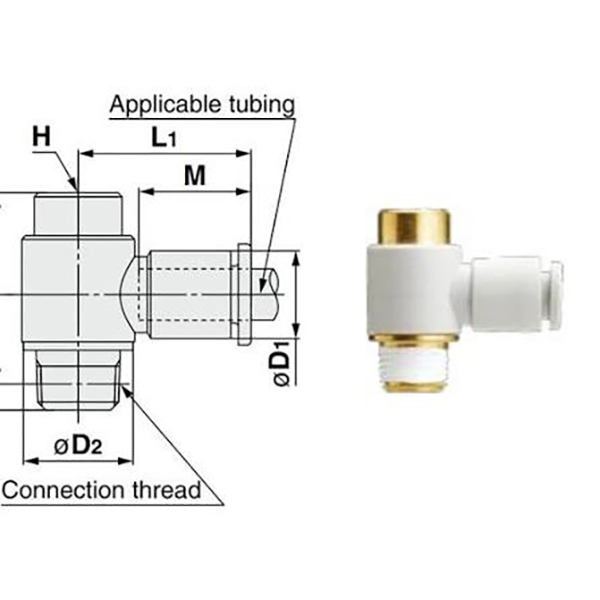

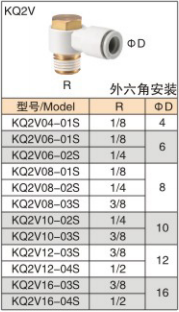

     KQ2V- Standard L အမျိုးအစား တစ်ခုတည်း ထွက်ပေါက်၊ ပြင်ပ hex တပ်ဆင်ခြင်း၊ 1-in 1-out

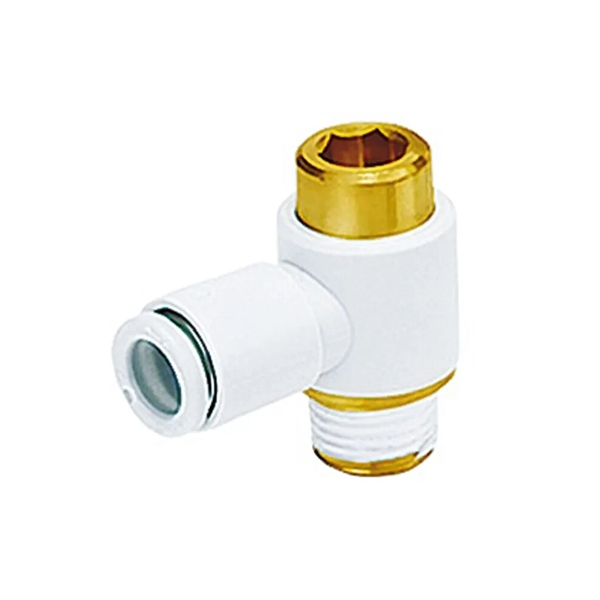

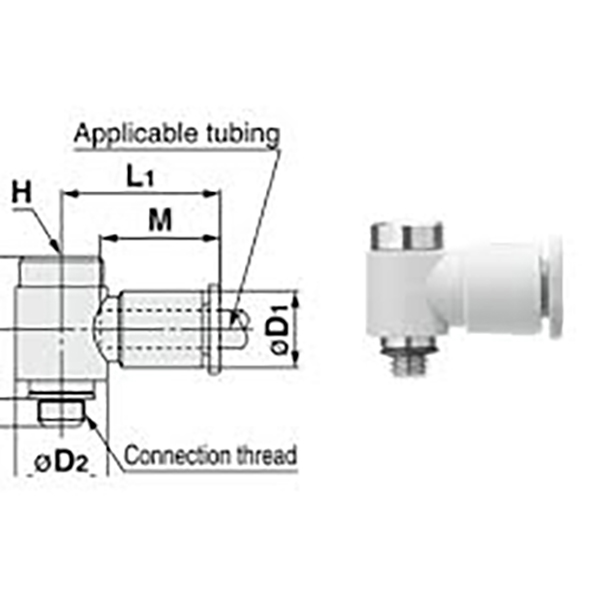

     KQ2VS- Standard L အမျိုးအစား တစ်ခုတည်းထွက်ပေါက်၊ အတွင်းပိုင်း hex socket တပ်ဆင်ခြင်း၊ 1-in 1-out

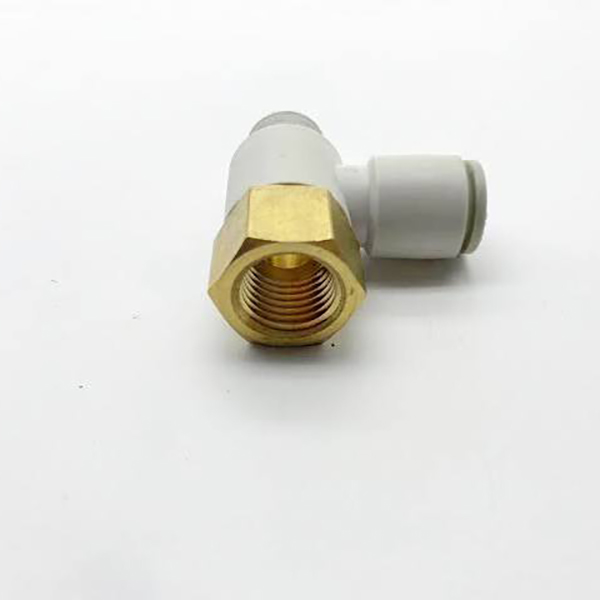

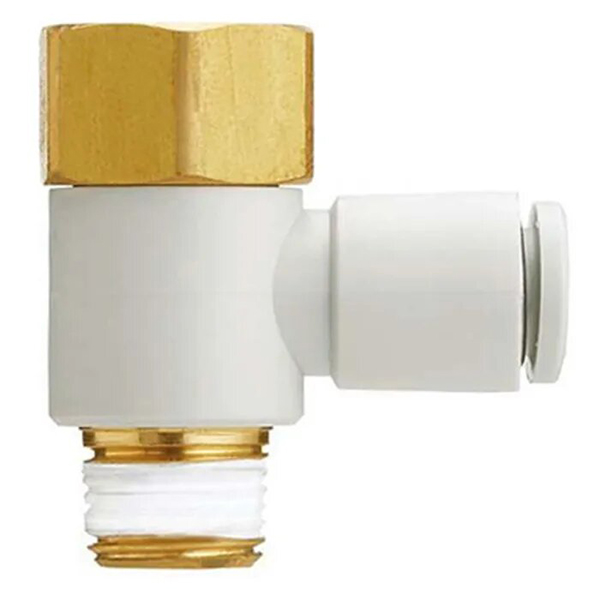

     KQ2VF- Cascadable L အံဝင်ခွင်ကျ၊ အထီး R ချည် + အမျိုးသမီး Rc ချည်၊ စီးရီးချိတ်ဆက်မှု ရနိုင်သည်၊ 1-in 1-out

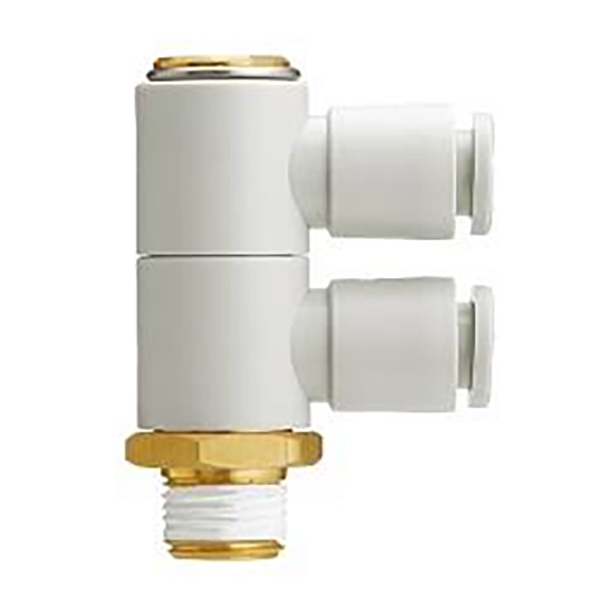

    KQ2VD- ဒေါင်လိုက် ၁-မှ ၂ ကိုင်းဆက်လျောက်ခြင်း၊ ချည်အထီးအပေါက်တစ်ခု၊ တူညီသောအချင်းပိုက်ပေါက်နှစ်ခု

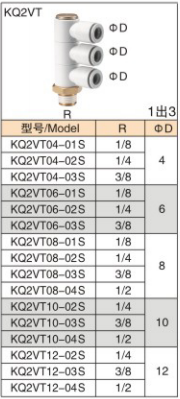

     KQ2VT- ဒေါင်လိုက် ၁-မှ ၃ ကိုင်းဆက်ရန်၊ ချည်အထီးတစ်ချောင်း၊ တူညီသောအချင်းပိုက်ပေါက် ၃ ခု

2. Model Code ရှင်းလင်းချက်

  ဥပမာ- KQ2VD04-01S

      KQ2V = စီးရီးအခြေခံကုဒ်

      D  T / S / F = Structure နောက်ဆက်တွဲ

     D- 1-to-2 ဒေါင်လိုက်အကိုင်းအခက်

     T- ဒေါင်လိုက် အကိုင်း ၁ ခုမှ ၃ ခု

     S: အတွင်းပိုင်း hex L တံတောင်ဆစ်

      F: Cascadable L တံတောင်ဆစ်

     နောက်ဆက်တွဲမရှိပါ- ပြင်ပ hex စံ L တံတောင်ဆစ်

     04 = Tube အပြင်အချင်း ΦD: 4mm

     01S = Male thread R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. သတ်မှတ်ချက် အကျဉ်းချုပ်ဇယား

4. ပစ္စည်းနှင့် လည်ပတ်မှုအခြေအနေများ

5. မော်ဒယ်ခွဲအင်္ဂါရပ်များ

     • KQ2V (ပြင်ပ Hex L တံတောင်ဆစ်): လိမ်ကမာတင်းကျပ်မှုအတွက် ပြင်ပ hex ချည်အဆုံး Standard L တံတောင်ဆစ်။ အသုံးအများဆုံးအခြေခံအမျိုးအစား၊ max Φ16 အရွယ်အစားကြီးမားသောပြွန်ကို ထောက်ပံ့ပေးသည်။

     • KQ2VS (အတွင်းပိုင်း Hex L တံတောင်ဆစ်): thread port တွင် အတွင်းပိုင်း hex ကို တန်ပြန်။ ကျဉ်းမြောင်းသော တပ်ဆင်နေရာအတွက် ဒီဇိုင်းထုတ်ထားသည်။ M5 သေးငယ်သော အပ်ချည်တစ်မျိုးမျိုးသည် အသေးစား ဆလင်ဒါများနှင့် ကိုက်ညီပါသည်။

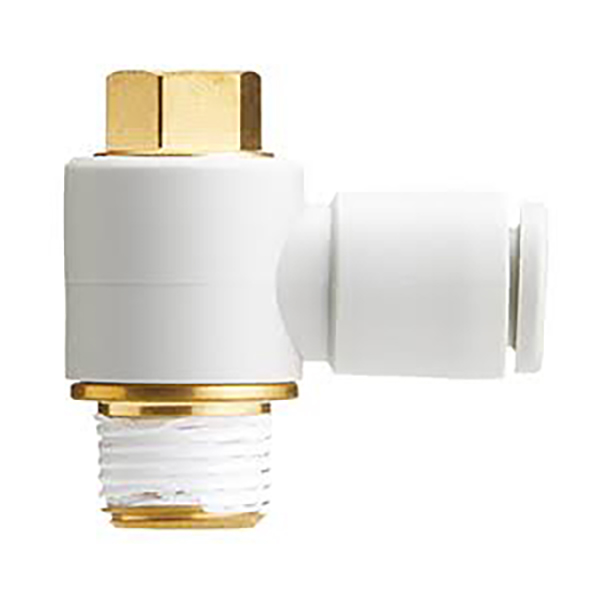

     • KQ2VF (Cascadable L တံတောင်ဆစ်): အမျိုးသား R ကြိုးနှင့် အမျိုးသမီး Rc ကြိုးဖြင့် တပ်ဆင်ထားသည်။ များစွာသော ဆက်စပ်ပစ္စည်းများကို လမ်းကြောင်းများစွာ အကိုင်းအခက်ခွဲခြင်းအတွက် အတွဲလိုက်ချိတ်ဆက်နိုင်ပြီး manifold blocks လိုအပ်ချက်ကို လျှော့ချပေးသည်။

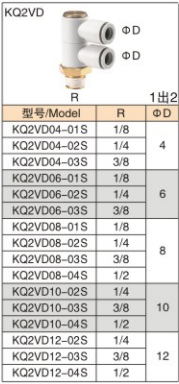

     • KQ2VD (ဒေါင်လိုက် ၁ မှ ၂ ဘဏ်ခွဲ): တစ်ခုတည်းသော ချည်မျှင်လေဝင်ပေါက်၊ ဒေါင်လိုက် အညီအမျှ ပြွန်ပေါက်နှစ်ခုအဖြစ် ကွဲသွားပါသည်။ ကျစ်လစ်သိပ်သည်းစွာ 1-in-2-out air distribution သည် စုစုပေါင်း fit count ကို လျော့နည်းစေသည်။

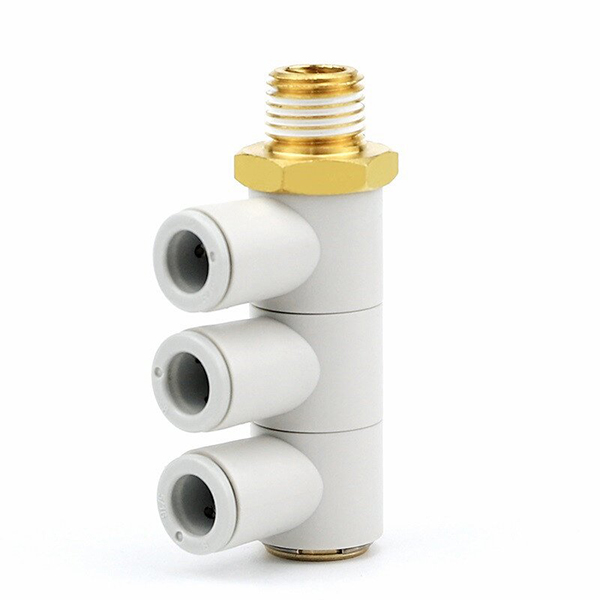

     • KQ2VT (ဒေါင်လိုက် ၁ မှ ၃ ဘဏ်ခွဲ): တစ်ခုတည်းသော ချည်မျှင်လေဝင်ပေါက်၊ ဒေါင်လိုက် အညီအမျှ ပြွန်ပေါက် ၃ပေါက်အဖြစ် ကွဲသွားပါသည်။ အလိုအလျောက်စနစ်တွင် Multi-suction-cup လေဖြန့်ဖြူးခြင်းအတွက် အသုံးများသော Mini air manifold

6. တပ်ဆင်ခြင်း ညွှန်ကြားချက်များ

     •  ပြွန်အဆုံးကို ထောင့်မှန်နှင့် အပြားလိုက်ဖြတ်ပါ။ လော့ခ်ကျကြောင်းအတည်ပြုရန် "ကလစ်" ကိုကြားရသည်အထိ ပိုက်ပိုက်ကို အံဝင်ခွင်ကျဖြစ်အောင် တည့်တည့်ထည့်ပါ။

     •  ပြွန်ဖယ်ရှားခြင်း- အံဝင်ခွင်ကျရှိ အဖြူရောင်လွှတ်ကော်လာကို နှိပ်ပြီး ပြွန်အပြင်ဘက်သို့ တစ်ပြိုင်နက် ဆွဲထုတ်ပါ။

     •  PTFE တိပ်ကို ကြိုးများပေါ်တွင် ပတ်ပါ။ hex အပိုင်းတွင်သာတင်းကျပ်; ကွဲအက်ခြင်းမှ ကာကွယ်ရန် ပလပ်စတစ်ကိုယ်ထည်ပေါ်တွင် torque ကို ဘယ်တော့မှ မသုံးပါနှင့်။

     •  နံပါတ်စဉ်ချိတ်ဆက်မှုတွင် KQ2VF စီးရီးအတွက်၊ လေယိုစိမ့်မှုမဖြစ်စေရန် သင့်လျော်သောချည်အလုံပိတ်သေချာပါစေ။

7. အပလီကေးရှင်းအခြေအနေများ

     • အလိုအလျောက်စက်များ

     • စက်ရုပ်ဖုန်စုပ်ခွက်စနစ်များ

     • pneumatic ဆလင်ဒါများအတွက် လေအရင်းအမြစ်ဖြန့်ဖြူးခြင်း။

     • ထုတ်လုပ်မှုလိုင်းများတွင် Pneumatic ဆားကစ်များ

     • ထုပ်ပိုးမှုဆိုင်ရာ စက်ယန္တရားများနှင့် စမ်းသပ်တပ်ဆင်ထားသော လေဆားကစ်များ
