အမှတ်တံဆိပ်- SOLH by Richge Technology | KQ2W Extended L-Type One-Touch Elbow
 |
 |
 |
KQ2W စီးရီးသည် SOLH KQ2 pneumatic fitting မိသားစုအတွင်း L-type တိုးချဲ့ပင်မတွန်းထိုးတံတောင်ဆစ်ဖြစ်သည်။ 90° ညာထောင့်တည်ဆောက်မှု။ အဆုံးအထီးချည်တစ်ထည် (အင်ပါယာ R သွယ်တန်းထားသောချည်/မက်ထရစ် M ကောင်းသောချည်မျှင်)၊ အခြားတစ်ဖက်မှာ PU/PA အနုစိတ်ပြွန်ထည့်သွင်းခြင်းအတွက်ဖြစ်သည်။ စီးရီးတွင် ပိုက်လိုင်း ရှည်လျားခြင်းနှင့် အတားအဆီး ရှောင်ရှားခြင်းအတွက် ပိုက်လိုင်းချိတ်ဆက်မှုအတွက် အစွန်းနှစ်ဖက်စလုံးတွင် အလျှော့မပေးသော တိုးချဲ့ဗားရှင်း KQ2Wxx-99 လည်း ပါဝင်သည်။
Core အားသာချက်: တိုးချဲ့ပင်စည်ဒီဇိုင်းသည် တပ်ဆင်နေရာ ကန့်သတ်ချက်များကို ဖြေရှင်းပေးပြီး စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်များကို ဖြေရှင်းပေးသည်။ တစ်ချက်ထိဖွဲ့စည်းပုံ၊ ကိရိယာမပါသော ပြွန်ထည့်သွင်းခြင်းနှင့် ဖယ်ရှားခြင်း ပလပ်စတစ်ကိုယ်ထည် + ကြေးဝါကြိုးချည်ထားသောအပိုင်း၊ အိုမင်းရင့်ရော်မှုကို ဆန့်ကျင်သော၊ အနုမြူနှင့် ဖုန်စုပ်ဆားကစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ ပြည်ပပရောဂျက်များအတွက် SMC KQ2W စီးရီးအတွက် တိုက်ရိုက်သွင်းကုန်အစားထိုး။
ဖော်မတ်- KQ2W □□ - □□S
KQ2W- L-type တိုးချဲ့တံတောင်ဆစ်အတွက် စီးရီးကုဒ်
□□- ပြွန်အပြင်ဘက်အချင်း ΦD (02=2mm၊23=3.2mm၊04=4mm၊06=6mm၊08=8mm၊10=10mm၊12=12mm၊16=16mm)
နောက်ဆက်တွဲ-01S02S/03S/04S- Imperial R အထီးချည် (1/8",1/4",3/8",1/2")

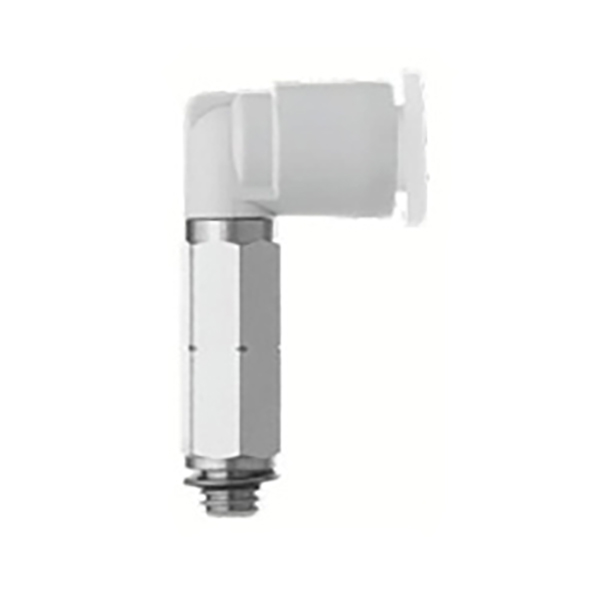

M3GM5- မက်ထရစ်အထီးချည် M3×0.5 / M5×0.8
-99- လျှော့မပေးသော တိုးချဲ့ဗားရှင်း၊ နှစ်ခုလုံးသည် တူညီသော အချင်းပြွန်ချိတ်ဆက်မှု၊ ချည်မျှင်မရှိပါ။
|
ကုသိုလ်ကံ |
ကန့်သတ်ချက် |
|
ကိုယ်ထည်ပစ္စည်း |
PBT အင်ဂျင်နီယာ ပလတ်စတစ်၊ မြင့်မားသောသက်ရောက်မှုခံနိုင်ရည် |
|
ကြိုးအပိုင်း |
သံချေးတက်ခြင်းမှ ကာကွယ်ရန် နီကယ်ဖြင့် ကြေးဝါဖြင့် ပြုလုပ်ထားသည်။ |
|
တံဆိပ်ရိုက်ပစ္စည်း |
NBR နိုက်ထရစ်ရော်ဘာ |
|
လိုက်ဖက်သော Tubing |
PU ပြွန်၊ PA နိုင်လွန်အဆုတ်ရောင်ပြွန် |
|
အလုပ်ဖိအား |
0 ~ 1.0MPa၊ လေဟာနယ်အတွက် သုံးနိုင်သည်။ |
|
လည်ပတ်အပူချိန် |
-20 ℃ ~ + 60 ℃ |
|
ချိတ်ဆက်မှုနည်းလမ်း |
ဒိုက်ထိုး; ပိုက်ထည့်ရန် သို့မဟုတ် ဖြုတ်ရန် ဖိထားသော လက်စွပ် |

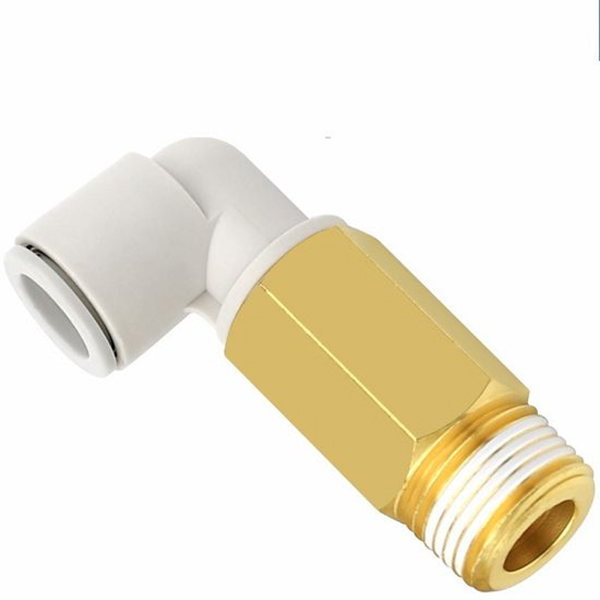

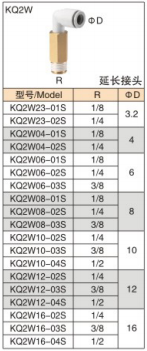

4.1 Imperial R Thread ဗားရှင်း (Brass Male Thread)
|
မော်ဒယ် |
Male Thread R |
Tube ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Metric M Thread ဗားရှင်း
|
မော်ဒယ် |
Male Thread |
Tube ΦD |
|
KQ2W02-M3G |
M3×0.5 |
2 |
|
KQ2W02-M5 |
M5×0.8 |
2 |
|
KQ2W23-M3G |
M3×0.5 |
3.2 |
|
KQ2W23-M5 |
M5×0.8 |
3.2 |
|
KQ2W04-M3G |
M3×0.5 |
4 |
|
KQ2W04-M5 |
M5×0.8 |
4 |
|
KQ2W06-M5 |
M5×0.8 |
6 |

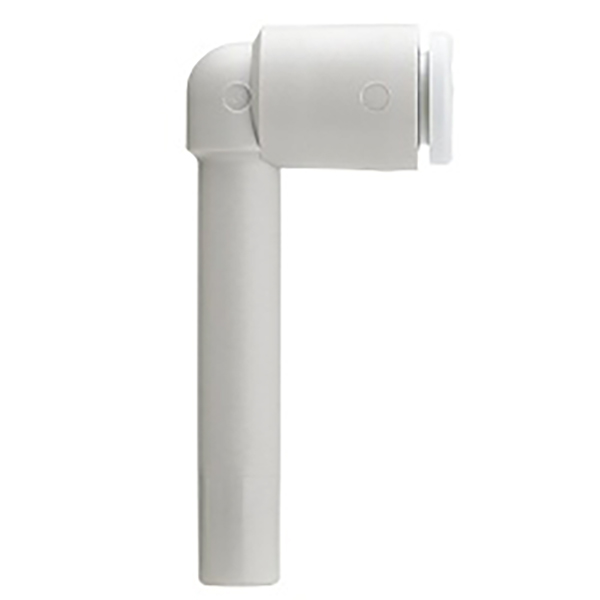

4.3 အလျှော့မပေးသော တိုးချဲ့ဗားရှင်း (Tube to Tube၊ Thread မရှိ)
|
မော်ဒယ် |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• ဆလင်ဒါများ၊ ဖုန်စုပ်စက်များနှင့် ဆိုလီနွိုက်အဆို့ရှင်များအတွက် စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်များကို ရှောင်ကြဉ်ပါ။ တိုးချဲ့ပြီး ပိုက်လိုင်းလမ်းကြောင်းကို ပြန်ညွှန်ပါ။
• စက်ရုပ်ဖုန်စုပ်ခွက်ဆားကစ်များအတွက် 90° တိုးချဲ့ပြွန်လမ်းကြောင်းလမ်းကြောင်း
• မူရင်း SMC KQ2W အတွက် တိုက်ရိုက်အစားထိုးခြင်း၊ ကုန်ကျစရိတ်လျှော့ချရန်အတွက် သွင်းကုန်အစားထိုးခြင်း။
• ပိုက်များကို ဒေါင်လိုက်နှင့် အပြားလိုက်ဖြတ်ပြီး တံဆိပ်ခတ်ခြင်းကိုအာမခံရန် အောက်ခြေအထိ အပြည့်ထည့်ပါ။
• PTFE တိပ်ကို ကြိုးများပေါ်တွင် ပတ်ထားနိုင်သည်။ အံဝင်ခွင်ကျဖြစ်ခြင်းမှ ကာကွယ်ရန် ချည်မျှင်များကို အလွန်တင်းကျပ်ခြင်း မပြုပါနှင့်။
• ပြွန်ဖယ်ရှားခြင်း- အဖြူရောင်ထုတ်လွှတ်မှုလက်စွပ်ကို နှိပ်ပြီး ပြွန်အပြင်ဘက်သို့ တစ်ပြိုင်နက် ဆွဲထုတ်ပါ။
