KQ2X / KQ2XD စီးရီးများ ဖြတ်တောက်ခြင်း Multi-Way Push-in Fitting

SOLH KQ2X / KQ2XD စီးရီး Y ကို လျှော့ချခြင်း နှင့် Multi-Way Push-in Fitting | SMC Equivalent Pneumatic Splitter

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2X / KQ2XD အစားထိုးခြင်း Y နှင့် 4-Way Push-in Splitter ကိုလျှော့ချခြင်း

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

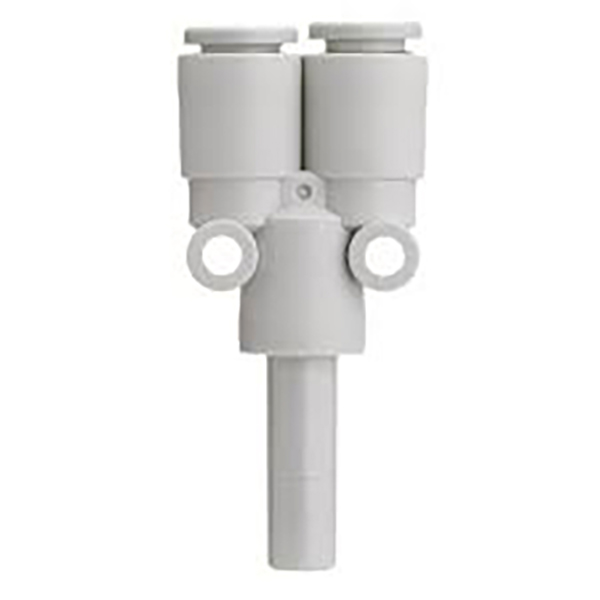

KQ2X စီးရီး- Y-Type Splitter ကို လျှော့ချခြင်း၊ 1 in 2 ထွက်ခြင်း။

     KQ2X သည် Y ပုံသဏ္ဍာန် 1-to-2 တွန်းအားကို လျှော့ချနိုင်သော အံဝင်ခွင်ကျ ဖြစ်သည်။ Port ② သည် single stem port တစ်ခုဖြစ်သည်။ ပို့တ် ① တွင် တူညီသော push-in port နှစ်ခု ပါဝင်သည်။ ၎င်းသည် ဝင်လာသောလေစီးကြောင်းတစ်ခုအား မတူညီသော ဝင်ပေါက်နှင့် ထွက်ပေါက်ပြွန်အရွယ်အစားများဖြင့် တူညီသောအချင်းအထွက်နှစ်ခုအဖြစ် ပိုင်းခြားကာ pneumatic circuit များနှင့် vacuum line ဖြန့်ဖြူးမှုအတွက် လျှော့ချခြင်းနှင့် ပိုက်လိုင်းအကိုင်းအခက်များကို သိရှိနားလည်စေသည်။

     ပစ္စည်း- PBT ပလပ်စတစ်ကိုယ်ထည်၊ NBR တံဆိပ်ခတ်ကွင်း။ PU/PA pneumatic tubing နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ လျင်မြန်သော တွန်းအားချိတ်ဆက်တပ်ဆင်မှု၊ PTFE တိပ်မလိုအပ်ပါ။

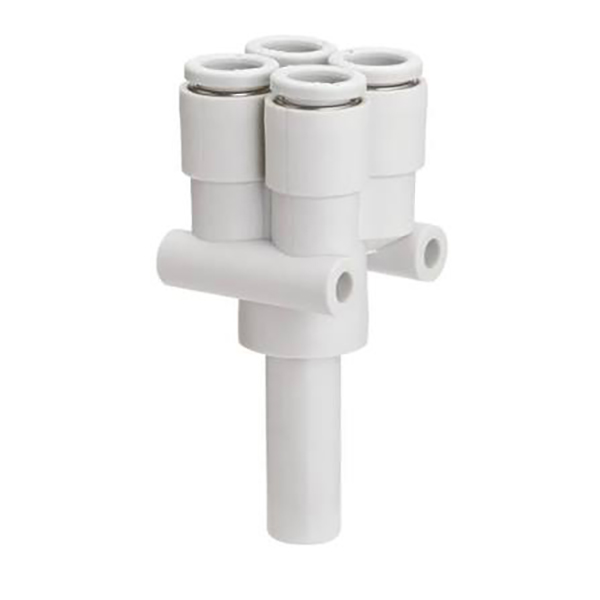

KQ2XD စီးရီး- Cross Type 4-Way Splitter၊ 1 In 4 Out

     KQ2XD သည် multi-port push-in fitting 1-to-4 ကို လျှော့ချပေးသည်။ Port ② သည် single stem port တစ်ခုဖြစ်သည်။ ဆိပ်ကမ်း ① သည် ထပ်တူထပ်မျှသော push-in port လေးခုကို ထောက်ပံ့ပေးသည်။ ၎င်းသည် ဒီဇိုင်းလျှော့ချခြင်းဖြင့် တပ်ဆင်နေရာလွတ်ကို ချွေတာခြင်းဖြင့် လေထောက်ပံ့မှုတစ်ခုအား တူညီသောအကိုင်းလေးခုအဖြစ် ပိုင်းခြားထားသည်။ Multi-station အသေးစား ဖုန်စုပ်စက် သို့မဟုတ် အမှုန်အမွှားဖြန့်ဖြူးခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

KQ2X နှင့် တူညီသော ပစ္စည်း- PBT ကိုယ်ထည် + NBR ဖျံများ၊ တွန်းသွင်းဖွဲ့စည်းပုံ၊ PU နှင့် နိုင်လွန်လေပြွန်တို့ဖြင့် တွဲဖက်အသုံးပြုနိုင်သည်။

2. Model Code ရှင်းလင်းချက်

KQ2X စီးရီး

  ဖော်မတ်- KQ2XXX-XX
     ပထမဂဏန်းနှစ်လုံး- အကိုင်းအခက်အပေါက်နှစ်ခု၏ Tube OD (Port ①)
     နောက်ဆုံးဂဏန်းနှစ်လုံး- ပင်မဝင်ပေါက်ပေါက်၏ အပြင်ဘက်အချင်း (Port ②)
     ဥပမာ- KQ2X04-06 → ဆိပ်ကမ်း ①- နှစ်ထပ် × Φ4 တွန်းဝင်ပေါက်များ; ဆိပ်ကမ်း ②: Φ6 ပင်စည်

KQ2XD စီးရီး

   ဖော်မတ်- KQ2XDXX-XX
     ပထမဂဏန်းနှစ်လုံး- အကိုင်းအခက်အပေါက်လေးခု၏ Tube OD (Port ①)
     နောက်ဆုံးဂဏန်းနှစ်လုံး- ပင်မဝင်ပေါက်ပေါက်၏ အပြင်ဘက်အချင်း (Port ②)
     ဥပမာ- KQ2XD04-06 → ဆိပ်ကမ်း ① တွင် လေးခု × Φ4 ဆိပ်ကမ်းများ; ဆိပ်ကမ်း ②: Φ6 ပင်စည်

3. အဓိကနည်းပညာပိုင်းဆိုင်ရာသတ်မှတ်ချက်များနှင့် တပ်ဆင်ခြင်းလမ်းညွှန်

တပ်ဆင်ခြင်းညွှန်ကြားချက်များ

     • ပိုက်ကို လေးထောင့်ကျကျ ဒေါင်လိုက်ဖြတ်ပါ၊ ထိုင်သည်အထိ အံဝင်ခွင်ကျထဲသို့ အပြည့်ထည့်ပါ။

     • ပိုက်ကို ဖယ်ရှားရန်- ဦးစွာ လွှတ်တင်ရန် အသံမြည်ပြီး ပိုက်ကို ဆွဲထုတ်ပါ။

ကွဲပြားခြင်းလမ်းညွှန်

     • KQ2X- ဝင်ပေါက် 1 ခု၊ ပလပ်ပေါက် 2 ခု (Y-type 2-way splitter)

     • KQ2XD- ဝင်ပေါက် 1 ပေါက်၊ ပလပ်ပေါက် 4 ပေါက် (လမ်းဖြတ် 4 လမ်းခွဲ)

လျှောက်လွှာအခြေအနေများ

     • အလိုအလျောက်စနစ်ဖြင့်စုတ်ယူသည့်ခွက်များစွာအတွက် ဖုန်စုပ်ဆားကစ်ဖြန့်ဖြူးခြင်း။

     • သေးငယ်သောဂျစ်များ၊ 3C နှင့် ထုပ်ပိုးမှုဆိုင်ရာပစ္စည်းများအတွက် အဆုတ်အကိုင်းအခက်

     • Multi-station အသေးစား လေဟာနယ် မော်ဂျူးများအတွက် ကျစ်ကျစ်လစ်လစ် အ manifold

     • ခြေရာကို လျှော့ချခြင်းဖြင့် စက်ရုပ်အဆုံး effector လေလိုင်းကို ပိုင်းခြားခြင်း။
