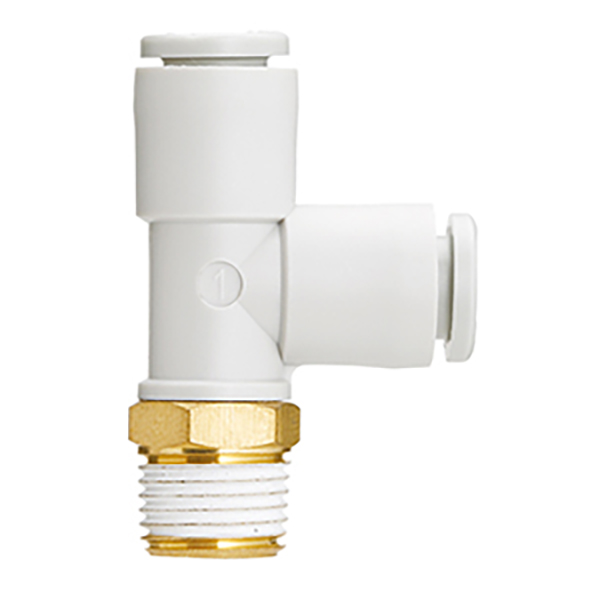

KQ2Y Series Male Run Tee Push-in Fitting

SOLH KQ2Y Series Male Run Tee Push-in Fitting | ဝန်ဆောင်မှု Tee Pneumatic Connector

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2Y Equivalent Male Run Tee (Service Tee) One-Touch Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

     KQ2Y သည် SOLH KQ2 one-touch fitting series ၏ Male Run Tee (အများအားဖြင့် Service Tee ဟုခေါ်သည်) ဖြစ်သည်။ ၎င်း၏အဓိကဖွဲ့စည်းပုံမှာချည်ထီးအဝင် ၁ ခု + တူညီသော အချင်း တွန်းဝင်ပေါက်များ ၂ ခု. ၎င်းသည် ပင်မချည်မျှင်ဆိပ်ကမ်းမှ လေပြွန်နှစ်ခုကို တိုက်ရိုက်ခွဲထုတ်ပြီး pneumatic စနစ်များတွင် အသုံးအများဆုံး ကိုင်းဆက်ကိရိယာများထဲမှ တစ်ခုဖြစ်သည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ

  မော်ဒယ်ခွဲခြမ်းစိတ်ဖြာခြင်း ဥပမာ-KQ2Y06-01AS
     KQ2- KQ2 စီးရီး ဒုတိယမျိုးဆက် push-in fitting (အဖြူရောင်ကိုယ်ထည်)
     Y- Run Tee၊ အထီး T-type tee (ချည်ကြိုး ၁ ချောင်း၊ တွန်းဝင်ပေါက် ၂ ခု)
     06- တွန်းဝင်ပေါက်များအတွက် ပြွန်အပြင်ဘက်အချင်း- φ6mm
     01- အထီးချည်သတ်မှတ်ချက် (R18; မက်ထရစ် M3/M5/M6)
     A- ထပ်ခါတလဲလဲ တပ်ဆင်ခြင်းအတွက် Gasket တံဆိပ်၊ S- ကြိုတင်အသုံးပြုထားသော အပ်ချည်ကြိုး၊ ပြန်သုံး၍မရသော၊ N: နီကယ်-ချထားသည့် ချေးခံနိုင်ရည်ရှိသည်။

  ဥပမာ-KQ2Y04-M5A → M5 အထီးချည်ဝင်ပေါက်၊ φ4mm နှစ်ထပ် တွန်းဝင်ပေါက်များ၊ gasket တံဆိပ်။

3. ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

  3.1 T-Type Structure (1 In, 2 Out)

     • ဝင်ပေါက်- အမျိုးသားချည်မျှင် (Metric M / Imperial R)၊ အဆို့ရှင်များ၊ လေဆလင်ဒါများနှင့် ပင်မပိုက်လိုင်းများသို့ ချိတ်ဆက်သည်

     • ဆိုင်များ- PU / နိုင်လွန်ပြွန်၊ ကိရိယာမပါဘဲ ချိတ်ဆက်မှုအတွက် တူညီသောအချင်း တွန်းဝင်ပေါက် ၂ ခု

     • ကြိုးအဆုံးကို ထောက်ခံသည်။360° လှည့်ခြင်း။. ပိုက်လိုင်းပေါ်ရှိ လိမ်နေသောစိတ်ဖိစီးမှုကို ဖယ်ရှားရန် တပ်ဆင်ပြီးနောက် လမ်းကြောင်းကို လွတ်လပ်စွာ ချိန်ညှိနိုင်သည်။

  3.2 အဓိက အားသာချက်များ

     • ဝန်ဆောင်မှုအတွက် အဆင်ပြေသော ဒီဇိုင်း ပင်မပိုက်ကို ဖြတ်ရန် မလိုအပ်ပါ။ ဆားကစ်ထပ်ဖြည့်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူစေရန် threaded port မှ တိုက်ရိုက်အကိုင်းအခက်။

     • ကျစ်လစ်ပြီး ပေါ့ပါးသည်- PBT ပလပ်စတစ်ကိုယ်ထည် + နီကယ်ချထားသည့် ကြေးဝါချည်၊ ခြေရာနှင့် အလေးချိန်နည်းသည်။

     • ဖုန်စုပ်စက်- -100kPa လေဟာနယ်မှ 1.0MPa အပြုသဘောဆောင်သောဖိအားအထိ အလုပ်လုပ်သည်၊ ဖုန်စုပ်ဆားကစ်များအတွက် သင့်လျော်သည်။

     • မြင့်မားသောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်- NBR တံဆိပ်ခတ်ကွင်း။ Type A gasket သည် ထပ်ခါတလဲလဲ disassembly ပြုလုပ်နိုင်သည်၊ Type S သည် ယိုစိမ့်မှုကို ကာကွယ်ပေးသည်။

     • လွယ်ကူသောပြွန်ထုတ်လွှတ်မှု- အဝိုင်း ခလုတ်။ ပြွန်အပြင်ဘက်နံရံကို မထိခိုက်စေဘဲ ပြွန်ဖယ်ရှားရန် နှိပ်ပါ။

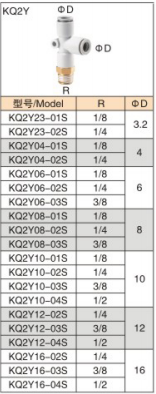

4. Model & Specification List

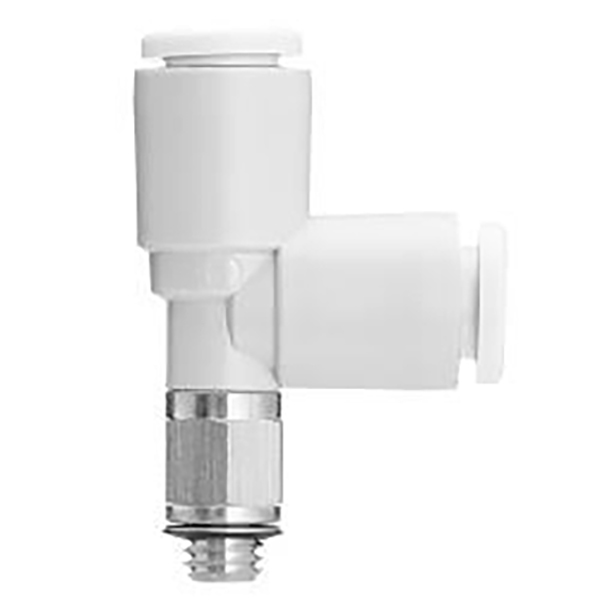

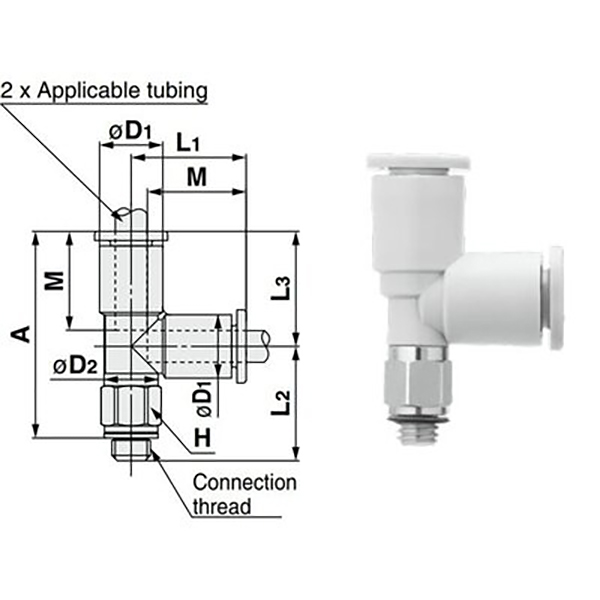

  4.1 မက်ထရစ်ကြိုး (M3/M5/M6)

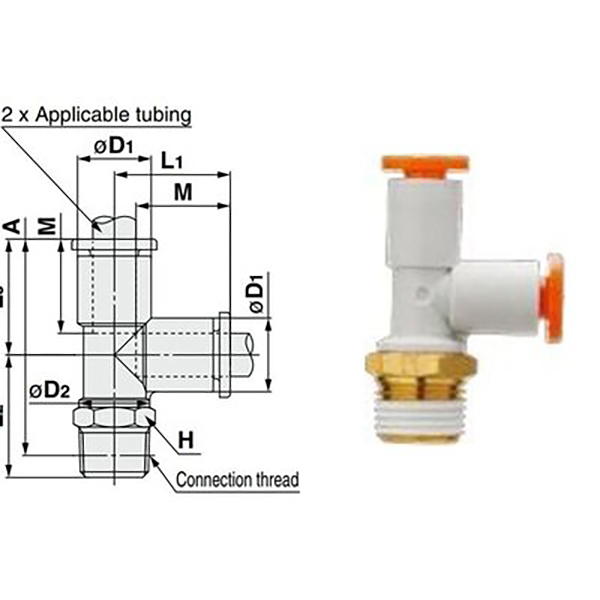

  4.2 Imperial Pipe Thread (R1/8 ~ R1/2၊ Industry Standard)

5. အထွေထွေနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (KQ2 Series Standard)

6. ရွေးချယ်မှု နှိုင်းယှဉ်မှု- KQ2Y vs KQ2D vs KQ2T

7. ရွေးချယ်ခြင်းနှင့် တပ်ဆင်ခြင်း လမ်းညွှန်ချက်များ

  ရွေးချယ်ရေးလမ်းညွှန်

     • ဆိုလီနွိုက် အဆို့ရှင်/ဆလင်ဒါ အထီးချည်ပေါက်မှ အကိုင်းအခက် → KQ2Y (ဥပမာ KQ2Y06-01AS)

     • အလယ်အလတ်ပြွန်တွင် 1-to-2 ကွဲသည်၊ ဆူညံသံနည်းပါးသောလိုအပ်ချက် → KQ2D

     • ပုံမှန် ညာထောင့်ခွဲ၍ ကုန်ကျစရိတ်-အကဲဆတ်သော ပရောဂျက် → KQ2T

  ထည့်သွင်းခြင်းမှတ်စုများ

     • တံမြက်ပေါက်မရှိဘဲ အပြားလိုက်ဖြတ်ပါ။ လေယိုစိမ့်မှုမဖြစ်စေရန် ကလစ်တစ်ချက်နှိပ်သံကြားသည်အထိ ပိုက်လုံးအပြည့်ထည့်ပါ။

     • အမျိုးအစား A (gasket) ကို ထပ်ခါတလဲလဲ တပ်ဆင်နိုင်သည်။ Type S (pre-coated sealant) ကို ဖြုတ်တပ်ပြီးပါက ပြန်လည် sealant လိုအပ်ပါသည်။

     • ဖုန်စုပ်စုပ်ပလီကေးရှင်းများအတွက်၊ တည်ငြိမ်သောလေဟာနယ်အဆင့်ကိုထိန်းသိမ်းထားရန် NBR တံဆိပ်ပါသော Type A ကိုရွေးချယ်ပါ။

8. ပုံမှန်အသုံးပြုမှုများ

     • Solenoid valve outlet အကိုင်းအခက်- KQ2Y06-01AS သည် လေဆလင်ဒါနှစ်လုံးကို ထောက်ပံ့ပေးရန်အတွက် 5/2-way solenoid valve ၏ R1/8 port တွင် တပ်ဆင်ထားသည်။

     • စင့်ခ်လုပ်ထားသော ဆလင်ဒါထိန်းချုပ်မှု- KQ2Y08-02AS သည် ပင်မ R1/4 threaded port တွင် KQ2Y08-02AS သည် φ8 ပြွန်နှစ်ခုသို့ ခွဲ၍ ဆလင်ဒါနှစ်ခုကို ထပ်တူပြုခြင်းအတွက်။

     • ဖုန်စုပ်ပတ်လမ်း ပြန်လည်ပြုပြင်ခြင်း- ဖုန်စုပ်စက် ပင်မချည်ပေါက်မှ ဖုန်စုပ်စုပ်ခွက်များအထိ အကိုင်းအခက်များကို ပြုပြင်ထိန်းသိမ်းရန်နှင့် ပြုပြင်မွမ်းမံရန် လွယ်ကူသည်။
