KQ2Z စီးရီးအကိုင်းအခက် Universal Male Elbow

SOLH KQ2Z multi-port manifold push-in fittings၊ SMC KQ2Z နှင့်ညီမျှသော pneumatic splitter။ အမျိုးအစားခွဲ လေးခု- 1-in-2၊ stackable KQ2ZF၊ 1-in-4 KQ2ZD နှင့် 1-in-6 KQ2ZT။ ဖုန်စုပ်စက်နှင့် အပြုသဘောဆောင်သော ဖိအားဆားကစ်များအတွက် PU/PA ပြွန်များနှင့် လိုက်ဖက်သော နီကယ်ချထားသည့် ကြေးဝါကြိုးဖြင့် PBT ကိုယ်ထည်။ Richge Technology သည် တည်ငြိမ်သောစတော့ခ်နှင့် အလိုအလျောက်လေထုဖြန့်ဖြူးမှုအတွက် ယုံကြည်စိတ်ချရသောထုတ်လုပ်မှုကို ပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

KQ2Z စီးရီး Multi-Port Manifold Push-in Fittings | SMC KQ2Z Equivalent Pneumatic Splitters

အမှတ်တံဆိပ်- SOLH by Richge Technology | KQ2Z Multi-Outlet Pneumatic Manifold One-Touch Fittings

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

KQ2Z စီးရီးသည် SOLH KQ2 pneumatic one-touch fitting မိသားစုမှ ပိုင်ဆိုင်ပါသည်။ ၎င်းသည် တစ်ခုတည်းသောလေဝင်ပေါက်နှင့် တပြိုင်နက်တည်း ပြွန်ပေါက်များစွာပါ၀င်သော အထီးချည်မျိုးစုံအကိုင်းအခက်အကွက်များဖြစ်သည်။ pneumatic စနစ်များတွင် ဗဟိုချုပ်ကိုင်ထားသော လေဖြန့်ဖြူးခြင်းအတွက် အသုံးပြုသည့် ကိရိယာမပါသော ပြွန်ထည့်သွင်းခြင်းနှင့် ဖယ်ရှားခြင်းအတွက် တွန်းချိတ်ဆက်ခြင်း ဒီဇိုင်း။ ရနိုင်သော မော်ဒယ်ခွဲလေးခု

KQ2Z1-in 2-out dual port၊ ပြင်ပ hex တပ်ဆင်ခြင်း။
KQ2ZFအပိုအ manifolds များကို ပေါင်းထည့်ရန်အတွက် 1-in 2-out stackable manifold၊ အပေါ် Rc အမျိုးသမီးချည်
KQ2ZD: 1-in 4-out လေးလမ်းအကိုင်းအခက်
KQ2ZT1-in 6-out six-way branch manifold

အဓိက အားသာချက်များတပ်ဆင်နေရာချွေတာရန် - ကျစ်လစ်သောအချိ်န်ဒီဇိုင်း။ PBT ကိုယ်ထည်သည် နီကယ်ဖြင့် ကြေးဝါကြိုးဖြင့် ပြုလုပ်ထားသည်။ PU/PA pneumatic tubing နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး positive pressure နှင့် vacuum circuit နှစ်ခုလုံးအတွက် အလုပ်လုပ်ပါသည်။ မူရင်း SMC KQ2Z ဆက်စပ်ပစ္စည်းများအတွက် တိုက်ရိုက် drop-in အစားထိုးခြင်း။

2. Model Code ရှင်းလင်းချက်

ဖော်မတ်- KQ2Z □□ - □□S

KQ2Z- ပို့တ်ပေါင်းစုံ အကိုင်းအခက် အသွယ်သွယ်အတွက် စီးရီးကုဒ်
□□- ပြွန်အပြင်ဘက်အချင်း ΦD (04=4mm၊06=6mm၊08=8mm၊10=10mm၊12=12mm)

နောက်ဆက်တွဲ-

01S02S/03S/04S- Imperial R အထီးချည်ကြိုး (1/8",1/4",3/8",1/2")
M5- မက်ထရစ်အထီးချည် M5×0.8

KQ2ZF- Stackable ဗားရှင်း၊ အောက် R အထီးချည် + အထက် Rc အမျိုးသမီးချည်။ ထွက်ပေါက်အရေအတွက်ကိုချဲ့ထွင်ရန် KQ2ZF အများအပြားကို အဆုံးမှအဆုံးသို့ ချိတ်ဆက်နိုင်သည်။

3. မော်ဒယ်စာရင်းအပြည့်အစုံ

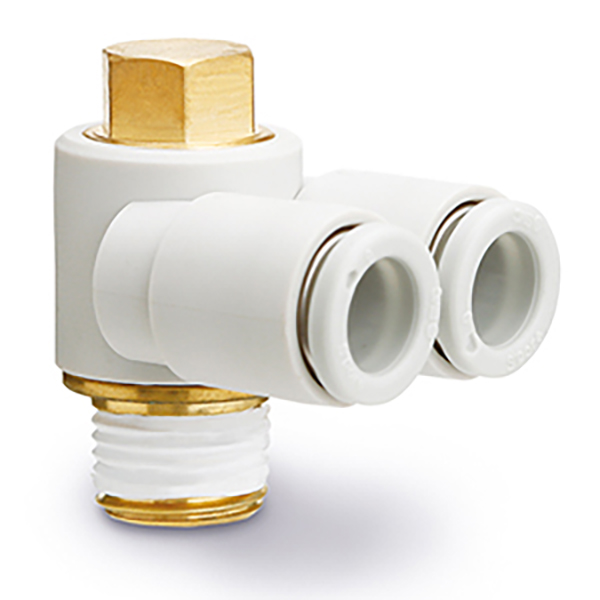

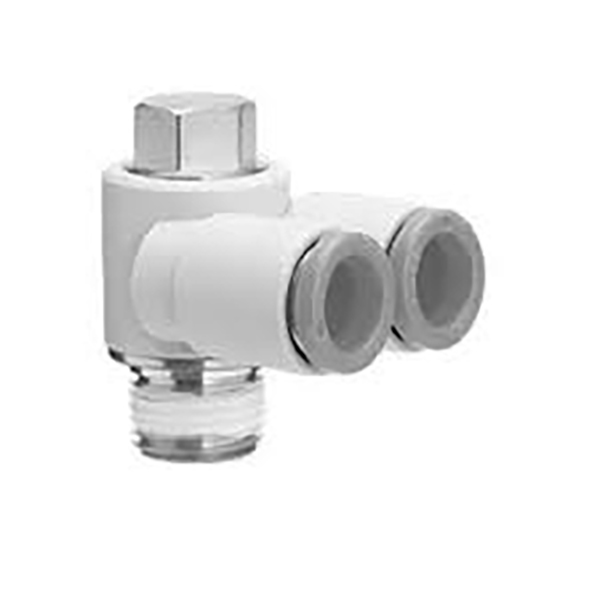

3.1 KQ2Z (1-in 2-out၊ External Hex Mount)

မော်ဒယ်	Male Thread R	Tube ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

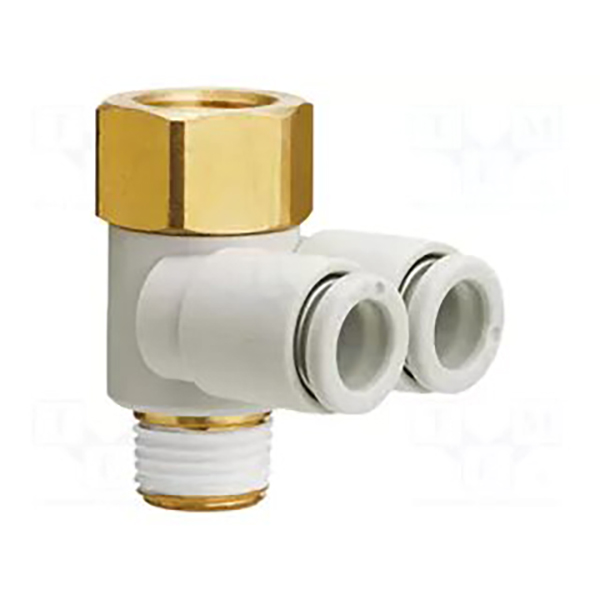

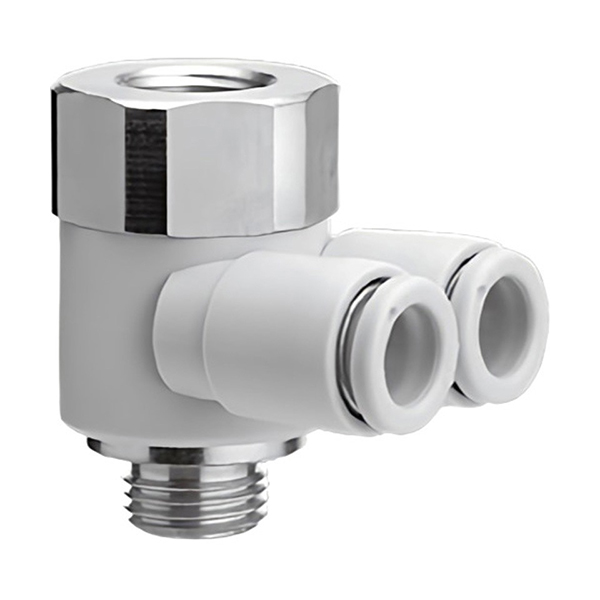

3.2 KQ2ZF (1-in 2-out Stackable Type၊ R + Rc Thread)

မော်ဒယ်	R/Rc ကြိုး	Tube ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

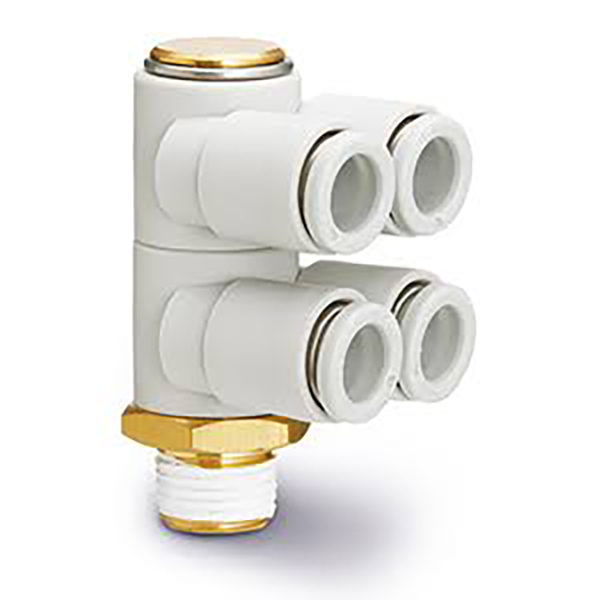

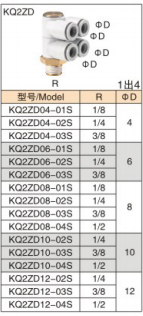

3.3 KQ2ZD (1-in4-out)

မော်ဒယ်	Male Thread R	Tube ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

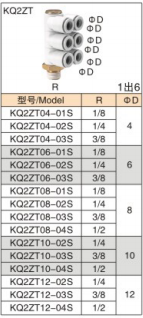

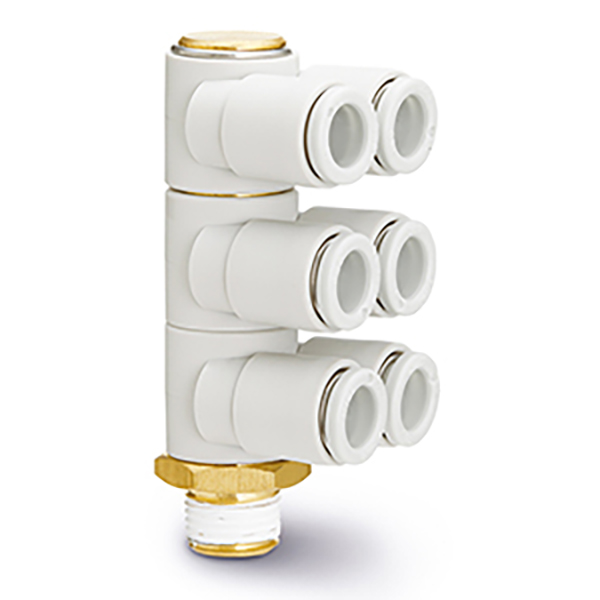

3.4 KQ2ZT (1-in 6-out)

မော်ဒယ်	Male Thread R	Tube ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. ပစ္စည်းနှင့် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ကုသိုလ်ကံ	ကန့်သတ်ချက်
ကိုယ်ထည်ပစ္စည်း	PBT အင်ဂျင်နီယာပလတ်စတစ်၊ မြင့်မားသောခိုင်ခံ့မှုနှင့်သက်ရောက်မှုခံနိုင်ရည်
Thread အစိတ်အပိုင်း	နီကယ်-ချထားသော ကြေးဝါ၊ သံချေးနှင့် ချေးကို ခံနိုင်ရည်ရှိသည်။
တံဆိပ်ကွင်း	NBR နိုက်ထရစ်ရော်ဘာ
လိုက်ဖက်သော Tubing	PU ပြွန်၊ PA နိုင်လွန်အဆုတ်ရောင်ပြွန်
အလုပ်ဖိအား	0 ~ 1.0MPa၊ လေဟာနယ်အနုတ်လက္ခဏာဖိအားအတွက် အသုံးချနိုင်သည်။
လည်ပတ်အပူချိန်	-20 ℃ ~ + 60 ℃
ချိတ်ဆက်မှုနည်းလမ်း	Push-in လျောက်ပတ်; ပိုက်ထည့်ရန် / ဖယ်ရှားရန် စာနယ်ဇင်းထုတ်လွှတ်ခြင်း လက်စွပ်

5. အပလီကေးရှင်းအခြေအနေများ

• အလိုအလျောက်စနစ်သုံး စက်ယန္တရားများ၊ စက်ရုပ်စုပ်ခွက် ခင်းကျင်းမှုများ- တစ်ခုတည်းသောလေကြောင်းရင်းမြစ် လမ်းကြောင်းပေါင်းစုံ ဖြန့်ဖြူးမှု၊ သမားရိုးကျ အချိ်န်တုံးများကို အစားထိုးပြီး တပ်ဆင်မှုခြေရာကို သိမ်းဆည်းပါ။

• ဆလင်ဒါများစွာအတွက် လေထောက်ပံ့မှု၊ ကျစ်လစ်သိပ်သည်းသောအဆို့ရှင်ကျွန်းများတဝိုက်တွင် ဗဟိုချုပ်ကိုင်ထားသော ပိုက်များ

• KQ2ZF ကို ဝယ်လိုအားအရ ထွက်ပေါက်အရေအတွက်ကို ချဲ့ထွင်ရန်၊ လိုက်လျောညီထွေရှိသော အ manifold တပ်ဆင်ခြင်း

• သွင်းကုန်အစားထိုး၊ SMC KQ2Z စီးရီး manifold fittings အတွက် drop-in အစားထိုး

6. ထည့်သွင်းခြင်းမှတ်စုများ

• ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းအတွက် ပြွန်အဆုံးကို ဒေါင်လိုက်အပြားလိုက်ဖြတ်ပါ၊

• PTFE တိပ်အနည်းငယ်ကို အထီးချည်ကြိုးများပေါ်တွင် ပတ်ထားပြီး ပလပ်စတစ်ကိုယ်ထည်ကွဲအက်ခြင်းကို ရှောင်ရှားရန် အလယ်အလတ်တင်းကျပ်သည့် ရုန်းအားကို အသုံးပြုပါ။

• ပြွန်ဖယ်ရှားခြင်း- အဖြူရောင်ထုတ်လွှတ်မှုလက်စွပ်ကို နှိပ်ပြီး ပြွန်အပြင်ဘက်သို့ တစ်ပြိုင်နက် ဆွဲထုတ်ပါ။

• Cascaded KQ2ZF အပလီကေးရှင်းအတွက်၊ ချည်မျှင်တံဆိပ်ခတ်ခြင်းကိုအာမခံပါ။ အဆင့်ပေါင်းများစွာ ဆင့်ပွားပြီးနောက် အဆင့်သတ်မှတ်ထားသော ဖိအားထက် မကျော်လွန်ပါစေနှင့်။
