အမှတ်တံဆိပ်- SOLH by Richge Technology | KQ2T Tee နှင့် Cross One-Touch Pneumatic Fittings
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T စီးရီးသည် SOLH full KQ2 pneumatic one-touch fitting family မှဖြစ်ပြီး 3-way နှင့် 4-way air pipeline branching အတွက် tool-free အမြန် plug-and-play ဒီဇိုင်းပါရှိသည်။ ဤထုတ်ကုန်လိုင်းသည် မတူကွဲပြားသော pneumatic ဆားကစ်လွှဲခြင်းနှင့် ပိုက်လိုင်းချိတ်ဆက်မှုတောင်းဆိုချက်များကို ဖြည့်ဆည်းရန်အတွက် အချင်း၊ လျှော့ချခြင်း၊ အထီးချည် (အင်ပါယာ/မက်ထရစ်) ဗားရှင်းများအပါအဝင် T-type tee နှင့် cross-type လေးလမ်းသွား ဆက်စပ်ပစ္စည်းများ ပါဝင်ပါသည်။
မော်ဒယ်ခွဲအမျိုးအစား ခွဲခြားခြင်း။:
KQ2T- T-type 3-port tee လျောက်ပတ်မှု (အချင်းအချင်း/လျှော့ချ/ပြင်ပချည်အမျိုးအစား)
KQ2TW: 4-လမ်းဖြတ်လျောက်ပတ်မှု (ဆိပ်ကမ်းအားလုံးအတွက် တူညီသောအချင်း)
KQ2TX- 4 လမ်းဖြတ်ပိုင်း အံဝင်ခွင်ကျ (ပထမအဆင့်သတ်မှတ်ချက်)
KQ2TY: 4-လမ်းဖြတ်လျောက်ပတ်မှု (2nd လျှော့ချသတ်မှတ်ချက်)
Core Material နှင့် Performance- စွမ်းအားမြင့် PBT ပလပ်စတစ်ကိုယ်ထည်၊ သံမဏိစတီးလ်ဖြင့် ထိန်းသိမ်းထားသော ခြေသည်းများ၊ NBR nitrile ရော်ဘာတံဆိပ်ကွင်းများ။ PU နှင့် PA နိုင်လွန်နယူးမက်တစ်ပြွန်များနှင့် အပြည့်အဝသဟဇာတဖြစ်ပြီး၊ လေဟာနယ်အနုတ်လက္ခဏာဖိအားနှင့် ဖိသိပ်ထားသော လေအပြုသဘောဖိအားနယူမက်စ်ဆားကစ်များအတွက် သင့်လျော်သည်၊ အလိုအလျောက်စက်ကိရိယာများနှင့် စက်ရုပ်လေဖြန့်ဝေမှုစနစ်များတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

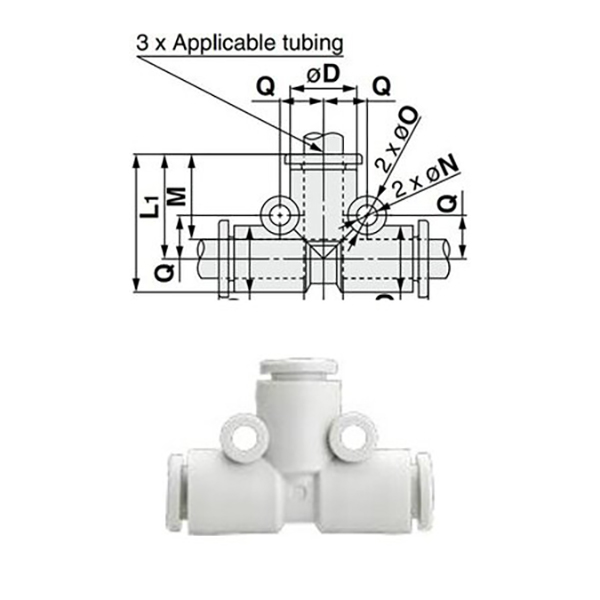

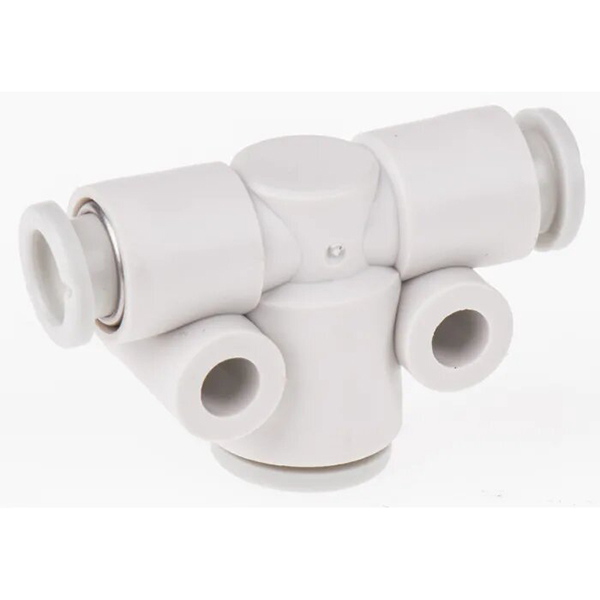

2.1 Equal Diameter Tee (KQ2T□□-00၊ Threadless 3-Way Same Size)
ဆိပ်ကမ်းသုံးခုသည် တူညီသောပြွန်အချင်း၊ ချည်မျှင်ဒီဇိုင်းမရှိ၊ တူညီသော spec pneumatic ပိုက်လိုင်းများ၏ တူညီသောလေလမ်းကြောင်းလွှဲရန်အတွက် ရည်ရွယ်ပါသည်။
|
မော်ဒယ် |
Tube ပြင်ပအချင်း ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

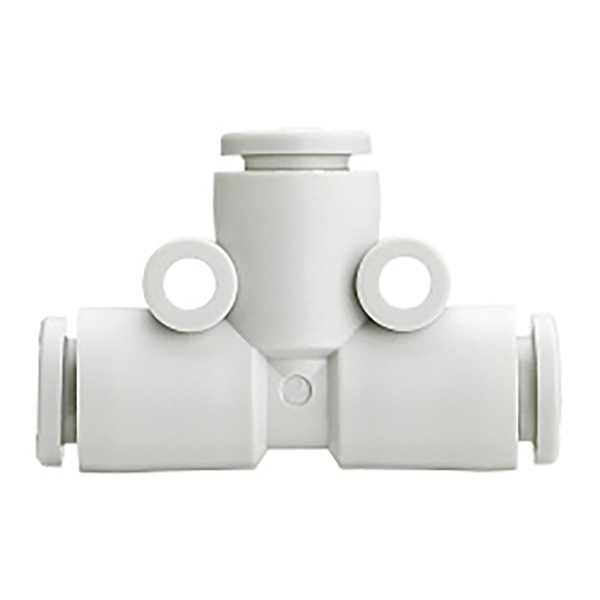

2.2 အင်္ကျီကို လျှော့ချခြင်း (KQ2T①-②၊ Dual-Size Pipeline ပြောင်းလဲခြင်း)
နှစ်ဖက်သော ဆိပ်ကမ်းများသည် ① အချင်းကို လက်ခံသည်၊ အလယ်ထိပ် ပေါက်သည် ② အချင်းကို လက်ခံသည်၊ ပိုက်လိုင်းပြောင်းလဲခြင်းနှင့် ကွဲပြားသော ချိန်ခွင်လျှာ pneumatic ပြွန်များ၏ စီးဆင်းမှုဖြန့်ဖြူးခြင်းအတွက် အသုံးပြုသည်။
|
မော်ဒယ် |
ဘေးထွက်ပေါက် ΦD ① (မီလီမီတာ) |
အလယ်ပို့တ် ΦD ② (မီလီမီတာ) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

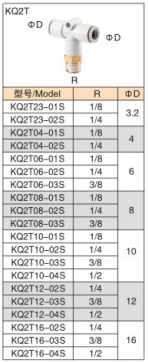

2.3 Imperial R Taper Male Thread Tee
ပိုက်ထည့်သွင်းခြင်းအတွက် ဘေးထွက်ပေါက်များ နှစ်ခုစလုံး၊ pneumatic အဆို့ရှင်များ၊ ဆလင်ဒါများနှင့် အခြားအစိတ်အပိုင်းများနှင့် အခြားအစိတ်အပိုင်းများနှင့် ချည်ထားသောချိတ်ဆက်မှုအတွက် Imperial R taper အထီးချည်ပါသော အလယ်ပေါက်များ။
|
မော်ဒယ် |
R Thread Spec |
Tube ပြင်ပအချင်း ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

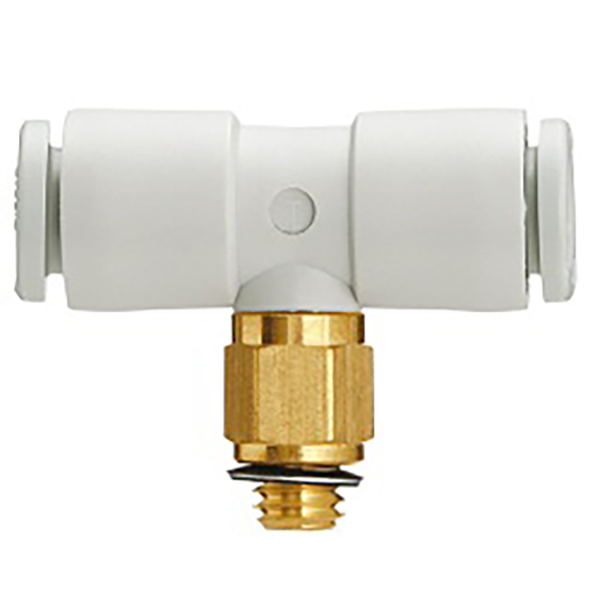

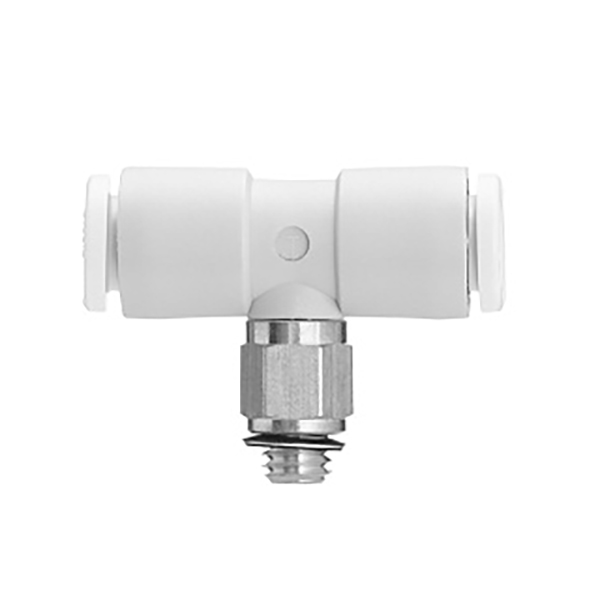

2.4 Metric Fine Thread Male Tee
ပိုက်ထည့်သွင်းခြင်းအတွက် ဘေးထွက်ပေါက်နှစ်ခုစလုံး၊ မက်ထရစ်အထီးချည်မျှင်ပါသော အလယ်ပေါက်၊ သေးငယ်သော pneumatic အစိတ်အပိုင်းများနှင့် တိကျသော အလိုအလျောက်စနစ်သုံး ပစ္စည်း piping အတွက် သင့်လျော်သည်။
|
မော်ဒယ် |
Metric Thread Spec |
Tube ပြင်ပအချင်း ΦD (mm) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

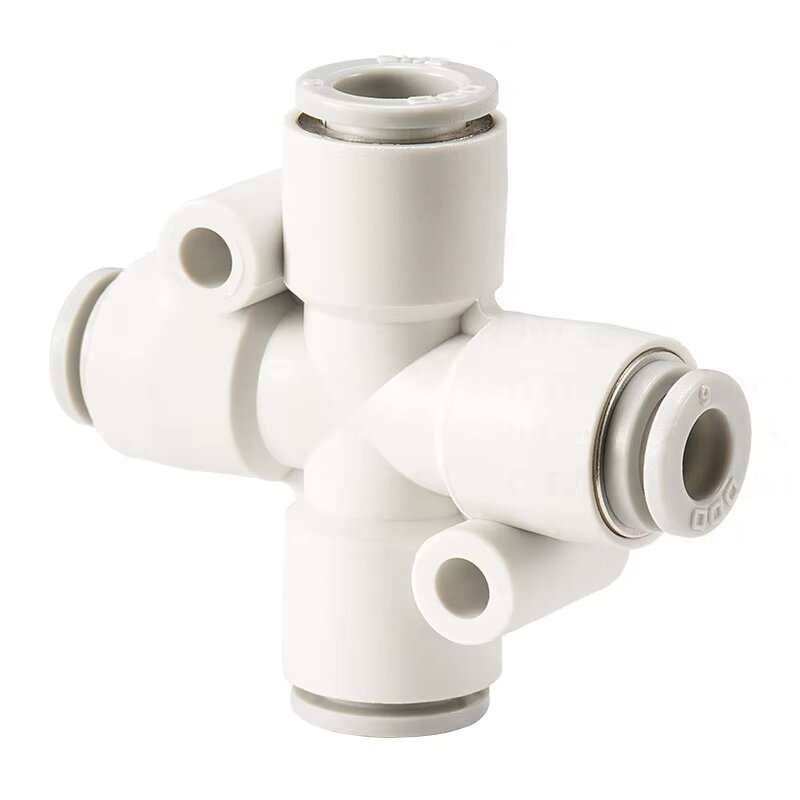

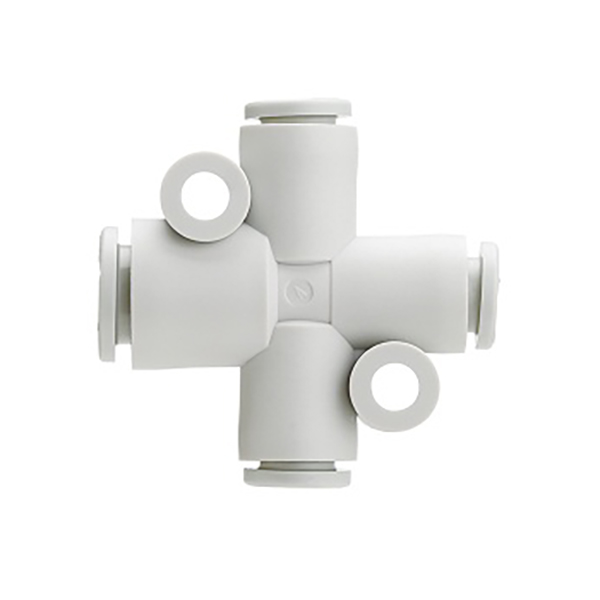

3.1 KQ2TW Equal Diameter Cross Fitting (အရွယ်အစားတူ Ports 4 ခု)
|
မော်ဒယ် |
Tube ပြင်ပအချင်း ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

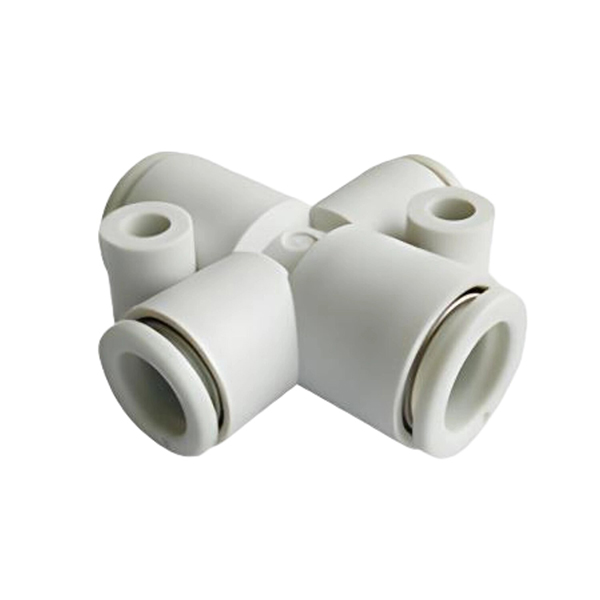

3.2 KQ2TX Cross Fitting ကို လျှော့ချခြင်း (အမျိုးအစား 1)
|
မော်ဒယ် |
ဆိပ်ကမ်း ΦD ① (မီလီမီတာ) |
ဆိပ်ကမ်း ΦD ② (မီလီမီတာ) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY ကြက်ခြေခတ်တပ်ဆင်မှုကို လျှော့ချခြင်း (အမျိုးအစား 2)
|
မော်ဒယ် |
ဆိပ်ကမ်း ΦD ① (မီလီမီတာ) |
ဆိပ်ကမ်း ΦD ② (မီလီမီတာ) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
ကုသိုလ်ကံ |
ကန့်သတ်ချက် |
|
လိုက်ဖက်သော Tubing |
PU ပြွန်၊ PA နိုင်လွန်အဆုတ်ရောင်ပြွန် |
|
အလုပ်ဖိအားအတိုင်းအတာ |
-100kPa (လေဟာနယ်) ~ 1.0MPa (အပြုသဘောဖိအား) |
|
လည်ပတ်အပူချိန် |
0 ℃ ~ 60 ℃ |
|
ချိတ်ဆက်မှုနည်းလမ်း |
တစ်ချက်ထိ၍ တွန်းထိုးခြင်း၊ ပြွန်များကို ဖယ်ထုတ်ရန် လွှတ်တင်ရန် လက်စွပ်ကို နှိပ်ပါ။ |
|
အမာခံပစ္စည်း |
PBT ကိုယ်ထည်၊ သံမဏိခြေသည်း၊ NBR ရော်ဘာတံဆိပ် |
• အလိုအလျောက်ထုတ်လုပ်သည့် စက်ပစ္စည်းများအတွက် လေအရင်းအမြစ်အကိုင်းအခက်နှင့် ပိုက်လိုင်းလွှဲခြင်း။
• စက်ရုပ်လက်မောင်းများနှင့် လေဟာနယ်စုပ်ခွက်စနစ်များအတွက် အဆုတ်ရောင်ဆားကစ် ဖြန့်ဖြူးခြင်း။
• ဆလင်ဒါ pneumatic control loops အတွက် ဘက်စုံလေကို ဖြန့်ဖြူးပေးသည်။
• တိကျသော pneumatic စနစ်များအတွက် ကျစ်လစ်သိပ်သည်းသော ပိုက်လိုင်းချိတ်ဆက်မှုနှင့် အချင်းပြောင်းလဲခြင်း။
• တူညီသောအချင်း Tee- လုံးဝကိုက်ညီသော ပြွန်လုံးပတ်များရှိသော 3-လမ်းပိုက်လိုင်းများအတွက် KQ2Txx-00 ကိုရွေးချယ်ပါ။
• Tee လျှော့ချခြင်း။: တူညီသောဘေးအချင်းနှင့် မတူညီသောအလယ်အချင်းရှိသော ပိုက်လိုင်းများအတွက် KQ2T①-② ကိုရွေးချယ်ပါ။
• Threaded Tee: အဆို့ရှင်များနှင့် ဆလင်ဒါများနှင့် ချည်မျှင်ချိတ်ဆက်မှုအတွက် KQ2Txx-01S (အင်ပါယာ) / M စီးရီး (မက်ထရစ်) ကို ရွေးချယ်ပါ။
• 4-Way Cross Distribution- ပိုက်လိုင်းအကိုင်းအခက် လေးလမ်းသွား လိုအပ်သည့် အခြေအနေများအတွက် KQ2TW/TX/TY စီးရီးကို ရွေးပါ
