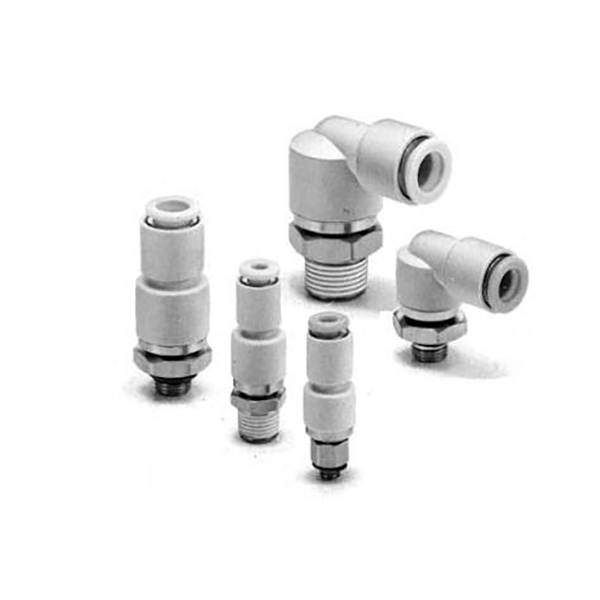

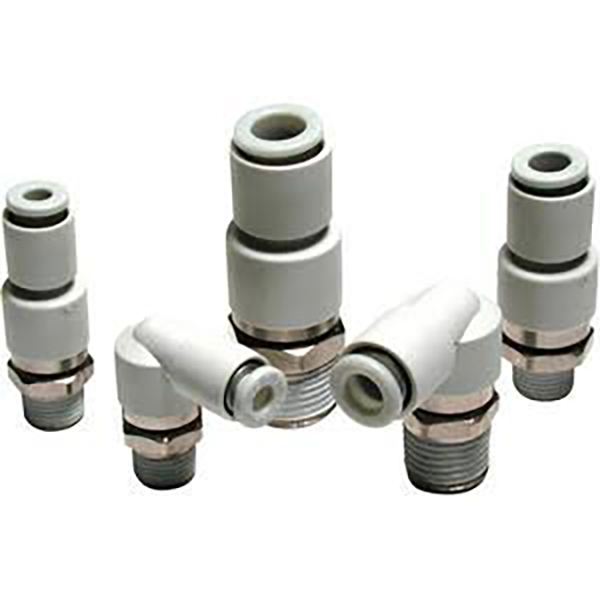

KS/KX Series Swivel Rotary Push-in Fittings

SOLH KS/KX Series Swivel Rotary Push-in Fittings

အမှတ်တံဆိပ်- SOLH by Richge Technology | 360° Rotating Pneumatic Rotary Union

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

  KS / KX စီးရီးများသည် စက်ရုပ်လှည့်ကွက်များ၊ rotary tables နှင့် oscillating cylinder ends များကဲ့သို့ 360° စဉ်ဆက်မပြတ်လည်ပတ်ခြင်းနှင့် တုန်ခါမှုများအတွက် ဒီဇိုင်းထုတ်ထားသော rotary swivel တပ်ဆင်ပစ္စည်းများဖြစ်သည်။ ၎င်းတို့သည် ရွေ့လျားနေစဉ်အတွင်း လေပြွန်များ ရှုပ်ယှက်ခတ်ခြင်း၊ လိမ်ခြင်း သို့မဟုတ် ကွဲထွက်ခြင်းမှ ကာကွယ်ပေးသည်။

     • KS = ပုံမှန် ဆုံလည် အမျိုးအစား (တစ်ခုတည်းသော ဘောလုံး ဝက်ဝံ)

     • KX = မြန်နှုန်းမြင့် လှည့်ပတ်အမျိုးအစား (dual ball bearings)

2. Core ကွာခြားချက်- KS နှင့် KX

     • KS Standard အမျိုးအစား: တစ်ခုတည်းသောဘောလုံးကိုထမ်းခြင်း၊ နိမ့်သော torque။ အများဆုံးမြန်နှုန်း- 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12) ။ အလယ်အလတ်-နိမ့်သော အရှိန်အဟုန်နှင့် အဆက်မပြတ် လည်ပတ်မှုအတွက် သင့်လျော်သည်။

     • KX High-Speed ​​အမျိုးအစား: Dual ball bearings၊ အလွန်နည်းသော torque၊ လည်ပတ်မှု ပိုချောမွေ့သည်။ အမြင့်ဆုံးအမြန်နှုန်း- 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12)။ စဉ်ဆက်မပြတ် မြန်နှုန်းမြင့် လည်ပတ်မှုနှင့် မကြာခဏ တုန်ခါမှုများအတွက် သင့်လျော်သည်။

3. Core အင်္ဂါရပ်များ

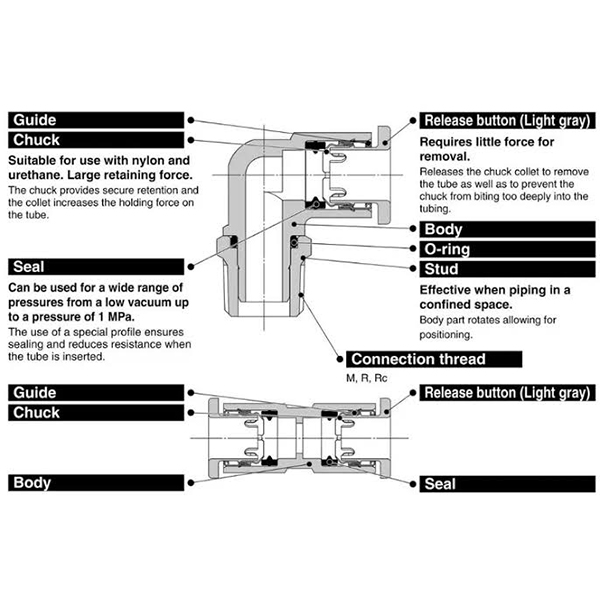

     • ✅ 360° အခမဲ့လှည့်ခြင်း။: Built-in bearing assembly သည် လှည့်နေသော အဆုံးများတွင် tubing knotting နှင့် twisting ကို ဖယ်ရှားပေးပါသည်။

     • ✅ Low Rotational Torque: 0.006 သာ～0.022 N·m တွင် 0.5 MPa၊ ရွေ့လျားမှု axes ပေါ်တွင် အနည်းငယ်မျှသာ အပိုဝန်။

     • ✅ Anti-rotation Internal Structure: တပ်ဆင်မှုနှင့်အတူ ပိုက်များ လည်ပတ်ခြင်းမှ တားဆီးကာ ပြွန်ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေသည်။

     • ✅ ကြေးနီကင်းစင်သော ဆောက်လုပ်ရေး: အီလက်ထရွန်းနစ် နီကယ်ပလပ်စတစ်ဖြင့် ကြေးနီကန့်သတ်ထားသော ပတ်ဝန်းကျင်များတွင် အသုံးပြုနိုင်သော (တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ အစားအသောက်ပြုပြင်ခြင်း၊ ဆေးဘက်ဆိုင်ရာ)။

     • ✅ Push-to-Connect: φ4/φ6/φ8/φ10/φ12 PU၊ နိုင်လွန်နှင့် ပျော့ပျောင်းသော နိုင်လွန်ပြွန်များနှင့် လိုက်ဖက်သည်။ ထည့်သွင်းမှုတွင် အလိုအလျောက်လော့ခ်ချပါ၊ အမြန်ထုတ်ရန်အတွက် ကော်လာကိုနှိပ်ပါ။

     • ✅ ဖုန်စုပ်စက်နဲ့ လိုက်ဖက်ပါတယ်။−100 kPa ~ 1.0 MPa (အသေးအဖွဲ ပေါက်ကြားမှုကြောင့် အရေးကြီးသော လေဟာနယ်ကို ထိန်းထားရန် အကြံပြုထားခြင်း မရှိပါ။

     • ✅ ချည်အကြိုအဖုံးအုပ်ထားသော Sealant (S နောက်ဆက်တွဲ): စံရွေးချယ်မှု; တပ်ဆင်နေစဉ်အတွင်း PTFE တိပ်မလိုအပ်ပါ။

4. မော်ဒယ်အမည်နှင့် ဥပမာများ

  KS Standard စီးရီးများ

     • KSH06-02S- အဖြောင့် (H)၊ φ6 ပြွန်၊ R1/4 ချည်၊ ကြိုသုံးထားသော တံဆိပ်ခတ်ခြင်း (S)

     • KSL08-01S- တံတောင် (L)၊ φ8 ပြွန်၊ R1/8 ချည်၊ ကြိုသုံးထားသော တံဆိပ်ခတ်ခြင်း (S)

  KX မြန်နှုန်းမြင့်စီးရီး

     • KXH04-M5- ဖြောင့် (H)၊ φ4 ပြွန်၊ M5×0.8 မက်ထရစ်ချည်

     • KXL10-03S- တံတောင် (L)၊ φ10 ပြွန်၊ R3/8 ချည်၊ ကြိုသုံးထားသော တံဆိပ်ခတ်ခြင်း (S)

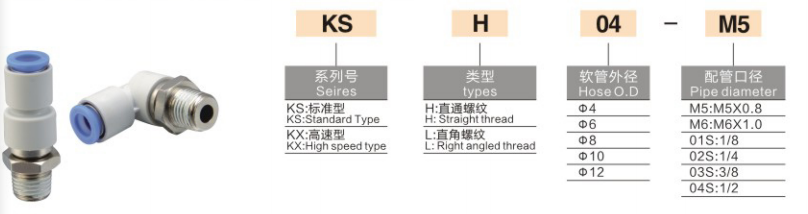

  အမည်ပေးခြင်း စည်းကမ်း

5. နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အသုံးများသော ကန့်သတ်ချက်များ

Rotational Torque @ 0.5 MPa (N·m)

အများဆုံးလှည့်နှုန်း (rpm)

6. အပလီကေးရှင်းအခြေအနေများ

     ၁။ စက်ရုပ်လက်ကောက်ဝတ်/အဆစ်- လှည့်ပတ်နေသော စက်ရုပ်အဆုံးအကျိုးသက်ရောက်မှုဆိုင်ရာ ပြွန်ပိုက်များ ရှုပ်ယှက်ခတ်ခြင်းကို တားဆီးသည်။

     ၂။ Rotary အညွှန်းဇယား- မြန်နှုန်းမြင့် လှည့်ကွက်များအတွက် ဆက်တိုက် 360° လေပေးဝေမှု။

     ၃။ Oscillating Cylinder ပြီးဆုံးသည်- လေလိုင်းများပေါ်တွင် လှည့်နေသောဖိအားကို ထုတ်လွှတ်ရန်အတွက် Rocker & Flip ယန္တရားများ။

     ၄။ ယေဘူယျ အလိုအလျောက်စနစ်- မကြာခဏ တုန်ခါမှုနှင့် အဆက်မပြတ် လည်ပတ်မှုရှိသော အဆုတ်ရောင်ယူနစ်များ။

7. KS / KX vs သာမန် KQ Push-in Fittings

8. ရွေးချယ်ရေးလမ်းညွှန်

     • မြန်နှုန်းနိမ့် oscillation (≤500 rpm) →KSကုန်ကျစရိတ်-စွမ်းဆောင်ရည်ပိုကောင်း

     • အဆက်မပြတ် မြန်နှုန်းမြင့် လှည့်ခြင်း (> 500 rpm) →KXဝန်ဆောင်မှုသက်တမ်း ပိုရှည်စေရန် dual bearing ၊

     • ကြေးနီမပါသော & ဖုန်စုပ်အာရုံခံပတ်ဝန်းကျင်များ → KS / KX ကို ဦးစားပေးပါ။
