Control Valve

SOLH VM4 (VM400) အလတ်စား 3-port poppet စက်ပိုင်းဆိုင်ရာအဆို့ရှင်သည် mini VM1 နှင့် high-flow VM2 စီးရီးကြားတွင်ရှိသော ညီမျှသော SMC မော်ဒယ်များနှင့် အပြည့်အဝလဲလှယ်နိုင်ပါသည်။ ၎င်း၏အဓိကအားသာချက်မှာ -100kPa လေဟာနယ်မှ 1.0MPa အပြုသဘောဆောင်သောဖိအားအထိ ဖိအားအပြည့်အ၀ဖြင့် လိုက်ဖက်ညီပြီး VM2 တွင်မရရှိနိုင်သည့်အင်္ဂါရပ်တစ်ခုဖြစ်သည်။ ၎င်းသည် စိတ်ကြိုက်ရွေးချယ်နိုင်သော NPT/G1/8 threads နှင့် Cv=0.38 စီးဆင်းနိုင်မှု၊ ဘေးဘက်နှင့် အောက်ခြေ port piping layout ကို ပံ့ပိုးပေးသည့် စံ Rc1/8 port ကို လက်ခံပါသည်။ အစိုင်အခဲသတ္တုကိုယ်ထည်ဖြင့်တည်ဆောက်ထားပြီး၊ ၎င်းသည် 1000m/s² သက်ရောက်မှုနှင့် လေးလံသောတုန်ခါမှုကိုခံနိုင်ရည်ရှိပြီး၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းအတွက် ချောဆီမပါသောဖုန်ဒဏ်ခံနိုင်သော poppet တံဆိပ်ခတ်ခြင်းနှင့်အတူ ကြမ်းတမ်းပြင်းထန်သောထုတ်လုပ်မှုလိုင်းများအတွက်သင့်လျော်သည်။ လဲလှယ်နိုင်သော actuator အစုံအလင်ကို ပံ့ပိုးပေးသည်- စံ/မာကျောသော သံမဏိဒရိုတုံးလီဗာ၊ တစ်လမ်းသွား ဆန့်ကျင်ပြန်ထလာမည့် ရိုလာ၊ ဖြောင့်သော ပလပ်ဂါ၊ ရောင်စုံမှို အရေးပေါ်ရပ်တန့်ခလုတ်များ၊ 2/3-အနေအထား rotary ခလုတ်များ၊ လော့ခ်ချနိုင်သော ခလုတ်များနှင့် ပတ္တာခလုတ်များ ခလုတ်များ။ ဆလင်ဒါနှင့် ဆလိုက်စားပွဲတွင် လေဖြတ်ခြင်းကန့်သတ်ချက်ရှာဖွေခြင်း၊ လေဟာနယ်စုပ်ယူခြင်း/ထုတ်လွှတ်ခြင်း ဆားကစ်များ၊ စက်ကိရိယာများလက်ဖြင့် ပြေးခြင်းလုပ်ငန်း၊ စက်ဘေးကင်းရေး အရေးပေါ် ကြားလော့ခ်နှင့် jig fixture switching များတွင် တွင်ကျယ်စွာ အသုံးပြုနိုင်သည်၊ ၎င်းသည် ဖုန်စုပ်စက်နှင့် အားကောင်းသော ရှော့ခ်ဒဏ်ခံနိုင်မှု လိုအပ်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် စံပြအလယ်အလတ်စက်မှုထရီဂီယာအဆို့ရှင်ဖြစ်သည်။

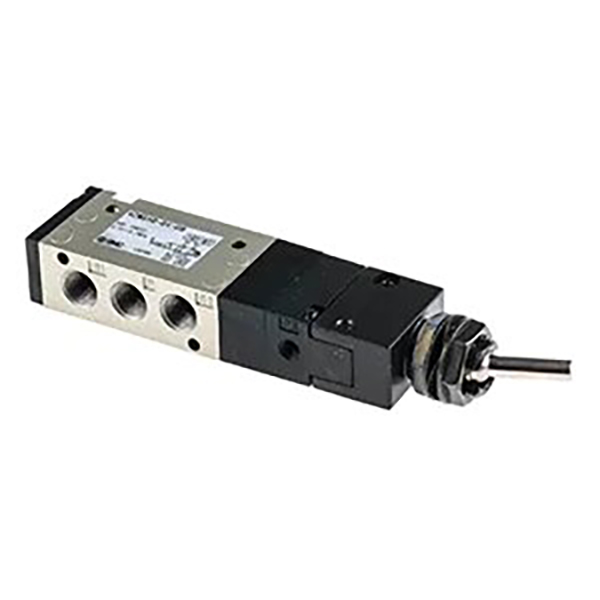

SOLH VZM500 5/2-way mechanical valve ကို ယုံကြည်စိတ်ချရသော elastic-seal နည်းပညာဖြင့် တီထွင်ထားပြီး လုံလောက်သောစတော့ရှယ်ယာဖြင့် အိမ်တွင်း၌ အစုလိုက်အပြုံလိုက်ထုတ်လုပ်ထားသည်။ ဤ SMC-compatible medium-flow pneumatic ထိန်းချုပ်မှုအဆို့ရှင်သည် အစပျိုးခြင်းကို ကန့်သတ်ရန်၊ လူကိုယ်တိုင် ပြေးခြင်းနှင့် ဘေးကင်းမှုကြားရော့ခြင်းအတွက် ပေါများသော actuator ခေါင်းများကို ပံ့ပိုးပေးပါသည်။ Cv 0.6 စီးဆင်းမှုစွမ်းဆောင်ရည်နှင့် 300cpm ကြိမ်နှုန်းမြင့်စွမ်းရည်ကို ပေးဆောင်ထားပြီး၊ ၎င်းသည် foot-mount နှင့် manifold တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ ဆီကင်းစင်ပြီး ယိုစိမ့်မှုမရှိသော၊ ၎င်းသည် ဆလင်ဒါနှစ်ချောင်းထပ်တူပြုခြင်း၊ ဆားကစ်ပြောင်းခြင်းနှင့် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများတစ်လျှောက် စက်ပိုင်းဆိုင်ရာကန့်သတ်ထိန်းချုပ်မှုအတွက် စံအစိတ်အပိုင်းအဖြစ် ဆောင်ရွက်ပါသည်။

SOLH ITV မြင့်မားသောစီးဆင်းမှု အီလက်ထရွန်းနစ် အချိုးကျအဆို့ရှင်သည် ညီမျှသော SMC မော်ဒယ်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ကွင်းပိတ်ဖိအားတုံ့ပြန်မှုစနစ်အား ကျင့်သုံးခြင်းဖြင့် DC0–10V ဗို့အား၊ 4–20mA လက်ရှိ analog အချက်ပြမှုများနှင့် ခြေလှမ်းကင်းစင်သော၊ တိကျမှုမြင့်မားသော အဝေးထိန်းလေဖိအားစည်းမျဉ်းကို ±1% FS ထိန်းချုပ်မှုတိကျမှုနှင့် IP65 ဖုန်မှုန့်နှင့် ရေပက်ဒဏ်ခံနိုင်မှုကာကွယ်မှုတို့ရရှိရန် CC-Link၊ PROFINET၊ EtherNet/IP အပါအဝင် ရွေးချယ်နိုင်သော fieldbus ဆက်သွယ်ရေးကို လက်ခံပါသည်။ စီးရီးသုံးခုတွင် မတူညီသော စီးဆင်းမှုအပိုင်းများကို ဖုံးလွှမ်းသည်- micro low flow အတွက် ITV1100၊ universal medium flow အတွက် ITV2100 နှင့် heavy high flow အတွက် 4400 L/min ANR အတွက်၊ 0.005 မှ 0.9 MPa အထိ ချိန်ညှိနိုင်သော ဖိအားဖြင့်။ ၎င်းသည် Rc/NPT/G threads များနှင့် push-in fittings၊ built-in LED ဒစ်ဂျစ်တယ် display နှင့် DC24V ပါဝါထောက်ပံ့မှုနည်းပါးသော အောက်တွင် ကိုယ်တိုင်ရောဂါရှာဖွေခြင်း အချက်ပေးနှိုးဆော်မှုကို ပံ့ပိုးပေးပါသည်။ ကြီးမားသော bore cylinder actuation၊ film & wire စဉ်ဆက်မပြတ်တင်းမာမှုထိန်းချုပ်မှု၊ semiconductor & optical တိကျမှုလုပ်ငန်းစဉ်များ၊ အလိုအလျောက် dispensing & coating၊ welding နှင့် riveting equipment အတွက် multi-stage pressure switching၊ အများအပြား manual regulators များကို အစားထိုး၍ digital centralized pressure control ကို သိရှိနားလည်နိုင်စေရန်အတွက် တွင်ကျယ်စွာ အသုံးချပါသည်။

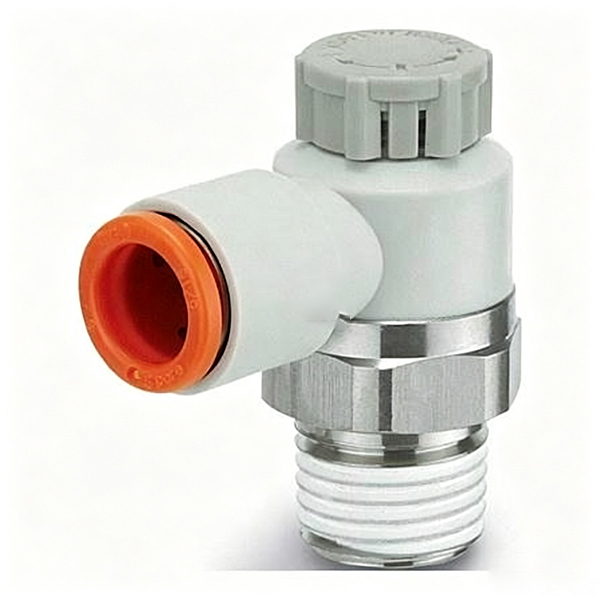

SOLH AS စီးရီး AS2201F တံတောင်ဆစ် မီတာ-အထွက် အဆုတ်အမြန်နှုန်း ထိန်းချုပ်မှု အဆို့ရှင်၊ SMC AS စီးရီးနှင့် အပြည့်အဝ လဲလှယ်နိုင်သော။ တစ်ချက်ထိပြီး အမြန်အံဝင်ခွင်ကျ၊ ရွေးချယ်နိုင်သော S ကြိုတင်အလုံပိတ်ချည်ကြိုးနှင့် တုန်ခါမှုဆန့်ကျင်သော့တွန်းလက်ကိုင်ဘီး။ မီတာအထွက်/မီတာ-အတားအဆီးမုဒ်များ၊ ချည်မျှင်နှင့် ပြွန်အရွယ်အစားရွေးချယ်စရာများစွာကို ပံ့ပိုးပေးသည်၊ စက်မှုလုပ်ငန်းသုံး pneumatic ဆလင်ဒါစီးဆင်းမှုစည်းမျဉ်းအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

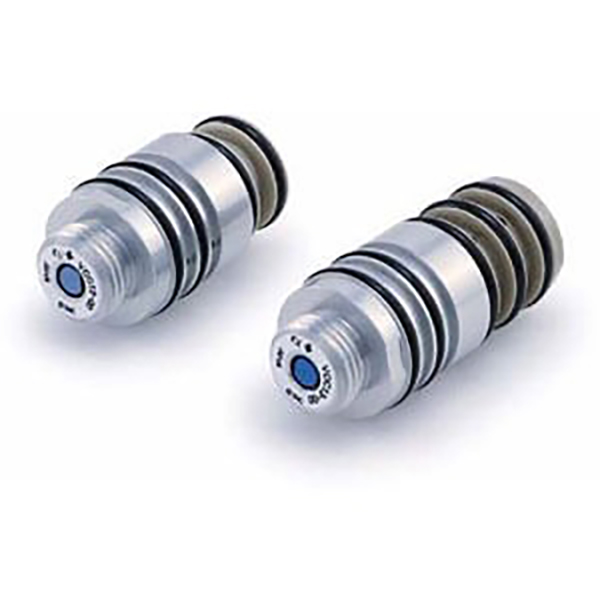

SOLH VCC စီးရီးအမှုန်အမွှားအရည်ထိန်းချုပ်မှုအဆို့ရှင်သည် ရင့်ကျက်သော PTFE-diaphragm R&D နည်းပညာကို အသုံးပြုသည်။ လက်လှမ်းမီနိုင်သော စတော့ဖြင့် အိမ်တွင်း၌ ထုတ်လုပ်ထားပြီး၊ ၎င်းသည် ကမ္ဘာလုံးဆိုင်ရာ မော်တော်ကားမှုတ်ဆေးများ၊ ဓာတ်ခွဲခန်းအရည်များ ဖြန့်ဖြူးခြင်းနှင့် ဓာတုဗေဒ လုပ်ငန်းစဉ်အဆုံး အသုံးပြုသူများကို ပံ့ပိုးပေးပါသည်။ ဤရှေ့ပြေးလုပ်ဆောင်သော အရည်ပျော်ရည် အဆို့ရှင်သည် သုည-လျှော-ပွတ်တိုက်မှု၊ အကြွင်းအကျန်နည်းပါးသော စွမ်းဆောင်မှု၊ သုတ်ဆေးများကို ခံနိုင်ရည်ရှိပြီး သံချေးတက်စေသော ပျော်ရည်များကို ပေးစွမ်းသည်။ Manifold တပ်ဆင်ခြင်းနှင့် 5-သန်းပေါင်း ဝန်ဆောင်မှုစက်ဝန်းများကို ပံ့ပိုးပေးခြင်းဖြင့် ပေါက်ကွဲလွယ်သော coating workshops နှင့် တိကျသော အရည်ကိုင်တွယ်မှုဆိုင်ရာ အထောက်အကူပြုပစ္စည်းများအတွက် ပင်ကိုယ်-ဘေးကင်းသော ကြားခံခလုတ်ကို အာမခံပါသည်။

စိတ်ကြိုက် SOLH XT92-51-X2 တိကျသောဖိအားထောက်လှမ်းမှုအဆို့ရှင်သည် UTC အတွက် အံဝင်ခွင်ကျဖြစ်ပြီး၊ သာမန်တိကျမှုထိန်းညှိသူများနှင့် ကွဲပြားစွာလုပ်ဆောင်နိုင်ပြီး ဖိအားအဆင့်အစပျိုးမှု၊ ဖိအားနည်းသောဘေးကင်းလုံခြုံရေးကြားရော့နှင့် dual-circuit pneumatic အချက်ပြပြောင်းခြင်းအတွက် သီးသန့်ပြုလုပ်ထားသည်။ တိုက်ရိုက်သရုပ်ဆောင်သည့်ဖွဲ့စည်းပုံနှင့် 0.1 ~ 0.5MPa မှချိန်ညှိနိုင်သော switching ဖိအားနှင့်အတူ၊ ၎င်းသည် SMC ပိုက်ဆက်ခြင်းများနှင့် အပြည့်အဝသဟဇာတဖြစ်ပြီး bracket & panel mounting ကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် တပ်ဆင်ထားသော အသံတိတ်စက်အိတ်ဇောပေါက်ဖြင့် ကြိုတင်သတ်မှတ်သတ်မှတ်ဘောင်အထက်နှင့်အောက် လေလမ်းကြောင်းများကို အလိုအလျောက်ပြောင်းပေးကာ၊ လေဆားကစ်များကို ရိုးရှင်းစေရန် ပေါင်းစပ်ဖိအားခလုတ်နှင့် solenoid valve တို့ကို အစားထိုးသည်။ စက်ပစ္စည်းများတွင် ဖိအားနည်းသော အပြန်အလှန်ချိတ်ဆက်မှု၊ လေထောက်ပံ့မှုခလုတ်နှစ်ခုနှင့် စတင်သည့် ဖိအားခွင့်ပြုချက်ထိန်းချုပ်မှုတို့တွင် တွင်ကျယ်စွာအသုံးပြုသည်၊ ၎င်းသည် စဉ်ဆက်မပြတ်ဖိအားထိန်းညှိခြင်းအစား pneumatic signal detection အတွက်သာအလုပ်လုပ်သည်။

SOLH VNA201 သည် ဟန်ချက်ညီသော poppet ဖွဲ့စည်းတည်ဆောက်မှုဖြင့် ကိုယ်တိုင်တီထွင်ထားသော စံပြု 2/2-way ပြင်ပရှေ့ပြေးအရည်ထိန်းချုပ်မှုအဆို့ရှင်ဖြစ်သည်။ 0.2 ~ 0.7MPa pilot air ဖြင့် မောင်းနှင်ထားပြီး၊ ၎င်းသည် သုညမတူညီသော ဖိအားစတင်ခြင်းနှင့် bidirectional fluid စီးဆင်းမှုကို ရရှိပြီး ဖိအားနည်းသော၊ လေဟာနယ်နှင့် အတက်အကျရှိသော လေထောက်ပံ့မှုအောက်တွင် တည်ငြိမ်သောကူးပြောင်းခြင်းကို ပေးစွမ်းသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အတွင်းလမ်းကြောင်းများသည် ကြီးမားသော စီးဆင်းနိုင်စွမ်းနှင့် ဖိအားနည်းသော ဆုံးရှုံးမှုများကို ဆောင်ကြဉ်းပေးပါသည်။ သန်းနှင့်ချီသော တာရှည်ခံမှုစမ်းသပ်မှုများဖြင့် စစ်ဆေးအတည်ပြုထားသော ဝတ်ဆင်ခံနိုင်ရည်ရှိသော တံဆိပ်များနှင့် အဆို့ရှင်ကိုယ်ထည်တို့ကို တပ်ဆင်ထားပြီး၊ ၎င်းသည် ချောဆီကင်းစင်ပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ကာ ညစ်ညမ်းမှုကင်းသော စွမ်းဆောင်ရည်ဖြင့် လုပ်ဆောင်သည်။ ကျစ်လစ်ပေါ့ပါးသော ကိုယ်ထည်သည် 3/8" နှင့် 1/2" port အရွယ်အစားများဖြင့် ထောင့်ပေါင်းစုံကို တပ်ဆင်နိုင်စေကာ လေယာဉ်မှူးနှင့် solenoid pilot control တို့ကို ပံ့ပိုးပေးပါသည်။ compressed air၊ inert gas၊ light oil နှင့် neutral air-liquid ရောစပ်ထားသော အရည်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး၊ ၎င်းကို ဆလင်ဒါကြားခံ၊ အအေးပေးသည့် ချောဆီ၊ စက်ကိရိယာများ၏ အမြန်အိတ်ဇောနှင့် ပိုက်လိုင်းကို ပိတ်ခြင်း၊ ထုပ်ပိုးခြင်းနှင့် သန့်ရှင်းရေး အလိုအလျောက်လုပ်ဆောင်သည့် စက်ကိရိယာများအတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

SOLH VR51 All-pneumatic two-hand safety interlock valve သည် EN ISO 13851 နှင့် EN574 ဘေးကင်းရေးစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ၎င်းသည် built-in 0.5 စက္ကန့် synchronous detection anti-cheat logic ပေါင်းစပ်ထားသည်။ အထွက်လေသည် 0.5s အချိန်ကွာခြားချက်အတွင်း ခလုတ်နှစ်ခုကို နှိပ်သည့်အခါမှသာ အသက်ဝင်မည်ဖြစ်ပြီး၊ မည်သည့်ခလုတ်ကိုမဆို လွှတ်လိုက်သည်နှင့် လက်ဖြင့် ကြိတ်မိသော ဒဏ်ရာများကို ရှောင်ရှားရန်အတွက် လေထောက်ပံ့မှု ပြတ်တောက်သွားသည်။ လျှပ်စစ်အစိတ်အပိုင်းများမပါဘဲ အပြည့်အ၀ pneumatic၊ ၎င်းသည် ဖုန်ထူသော၊ စိုစွတ်ပြီး မီးလောင်လွယ်သော အလုပ်ရုံများအတွက် ပင်ကိုယ်ပေါက်ကွဲမှုဒဏ်ခံနိုင်စွမ်းကို ပေးဆောင်သည်။ 3/2-way logic valve တွင် ပုံမှန်အိပ်ဇော အသံတိတ်စက်နှင့် တာရှည်ခံနိုင်ရည်ရှိသော ချောဆီမပါသော spool ပါရှိသည်။ φ6 / 1/4" flame retardant push-in fittings နှင့် optional mounting bracket ဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် နောက် သို့မဟုတ် အောက်ခြေ piping layout များကို ပံ့ပိုးပေးထားပြီး၊ ၎င်းသည် ဖောက်ခြင်း၊ မှိုတက်ခြင်း၊ ဖြတ်တောက်ခြင်း၊ ဆေးထိုးခြင်း နှင့် အခြားအန္တရာယ်များသော စီမံဆောင်ရွက်သည့် စက်များအတွက် စံဘေးကင်းလုံခြုံရေး အပြန်အလှန်ဆက်စပ်မှုအဖြစ် ဆောင်ရွက်ပါသည်။

SOLH 3A စီးရီး 3/2-way ပြင်ပလေ-လည်ပတ်မှုလမ်းကြောင်းထိန်းချုပ်မှုအဆို့ရှင်များသည် ပင်မစက်မှုလုပ်ငန်းစံနှုန်းများနှင့်အညီ ထုတ်လုပ်ပါသည်။ မည်သည့်လျှပ်စစ်သံလိုက်ကွိုင်များမပါဘဲ pneumatic signal input ဖြင့် လုံးလုံးလျားလျား မောင်းနှင်ထားပြီး၊ ဤစီးရီးသည် single-acting pneumatic ဆလင်ဒါများ၏ တိုးချဲ့မှု၊ ဆုတ်ခွာမှုနှင့် ဖိအားထိန်းထားမှုတို့ကို ထိန်းချုပ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် လျှပ်စစ်ကင်းစင်သော နယူမက်စ်ဆားကစ်များ၊ အန္တရာယ်ရှိသော ပေါက်ကွဲစေတတ်သော လေထုနှင့် ကျရှုံးမကင်းသော စက်မှုလုပ်ငန်းသုံးစက်ပစ္စည်းများအတွက် အရေးကြီးသော ဘေးကင်းလုံခြုံရေး ထိန်းချုပ်မှုဒြပ်အဖြစ် ဆောင်ရွက်ပါသည်။ Standard three-port layout သည် universal industrial definitions အောက်ပါအတိုင်းဖြစ်သည်- P သည် main compressed air supply inlet၊ single-acting cylinders များနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသော work outlet အတွက် A နှင့် pressure reset များအတွက် exhaust port အတွက် R နှင့် R ။ ထိန်းချုပ်မှုပုံစံ နှစ်ခုကို ရနိုင်သည်။ ပြင်ပလေအချက်ပြမှုများကို လက်ခံရရှိသောအခါတွင် တစ်ခုတည်းသော အငမ်းမရထိန်းချုပ်မှုမော်ဒယ်များ (3A×10) ကို ပြောင်းပြီး ထိန်းချုပ်မှုလေကြောင်းအချက်ပြမှုကို ဖယ်ရှားလိုက်သည်နှင့် ပျက်ကွက်-ဘေးကင်းသော ပြန်လည်သတ်မှတ်မှုစွမ်းဆောင်ရည်ကို အာမခံရန်အတွက် တပ်ဆင်ထားသော စပရိန်များမှတစ်ဆင့် အလိုအလျောက် ပြန်လည်သတ်မှတ်ပါ။ နှစ်ထပ်နယူးမက်တစ်ထိန်းချုပ်မှုမျိုးကွဲများ (3A×20) သည် latching spool ဖွဲ့စည်းပုံကို လက်ခံရရှိကာ ထိန်းချုပ်လေကို ချိတ်ဆက်မှုပြတ်တောက်ပြီးနောက်တွင်ပင် အဆို့ရှင်အနေအထားကို အဆက်မပြတ်သော့ခတ်ထားသည်။ စွမ်းအားမြင့် အလူမီနီယမ်အလွိုင်း အဆို့ရှင်ကိုယ်ထည်များနှင့် တိကျသောစက်ကိရိယာများဖြင့် တည်ဆောက်ထားသောကြောင့် အဆို့ရှင်များသည် 0.15 ~ 0.8 MPa ထက် 40 μm အထက်ရှိသော ဖိအားအကွာအဝေးအတွင်း 40 μm အထက်ရှိသော ဖိသွင်းထားသော လေထုအောက်တွင် ဆီကင်းစင်သောလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးပါသည်။ အသေးစား 3A100 မှ လေးဖက်မြင် အမျိုးအစား သတ်မှတ်ချက် အကြီးစား 3A400 အထိ M5 မှ G1/2 thread ချိတ်ဆက်မှုများကို ကာဗာနှင့် NPT thread များသည် နိုင်ငံရပ်ခြား ပရောဂျက်များအတွက် စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။ အတွင်းပိုင်းလျှပ်စစ်အစိတ်အပိုင်းများမပါဘဲ၊ အဆို့ရှင်သည် မီးလောင်လွယ်သော၊ ဖုန်ထူပြီး စိုစွတ်သောအလုပ်ပတ်ဝန်းကျင်အတွက် လုံးဝသင့်လျော်သော ပင်ကိုယ်ပေါက်ကွဲမှုဒဏ်ခံနိုင်မှုစွမ်းဆောင်ရည်ကို ပါရှိသည်။ ၎င်းသည် workpiece clamping mechanisms၊ pneumatic safety interlock စနစ်များနှင့် long-term positioning stations များတွင် တွင်ကျယ်စွာအသုံးပြုထားသည့် modular valve banks အတွက် ကျပန်း Multi-angle တပ်ဆင်ခြင်းနှင့် manifold တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။
