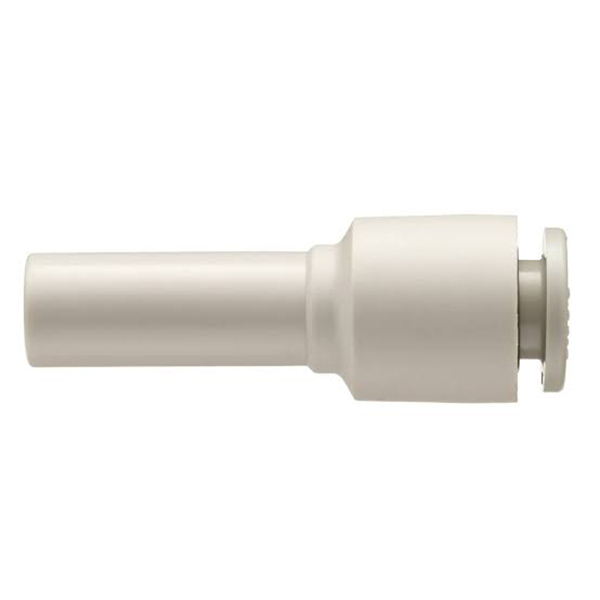

KQ2R Push Fit Female End Cap ပလပ်စတစ်

KQ2R အလျှော့ပေးသည့် ဖြောင့်စက် တပ်ဆင်ခြင်းသည် SMC KQ2R အတွက် drop-in အစားထိုးအဖြစ် ပြုလုပ်ထားသည့် KQ2-series မတူညီသော အချင်းပြွန်တွဲချိတ်တစ်ခု ဖြစ်သည်။ အစွန်းနှစ်ဖက်စလုံးတွင် မတူညီသော အပြင်အချင်းရှိသော လေပြွန်နှစ်ခုကို ချိတ်ဆက်ရန်အတွက် စံတစ်ချက်ထိသော ပေါက်ပေါက်များပါရှိသည်။ ၎င်း၏ ချောမွေ့သော သွယ်လျသော အတွင်းလမ်းကြောင်းသည် သီးခြား ဆက်စပ်ပစ္စည်းများ ပေါင်းစပ်ခြင်းထက် ဖိအားကျဆင်းမှုကို သက်သာစေသည်။ PBT ကိုယ်ထည်၊ SUS304 သံမဏိလက်ကိုင်ကွင်းနှင့် NBR တံဆိပ်ဖြင့်တည်ဆောက်ထားပြီး၊ ၎င်းသည် compressed air နှင့် vacuum service ကို -5 ℃မှ +60 ℃အထိထောက်ပံ့ပေးသည်။ အရွယ်အစားများစွာသည် Φ2~Φ16 tube အသွင်ကူးပြောင်းမှုများကို ဖုံးအုပ်ထားပြီး၊ အများအားဖြင့် pneumatic circuit ပြုပြင်မွမ်းမံခြင်းနှင့် အလိုအလျောက်စက်များတွင် လေဟာနယ်လိုင်းအချင်းပြောင်းလဲခြင်းအတွက် အသုံးများသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

SOLH KQ2R စီးရီး လျှော့ကိရိယာ ဖြောင့်တန်းသော တွန်းအား အံဝင်ခွင်ကျ | မတူညီသော Diameter Tube Coupler

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC KQ2R Equivalent Reducing Straight One-Touch Pneumatic Fitting

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

KQ2R သည် မတူညီသော အချင်း tube Coupler ဟုလည်းသိကြသော KQ2 စီးရီးအတွင်း တည့်တည့်တွန်းဝင်သည့် အံဝင်ခွင်ကျဖြစ်အောင် လျှော့ချပေးသည်။ ၎င်းသည် pneumatic စနစ်များတွင် အသုံးများဆုံး လျှော့ချဆက်စပ်ပစ္စည်းများထဲမှ တစ်ခုဖြစ်ပြီး မတူညီသော အပြင်အချင်းရှိသော လေပြွန်နှစ်ခု၏ အတွင်းပိုင်းချိတ်ဆက်မှုအတွက် အထူးဒီဇိုင်းပြုလုပ်ထားသည်။

2. Model & Structure ရှင်းလင်းချက်

မော်ဒယ် ဥပမာ- KQ2R06-08
KQ2- SMC 2nd မျိုးဆက် one-touch fitting စီးရီး
R: Reducer၊ ဖြောင့်ဖွဲ့စည်းပုံကိုလျှော့ချ
06- ဆိပ်ကမ်း၏ အပြင်ဘက် အချင်း ① (mm, Φ6mm)
08- ဆိပ်ကမ်း၏ အပြင်ဘက် အချင်း ② (mm, Φ8mm)

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

• အစွန်းနှစ်ဖက်စလုံးသည် စံ KQ2 one-touch port များကို လက်ခံကျင့်သုံးသည် ။ သေးငယ်သော OD ပြွန်အတွက် တစ်ဖက်နှင့် အခြားတစ်ခုသည် ကွဲပြားသော အချင်းပြွန်အတွက် ဖြောင့်သောအတွင်းပိုင်းစီးဆင်းမှုချန်နယ်ပါသည့် ကြီးမားသော OD ပြွန်အတွက် အဆုံးတစ်ခုဖြစ်သည်။

• ချန်နယ်အတွင်း ချောမွေ့စွာ သွယ်တန်းထားသော အသွင်ကူးပြောင်းမှု၊ ခွဲခြမ်းတပ်ဆင်မှုနှင့် နှိုင်းယှဉ်ပါက ဖိအားကျဆင်းမှု (ဖြောင့်လျောက်ပတ်မှု + သီးခြားလျှော့ချကိရိယာ)။ စီးဆင်းမှုနှင့်ဖိအားကျဆင်းမှုအထိခိုက်မခံ pneumatic ဆားကစ်များအတွက်စံပြ။

Code အပိုင်း	ဖော်ပြချက်
KQ2R	စီးရီးကုဒ်- တည့်တည့် တွန်းဝင်ခြင်းအား လျှော့ချခြင်း
ပထမဂဏန်းနှစ်လုံး	ဆိပ်ကမ်း၏ Tube OD ① (mm)
နောက်ဆုံးဂဏန်းနှစ်လုံး	ဆိပ်ကမ်း၏ Tube OD ② (mm)

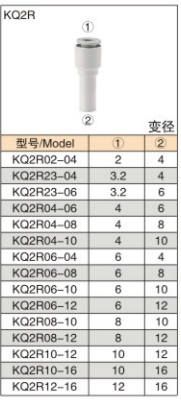

3. Specification Table အပြည့်အစုံ

မော်ဒယ်	ဆိပ်ကမ်း ① Tube OD (mm)	ဆိပ်ကမ်း ② Tube OD (mm)	ရိုးရိုးလျှောက်လွှာ
KQ2R02-04	Φ၂	Φ၄	မိုက်ခရိုပစ္စည်းကိရိယာများ၊ Φ2 မှ Φ4 ပြွန်ချိတ်ဆက်မှု
KQ2R04-06	Φ၄	Φ၆	ဆလင်ဒါအသေးစား ဆားကစ်၊ Φ4 မှ Φ6 ပြွန်ချိတ်ဆက်မှု
KQ2R06-08	Φ၆	Φ၈	Standard solenoid valve circuit, Φ6 မှ Φ8 (လူကြိုက်အများဆုံး)
KQ2R08-10	Φ၈	Φ၁၀	High flow circuit၊ Φ8 မှ Φ10 tubing ချိတ်ဆက်မှု
KQ2R10-12	Φ၁၀	Φ12	ပင်မလေကြောင်းထောက်ပံ့ရေးပတ်လမ်း၊ Φ10 မှ Φ12 tubing ချိတ်ဆက်မှု
KQ2R12-16	Φ12	Φ၁၆	ကြီးမားသောစီးဆင်းမှုပင်မပင်စည်လိုင်း၊ Φ12 မှ Φ16 ပြွန်ချိတ်ဆက်မှု

4. အထွေထွေနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (KQ2 စီးရီးအပြည့်အစုံနှင့် တသမတ်တည်း)

ကုသိုလ်ကံ	ကန့်သတ်ချက်
အသုံးပြုနိုင်သော အရည်	ဖိသိပ်ထားသောလေ၊ လေဟာနယ်၊ ရေသန့် (အေးခဲခြင်းမရှိ)၊
လည်ပတ်မှုဖိအား	-100kPa (လေဟာနယ်) ~ 1.0MPa
Burst Pressure	3.0MPa @ 23 ℃ ပတ်ဝန်းကျင် အပူချိန်
လည်ပတ်အပူချိန်	-5 ℃ ~ + 60 ℃; ရေအလယ်အလတ်အတွက် 0 ~ 40 ℃
လိုက်ဖက်သော Tubing	PU ပြွန်၊ နိုင်လွန်ပြွန်၊ ပျော့ပျောင်းသောနိုင်လွန်ပြွန်၊ FEP/PFA PTFE ပြွန်
ပစ္စည်း	PBT ကိုယ်ထည် + SUS304 stainless steel gripper + NBR nitrile ရော်ဘာတံဆိပ် လက်စွပ်

5. ရွေးချယ်မှုနှင့် လုပ်ငန်းလမ်းညွှန်ချက်များ

ရွေးချယ်မှုစည်းမျဉ်း- မတူညီသော OD ပြွန်နှစ်ခု၏အတွင်းပိုင်းချိတ်ဆက်မှုအတွက် KQ2R ကိုရွေးချယ်ပါ၊ အပိုပေါင်းစပ်တပ်ဆင်မှုများမလိုအပ်ပါ။

• ပြွန်အဆုံးကို ပြားချပ်ချပ်နှင့် ခြစ်ရာများကင်းစင်အောင် ဖြတ်တောက်ရပါမည်။ လေယိုစိမ့်မှုမဖြစ်စေရန် "ကလစ်" အသံကြားရသည်အထိ ပိုက်လုံးအပြည့်ထည့်ပါ။

• ဖယ်ရှားရန်အတွက်- အပေါက်ပေါ်ရှိ လွှတ်တင်ကော်လာကို နှိပ်ပြီး ပြွန်အပြင်သို့ ဆွဲထုတ်ပါ။ ရိုင်းစိုင်းသော အင်အားဖြင့် မဆွဲယူပါနှင့်။

• ပိုကြီးသော အချင်းကွာခြားမှုနှင့်အတူ ဖိအားကျဆင်းလာသည်။ မြင့်မားသောစီးဆင်းမှုအခြေအနေအောက်တွင်သေးငယ်သောအချင်းကွာခြားချက်ရှိသောမော်ဒယ်များကိုဦးစားပေးပါ။

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• Tube အချင်းအကူးအပြောင်း- ပင်မ Φ8 ပြွန်ကို Φ6 ပြွန်သို့ KQ2R06-08 မှတဆင့် အပိုဒက်တာများမပါဘဲ အရွယ်အစားအမျိုးမျိုးရှိသော ဆလင်ဒါများကို လိုက်ဖက်ရန်။

• စက်ပြန်လည်ပြုပြင်ခြင်း- စက်ဟောင်း၏ Φ6 ပြွန်ကို စက်အသစ်၏ Φ8 ပြွန်ဖြင့် ချိတ်ဆက်ပါ၊ စက်အပြည့်ဖြင့် အစားထိုးရန် မလိုအပ်ပါ။

• ဖုန်စုပ်ပတ်လမ်းချိတ်ဆက်မှု- မတူညီသော အချင်းများရှိသော ဖုန်စုပ်လိုင်းစုံတွဲများ။ ယိုစိမ့်မှုနည်းသောဒီဇိုင်းသည် တည်ငြိမ်သော လေဟာနယ်အဆင့်ကို ထိန်းသိမ်းထားသည်။
