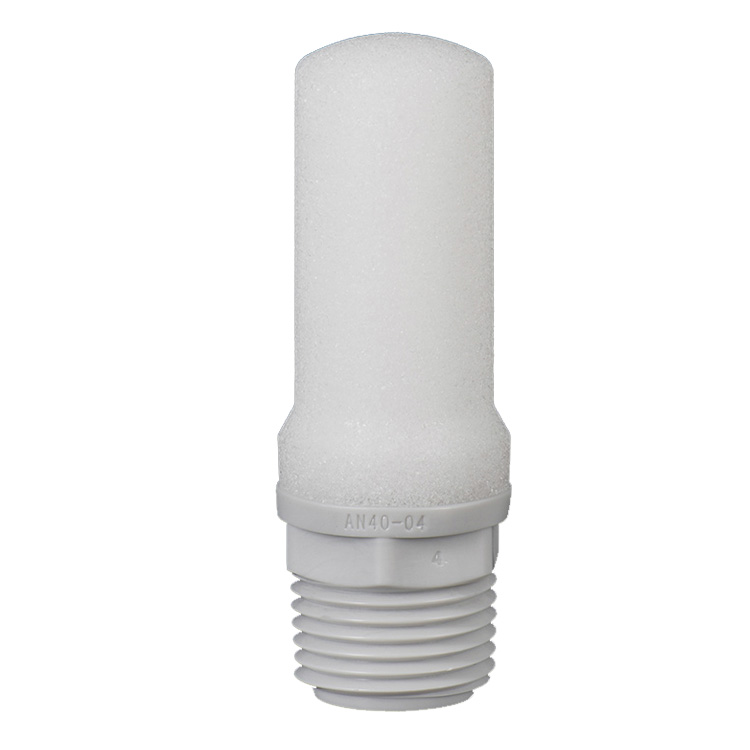

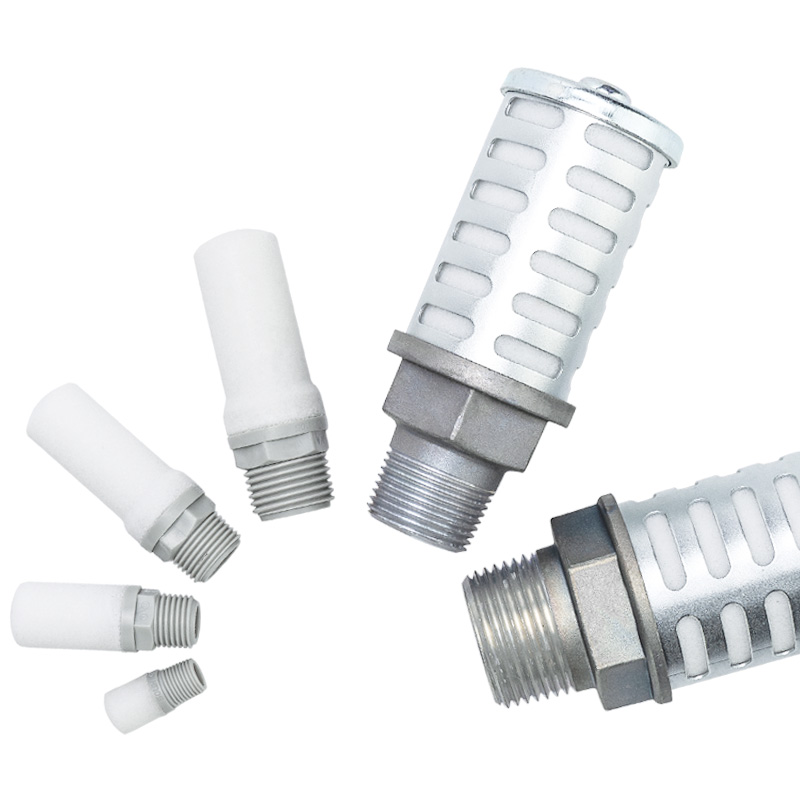

AN Series Pneumatic Exhaust Silencer

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH AN စီးရီးသည် အဆုတ်ရောင်စနစ်အားလုံးအတွက် အထူးသီးသန့် အိတ်ဇော အသံတိတ်စက်တစ်ခုဖြစ်သည်။ ၎င်း၏ အဓိကလုပ်ဆောင်ချက်များတွင် အိတ်ဇောဆူညံသံကို လျှော့ချပေးခြင်း၊ လေ၀င်လေထွက် သန့်စင်ခြင်းနှင့် ဆီမှုန်ရေပက်ခြင်းကို နှိမ်နင်းခြင်းတို့ ပါဝင်သည်။ solenoid valves၊ pneumatic ဆလင်ဒါများနှင့် လေထိန်းချုပ်မှု valves များအားလုံး၏ အိပ်ဇောပေါက်များပေါ်တွင် ကျယ်ပြန့်စွာတပ်ဆင်ထားပြီး၊ ၎င်းသည် ပြီးပြည့်စုံသော pneumatic circuit များအတွက် မရှိမဖြစ်လိုအပ်သော ပတ်ဝန်းကျင်ကာကွယ်ရေးနှင့် ဆူညံသံလျှော့ချရေးဆက်စပ်ပစ္စည်းဖြစ်သည်။

စီးရီး သတ်မှတ်ချက် နှိုင်းယှဉ်မှု ဇယားများ အပြည့်အစုံ

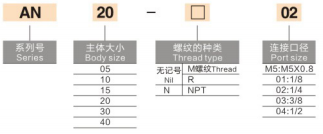

 1.Small & Medium Sizes (Standard Solenoid Valves & Cylinders အတွက်)

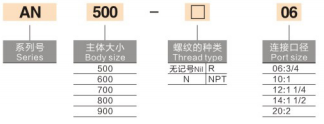

 2. ကြီးမားသော Bore Size ( Valve ကြီးများနှင့် Central Exhaust Manifolds များအတွက်)

Universal Core နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

  1. အသုံးချနိုင်သော အလတ်စား- သန့်စင်သော လေထု (မီးလောင်လွယ်၊ အဆိပ်သင့်နိုင်သော အဆိပ်ဓာတ်ငွေ့များအတွက် မသင့်လျော်ပါ)

  2. Max Rated Working Pressure: 1.0 MPa (စံဗဓေလသစ် မော်ဒယ်များ)

  3. လည်ပတ်အပူချိန် အတိုင်းအတာ-

     - ပုံမှန် resin အမျိုးအစား--10 ~ +60 ℃ (အူတိုင်အတွင်းတွင် icing မပါ)

     -- Sintered သတ္တုအမျိုးအစား: 150 ℃အထိမြင့်မားသောအပူချိန်ခုခံ

  4. ဆူညံသံလျှော့ချရေး စွမ်းဆောင်ရည်-

     -- စံအဆင့်- 25 ~ 30 dB(A)

     -- မြင့်မားသော attenuation အထူးဗားရှင်း- ≥35 dB(A)

  5. ရွေးချယ်နိုင်သော ဆောက်လုပ်ရေးပစ္စည်းများ

     -- စေးအမျိုးအစား- UL94-V0 မီးမလောင်နိုင်သော အိမ်ရာ၊ ပေါက်ရောက်သော sintered filter core (50~100μm ချွေးပေါက်အရွယ်အစား)

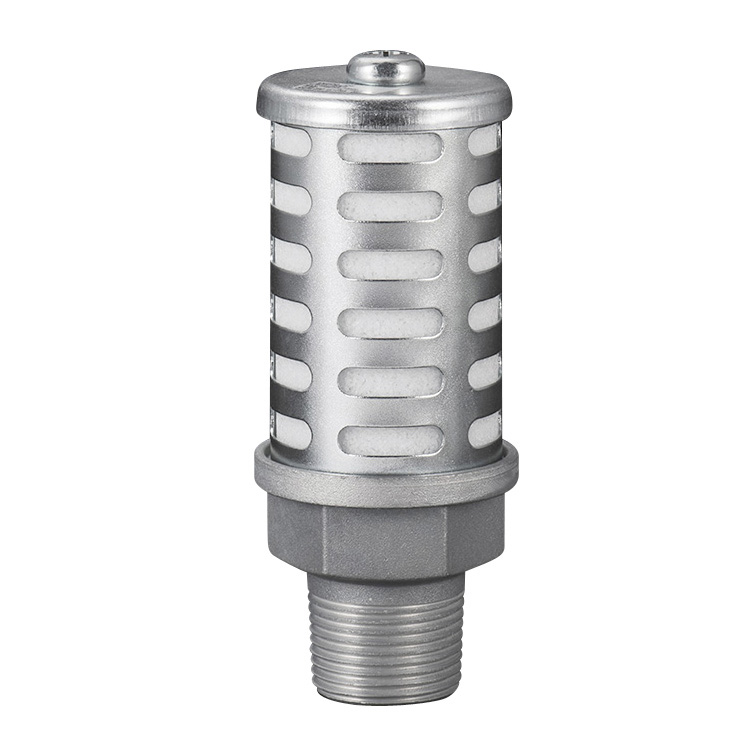

     -- သတ္တုအမျိုးအစား- ကြေးနီသတ္တုစပ်ဖြင့် ပြုလုပ်ထားသော ကိုယ်ထည်၊ ထူးထူးခြားခြား မြင့်မားသော အပူချိန်နှင့် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသည်။

  6. ချိတ်ဆက်မှုရွေးချယ်စရာများ- M3/M5 မက်ထရစ်ချည်၊ Rc/PT အတွင်းပိုင်းချည်၊ NPT ချည်၊ φ6~φ12 tubing အတွက် တွန်းထည့်ရန် အံဝင်ခွင်ကျ

Internal Structure & Noise Reduction Principle

     -- မြန်နှုန်းမြင့် အိတ်ဇောလေသည် အသံတိတ်ကိုယ်ထည်ထဲသို့ စီးဝင်သည် ။ sintered core / multi-layer fiber များသည် ပွတ်တိုက်မှုနှင့် အသံစုပ်ယူမှုကို ထုတ်ပေးရန်အတွက် လေ၀င်လေထွက်ကို သေးငယ်သော လမ်းကြောင်းများအဖြစ် ပိုင်းခြားပေးကာ အိတ်ဇောသက်ရောက်မှု ဆူညံသံများကို ထိရောက်စွာ လျော့ပါးစေသည်။

     -- တစ်စိတ်တစ်ပိုင်း မော်ဒယ်များတွင် ထည့်သွင်းထားသော နှစ်ထပ်အလွှာ ပေါင်းစပ်ဒီဇိုင်း- ဆူညံသံများကို ဖယ်ရှားရန်အတွက် အတွင်းအူတိုင်၊ အပြင်ဘက်ခွံသည် ဆလင်ဒါအမြန်နှုန်း ဆုံးရှုံးမှုကို ရှောင်ရှားရန် အိတ်ဇောပြန်ဖိအားကို ထိန်းထားစဉ်တွင် ဆီအမှုန်အမွှားများ စိမ့်ဝင်ခြင်းကို ပိတ်ဆို့ထားသည်။

     -- အပြည့်အဝ passive စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံ၊ ပါဝါထောက်ပံ့မှုမလိုအပ်ပါ၊ ရိုးရှင်းသောတပ်ဆင်ပြီးနောက်ချက်ချင်းဆူညံသံလျှော့ချခြင်း။

3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

  1. ချိတ်ဆက်ချိတ်ဆက်မှုအင်တာဖေ့စ်- အိတ်ဇောပေါက်ချည် သတ်မှတ်ချက် (M5/Rc1/8 စသည်ဖြင့်) သို့မဟုတ် ပလပ်စတစ်ပြွန်၏ အပြင်ဘက်အချင်း (φ8/10/12 တွန်းသွင်းအမျိုးအစား) ကို အတည်ပြုပါ။

  2. လေစီးဆင်းမှုစွမ်းရည်ကို ကိုက်ညီသည်-

     -- အသေးစားစီးရီး (AN05/AN10): ≤0.4 m³/min

     -- အလယ်အလတ်စီးရီး (AN15/AN20/AN40): 0.8 ~ 1.2 m³/min

     -- အကြီးစားစက်မှုလုပ်ငန်းစီးရီး (AN500~AN900): ≥2.5 m³/min

  3. လုပ်ငန်းခွင်အခြေအနေများနှင့် ကိုက်ညီသည်-

     -- မြင့်မားသောအပူချိန်/ မကြာခဏ လျှင်မြန်သောအိတ်ဇော- မီးရှို့ထားသောသတ္တု AN110 စီးရီးကို ရွေးချယ်ပါ။

     -- စိုစွတ်သော ဖုန်ထူသော အိမ်တွင်း အလုပ်ရုံ- အလုံပိတ် အစေး ANA1 စီးရီး

     -- အမြင့်ဆုံး ဆူညံသံလျှော့ချရေး ဦးစားပေး- ANB1 မြင့်မားသော နှိမ့်ချသံတိတ်စက် စီးရီး

တပ်ဆင်ခြင်းနှင့် ပုံမှန်ထိန်းသိမ်းမှု ညွှန်ကြားချက်များ

  1. တပ်ဆင်ခြင်းနည်းလမ်း

     -- အဆို့ရှင်/ဆလင်ဒါအိတ်ဇောပေါက်သို့ တိုက်ရိုက်ဝက်အူလှည့်ပါ။ အပြင်ဘက်အိမ်ရာသည် မည်သည့် ဦးတည်ချက်အပြင်အဆင်အတွက်မဆို လွတ်လပ်စွာ လှည့်နိုင်သည်။ Push-in အမျိုးအစားကို အဆင့်တစ်ဆင့်တွင် ပြွန်ထဲသို့ အခိုင်အမာ ထည့်သွင်းနိုင်သည်။

  2. ပြုပြင်ထိန်းသိမ်းမှု စည်းကမ်းများ

     -- ပိတ်ဆို့နေသောအူတိုင်များကို သန့်စင်ခြင်း- ဖိအားနည်းသောလေသန့်ဖြင့် ပြောင်းပြန်မှုတ်ခြင်း သို့မဟုတ် ဆေးကြောပါ။ ပြင်းထန်သောပိတ်ဆို့ခြင်းကို မရှင်းလင်းနိုင်ပါက အသံတိတ်စက်ကို အစားထိုးပါ။

     -- ဝန်ဆောင်မှုသက်တမ်း ရည်ညွှန်းချက်- စေးစေးဖြင့် ပြုလုပ်ထားသော core အနီးစပ်ဆုံး။ အလုပ်ချိန် 10,000; အလွန်ကြာရှည်ခံသော ဝန်ဆောင်မှုသက်တမ်းဖြင့် သတ္တုဖြင့်ပြုလုပ်ထားသော အူတိုင်။

SOLH Interchange အားသာချက်

     AN05-M5၊ AN10-01၊ AN15-02၊ ANA1-06 အပါအဝင် SOLH အပြည့်အဝ AN စီးရီးမော်ဒယ်များသည် တူညီသောချည်အရွယ်အစား၊ စီးဆင်းနိုင်မှုစွမ်းရည်နှင့် ဆူညံသံလျှော့ချသည့်အကျိုးသက်ရောက်မှု၊ ပြိုင်ဆိုင်မှုပိုရှိသော ယူနစ်စျေးနှုန်းနှင့် အစုလိုက်အပြုံလိုက်ဝယ်ယူမှုစရိတ်စကများကို ပိုမိုကောင်းမွန်အောင်လုပ်ဆောင်ရန်အတွက် ထုတ်လုပ်မှုပို့ဆောင်ချိန်ပိုမိုမြန်ဆန်စွာ ထုတ်လုပ်မှုပို့ဆောင်သည့်အချိန်နှင့် ပိုမိုမြန်ဆန်စွာ ပြောင်းလဲနိုင်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH AN စီးရီး pneumatic အိတ်ဇောပိတ် အသံတိတ်စက်သည် M5 မှ Rc2" အရွယ်အစားကို အစေး/သတ္တု သန့်စင်ထားသော ရွေးချယ်မှုများပါရှိသော 25~35dB(A) ဆူညံသံလျှော့ချရေးနှင့် ဆီအငွေ့ပါဝင်မှု ပေးစွမ်းနိုင်သော၊ စက်မှုလုပ်ငန်းအလိုအလျောက်ဆိုလီနွိုက်အဆို့ရှင်နှင့် ဆလင်ဒါအိတ်ဇောဆူညံသံထိန်းချုပ်မှုအားလုံးအတွက် စံ universal muffler ဖြစ်သည်။
