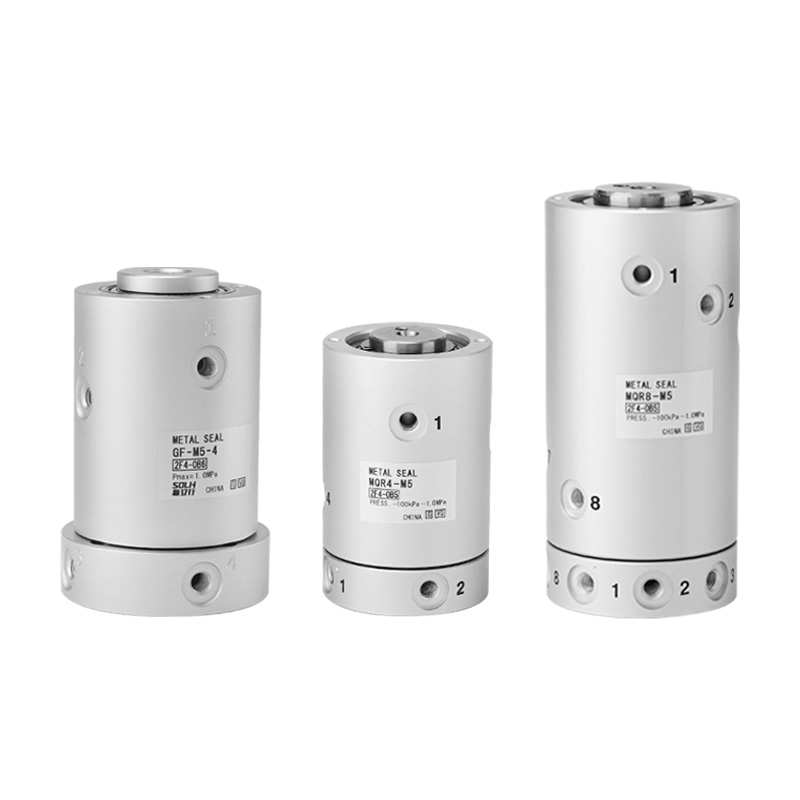

MQR စီးရီး Low Torque Gap Seal Rotary Union (SOLH)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     MQR စီးရီးသည် အလွန်နိမ့်သော လှည့်လိမ်အားဖြင့် သတ္တုအဆက်အသွယ်မရှိသော ကွာဟချက်ကို တံဆိပ်ခတ်ခြင်းကို ခံယူသည့် multi-channel rotary union တစ်ခုဖြစ်သည်။ ဖိသိပ်ထားသောလေနှင့် လေဟာနယ်ကို ပေးပို့ရန်အတွက် စက်ရုပ်အဆစ်များ၊ rotary tables နှင့် rotary shafts များအပါအဝင် စဉ်ဆက်မပြတ်လည်ပတ်နေသော အစိတ်အပိုင်းများအတွက် အထူးထုတ်လုပ်ထားပါသည်။ ၎င်းသည် ပိုက်လိုင်းလိမ်ခြင်းကို လုံးဝရှောင်ရှားပြီး၊ အလွန်ချောမွေ့သောလည်ပတ်မှုနှင့် အလိုအလျောက် rotary pneumatic စနစ်များအတွက် အလွန်ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်းကို ပါရှိသည်။

အဓိကထုတ်ကုန် အားသာချက်များ

     -- အလွန်နိမ့်သော လှည့်နေသော ရုန်းအား- 0.003~0.50 N·m သာ၊ သေးငယ်သော အပိုဝန်ကို မောင်းနှင်သည့် ဆာဗာ/မော်တာသို့ ယူဆောင်လာပေးသည်

     -- သတ္တုအကွာအဝေးကို ထိတွေ့တံဆိပ်ခတ်ခြင်း- ရော်ဘာတံဆိပ်ကွင်းများမရှိခြင်း၊ ရေရှည်တည်ငြိမ်သောသိုလှောင်မှုအပြီးတွင်ပင် ချောမွေ့သောစတင်မှု

     -- လွတ်လပ်သော လိုင်းပေါင်းစုံ လေဆားကစ်များ- 1/2/4/8/12/16 ပတ်လမ်းတစ်ခုစီကြားတွင် လုံးဝဖြတ်သွားခြင်းမရှိသော လမ်းကြောင်းများ

     -- အလွန်တိုးချဲ့ထားသော ဝန်ဆောင်မှုသက်တမ်း- လည်ပတ်လည်ပတ်မှု 1 ဘီလီယံအထိ၊ အပြည့်အဝ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ဒီဇိုင်း

     -- bidirectional rotation နှင့် high speed capacity- Max rotational speed 3000 rpm အထိ၊ မြန်နှုန်းမြင့် rotary indexing ကိရိယာများအတွက် သင့်လျော်သည်။

     -- Dual vacuum နှင့် positive pressure လိုက်ဖက်သော- လည်ပတ်ဖိအားအကွာအဝေး -100kPa ~ 1.0MPa၊ ဖုန်စုပ်စုပ်စက်နှင့် Standard air supply loops နှစ်ခုလုံးအတွက် အလုပ်လုပ်သည်

Universal Standard Technical Specifications

     -- အသုံးချနိုင်သော အရည်- ဖိသိပ်ထားသော လေ၊ အားအင်မဲ့ဓာတ်ငွေ့

     -- Operating Pressure Range: -100kPa ~ 1.0MPa

     -- ပတ်ဝန်းကျင်နှင့် အလယ်အလတ် အပူချိန်--10 ~ 80 ℃

     -- တံဆိပ်ခတ်ခြင်း အမျိုးအစား- မထိတွေ့နိုင်သော သတ္တုကွာဟမှု တံဆိပ်တုံးဖွဲ့စည်းပုံ

     -- ပံ့ပိုးမှုဖွဲ့စည်းပုံ- နှစ်ထပ် bearing လမ်းညွှန်ပံ့ပိုးမှု

     -- Port Thread- M5 × 0.8 (အတွင်းပိုင်း/ပြင်ပ thread များကို ရွေးချယ်နိုင်သည်)

     -- ချောဆီလိုအပ်ချက်- ချောဆီမပါ၊ ပုံမှန်ဆီဖြည့်ရန် မလိုအပ်ပါ။

Model Parameter အမြန်ကိုးကားချက်ဇယား

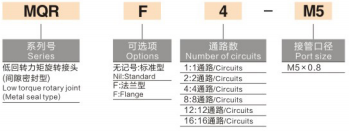

မော်ဒယ်အမည်ပေးခြင်း စည်းမျဉ်းနမူနာများ

     -- MQR4-M5- သီးခြားစာပိုဒ် ၄ ခု၊ စံ M5 ချည်ပေါက်

     -- MQR8-M5- 8 သီးခြားစာပိုဒ်များ၊ စံ M5 ချည်ပေါက်

     -- MQR16-M5- အမှီအခိုကင်းသော စာပိုဒ် ၁၆ ခု၊ စံ M5 ချည်ပေါက်

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- စက်မှုစက်ရုပ်လက်မောင်းအဆစ်များနှင့် rotary shafts များအတွက် Pneumatic လေထောက်ပံ့မှု

     -- Rotary indexing tables၊ rotary ဆလင်ဒါများနှင့် turntable automation ကိရိယာများ

     -- အလိုအလျောက် စီမံဆောင်ရွက်ပေးသည့် ဘူတာများတွင် စဉ်ဆက်မပြတ် လှည့်ပတ်နေသော လေပေးဝေရေး ကွင်းများ

     -- စုပ်ခွက်များနှင့် ကုပ်ဂျစ်များအတွက် Rotary ဖုန်စုပ်စုပ်ယူမှု ယန္တရားများ

     - ထုပ်ပိုးခြင်း၊ ပုံနှိပ်ခြင်းနှင့် အီလက်ထရွန်နစ်ကုန်ထုတ်စက်များအတွက် Rotary pneumatic ဆားကစ်များ

သော့တပ်ဆင်ခြင်းလမ်းညွှန်ချက်များ

     - ချိတ်ဆက်ထားသော ပန်းကန်ပြားမှတစ်ဆင့် လှည့်နေသော တစ်ဖက်ကို မောင်းနှင်ပါ။

     -- လိုက်လျောညီထွေရှိသော coupling တပ်ဆင်ခြင်းကို radial offset load ဖယ်ရှားရန် အကြံပြုထားသည်။

     -- rotary union သည် ကြီးမားသော radial သို့မဟုတ် axial force ကို မခံနိုင်ပါ။ အလတ်စား ဂီယာအတွက်သာ အသုံးပြုသည်။

     -- Spiral ဖြင့်စီစဉ်ထားသော port layout သည် tubing routing ကိုရိုးရှင်းစေပြီး လည်ပတ်နေစဉ်အတွင်း ပိုက်လိုင်းအကွေ့အကောက်များကို တားဆီးပေးသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MQR multi-channel metal gap seal rotary union တွင် အလွန်နိမ့်သော လှည့်လိမ်အား၊ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော 1-billion-cycle lifespan၊ dual vacuum-positive pressure compatibility နှင့် optional 1~16 လွတ်လပ်သောလေလမ်းကြောင်းများ၊ စက်ရုပ်အဆစ်များနှင့် မြန်နှုန်းမြင့် autom rotary စက်ပစ္စည်းအားလုံးအတွက် စံပြပိုက်လိုင်း ဆန့်ကျင်ဘက်လေပေးဝေမှုအစိတ်အပိုင်းတို့ ပါရှိသည်။
