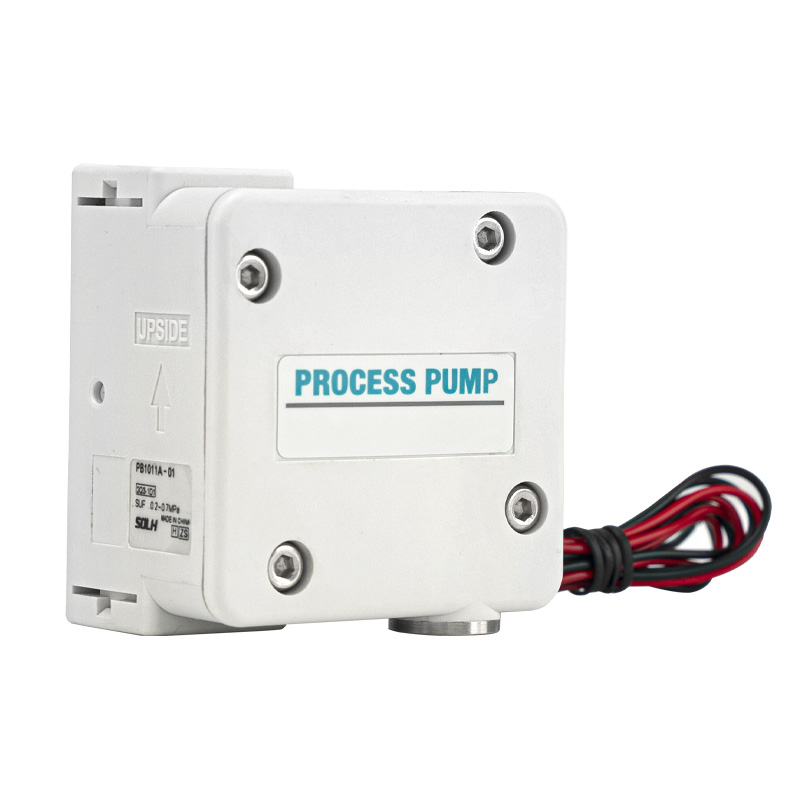

RPB1011 Series Diaphragm Pump (PB1000A Built-In Solenoid Valve အမျိုးအစား)

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH PB1011A သည် PB1000A တွင် ပါ၀င်သော ဆိုလီနွိုက်အဆို့ရှင်ပါ၀င်သော သေးငယ်သော တစ်ခုတည်းသော အနုမြူ ဒိုင်ယာဖရမ်ပန့်စီးရီးမှ ပါဝင်သည်။ ၎င်းတွင် ကျစ်လစ်သိပ်သည်းသော ကောက်ကြောင်း၊ အပြည့်အဝ corrosion resistance နှင့် zero shaft seal ယိုစိမ့်မှုတို့ ပါဝင်သည်။ ဓာတုဗေဒအရောအနှောများ၊ သန့်စင်သောရေ၊ ဆေးဘက်ဆိုင်ရာအရည်နှင့် ဓာတ်ပြုပစ္စည်းများ၏ မိုက်ခရိုမှအလတ်အထိ စီးဆင်းမှုအတွက် ဒီဇိုင်းထုတ်ထားခြင်းဖြစ်ပြီး၊ ၎င်းကို ဓာတုဗေဒပစ္စည်း၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းနှင့် ဇီဝနည်းပညာစက်မှုလုပ်ငန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည့် ကျစ်လစ်တိကျသော ဆေးစုပ်ပန့်တစ်ခုဖြစ်သည်။

မော်ဒယ်အမျိုးအစားခွဲခြားခြင်းနှင့် Drive မုဒ်

     --  PB1011A- Built-in integrated 3-port solenoid valve (DC24V)၊ တိုက်ရိုက်လျှပ်စစ်အချက်ပြထိန်းချုပ်မှု၊ ပလပ်နှင့်ကစားဝိုင်ယာကြိုးများ

     --  PB1013A- သီးခြားပြင်ပ ဆိုလီနွိုက်အဆို့ရှင်ဖြင့် မောင်းနှင်သော ပြင်ပလေကြောင်းပြအမျိုးအစား

     --  ဆိပ်ကမ်းအရွယ်အစား နောက်ဆက်တွဲ- 01 = Rc1/8 စံအရည်ထွက်ပေါက်

     --  အများအားဖြင့် ပြီးပြည့်စုံသော မော်ဒယ်များ- PB1011A-01; PB1011A-01-B (တပ်ဆင်ထားသောခြေဖဝါးကွင်းများပါရှိသော); PB1011A-01-N (NPT thread port)

Core Technical Specifications (PB1011A)

     -- Drive Unit- Built-in 3/2 solenoid valve၊ DC24V၊ ပါဝါသုံးစွဲမှု 0.35W

     --  စီးဆင်းမှုအပိုင်း- 8 ~ 2000 mL/min (0.12~120 L/h)

     --  Discharge Working Pressure: 0～0.6 MPa

     --  Dry Suction Lift- အများဆုံး 2.5 မီတာ

     -- လည်ပတ်နေသောအရည် အပူချိန်- 0~50 ℃ (ပန့်ခန်းအတွင်းတွင် ရေခဲမထည့်ပါ)

     -- အများဆုံးခွင့်ပြုနိုင်သော Liquid Viscosity: 100 mPa·s

     -- ပံ့ပိုးမှုလေဖိအားအကွာအဝေး: 0.2 မှ 0.7 MPa

     -- လေစားသုံးမှု- ≤40 L/min (ANR)

     -- အလုံးစုံအတိုင်းအတာနှင့် အလေးချိန်- 60×60×41 mm၊ ခန့်မှန်းခြေ။ 170 ဂရမ်

     -- အော်ပရေးရှင်း ဆူညံသံ- ≤64 dB(A); လိုက်ဖက်သော အသံတိတ်စက်ဖြင့် ဆူညံသံကို ထပ်မံလျှော့ချသည်။

     -- Diaphragm ဝန်ဆောင်မှုဘဝ- ကူးပြောင်းမှုသံသရာ သန်း 30 အထိ

Wetted Part Material Configuration

      -- ပန့်ကိုယ်ထည်- Polypropylene PP / SUS316 သံမဏိ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။

     -- Diaphragm & Check Valve Core- ပေါင်းစပ် PTFE + PP

     -- တံဆိပ်ခတ်သည့်ပစ္စည်း- FKM ဖလိုရိုရော်ဘာ၊ အက်ဆစ်၊ အယ်လကာလီနှင့် အော်ဂဲနစ်အရည်ပျော်ရည်တို့ကို ထူးထူးခြားခြား ခံနိုင်ရည်ရှိသည်။

     -- ပစ္စည်းအားသာချက်- Shaftless တံဆိပ်ဒီဇိုင်းသည် အလယ်အလတ် ယိုစိမ့်မှုကို ဖယ်ရှားပေးသည်။ ဓာတုဗေဒဖြေရှင်းချက်၊ သန့်စင်သောရေ၊ ဆေးဘက်ဆိုင်ရာဓာတ်ပစ္စည်းများနှင့် အပျော့စားအက်ဆစ်/အယ်ကာလီအရည်အတွက် ချေးခံနိုင်ရည်အပြည့်ရှိသည်။

အလုပ်အခြေခံ (PB1011A လျှပ်စစ်ထိန်းချုပ်မှုအမျိုးအစား)

     -- Solenoid Energized ON- Compressed air သည် drive chamber သို့ ဝင်ရောက်ပြီး၊ ဘယ်ဘက်သို့ diaphragm ကို တွန်းပို့သည်၊ pump chamber အတွင်းရှိ အရည်များကို အပေါ်ဘက်တစ်ကြောင်း အဆို့ရှင်မှတဆင့် စွန့်ထုတ်သည်။

     -- Solenoid De-energized OFF- Drive chamber သည် လေကို ထွက်စေသည်။ ဒိုင်ယာဖရမ်သည် တပ်ဆင်ထားသော စပရိန်စွမ်းအားအောက်တွင် ညာဘက်သို့ ပြန်လည်သတ်မှတ်သည်။ အရည်အသစ်သည် အောက်ပိုင်းစစ်ဆေးသော valve မှတစ်ဆင့် pump cavity သို့ စုပ်သည်။

     -- ကြိမ်နှုန်းမြင့် solenoid အဖွင့်/အပိတ် စက်ဝန်း (1～10 Hz) သည် စဉ်ဆက်မပြတ် အရည်စုပ်ယူမှုနှင့် ထုတ်လွှတ်မှုကို သိရှိနားလည်သည်။ switching frequency ကိုပြောင်းခြင်းဖြင့် output flow ကို အတိအကျချိန်ညှိနိုင်ပါသည်။

တပ်ဆင်ခြင်းနှင့် ပိုက်လိုအပ်ချက်များ

  1. မဖြစ်မနေ ထည့်သွင်းခြင်း စည်းမျဉ်း

     -- Fluid outlet port (OUT) သည် စီးဆင်းမှုကို အနှောင့်အယှက်ဖြစ်စေသော pump chamber အတွင်းရှိ လေသော့ကို ရှောင်ရှားရန် အပေါ်ဘက်သို့ မျက်နှာမူရမည်ဖြစ်သည်။

 2. Port Definition & Thread Spec

     -- Fluid IN/OUT ပင်မဆိပ်ကမ်းများ- Standard Rc1/8", NPT1/8 ရွေးချယ်နိုင်သည်

     -- Air supply SUP ပေါက်- M5 × 0.8 thread

     -- Exhaust EXH အပေါက်- M5×0.8 thread၊ AN05-M5 သေးငယ်သော အသံတိတ်စက်နှင့် တွဲဖက်အသုံးပြုနိုင်သည်

  3. Mounting Holes

     -- 6 မီလီမီတာအနက်ရှိသော 2 × M4 ဝက်အူပေါက်များ၊ သို့မဟုတ် φ4.5 အပေါက်များမှတဆင့်; သီးသန့်ခြေရာကွင်းဆက်စပ်ပစ္စည်း KT-PB1A-5 ပုံသေကိရိယာတပ်ဆင်မှုအတွက် ရနိုင်ပါသည်။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

     -- Semiconductor နှင့် PV ထုတ်လုပ်မှု- ဓာတုဗေဒဆိုင်ရာ အဖျက်ပစ္စည်း လွှဲပြောင်းမှု၊ အရည်လည်ပတ်မှု စက်ဝိုင်းကို သန့်ရှင်းရေးလုပ်ခြင်း။

     -- ဆေးဘက်ဆိုင်ရာနှင့် ဇီဝဓာတုပစ္စည်းများ- ဓါတ်ကူပစ္စည်း၊ ကြားခံဖြေရှင်းချက်နှင့် ဇီဝအရည်များကို မိုက်ခရိုဝေ့ဖ်ပေးပို့ခြင်း။

     -- ပုံနှိပ်ခြင်းနှင့် ထုပ်ပိုးခြင်းစက်ပစ္စည်း- မှင်၊ ကော်ကော် အလိုအလျောက် အစာကျွေးသည့်စနစ်

     -- ပတ်ဝန်းကျင် ကာကွယ်ရေးနှင့် ရေကို ကုသခြင်း- ဓာတုပစ္စည်း သောက်သုံးခြင်း၊ စွန့်ပစ်ရေနမူနာ စုဆောင်းခြင်း။

     -- အထွေထွေအလိုအလျောက်စက်မှုလုပ်ငန်း- အရည်ဖြတ်တောက်ခြင်း၊ သန့်ရှင်းရေးပြုလုပ်ခြင်းနှင့် ဆီထုတ်ခြင်းလုပ်ငန်း

မော်ဒယ်ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

     -- Flow matching- စီးဆင်းမှုအတွက် PB1011A ကို ရွေးပါ ≤2000 mL/min၊ အထူးချိတ်ဆက်ချိတ်ဆက်မှုထိန်းချုပ်မှုအခြေအနေများအတွက် PB1013A လေသူရဲမော်ဒယ် (အမြင့်ဆုံးစီးဆင်းမှု 1000 mL/min)

     -- စိုစွတ်သောပစ္စည်းရွေးချယ်မှု- ယေဘုယျအားနည်းသောဓာတုအရည်အတွက် PP ပန့်ကိုယ်ထည်၊ ခိုင်ခံ့သော corrosive ပျော်ရည်အတွက် SUS316 + PTFE ပေါင်းစပ်

     -- ထိန်းချုပ်မှုမုဒ်- လျှပ်စစ်တိုက်ရိုက်ထိန်းချုပ်မှု PB1011A ကို ရွေးချယ်ပါ။ စက်ပစ္စည်း ပြင်ပ အပြန်အလှန် ချိတ်ဆက်ချိတ်ဆက်မှု PB1013A လေသူရဲ အမျိုးအစားကို ရွေးချယ်ပါ။

     -- အရန်ဆက်စပ်ပစ္စည်းများ- လည်ပတ်ဆူညံသံများကို လျှော့ချရန်အတွက် အိတ်ဇောပေါက်တွင် အသံတိတ်စက်ကို တပ်ဆင်ပါ။ ရေရှည်တပ်ဆင်မှုအတွက် ခြေချိတ်ကွင်းကို ကိုက်ညီပါ။

SOLH Interchange အားသာချက်

     SOLH-PB1011 စီးရီးသည် SMC မူရင်း PB1011 စီးရီးကို အလုံးစုံအတိုင်းအတာ၊ ဆိပ်ကမ်းအပ်ချည်အသွင်အပြင်နှင့် စွမ်းဆောင်ရည်သတ်မှတ်ချက်များအားလုံး၊ ပိုက်လိုင်းပြုပြင်မွမ်းမံခြင်းမရှိဘဲ တိုက်ရိုက်အစားထိုးလဲလှယ်ခြင်း၊ သာလွန်သောကုန်ကျစရိတ်များဖြင့် အပြည့်အဝကိုက်ညီပါသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH PB1011A သေးငယ်သော ပါ၀င်သော ဆိုလီနွိုက်အမှုန်အမွှား ဒိုင်ယာဖရမ်ပန့်သည် ရိုးတံ-တံဆိတ-ကင်းလွတ်သော ယိုစိမ့်မှုဒဏ်ခံ PTFE/FKM သံချေးတက်သည့်အစိတ်အပိုင်းများကို လက်ခံသည်၊ 8~2000mL/min မိုက်ခရို-အလတ်စားစီးဆင်းမှုပမာဏကို ပံ့ပိုးပေးသည်၊ လျှပ်စစ်ပေါင်းစပ် solenoid နှင့် ပြင်ပလေပြွန်ပရင့်ထုတ်ခြင်းအတွက် တိကျမှုရှိသော အစိတ်အပိုင်းများ ပေးပို့မှု၊ စနစ်များ။
