အမှတ်တံဆိပ်- Richge Technology မှ SOLH

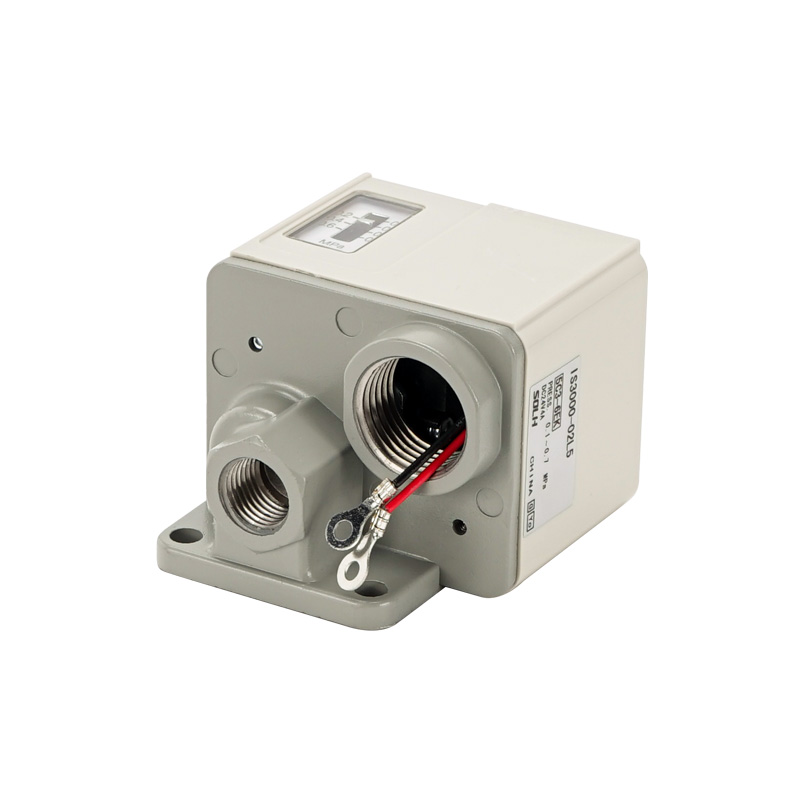

SOLH IS3000 စီးရီးသည် ဂန္ထဝင် ပစ္စတင်-မောင်းနှင်သည့် စက်ပိုင်းဆိုင်ရာ မိုက်ခရိုဖိအားခလုတ်တစ်ခုဖြစ်သည်။ ၎င်းသည် စပရိန်ပစ္စတင်ပေါ်တွင် လုပ်ဆောင်သော လေဖိအားမှတစ်ဆင့် အတွင်းပိုင်း မိုက်ခရိုအဆက်အသွယ်ခလုတ်ကို တွန်းပို့ကာ ကြံ့ခိုင်လျှပ်စစ်အထွက်ကို ထုတ်ပေးသည်။ IS10 reed switch စီးရီးကဲ့သို့ တူညီသောအဆင့်နှင့် လိုက်ဖက်သော အစားထိုးလဲလှယ်မှုများအတွက် အဓိကအားဖြင့် လေဆားကစ်အား ဖိအားနှင့် အကာအကွယ်နှင့် အလိုအလျောက် အစပျိုးထိန်းချုပ်မှုတို့အတွက် အဓိကအသုံးပြုသည်။ အီလက်ထရွန်းနစ်ဒစ်ဂျစ်တယ်ခလုတ်များ မတည်မငြိမ်ဖြစ်နေသော လေးလံသောတုန်ခါမှုပတ်ဝန်းကျင်များအတွက် ပြီးပြည့်စုံသည်။
1. Operating Principle
-- compressed air သည် spring-loaded piston ကိုတွန်းသည်၊ လေဖိအားသည် ကြိုတင်သတ်မှတ်ထားသည့်အဆင့်သို့ရောက်သည်နှင့်၊ ပစ္စတင်သည် အဆက်အသွယ်ပတ်လမ်းကိုဖွင့်ရန် သို့မဟုတ် ပိတ်ရန် built-in မိုက်ခရိုခလုတ်ကို စက်ဖြင့် လှုံ့ဆော်ပေးသည်။ ဖိအားသည် hysteresis တန်ဖိုးအောက် ကျဆင်းသွားသောအခါ၊ စပရိန်သည် ပစ္စတင်ကို ပြန်လည်သတ်မှတ်ပြီး မူလခလုတ်အခြေအနေသို့ ပြန်လည်ရောက်ရှိစေသည်။
2. Core ဖွဲ့စည်းတည်ဆောက်ပုံ အစိတ်အပိုင်းများ
-- ထိပ်တန်းဖိအားချိန်ညှိမှုခလုတ်- ပါဝါထောက်ပံ့မှုမပါဘဲ အစပျိုးဖိအားကို တိုက်ရိုက် rotary ချိန်ညှိခြင်း။
-- Built-in 1ab micro switch- Universal AC/DC load၊ PLC input terminals များကို တိုက်ရိုက်ချိတ်ဆက်ပါ သို့မဟုတ် solenoid valves ငယ်များကို မောင်းနှင်ပါ။
-- Graduated Pressure View Window- အချိန်နှင့်တပြေးညီ ကြိုတင်သတ်မှတ်ထားသော ဖိအားဖတ်ခြင်းအတွက် မြင်နိုင်သော MPa စကေး
-- Die-cast အလူမီနီယမ် အိမ်ရာ- IP40 ဖုန်မှုန့် ကာကွယ်ရေး၊ ယေဘူယျ စက်ရုံ အလုပ်ရုံ ပတ်ဝန်းကျင် အတွက် သင့်လျော်သည်။
|
ကန့်သတ်ချက် အကြောင်းအရာ |
စံသတ်မှတ်ချက် |
| အသုံးပြုနိုင်သော အလယ်အလတ် |
ခြောက်သွေ့သောလေ၊ နိုက်ထရိုဂျင်နှင့် အခြားအဆိပ်သင့်ခြင်းမရှိသော ဓာတ်ငွေ့များ |
| အမြင့်ဆုံးလည်ပတ်မှုဖိအား |
1.0 MPa |
| ချိန်ညှိနိုင်သော Pressure Range |
0.1 ~ 0.7 MPa (စံနယူးနစ်စနစ်များ၏ လွှမ်းခြုံမှုအပြည့်) |
| Hysteresis (Dead Band) |
≤ 0.05 MPa |
| ထပ်တလဲလဲ တိကျမှု |
±0.05 MPa |
| ဆက်သွယ်ရန်ဖွဲ့စည်းမှု |
1ab တစ်ခုတည်း တိုင်နှစ်ချက် ပစ်ခြင်း (NO / NC ပြောင်းနိုင်သော ဝါယာကြိုး) |
| ဆက်သွယ်ရန် Load Rating |
စံအမျိုးအစား- AC/DC 100V 1AMicro ဝန်အမျိုးအစား (IS3010): DC 5V 1mA (PLC နှင့် အသေးစားထပ်ဆင့်များအတွက် အကောင်းဆုံးလုပ်ဆောင်ထားသည်) |
| Port Thread အရွယ်အစား |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| လည်ပတ်အပူချိန် |
-5 ~ 60 ℃ (လေပိုက်အတွင်းတွင်ရေခဲများဖြစ်ပေါ်ခြင်းမရှိပါ) |
| အကာအကွယ်အတန်း |
IP40 ဖုန်ဒဏ်ခံနိုင်ရည်ရှိသည်။ |
| ဝန်ဆောင်မှုဘဝ |
စက်ပိုင်းဆိုင်ရာ ကူးပြောင်းမှု စက်ဝန်း 10 သန်းအထိ |

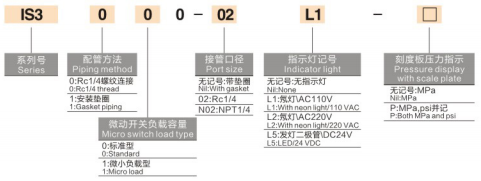

1. မော်ဒယ် နမူနာ- IS3000-02-P
-- IS3000- အခြေခံ စံချည်ထားသော ကိုယ်ထည်စီးရီး
-- 02- ဆိပ်ကမ်းချည်ကုဒ် = Rc1/4; နောက်ဆက်တွဲ N02 = NPT1/4 အမေရိကန်ချည်
-- P- တပ်ဆင်ထားသော နီယွန် အချက်ပြမီး (အလွတ် = စံပြ အလင်းမပါဘဲ)
2. ဆင်းသက်လာသော အထူးမော်ဒယ်များ
-- IS3100- ပေါင်းစပ်ထည့်သွင်းမှုအတွက် မော်ဂျူလာလေကြောင်းဝန်ဆောင်မှုယူနစ် (AFC/AC စီးရီး) နှင့် လိုက်ဖက်သော Gasket မျက်နှာပြင်တပ်ဆင်ခြင်းမူကွဲ
-- IS3010- PLC ထိန်းချုပ်ကိရိယာများ၏ သေးငယ်သော DC အချက်ပြထည့်သွင်းမှုအတွက် အကောင်းဆုံးလုပ်ဆောင်ထားသော Micro low-load သီးသန့်မော်ဒယ်
1. Shock & Vibration Resistant Heavy-Duty Mechanical Design
- Solid piston + micro contact တည်ဆောက်မှု၊ vibrators များမှ ဆက်တိုက်တုန်ခါမှုအောက်တွင် တည်ငြိမ်သော စွမ်းဆောင်ရည်၊ ခေါက်တံများနှင့် တံဆိပ်ရိုက်ကိရိယာများ၊ အချက်ပြမှု ပျံ့လွင့်ခြင်း သို့မဟုတ် လွဲမှားစွာ ထွက်ပေါ်လာခြင်း မရှိပါ။
2. ပါဝါမပါဘဲ ဆိုက်အတွင်း ချိန်ညှိခြင်း ရိုးရှင်းသည်။
-- ထိပ်တန်း rotary ချိန်ညှိမှု ခလုတ် + မြင်နိုင်သော ဘွဲ့ရဝင်းဒိုး။ ထိန်းချုပ်မှုအဖွဲ့ကို အားဖြည့်မပေးဘဲ ဖိအားတံခါးကို အော့ဖ်လိုင်းသတ်မှတ်နိုင်သည်။
3. Wide AC/DC Load Compatibility
-- မြင့်မားသော 1A အဆက်အသွယ် ဝန်ပမာဏသည် အလယ်အလတ် relays များမပါဘဲ သို့မဟုတ် ဒစ်ဂျစ်တယ် PLC အဝင်မှတ်များထံသို့ တိုက်ရိုက်ချိတ်ဆက်မှုမရှိဘဲ အသေးစား solenoid valves များကို တိုက်ရိုက်မောင်းနှင်ခွင့်ပြုသည်။
4. Ultra-Low Hysteresis
-- Max dead band ≤0.05MPa၊ တစ်သမတ်တည်းသော အစပျိုးမှုနှင့် ဖိအားများကို ပြန်လည်သတ်မှတ်ရန် ရေအောက်စက်ကိရိယာများ၏ မကြာခဏ အဖွင့်အပိတ် စက်ဘီးစီးခြင်းကို ရှောင်ရှားရန်။
1. Main Air Source Low Pressure Protection
-- လေစစ်ထုတ်စက် ထိန်းညှိ စက်ချောဆီ ယူနစ်များ၏ အောက်ပိုင်းတွင် တပ်ဆင်ထားသည်။ ထောက်ပံ့ရေးဖိအား 0.4MPa အောက်တွင် K/GT တုန်ခါမှုများ၊ BVP/SK ခေါက်တူများနှင့် ဖိအားမလုံလောက်ခြင်းမှ ကာကွယ်ရန် ထောက်ပံ့ရေးဖိအား 0.4MPa အောက်တွင် ကျဆင်းသွားပါက အချက်ပြအချက်ပြမှုကို တွန်းအားပေးသည်။
2. Cylinder Stroke Position အတည်ပြုချက်
-- ဆလင်ဒါကို အပြည့်အဝ သက်တမ်းတိုးပြီးနောက်၊ နောက်ထုတ်လုပ်မှု လုပ်ငန်းစဉ် အဆင့်ကို ချိတ်ဆက်ရန်အတွက် ခလုတ်အချက်ပြမှုကို ပေးပို့ရန် အခန်းတွင်း ဖိအားသည် ကြိုတင်သတ်မှတ်တန်ဖိုးသို့ တက်လာပါသည်။
3. Vibrator Circuit Safety Interlock
-- လေဖိအားကို လည်ပတ်နေသော စောင့်ကြည့်ကိရိယာများ၊ ဖိအားအောက်မှ လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော တုန်ခါမှုအား တားဆီးရန် ဖိအားအောက်သို့ ကျရောက်သည့်အခါ XQ အမြန်အိတ်ဇောပိုက်များသို့ ပါဝါဖြတ်ပေးသည်။
|
နှိုင်းယှဉ်ချက် |
IS3000 စက်ပိုင်းဆိုင်ရာ Micro Switch |
IS10 Non-Contact Reed Switch |
ISE30A အီလက်ထရွန်းနစ် ဒစ်ဂျစ်တယ် ခလုတ် |
| Trigger Mechanism ၊ |
Piston စက်ပိုင်းဆိုင်ရာ micro contact actuation |
သံလိုက်ကျူပြွန်မဟုတ်သော အဆက်အသွယ်အာရုံခံခြင်း။ |
မြင့်မားသောတိကျသောအီလက်ထရွန်းနစ်ဖိအားအာရုံခံကိရိယာ |
| Electrical Load Capacity ၊ |
အားကောင်းသော (1A @ 100V AC/DC၊ တိုက်ရိုက် valve drive) |
အလတ်စား (0.5A @100V) |
အားနည်း (အဆင့်နိမ့် PLC အချက်ပြ အထွက်သာ) |
| ဖိအားသတ်မှတ်ခြင်းနည်းလမ်း |
ထိပ်တန်း rotary ခလုတ် + စကေးပြတင်းပေါက် (ပါဝါမလိုအပ်ပါ) |
ဘေးထွက်ချိန်ညှိဝက်အူ + အသေးစားပြတင်းပေါက် |
Multi-key ဒစ်ဂျစ်တယ်မီနူး ကန့်သတ်ချက်ထည့်သွင်းခြင်း။ |
| အတိုင်းအတာ တိကျမှု |
±0.05 MPa |
±0.05 MPa |
±0.2% FS အလွန်မြင့်မားသောတိကျမှု |
| အကောင်းဆုံး အလုပ်အခြေအနေများ |
ပြင်းထန်သောတုန်ခါမှု၊ actuator များ၏တိုက်ရိုက်မောင်းနှင်မှု |
ယေဘုယျအားဖြင့် တုန်ခါမှုနည်းသော အစုလိုက်အပြုံလိုက် လိုင်းများ |
တိကျသောဖိအားစောင့်ကြည့်ခြင်း၊ အပိတ်ကွင်းပိတ် PLC ထိန်းချုပ်မှု |
SOLH IS3000 စီးရီး ပစ္စတင်တွင် စက်ပိုင်းဆိုင်ရာ အနုမြူဖိအားခလုတ်သည် တုန်ခါမှုနည်းခြင်း၊ လေးလံသောတုန်ခါမှုကို ခံနိုင်ရည်ရှိပြီး မြင့်မားသောအဆက်အသွယ်ဝန်စွမ်းရည်၊ ချည်မျှင်/ဂက်စ်ချိတ်နှင့် မိုက်ခရို-ဝန် PLC မျိုးကွဲများရရှိနိုင်သည်၊ လေဆားကစ်ဖိအားဘေးကင်းရေးကာကွယ်မှုနှင့် တုန်ခါမှုများ၊ ဆလင်ဒါကုပ်စခန်းများနှင့် ယေဘူယျအလိုအလျောက်စက်ကိရိယာများအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။
