G Series အထွေထွေ Pneumatic Pressure Gauge

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH G စီးရီးသည် ဖိသိပ်ထားသော လေဖိအားကို တိုင်းတာခြင်းအတွက် အနုမြူစနစ်များအတွက် သီးသန့် စံဖိအားပေးသည့် စံနှုန်းဖြစ်ပြီး၊ စံအခြေခံအမျိုးအစားနှင့် အရောင်သတိပေးကွင်းပါရှိသော ကန့်သတ်ညွှန်ပြချက်အမျိုးအစား။ Dial အပြင်အချင်းအပိုင်းအခြား φ15 ~ φ63၊ ဖိအားအတိုင်းအတာသည် 0.2 ~ 1.5MPa ကို စံတိကျမှု ±3% F.S ဖြင့် ဖုံးအုပ်ထားသည်။ တပ်ဆင်ခြင်းတည်ဆောက်ပုံနှစ်ခုရရှိနိုင်သည်- အကန့်တပ်ဆင်ခြင်းအတွက် အနောက်ချည် G မော်ဒယ်နှင့် တိုက်ရိုက်ပိုက်လိုင်းတပ်ဆင်မှုအတွက် ဘေးထွက်ချည် GA မော်ဒယ်။

စီးရီးအရွယ်အစားနှင့် အတိုင်းအတာ သတ်မှတ်ချက် (ပြင်ပအချင်း × ချိတ်ဆက်မှုကြိုး)

     -- G15: φ15၊ M5 အတွင်းပိုင်းချည် / R1/8; အလွန်သေးငယ်သော၊ micro pneumatic valves များနှင့် လိုက်ဖက်သည်။

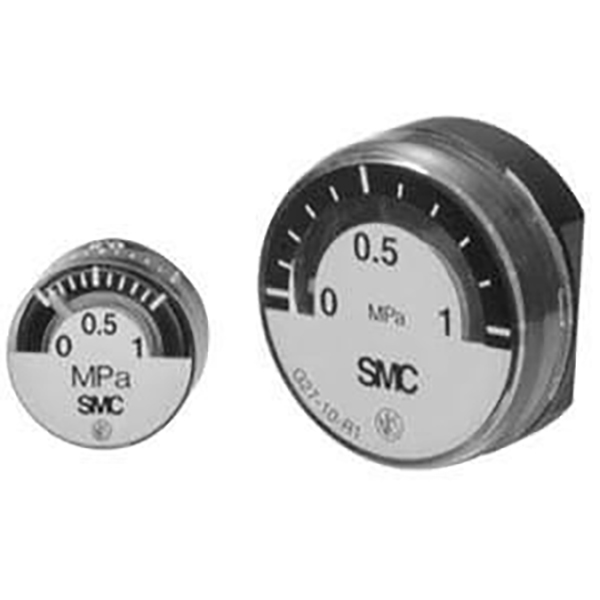

     -- G27- φ26၊ R1/16/R1/8; ကျဉ်းမြောင်းသော တပ်ဆင်နေရာအတွက် ကျစ်လစ်ပါးလွှာသော ကိုယ်ထည်

     -- G36 / GA36: φ37.5၊ R1/8; ပင်မ စံ အထွေထွေ ရည်ရွယ်ချက် မော်ဒယ်

     -- G46 / GA46: φ42.5၊ R1/8 / R1/4; အသုံးအများဆုံး၊ ရွေးချယ်နိုင်သော ကန့်သတ်ညွှန်ပြသည့် လက်စွပ်

     -- G53-L- φ51၊ R1/8/R1/4; အနီရောင်-စိမ်းလန်းသော ကန့်သတ်သတိပေးလက်စွပ်ပါသော အလတ်စား အကြီးစား ဒိုင်ခွက်

     -- G63-L- φ63.4၊ R1/8/R1/4; အလွန်ကြီးမားသော ဒိုင်ခွက်၊ အကွာအဝေးမှ ရှင်းလင်းစွာ ဖတ်နိုင်သည်။

မော်ဒယ်အမည်ပေးခြင်း စည်းမျဉ်းနှင့် ဥပမာများ

 1. အမည်ဖော်မတ်

     -- G/GA + Size Code + Optional Suffix L + Pressure Range Code + Thread Code

     -- Suffix L = အနီရောင်-စိမ်းလန်းသော ကန့်သတ်ညွှန်ပြချက် လက်စွပ် တပ်ဆင်ထားသည်။

  2. မော်ဒယ် နမူနာများ

     -- G46-10-02-

         G46 = φ42.5 နောက်ကျောချည်မော်ဒယ် | 10 = 1.0MPa အကွာအဝေး | 02 = R1/4 ချည်

     -- GA36-10-01-

        GA36 = φ37.5 ဘေးထွက်ချည်မော်ဒယ် | 10 = 1.0MPa အကွာအဝေး | 01 = R1/8 ချည်

     -- G36-L-10-01

        အနီရောင်-စိမ်းလန်းသော ကန့်သတ်သတိပေးလက်စွပ် L၊ φ37.5 အနောက်ကြိုး၊ 1.0MPa၊ R1/8

  3. Code အဓိပ္ပာယ်ဖွင့်ဆိုချက်

     -- Pressure Range Code-

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- ကြိုးကုဒ်

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 မက်ထရစ်အတွင်းပိုင်းချည် ၃။

Universal Core နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

  1. တိုင်းတာနိုင်သော အလတ်စား- ဖိသိပ်ထားသော လေ၊ ဆီကင်းစင်ပြီး ကြေးနီမပါသော စိုစွတ်သောအပိုင်းဗားရှင်းများကို သန့်ရှင်းသော လုပ်ငန်းစဉ်အတွက် ရွေးချယ်နိုင်သည်။

  2. Standard Pressure ranges: 0~0.2/0~0.4/0~1.0/0~1.5MPa

  3. တိကျမှုအဆင့်- စံ ±3% F.S.; အသေးစား G15 နှင့် G27 ±5% F.S.

  4. ပစ္စည်းဖွဲ့စည်းပုံ-

     -- အိမ်ရာ- ဇင့်အလွိုင်း/ နီကယ်ချထားသည့် အလူမီနီယမ်

     -- ပြတင်းပေါက်အဖုံး- ထိခိုက်မှုခံနိုင်ရည်ရှိသော ပိုလီကာဗွန်နိတ်

     -- ချိတ်ဆက်မှု အံဝင်ခွင်ကျ- ကြေးဝါ၊ ကြေးနီမပါသော အခြားရွေးချယ်စရာများ ရနိုင်ပါသည်။

  5. လည်ပတ်အပူချိန်- -5 ~ +60 ℃ (အအေးခံခြင်းမရှိဘဲအလယ်အလတ်)

  6. Mounting အမျိုးအစားခွဲခြားခြင်း။

     -- G အမျိုးအစား- မြှုပ်ထားသော အကန့် တပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသော အနောက်ချည်

     -- GA အမျိုးအစား- ဘေးထွက်ချည်၊ တိုက်ရိုက် inline ပိုက်လိုင်းတပ်ဆင်ခြင်း။

ကန့်သတ်ညွှန်ပြချက်လက်စွပ်ပါသော L မော်ဒယ်

     -- အနီရောင်လက်စွပ်- အထက်ကန့်သတ်ချက်/ ဖိအားမြင့် အချက်ပေးကိရိယာအဆင့်

     -- အစိမ်းရောင်လက်စွပ်- ပုံမှန်ဘေးကင်းသော အလုပ်ဖိအားကြားကာလ

     -- အဖြူရောင်ညွှန်ပြချက်- အချိန်နှင့်တပြေးညီ ပြောင်းလဲနေသော လေဖိအားတန်ဖိုး

     -- Core Advantage- ဂရုတစိုက် စကေးဖတ်ခြင်းမရှိဘဲ အလိုလိုသိမြင်နိုင်သော အခြေအနေစီရင်ချက်၊ စည်းဝေးပွဲလိုင်းများနှင့် ဗဟိုချုပ်ကိုင်ထားသော အချက်ပေါင်းများစွာ စောင့်ကြည့်ရေးဗီဒိုများအတွက် အကောင်းဆုံး

အဆင့်ဆင့်ရွေးချယ်ရေးလမ်းညွှန်

  1. အသေးစားနှင့် ကျဉ်းသော ကန့်သတ်နေရာ- G15 / G27 (φ15 / φ26) ကို ရွေးပါ

  2. သာမန် စံနယူးမက်တစ် ဆားကစ်များ- G36/G46 (φ37.5/φ42.5)

  3. အမြင်အာရုံဖိအားသတိပေးချက် လိုအပ်သည်- အရောင်ကန့်သတ်လက်စွပ်ပါသော G36-L / G46-L

  4. တာဝေး အဝေးထိန်း ဖတ်ရှုခြင်း လိုအပ်ချက်- အကြီးစား ဒိုင်ခွက် G53-L / G63-L (φ51 / φ63)

  5. တပ်ဆင်ခြင်းမုဒ် ထူးခြားချက်

     -- တိုက်ရိုက်ပိုက်လိုင်းတပ်ဆင်ခြင်း → GA ဘေးထွက်ချည်တွဲ

     -- စက်ပစ္စည်းထိန်းချုပ်မှုဘောင်တွင် ထည့်သွင်းထားသော တပ်ဆင်ခြင်း → G အနောက်ချည်တွဲ

လူကြိုက်များသော Standard Model အမြန်ကိုးကား

     -- G27-10-R1- φ26 ဒိုင်ခွက်၊ 1.0MPa အကွာအဝေး၊ R1/16 ကြိုး

     -- G36-10-01- φ37.5 အနောက်ကြိုး၊ 1.0MPa၊ R1/8

     -- G46-10-02- φ42.5 အနောက်ကြိုး၊ 1.0MPa၊ R1/4

     -- G46-L-10-02- φ42.5 နောက်ချည်ကြိုး၊ အနီရောင်-အစိမ်းရောင် ကန့်သတ်လက်စွပ်၊ 1.0MPa၊ R1/4

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH G စီးရီးလေဖိအားတိုင်းကိရိယာသည် φ15~φ63 နံပါတ်အပြည့်အစုံပါရှိသော အနောက်/ဘေးဘက်ချည် တပ်ဆင်ခြင်းပုံစံနှစ်မျိုး၊ ရွေးချယ်နိုင်သော L အမျိုးအစား အရောင်ကန့်သတ်သတိပေးကွင်း၊ 0.2 ~ 1.5MPa ပြီးပြည့်စုံသော ဖိအားအပိုင်းအခြားများနှင့် ကြေးနီမပါသော သန့်ရှင်းသောဗားရှင်းများ၊ စက်မှုလုပ်ငန်းအလိုအလျောက်စနစ် အဆုတ်ရောင်ဆားကစ်များအားလုံးအတွက် စံလေဖိအားစောင့်ကြည့်ဆက်စပ်ပစ္စည်း။
