VR3200 / VR3201 Series Pneumatic-Electric Relay

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH VR3200/3201 စီးရီးများသည် လေဖိအားအချက်ပြခလုတ်များဟုလည်းသိကြသည့် ဂန္ထဝင် pneumatic-electric relay များဖြစ်သည်။ ၎င်းတို့သည် pneumatic ဖိအားအချက်ပြမှုများကို လျှပ်စစ်အကူးအပြောင်းခြောက်သွေ့သောအဆက်အသွယ်များအဖြစ်သို့ ပြောင်းလဲပေးသည်၊ ဖိအားစောင့်ကြည့်ခြင်း၊ အမှားအယွင်းအချက်ပေးခြင်း၊ ဘေးကင်းမှုကြားလော့ခ်နှင့် ဒစ်ဂျစ်တယ်အချက်ပြထည့်သွင်းခြင်းကို အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများတွင် PLC သို့ ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြပြီး pneumatic ပိုက်လိုင်းများနှင့် လျှပ်စစ်ထိန်းချုပ်မှုစနစ်များကြားတွင် စံအချက်ပြပြောင်းလဲခြင်းကြားခံအဖြစ် ဆောင်ရွက်ကြသည်။

မော်ဒယ် အမျိုးအစား ခွဲခြားခြင်းနှင့် အဓိက ကွာခြားချက်များ

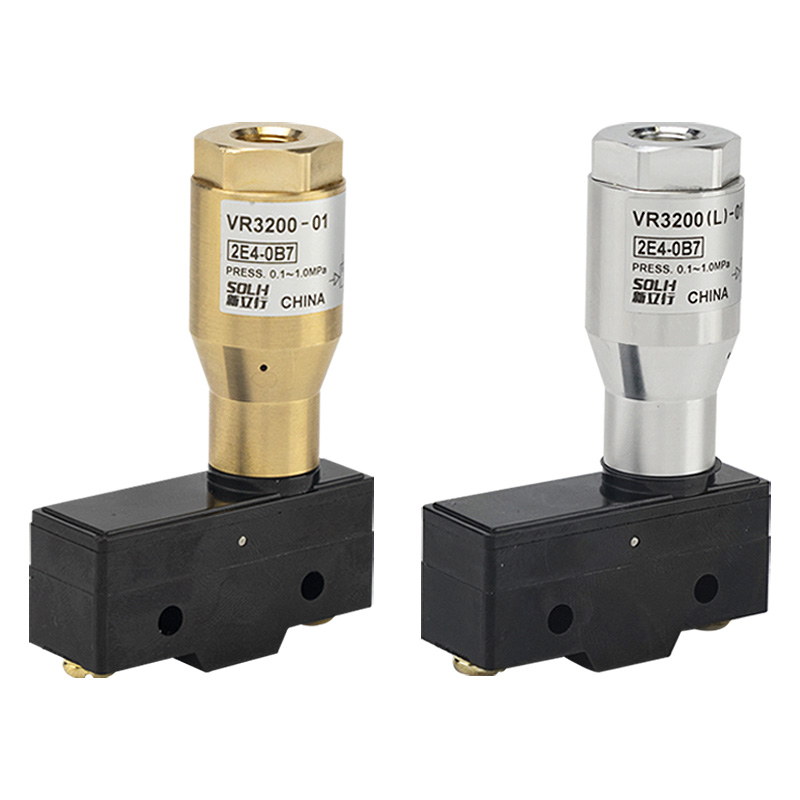

     -- VR3200-01- အဖွင့်ဘောင်အမျိုးအစား၊ အလေးချိန် 130g၊ ထိတွေ့ထားသော ဂိတ်ပိတ်၊ ခြောက်သွေ့ပြီး ဖုန်ကင်းစင်သော မိုးလုံလေလုံ ကက်ဘိနက်ပတ်ဝန်းကျင်အတွက်

     -- VR3201-01- IP44 drip-proof အလုံပိတ်အိမ်ရာ၊ အလေးချိန် 260g၊ အပြည့်အ၀ အလုံပိတ်တည်ဆောက်မှု၊ စိုစွတ်သော၊ ဖုန်ထူသော အလုပ်ရုံများနှင့် ထုတ်လုပ်ရေးကိရိယာများအတွက် သင့်လျော်သည်။

     -- VR3202-01- သီးခြားမြေစိုက်ဂိတ်ပါရှိသော IP44 drip-proof၊ CE လက်မှတ်ရ၊ လေးလံသောလျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုနှင့် ပို့ကုန်စက်ပစ္စည်းများအတွက်စံပြ

     -- ဆိပ်ကမ်းကုဒ်- 01 = စံ Rc1/8 အတွင်းပိုင်းချည်၊ NPT1/8 thread ရွေးချယ်နိုင်သည်

Universal Technical Specifications

  1. ချိန်ညှိနိုင်သော လည်ပတ်မှုဖိအား အပိုင်း- 0.1 ~ 1.0 MPa (စက်ရုံမှ ကြိုတင်သတ်မှတ်ထားသည့် ဖိအား ≈ 0.15MPa)

  2. ပတ်ဝန်းကျင် အပူချိန် : -5 ℃ ~ + 60 ℃ ( icing မပါ )

  3. ဆက်သွယ်ရန်ပုံစံ- 1AB (1 ပုံမှန်ဖွင့် + 1 ပုံမှန်ပိတ် + ဘုံ COM)

  4. Micro Switch အဆက်အသွယ် အဆင့်သတ်မှတ်ချက်များ (Resistive / Inductive Load):

     -- AC125V: 15A ခံနိုင်ရည်ရှိသော၊ 3A inductive

     -- AC250V- 15A ခုခံမှု၊ 2.5A လျှပ်ကူးမှု

     -- DC30V- 6A ခံနိုင်ရည်ရှိသော၊ 1.5A လျှပ်ကူးပစ္စည်း

  5. မျက်နှာပြင် အပြင်အဆင်- လေဝင်ပေါက် Rc1/8; လျှပ်စစ်ဝက်အူတိုင်များ (အလုံပိတ်ဝိုင်ယာကြိုးများအတွက် Pg13.5 ကေဘယ်ဂလင်းပါရှိသော VR3201)

  6. ပစ္စည်းဖွဲ့စည်းမှု- ကြေးဝါအဆို့ရှင်ကိုယ်ထည်၊ POM ပစ္စတင်၊ သံမဏိပြန်စပရိန်၊ NBR တံဆိပ်ခတ်ခြင်းလက်စွပ်

အလုပ်အခြေခံ

  1. Compressed air သည် port IN ထဲသို့ ဝင်လာပြီး စပရိန်ကို ဖိသိပ်ရန် ပစ္စတင်ကို တွန်းထုတ်ကာ ဖိအားကြိုသတ်မှတ်ထားသည့် အတိုင်းအတာထက်ကျော်လွန်သည်နှင့် တပ်ဆင်ထားသော micro switch ကို စက်ပိုင်းဆိုင်ရာဖြင့် စတင်စေသည်။

  2. ဆက်သွယ်ရန်ကူးပြောင်းခြင်း ယုတ္တိဗေဒ-

     -- ဖိအား ≥ သတ်မှတ်တန်ဖိုး- မပိတ်ပါ၊ NC အဖွင့်

     -- ဖိအား ＜ သတ်မှတ်တန်ဖိုး- မဖွင့်ရ၊ NC ပိတ်ထားသည်။

  3. အပြည့်အဝစက်မှုဖွဲ့စည်းပုံ၊ ပြင်ပပါဝါထောက်ပံ့မှုမလိုအပ်ပါ။ ပေါက်ကွဲလွယ်သော နှင့် လျှပ်စစ်အန္တရာယ်မရှိသောဇုန်များအတွက် အတွင်းပိုင်းဘေးကင်းပြီး တည်ငြိမ်သည်။

အမြန်ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

     -- VR3200-01- ကုန်ကျစရိတ်နည်းသော၊ ခြောက်သွေ့သော မိုးလုံလေလုံ ဗီရိုတပ်ဆင်ခြင်း။

     -- VR3201-01- စိုစွတ်သော/ဖုန်ထူသော စက်ကိရိယာများ၊ တပ်ဆင်လိုင်းများ၊ အပြင်ဘက်တစ်ပိုင်းစက်ပစ္စည်းများ

     -- VR3202-01- CE လက်မှတ် + မြေစိုက်ကာကွယ်မှု၊ လေးလံသော EMC နှောင့်ယှက်မှု၊ ပြီးပြည့်စုံသော စက်များကို တင်ပို့ခြင်း

     -- ဖိအားချိန်ညှိမှု- စက်ရုံ၏မူလအစပျိုးဖိအား 0.15MPa၊ ထိပ်ပိုင်းချိန်ညှိဝက်အူမှတစ်ဆင့် ကောင်းမွန်သောတေးသွား

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- ဆလင်ဒါလေဖြတ်ခြင်း နှင့် ကုပ်နှိပ်ခြင်း ဖိအားရှာဖွေခြင်း- အလုပ်ခွင်ကုပ်ခြင်းကို အတည်ပြုခြင်း၊ ဝန်ပိုခြင်း အချက်ပေးသံ

     -- Vacuum chuck အနုတ်လက္ခဏာဖိအားတုံ့ပြန်ချက်- စုပ်ယူမှုနှင့် workpiece ပြုတ်ကျခြင်းကို သိရှိခြင်း။

     -- အဓိကလေရင်းမြစ် ဖိအားနည်းသတိပေးချက်- လေဖိအားပေးစက် ချို့ယွင်းမှုနှင့် ပိုက်လိုင်းယိုစိမ့်မှုကို စောင့်ကြည့်ခြင်း။

     -- အငမ်းမရဘောလုံးအဆို့ရှင်များနှင့် လိပ်ပြာအဆို့ရှင်များ၏ တုံ့ပြန်ချက်ကို ဖွင့်/ပိတ်ပါ။

     -- အီလက်ထရွန်းနစ်အာရုံခံကိရိယာများမပါဘဲ ပေါက်ကွဲမှုဒဏ်ခံ အလုပ်ရုံများအတွက် အဆုတ်ရောင်အချက်ပြပြောင်းခြင်း။

SOLH Interchange အားသာချက်

     SOLH VR3200/3201 စီးရီးများသည် အလုံးစုံအတိုင်းအတာ၊ ဆိပ်ကမ်းချည်၊ အဆက်အသွယ်ဘောင်များနှင့် ချိန်ညှိနိုင်သော ဖိအားအကွာအဝေးရှိ SMC တူညီသော မော်ဒယ်များနှင့် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အပြိုင်အဆိုင်စျေးနှုန်းနှင့် အချိန်တိုအတွင်း ဝယ်ယူသူများသည် ထုတ်လုပ်မှုကုန်ကျစရိတ်များကို လျှော့ချရန် ကူညီပေးပါသည်။

Terminal Wiring အဓိပ္ပါယ်

     -- COM: အများသုံး အများသူငှာ ဂိတ်

     -- NO : ပုံမှန်အားဖြင့် ဖွင့်သည် ၊ လေဖိအားသည် ကြိုတင်သတ်မှတ်ထားသော တန်ဖိုးသို့ရောက်ရှိသောအခါ လုပ်ဆောင်သည်။

     -- NC : ပုံမှန်အားဖြင့် ပိတ်သည် ၊ ကြိုတင်သတ်မှတ်ထားသော သတ်မှတ်ချက်ထက် လေဖိအားနည်းနေချိန်တွင် လုပ်ဆောင်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VR3200/3201 ပါဝါ-အခမဲ့စက်မှုအနုမြူ-လျှပ်စစ်ပြန်ပို့သည် လေဖိအားအချက်ပြမှုများကို 1NO+1NC ခြောက်သွေ့သောအဆက်အသွယ်အချက်ပြမှုများကို ချိန်ညှိနိုင်သော 0.1~1.0MPa အစပျိုးဖိအားဖြင့် ချိန်ညှိနိုင်သော 0.1~1.0MPa အစိုင်ယာဖိအားအဖြစ်သို့ ပြောင်းလဲပေးသည်၊ အဖွင့်ဘောင်တွင်ရရှိနိုင်သည်၊ IP44 drip-proof နှင့် CE မြေပြင်ဗားရှင်းများအတွက် PLC interlock၊ လေဟာနယ်စောင့်ကြည့်ခြင်းနှင့် လေဟာနယ်ဆိုင်ရာအချက်ပြမှုတို့ဖြစ်သည်။
