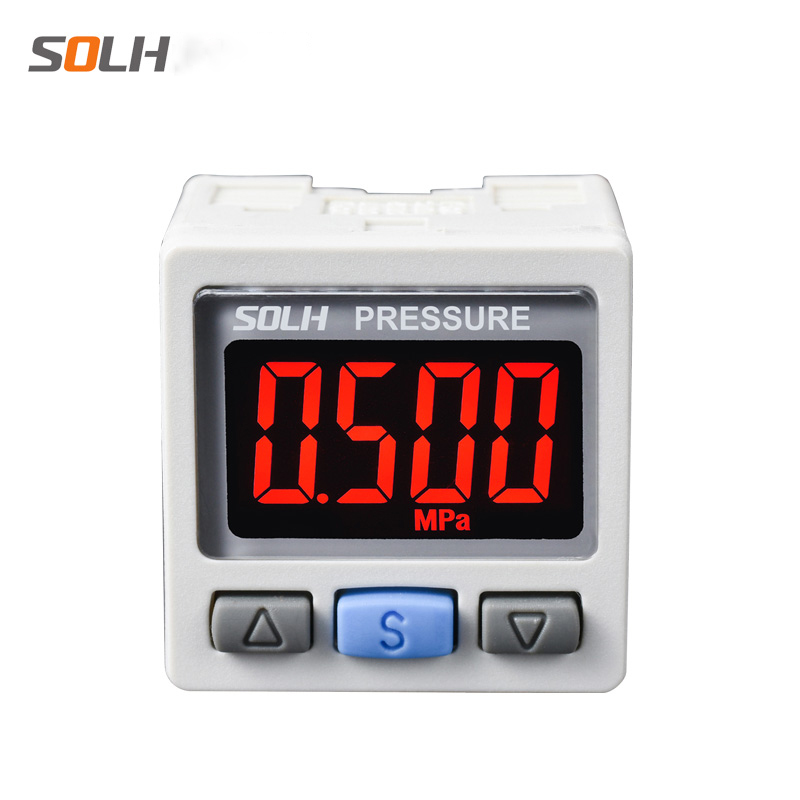

ZSE30A(F) / ISE30A စီးရီး မြင့်မားသော တိကျမှု နှစ်ရောင်-ဒစ်ဂျစ်တယ် ဖိအားခလုတ်

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH ZSE30A(F) / ISE30A စီးရီးများသည် တိကျမှုမြင့်မားသော ဒစ်ဂျစ်တယ်ဖိအားခလုတ်များကို အချိန်နှင့်တပြေးညီ ဖိအားစောင့်ကြည့်ခြင်း၊ တံခါးပိတ် အချက်ပေးနှိုးဆော်ချက်နှင့် pneumatic ဆားကစ်များအားလုံးကို ထိန်းချုပ်ရန်အတွက် အသုံးပြုပါသည်။ လေဟာနယ်၊ ဒြပ်ပေါင်း ရောစပ်ထားသော ဖိအားနှင့် စံပြုသော ဖိအားဆိုင်ရာ လုပ်ငန်းခွင် အခြေအနေများနှင့် လိုက်ဖက်သည်။ Core အားသာချက်များတွင် ±0.2%FS လွန်ကဲတိကျမှု၊ အနီရောင်/စိမ်းလန်းသော LCD မျက်နှာပြင်နှစ်ရောင်နှင့် တစ်ချက်နှိပ်ရုံဖြင့် batch parameter မိတ္တူလုပ်ဆောင်ချက် ပါဝင်သည်၊၊ အလိုအလျောက် pneumatic စနစ်များ၏ "visual monitoring eye" အဖြစ် လုပ်ဆောင်ပေးပါသည်။

Pressure Measurement Range အလိုက် စီးရီးများ အမျိုးအစားခွဲခြားခြင်း။

အခြေခံနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (မြင့်မားသော တိကျမှုအဆင့်)

  1. Display ယူနစ်- ဂဏန်း 4 လုံး LCD မျက်နှာပြင်၊ နှစ်ရောင် အလိုအလျောက် ခလုတ် (အစိမ်းရောင်/အနီရောင်); OUT1 သည် အစိမ်းရောင်နှင့် သက်ဆိုင်ပြီး၊ OUT2 သည် အနီရောင်နှင့် သက်ဆိုင်သည်။

  2. တိုင်းတာမှုတိကျမှု- ±0.2%FS @25℃၊ ကြည်လင်ပြတ်သားမှု 1/1000 အပြည့်စကေးအထိ

  3. Signal Output ရွေးစရာများ

     -- Switch signal- 2-channel NPN / PNP open collector transistor output (OUT1 & OUT2)

     -- Analog signal (optional): 1~5V ဗို့အားအထွက် သို့မဟုတ် 4~20mA လက်ရှိအထွက်

  4. ပါဝါထောက်ပံ့မှု- 12~24 VDC ±10% ကျယ်ပြန့်ဗို့အားအကွာအဝေး

  5. Overpressure ခံနိုင်ရည်ရှိခြင်း။

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A အပြုသဘောဆောင်သောဖိအားမော်ဒယ်: 1.5 MPa

  8. Protection Class: IP40 ဖုန်မှုန့်ဒဏ်ခံခြင်း။

  9. လည်ပတ်ပတ်ဝန်းကျင်အပူချိန်: 0 ~ 50 ℃

  10. သီးသန့်လုပ်ဆောင်ချက်- တစ်ချက်နှိပ်ပါ ကန့်သတ်ဘောင် မိတ္တူ၊ ဆက်တင်များကို မာစတာယူနစ် 1 ခုမှ အများဆုံး slave ယူနစ် 10 အထိ မိတ္တူကူးပါ၊ အတွဲပစ္စည်းများ အမှားရှာပြင်နေစဉ် ပါရာမီတာ ဆက်တင်အမှားများကို ထိရောက်စွာ ရှောင်ရှားပါ။

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

  မော်ဒယ် နမူနာ- ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF- စီးရီးဖိအားအမျိုးအစား သတ်မှတ်စနစ်

     -- 01- Port thread သတ်မှတ်ချက် = M5 အတွင်းပိုင်းချည် (R1/8)

     -- N/P- အထွက်ထရန်စစ္စတာအမျိုးအစားကို ပြောင်းပါ။

        N = NPN ပွင့်လင်းစုဆောင်းသူ; P = PNP သည် ပွင့်လင်းစုဆောင်းသူ

     -- M/C/D- Output ပေါင်းစပ်အဓိပ္ပါယ်

        M = 2 အမှီအခိုကင်းသော အထွက်ချန်နယ်များသာ

        C = 1 switch channel + 1~5V analog ဗို့အားအထွက်

        D = 1 switch channel + 4~20mA analog current output

Dual-Color LCD Display Logic

     -- အစိမ်းရောင်နောက်ခံအလင်း- အသုံးပြုသူကြိုတင်သတ်မှတ်ထားသော ပုံမှန်အလုပ်အကွာအဝေးအတွင်း အမှန်တကယ်ဖိအား

     -- အနီရောင်နောက်ခံအလင်း- ဖိအားသည် အပေါ်/အောက် နှိုးစက်အဆင့်ထက် ကျော်လွန်နေသည် (ဖိအားပို/ဖိအားအောက် သတိပေးချက်)

     -- ချိန်ညှိနိုင်သော ပြသမှုမုဒ် 4 ခု- စံယုတ္တိဗေဒ (သာမန်အစိမ်း၊ ပုံမှန်မဟုတ်သော အနီရောင်) သို့မဟုတ် လိုအပ်သလို ပြောင်းပြန်အရောင်ပြောင်းခြင်း ယုတ္တိဗေဒကို ပံ့ပိုးသည်

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

  1. Pneumatic Cylinder & Workpiece Clamping Circuit

     ကုပ်နေသောဖိအား 0.5 ~ 0.7MPa သတ်မှတ်ပါ; လုပ်ဆောင်နေစဉ်အတွင်း workpiece လျော့ရဲလာခြင်းကို ကာကွယ်ရန် ဖိအားအောက် နိမ့်ကျသွားသည်နှင့် အနီရောင် အချက်ပြအချက်ပြမှုကို ဖြစ်ပေါ်စေသည်။

  2. Vacuum Suction Handling Station (ZSE30A ဖုန်စုပ်စက်ပုံစံ)

     ယုံကြည်စိတ်ချရသောစုပ်ယူမှုအဆင့်သတ်မှတ်ချက် ≤ -80kPa; လွှဲပြောင်းနေစဉ်အတွင်း အလုပ်ခွင်ပြုတ်ကျခြင်းကို ရှောင်ရှားရန် လေဟာနယ်ဒီဂရီ ဆိုးရွားနေပါက အချက်ပြအချက်ပြမှုကို ချက်ချင်းထုတ်ပေးသည်။

စွမ်းဆောင်ရည် နှိုင်းယှဉ်ချက် နှင့် သာမန် စက်ပိုင်းဆိုင်ရာ ဖိအား ခလုတ်များ

အဆင့်ဆင့်ရွေးချယ်ရေးလမ်းညွှန်

     -- ဖုန်စုပ်သပ်သပ် သို့မဟုတ် ရောစပ်လေဟာနယ် + မိုက်ခရိုအပြုသဘော ဖိအား → ZSE30AF universal compound pressure model ကို ရွေးပါ

     -- ပုံမှန် ယေဘူယျ အဆုတ်ရောင် ဆားကစ် (0.4~0.7MPa လေပေးဝေမှု) → လူကြိုက်အများဆုံး မော်ဒယ် ISE30A-01-N-M

     -- PLC မှ အချိန်နှင့်တပြေးညီ စဉ်ဆက်မပြတ် ဖိအားဒေတာစုဆောင်းမှု လိုအပ်သည် → C (1~5V ဗို့အား) သို့မဟုတ် D (4~20mA လက်ရှိ) analog output မျိုးကွဲကို ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH ZSE30A လေဟာနယ်၊ ZSE30AF ဒြပ်ပေါင်းနှင့် ISE30A အပြုသဘောဆောင်သောဖိအားဒစ်ဂျစ်တယ်ခလုတ်များ အင်္ဂါရပ် ±0.2%FS မြင့်မားသောတိကျသောနှစ်ရောင်ရောင် LCD၊ 2-channel NPN/PNP ခလုတ် + ရွေးချယ်နိုင်သော 1~5V/4~20mA analog output ကို တစ်ချက်နှိပ်ရုံဖြင့် batch ကန့်သတ်ဘောင်များ ကော်ပီ၊
