IS10 Series Reed Tube Mechanical Pressure Switch

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     SOLH IS10 စီးရီးသည် အဆက်အသွယ်မရှိသောကျူပြွန် (ရိဒ်ခြောက်) စက်ပိုင်းဆိုင်ရာဖိအားခလုတ်၊ စံနယူးမက်တစ်ဆားကစ်များအတွက် အခြေခံဖိအားစောင့်ကြည့်ရေးအစိတ်အပိုင်းဖြစ်သည်။ ရိုးရှင်းသောကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် အလွန်ယုံကြည်စိတ်ချရသောကြာရှည်လည်ပတ်မှုစွမ်းဆောင်ရည်တို့ပါရှိသော ၎င်းအား အချိန်နှင့်တစ်ပြေးညီလေဖိအားကိုသိရှိနိုင်စေရန်နှင့် interlock အချက်ပြမှုအထွက်အတွက် FRL air filter regulator ချောဆီသုံးယူနစ်နှင့် ကျယ်ပြန့်စွာတွဲဖက်ထားသည်။

အလုပ်အခြေခံနှင့် အတွင်းပိုင်း Core Structure

  1. Operating Principle

     - Compressed air သည် ပစ္စတင်အား စပရိန်တင်းအား တွန်းပို့သည်၊၊ ပစ္စတင်ပေါ်ရှိ တပ်ဆင်ထားသော သံလိုက်သည် သံလိုက်အစိုင်ရာနှင့် ဆားကစ်စီးဆင်းမှုကို အပြီးသတ်ရန် ကျူပြွန်အနီးသို့ ရွေ့လျားသည်။ လေဖိအားသည် ပြန်လည်သတ်မှတ်သတ်မှတ်ဘောင်အောက်သို့ ကျဆင်းသွားသောအခါ၊ နွေဦးသည် ပစ္စတင်ကို နောက်သို့တွန်းပို့သည်၊ သံလိုက်သည် ကျူပြွန်မှ ရွေ့သွားပြီး ဆားကစ်ပြတ်သွားသည်။

  2. Core ဖွဲ့စည်းတည်ဆောက်ပုံ အစိတ်အပိုင်းများ

     -- အမြဲတမ်းသံလိုက်ဖြင့် ပေါင်းစပ်ထားသော ပစ္စတင်- လေဖိအားရွေ့လျားမှုကို အာရုံခံသည်။

     -- Reed tube (dry reed switch): Non-contact magnetic actuation, zero mechanical contact abrasion

     -- ဖိအားချိန်ညှိဝက်အူ- ဝက်အူလှည့်ဖြင့် လက်စွဲသတ်မှတ်ထားသော အစပျိုးတံခါးခုံ

     -- စက်ပိုင်းဆိုင်ရာ ဘွဲ့လွန်ကြည့်ရှုမှုပြတင်းပေါက်- MPa ယူနစ်ရှိ ကြိုတင်သတ်မှတ်ဖိအားတန်ဖိုးကို တိုက်ရိုက်ဖတ်ခြင်း။

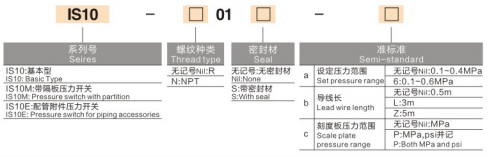

Standard Core Technical Specification Table

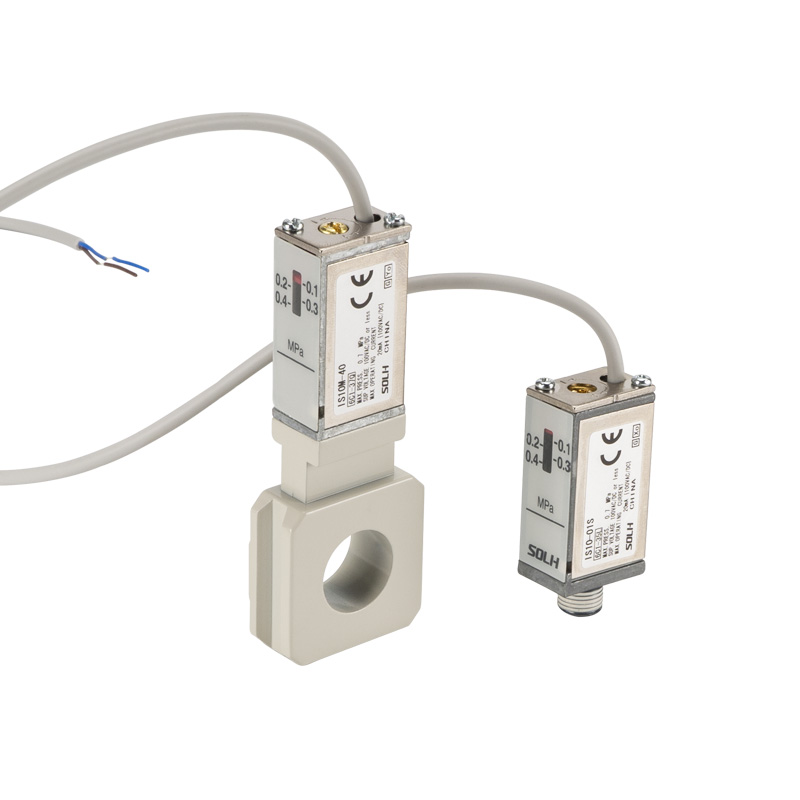

စီးရီး မော်ဒယ် အပြည့်အစုံနှင့် တပ်ဆင်မှု ပုံစံ နှစ်ခု

မတူညီသော အပြင်အဆင်လိုအပ်ချက်များအတွက် ပင်မတပ်ဆင်တည်ဆောက်ပုံနှစ်ခု-

  1. Inline Thread Mount အမျိုးအစား (IS10-01S)

     - ဆလင်ဒါတစ်ခုတည်း၊ ဆိုလီနွိုက်အဆို့ရှင်ထွက်ပေါက်နှင့် အသေးစားတစ်ဦးချင်းစီလေကြောင်းဝန်ဆောင်မှုယူနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော R1/8 thread port မှတစ်ဆင့် တိုက်ရိုက်ဝက်အူတပ်ဆင်ခြင်း။

  2. Manifold Base Mount အမျိုးအစား (IS10M / IS10E)

     -- IS10M ကို ဘေးဘက်တွင် စတုရန်းကြိုးချိတ်ဖြင့် တပ်ဆင်ထားသော၊ SMC စံနှုန်း AC modular FRL သုံး-ယူနစ်ပေါ်သို့ တိုက်ရိုက် ညှပ်နိုင်ပြီး အပိုအဒက်တာ အပိုပစ္စည်းများ မပါဘဲ ကက်ဘိနက်အတွင်းပိုင်း တပ်ဆင်မှုနေရာကို သက်သာစေသည်။

ပင်မထုတ်ကုန် ယှဉ်ပြိုင်မှု အားသာချက်များ

  1. စက်ပိုင်းဆိုင်ရာ အဆက်အသွယ် လုံးဝမဝတ်ပါ။

     -- ထိတွေ့မှုမဟုတ်သော သံလိုက်ကျူပင်များ ထွက်လာသည်၊ ထိတွေ့သည့်နေရာ၌ လျှပ်စစ်မီးပွားမရှိ၊ ဝန်ဆောင်မှုသက်တမ်းသည် IS3000 ကဲ့သို့သော သမားရိုးကျ စက်ပိုင်းဆိုင်ရာ အသေးစား ဆက်သွယ်မှု ဖိအားခလုတ်များထက် 5 ~ 10 ဆ ပိုရှည်သည်။

  2. အလိုလိုသိနိုင်သော အော့ဖ်လိုင်းဖိအား ချိန်ညှိမှု

     -- ဘေးဘက်တွင်တပ်ဆင်ထားသော MPa ဘွဲ့ရစကေးပြတင်းပေါက်၊ ဝက်အူလှည့်ဖြင့် ဆက်တင်ဝက်အူကို ချိန်ညှိပါ။ ဆိုက်တွင်ပါဝါထောက်ပံ့မှုမပါဘဲဖိအားအဆင့်သတ်မှတ်နိုင်သည်။

  3. Universal AC & DC load လိုက်ဖက်မှု

     -- 100V အောက် AC/DC ဗို့အား အားလုံးကို ပံ့ပိုးပေးသည်၊ အလယ်အလတ် ထပ်ဆင့်လွှင့်ခြင်း မရှိဘဲ အသေးစား ဆိုလီနွိုက် အဆို့ရှင်များကို တိုက်ရိုက် မောင်းနှင်နိုင်သည် သို့မဟုတ် PLC ၏ ဒစ်ဂျစ်တယ် ထည့်သွင်းသည့် ဂိတ်များကို ချိတ်ဆက်နိုင်သည်။

  4. သေးငယ်ပေါ့ပါးကျစ်လစ်သောဒီဇိုင်း

     -- မျိုးဆက်ဟောင်း IS1000 စီးရီးများထက် 16% ပိုပေါ့ပါးပြီး 11% သေးငယ်သော ထုထည်၊ ပေါင်းစပ်ထားသော ကျဉ်းမြောင်းသော အလိုအလျောက် စက်ကိရိယာ အပြင်အဆင်ကို အပြည့်အဝ လိုက်ဖက်ပါသည်။

လိုက်ဖက်သော သာမာန်စက်မှုအပလီကေးရှင်းအခြေအနေများ

  1. ပင်မလေရင်းမြစ် ဖိအားနည်းစောင့်ကြည့်ခြင်းနှင့် အချက်ပေး

     -- FRL သုံးယူနစ်၏ ထွက်ပေါက်တွင် တပ်ဆင်ထားသည်။ pneumatic vibrators များနှင့် ဖိအားမလုံလောက်မှုမှ ခေါက်တံများကို ကာကွယ်ရန် ထောက်ပံ့ရေးဖိအား 0.4MPa အောက်တွင် ကျရောက်သည်နှင့် တပြိုင်နက် အပြန်အလှန် နှိုးဆော်ချက် အချက်ပြမှုကို ပေးပို့သည်။

  2. Cylinder full-stroke အနေအထား အတည်ပြုခြင်း။

     -- ဆလင်ဒါသည် အပြည့်အ၀ ချဲ့ထွင်သောအခါ၊ နောက်ထုတ်လုပ်ရေးစခန်းလုပ်ဆောင်ချက်၏ ဆက်တိုက်သော့ခတ်မှုအတွက် အစပျိုးအချက်ပြအချက်ပြမှုအထွက်အတွက် အခန်းဖိအားသည် ကြိုတင်သတ်မှတ်တန်ဖိုးသို့ တက်လာပါသည်။

  3. Vibrator ဆားကစ်ဘေးကင်းလုံခြုံရေးကာကွယ်မှု

     - အချိန်နှင့်တပြေးညီအလုပ်လုပ်လေဖိအားကိုစောင့်ကြည့်; ဖိအားပမာဏထက် နိမ့်နေချိန်တွင် အမြန်အိတ်ဇောပိုက်၏ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ၊ တုန်ခါမှုအားနည်းခြင်းကြောင့် ဖြစ်ပေါ်လာသော တုန်ခါမှုအား ရှောင်ရှားပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH IS10 စီးရီး Non-contact reed tube pressure switch သည် inline thread mount နှင့် FRL manifold clip-on မျိုးကွဲများ၊ 0.1 ~ 0.6MPa ချိန်ညှိနိုင်သော အကွာအဝေး၊ 5 million long cycle service life နှင့် offline pressure calibration၊ စံပြတန်ဖိုးနည်း ကျစ်လစ်သိပ်သည်းသော လေဖိအားစောင့်ကြည့်ရေးအာရုံခံကိရိယာဖြင့် ဆလင်ဒါ၊ vibrator နှင့် ယေဘူယျအလိုအလျောက်ပတ်လမ်းများ
