RB RBQ Series Non-Adjustable Hydraulic Shock Absorber

SOLH RB Series Non-Adjustable Hydraulic Shock Absorber | SMC Standard အစားထိုး Damper

အမှတ်တံဆိပ်- SOLH by Richge Technology | SMC RB Equivalent Fixed Orifice Hydraulic Shock Absorber

1. ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်

  SOLH RB စီးရီးတွေဖြစ်ပါတယ်။ချိန်ညှိနိုင်သောမဟုတ်သော ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ကိရိယာများ SMC စံနှုန်းအတိုင်း ၎င်းသည် အတွင်းပိုင်းရှိ စိမ့်ဝင်ပေါက်ရှိသော throttling ဖွဲ့စည်းမှုမှတစ်ဆင့် သက်ရောက်မှု အရွေ့စွမ်းအင်ကို အပူစွမ်းအင်အဖြစ်သို့ ပြောင်းလဲပေးသည်။ ချိန်ညှိမှုမလိုအပ်ပါ၊ တိုက်ရိုက်တပ်ဆင်မှုအတွက် အသင့်ဖြစ်နေပါပြီ။ လေဆလင်ဒါများ၊ မျဉ်းသားလျှောများနှင့် rotary ယန္တရားများအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။

2. Core အင်္ဂါရပ်များ

     • ချိန်ညှိရန်မလိုအပ်ပါ။: တစ်ကြိမ်ထည့်သွင်းပြီးနောက် မြန်နှုန်းနိမ့် အလင်းဝန်မှ မြန်နှုန်းမြင့် လေးလံသောဝန်အထိ တပ်ဆင်ပြီး ဇာတ်စင်ပေါင်းစုံ ပိတ်ဆို့ခြင်း၊ တည်ငြိမ်သော စွမ်းဆောင်ရည်။

     • ကျစ်လစ်သောဒီဇိုင်း: ချည်ကြိုးတပ်ထားသော ကိုယ်ထည်အတို။ rotary actuator များမှ လွှဲစွမ်းအင်ကို စုပ်ယူနိုင်သော ±5° အထိ မှားယွင်းသော ချိန်ညှိမှုကို ±5° အထိ တပ်ဆင်ခွင့်ပြုပါ။

     • တောင့်တင်းသောအိမ်ရာ: အပိုခက်ခက်ခဲခဲကန့်သတ်ချက်မရှိဘဲစက်မှုရပ်တန့်အဖြစ်ဆောင်ရွက်နိုင်သည်။ Built-in ပြန်လာနွေဦး။

     • ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်း: ဖုန်မှုန့်များကို ကာကွယ်ရန်အတွက် ဆီတံဆိပ်ဖြင့် အပြည့်အ၀ ကာရံထားသည်။ သက်ရောက်မှုအရှိန်အကွာအဝေး: 0.05 ~ 5 m/s ။

3. SOLH စီးရီးခွဲများ အမျိုးအစားခွဲခြားခြင်း။

4. လူကြိုက်များသော RB/RBC Model ကိုးကားချက်ဇယား

မော်ဒယ်	ချည်	လေဖြတ်ခြင်း (မီလီမီတာ)	စုပ်ယူစွမ်းအင် (J)	အကြံပြုထားသောလျှောက်လွှာ
RB0604	M6×0.75	4	0.5～0.98	မိုက်ခရိုဆလင်ဒါ၊ အသေးစားလျှောစားပွဲ
RB0805	M8×1.0	5	1.96	Φ၆～Φ12 လေဆလင်ဒါ
RB1006	M10×1.0	6	3.92	Φ၁၆～Φ20 လေဆလင်ဒါ
RB1412	M14×1.5	12	19.6	Φ32～Φ40 လေဆလင်ဒါ
RB2015	M20×1.5	15	58.8	Φ50～Φ၆3 လေဆလင်ဒါ
RB2725	M27×1.5	25	147	Φ80～Φ125 လေဆလင်ဒါ

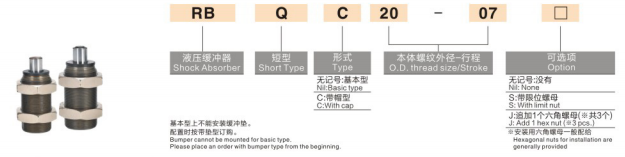

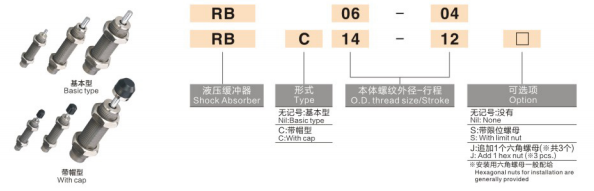

5. Model Coding Rule

  ဥပမာ- RB1412
    • RB = စံစီးရီး ဟိုက်ဒရောလစ် ရှော့ခ်စုပ်ကိရိယာ
    • ၁၄ = ကြိုးအရွယ်အစား M14×1.5
    •၁၂ = ကြားခံလေဖြတ် 12 မီလီမီတာ

6. ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

     • စုပ်ယူမှုစွမ်းအင်ကို တွက်ချက်ပါ။: E = ½mv² + thrust × လေဖြတ်ခြင်း။ အဆင့်သတ်မှတ်ထားသော စွမ်းအင် ≥ တန်ဖိုးတွက်ချက်ထားသော မော်ဒယ်ကို ရွေးပါ။

     • တိုက်ဆိုင်မှုဒဏ်: အောက်ခံသက်ရောက်မှုကိုရှောင်ရှားရန် ကြားခံလေဖြတ်ခြင်းသည် ရွေ့လျားယန္တရား၏ စုစုပေါင်းခရီးထက် တိုနေရပါမည်။

     • သက်ရောက်မှုအရှိန်: စံလုပ်ငန်းအကွာအဝေး 0.05～5 m/s မြန်နှုန်းမြင့် အက်ပလီကေးရှင်းများအတွက် အားဖြည့်ဗားရှင်းအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

     • ပတ်ဝန်းကျင်ရွေးချယ်မှု: အရည်/စိုစွတ်သောပတ်ဝန်းကျင်ကိုဖြတ်တောက်ရန်အတွက် RBL ကိုရွေးချယ်ပါ။ ဖုန်ထူသောအခြေအနေများအတွက် ဦးထုပ်ပါသော RBC ကိုရွေးချယ်ပါ။

     • မှားယွင်းသောကန့်သတ်ချက်: အများဆုံး ခွင့်ပြုနိုင်သော eccentric ထောင့် ≤5°။ ဤတန်ဖိုးထက် မှားယွင်းနေပါက ရေပေါ်အဆစ်ကို ထည့်သွင်းပါ။

7. တပ်ဆင်ခြင်းနှင့် ကြိုတင်ကာကွယ်မှုများ

     • ချည်မျှင်များပေါ်တွင် anaerobic thread locker အနည်းငယ်ကို အသုံးပြုပါ။ အဟန့်အတားဖြစ်စေသော PTFE တိပ်ကို မသုံးပါနှင့်။

     • လျော့ရဲမှုဆန့်ကျင်ရန်အတွက် hex lock nut နှစ်ခုနှင့် one stop nut တို့ကို ပံ့ပိုးပေးထားသည်။

     • အလျားလိုက်၊ ဒေါင်လိုက် သို့မဟုတ် မည်သည့်ထောင့်တွင်မဆို တပ်ဆင်နိုင်သည်။ piston rod သည် ထိခိုက်မှုဦးတည်ချက်ကို ရင်ဆိုင်ရမည်ဖြစ်သည်။

     • လည်ပတ်အပူချိန် −10 ℃ ~ + 80 ℃။ အပူချိန်နိမ့်သောနေရာတွင် အေးခဲခြင်းကို ရှောင်ကြဉ်ပါ။

8. SOLH အစားထိုးခြင်း အားသာချက်

   SOLH RB စီးရီးများသည် SMC မော်ဒယ်ကုဒ်၊ အတိုင်းအတာနှင့် စွမ်းဆောင်ရည်ဘောင်များကို အပြည့်အ၀ မိတ္တူကူးယူသည်၊ တင်သွင်းလာသော dampers များအတွက် တိုက်ရိုက်အစားထိုးလဲလှယ်မှု၊ ယှဉ်ပြိုင်မှုစျေးနှုန်းနှင့် တိုတောင်းသောပို့ဆောင်ချိန်၊ အစုလိုက်အပြုံလိုက် ကုန်ကျစရိတ်လျှော့ချရန်အတွက် အကောင်းဆုံးဖြစ်သည်။
     •RB0805 → AC0805 ကို အစားထိုးပါ။
     •RB1412 → AC1412 ကို အစားထိုးပါ။
