အဲယားဆလင်ဒါ

SOLH SDA စတုရန်းအလွန်ပါးလွှာကျစ်လျစ်သောဆလင်ဒါသည် စျေးသက်သာသော ကျစ်လျစ်သောအမှုန်အမွှားထုတ်စက်တစ်ခုဖြစ်သည်။ ၎င်း၏ကိုယ်ထည်အရှည်သည် ပုံမှန်ချည်တုတ်ဆလင်ဒါများ၏ 1/2~1/3 သာရှိပြီး နေရာချွေတာရန်အတွက် မြှုပ်သွင်းတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ Mounting Dimensions များသည် Airtac ACQ နှင့် SMC CQ2 စီးရီးတို့နှင့် လဲလှယ်နိုင်သည်။ ၎င်းသည် ပြည့်စုံသောမျိုးကွဲများကို ပေးဆောင်သည်- နှစ်ထပ်သရုပ်ဆောင်မှု၊ SSA/STA တစ်ခုတည်းသော နွေဦးပေါက်ပြန်လာမှု၊ SDAD အမွှာတုတ်၊ SDAJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းနှင့် SDAS သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်များ။ အစွန်းနှစ်ဖက်ရှိ ရော်ဘာဘမ်ပါများသည် ရှော့ခ်ကို စုပ်ယူနိုင်ပြီး ဆူညံသံများကို လျှော့ချပေးသည်။ ပွတ်တိုက်မှုနည်းသော အဆီဖြင့် သိမ်းဆည်းထားသော တံဆိပ်သည် ရေရှည်ဆီကင်းစင်သော လုပ်ဆောင်ချက်ကို လုပ်ဆောင်နိုင်သည်။ အရွယ်အစား φ12~100 မီလီမီတာ၊ တိုတောင်းသော လေဖြတ်ခြင်း၊ ကုပ်ခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် သင့်လျော်သော၊ 3C အလိုအလျောက်စနစ်၊ ထုပ်ပိုးမှုဆိုင်ရာ စက်များနှင့် ကိရိယာတန်ဆာပလာများအတွက် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်အဖြစ် 3C အလိုအလျောက် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုသည်။

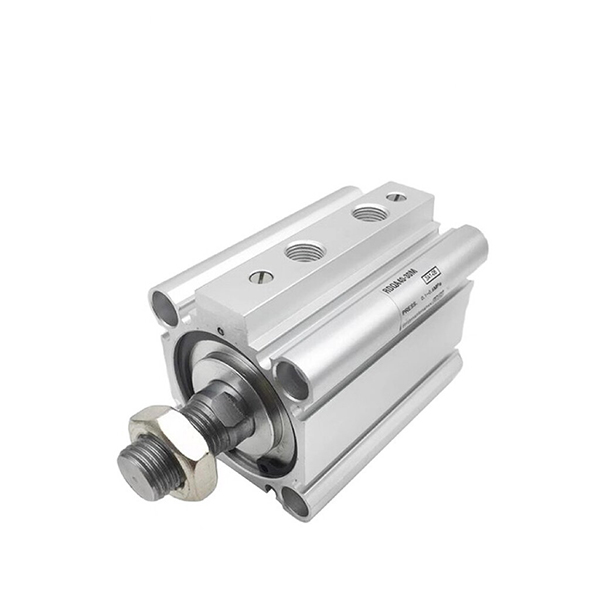

SOLH RQ ပါးလွှာသော ဆလင်ဒါသည် SMC RQ/RDQ စီးရီးများနှင့် လဲလှယ်နိုင်သည်။ ၎င်းသည် CQ2 ရော်ဘာကြားခံ၏ 3 ​​ဆ စွမ်းအင်စုပ်ယူနိုင်မှုနှင့် လည်ပတ်ဆူညံသံ 50% နည်းပါးသော ringless built-in air cushion ဖွဲ့စည်းပုံကို လက်ခံထားသည်။ အလွန်ပါးလွှာသော စတုရန်းစည်သည် သမားရိုးကျ လေကူရှင်ပါးလွှာသော ဆလင်ဒါများထက် 20% ပိုတိုပြီး တပ်ဆင်သည့်အတိုင်းအတာသည် CQ2 နှင့် CQS တို့ကို တိုက်ရိုက်အဆင့်မြှင့်တင်အစားထိုးရန်အတွက် အံကိုက်ဖြစ်သည်။ မူကွဲများသည် သံလိုက်မဟုတ်သော RQ၊ သံလိုက်တပ်ဆင်ထားသော RDQ နှင့် ဒေါင်လိုက်ဝန်ကျဆင်းမှုအတွက် လော့ခ်ချနိုင်သော RLQ တို့ကို အကျုံးဝင်ပါသည်။ 50~500mm/s တွင် ဆက်တိုက် မြန်နှုန်းမြင့် အပြန်အလှန် တုံ့ပြန်မှုအတွက် သင့်လျော်သည်။ အရွယ်အစား φ20~100mm နှင့် ဆီကင်းသော လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။ မြင့်မားသောစက်ဝန်းအလိုအလျောက်စနစ်ဖြင့်တင်/ချခြင်း၊ သက်ရောက်မှုနည်းပါးခြင်းနှင့် ဆူညံသံနည်းပါးခြင်းတို့လိုအပ်သော တိကျစွာကုပ်ချိတ်ခြင်းနှင့် နေရာချထားခြင်းတို့တွင် တွင်ကျယ်စွာအသုံးပြုသည်။

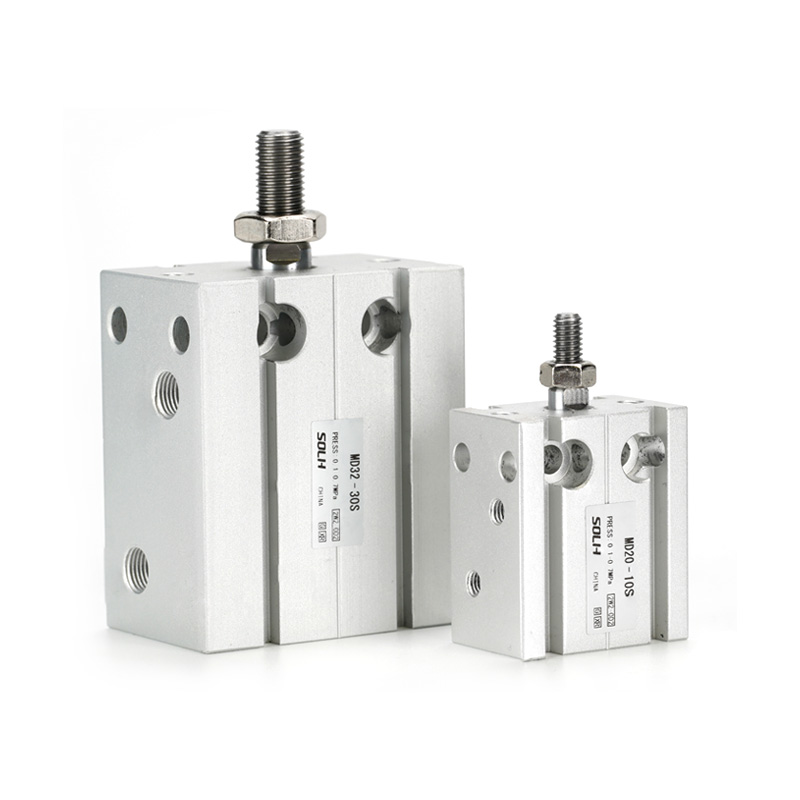

SOLH MD multi-position free-mount compact ဆလင်ဒါသည် ကျဉ်းမြောင်းပြီး သိပ်သည်းဆမြင့်သော ပစ္စည်းများ၏ အပြင်အဆင်ကို အံဝင်ခွင်ကျဖြစ်စေရန်အတွက် ကွင်းပိတ်မပါသော တပ်ဆင်မှုအတွက် ဘလောက်ကိုယ်ထည်၏ ခြောက်ဘက်တွင် အပေါက်များ တပ်ဆင်ထားပါသည်။ မော်ဒယ်ခွဲငါးခုသည် အလုပ်လုပ်သည့်မုဒ်အားလုံးကို အကျုံးဝင်သည်- စံတစ်ခုတည်း-လှံနှစ်ထပ်သရုပ်ဆောင်မှု MD၊ ကြိမ်လုံးတစ်ခုတည်းသရုပ်ဆောင်သည့် MSD (နွေဦးရာသီတိုးချဲ့မှု) / MTD (နွေဦးပေါက်ဆုတ်ခြင်း)၊ ဆန့်ကျင်ဘက်နှစ်ထပ်ချောင်း MDD နှင့် လေဖြတ်-ချိန်ညှိနိုင်သော နှစ်ထပ်လှံတံ MDJ။ ပုံမှန်လေဖြတ်ခြင်း 5 ~ 60 မီလီမီတာနှင့် 6 မှ 32 မီလီမီတာမှ bore အရွယ်အစားများရှိသည်။ ယူနစ်တစ်ခုစီတွင် တပ်ဆင်ထားသော ရှေ့ရော်ဘာကြားခံများနှင့် သံလိုက်အာရုံခံကိရိယာများအတွက် နှစ်ဘက်အပေါက်များပါရှိသည်။ suffix-S သည် CMSH/DMSH reed switches များနှင့် တွဲဖက်အသုံးပြုနိုင်သော အမြဲတမ်းသံလိုက်ကို ကိုယ်စားပြုသည်။ piston rod သည် ဆီကင်းစင်သော ချောမွေ့သောလည်ပတ်မှုအတွက် ပေါင်းစပ်ထားသော self-lubricating bushing ကို လက်ခံပါသည်။ နှစ်ထပ်ကြိမ်လုံးမျိုးကွဲများသည် offset loads များမှ ဘေးထွက်ပေါက်များကို ဖယ်ရှားပေးကာ MDJ တွင် ကွေးညွှတ်နိုင်သော လေဖြတ်ခြင်းအတွက် အနောက်ချိန်ညှိဝက်အူပါရှိသည်။ 3C၊ ဆီမီးကွန်ဒတ်တာ နှင့် အထွေထွေ အသေးစား အလိုအလျောက် စက်ယန္တရားများတွင် သေးငယ်သော ဂျစ်များ ၏ တိကျသော နေရာချထားခြင်း နှင့် ပေါ့ပါးသော ကုပ်ခြင်း ၊ ထုတ်ခြင်း ၊ crimping နှင့် တိကျသော နေရာချထားခြင်း တွင် တွင်ကျယ်စွာ အသုံးချပါသည်။

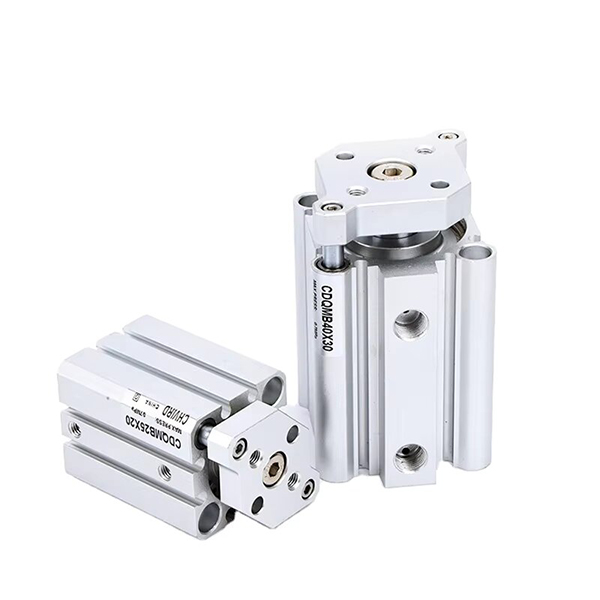

SOLH CQM တင်းကျပ်မှုမြင့်မားသော ပဲ့ထိန်းပါးလွှာသော ဆလင်ဒါကို SMC CQM/CDQM နှင့် လဲလှယ်နိုင်သည်။ CQ2 ပါးလွှာသော ဆလင်ဒါဖွဲ့စည်းပုံတွင် ပေါင်းစပ်အပြိုင်နှစ်ထပ်လမ်းညွန်တုတ်များဖြင့် တည်ဆောက်ထားပြီး ၎င်းသည် CQ2 ကဲ့သို့ ကိုယ်ထည်အရှည်ကို ထိန်းသိမ်းထားပြီး ပြင်ပလမ်းညွှန်များလိုအပ်မှုကို ဖယ်ရှားပေးသည်။ ၎င်း၏ ဘေးတိုက်ဝန်ခံနိုင်ရည်သည် စံ CQ2 ဆလင်ဒါများထက် 2~4 ဆ ပိုမိုမြင့်မားပြီး ပစ္စတင်လှံတံလည်ပတ်မှုသည်းခံမှု ≤±0.2° ဖြစ်သည်။ သံလိုက်မဟုတ်သော CQM၊ သံလိုက်တပ်ဆင်ထားသော CDQM နှင့် CQM-XB24 တာရှည် ဝန်ဆောင်မှုသက်တမ်း မော်ဒယ်တို့ ပါဝင်ပါသည်။ အစွန်းနှစ်ဖက်စလုံးတွင် ရော်ဘာဘမ်ပါများတပ်ဆင်ထားပြီး ဆီကင်းစင်သောလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။ အရွယ်အစား φ12~100 မီလီမီတာ၊ CQ2/CQS နှင့် လိုက်ဖက်သော တပ်ဆင်မှုအတိုင်းအတာ။ အီလက်ထရွန်းနစ်ပစ္စည်းများ တပ်ဆင်သည့် အလိုအလျောက်စနစ်တွင် offset load ဖြင့် short-stroke တိကျစွာ တွန်းခြင်းနှင့် fixture ကုပ်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

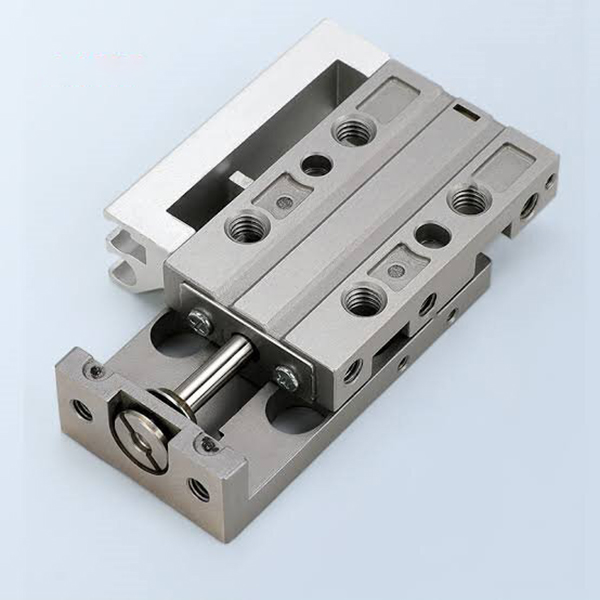

SOLH MXJ သည် အလွန်ကျစ်လစ်သိပ်သည်းသော တိကျမှုရှိသော အမှုန်အမွှားဆလိုက်ဇယားကို SMC MXJ စီးရီးနှင့် လဲလှယ်နိုင်သည်။ ပေါင်းစပ်ထားသော stainless steel ball linear guide ဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် parallelism တိကျမှု 0.005mm နှင့် ထပ်တလဲလဲ positioning တိကျမှု ±0.01mm ကို ရရှိသည်။ အလွန်ပါးလွှာသော ပေါ့ပါးသောကိုယ်ထည်သည် အပေါ်၊ အောက်ခြေနှင့် ဘေးဘက်သုံးဘက်တပ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊ MXQ ဆလိုက်ဇယားများထက် 30% ~ 50% ပိုသေးငယ်သည်။ အရွယ်အစား φ4.5~16mm၊ dual-end ရော်ဘာကြားခံများ တပ်ဆင်ထားပြီး၊ 0~5mm ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းအတွက် ရွေးချယ်နိုင်သော သတ္တုကန့်သတ်ချက်များ တပ်ဆင်ထားသည်။ အချိုးကျသောဒီဇိုင်းသည် ဆီကင်းစင်သောပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ပိုက်နှင့် အာရုံခံကိရိယာများကို ဘယ်ဘက်ညာဘက်သို့ လဲလှယ်ပေးသည်။ တည်ငြိမ်သော ကြိမ်နှုန်းမြင့် လေဖြတ်ခြင်း လှုပ်ရှားမှုကို 3C မိုက်ခရို ကိုင်တွယ်မှု၊ အလင်းစစ်ဆေးခြင်း၊ အသေးစား တပ်ဆင်ခြင်း နှင့် ကျစ်လစ်သိပ်သည်းသော ဆေးဘက်ဆိုင်ရာ အလိုအလျောက် စနစ်သုံး စက်ကိရိယာများတွင် မိုက်ခရို-အဆင့် မျဉ်းဖြောင့်ရွေ့လျားမှုအတွက် ကျယ်ပြန့်စွာ လက်ခံထားသည်။

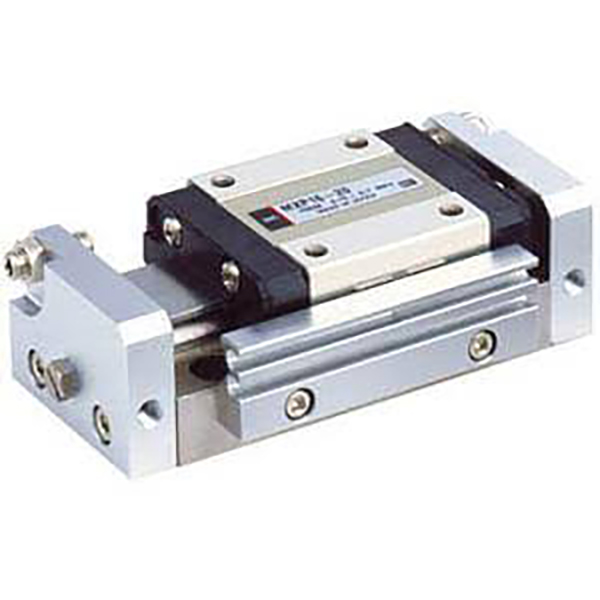

SOLH MXP အလွန်မြင့်မားတိကျသော pneumatic ဆလိုက်ဇယားသည် SMC MXP စီးရီးများနှင့် အပြန်အလှန်လဲလှယ်နိုင်သည်။ ၎င်းသည် ပေါင်းစပ် martensitic stainless steel ကိုယ်ထည်နှင့် Built-in ball linear guide ကို လက်ခံရရှိပြီး ခရီးသွားအပြိုင် 0.004mm၊ rotational error ကို ±0.03° အထိ နှင့် ထပ်တလဲလဲ နေရာချထားမှု တိကျမှု ±0.01mm တို့ဖြစ်သည်။ အလွန်ကျဉ်းမြောင်းသောကျစ်လစ်သောကိုယ်ထည်သည် MXJ မော်ဒယ်များထက် 10% ~ 20% ပါးလွှာပြီး ဘေးသုံးဘက်တပ်ဆင်ခြင်းနှင့် ပြောင်းနိုင်သော axial/lateral piping ကို ပံ့ပိုးပေးပါသည်။ အရွယ်အစား φ6~16 မီလီမီတာ စံရော်ဘာကြားခံများ၊ စိတ်ကြိုက်သတ္တုကန့်သတ်ချက်များနှင့် φ8 နှင့်အထက်အတွက် ရရှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံကိရိယာများ တပ်ဆင်ထားသည်။ ၎င်းသည် ဆီကင်းစင်သော သန့်ရှင်းသောပတ်ဝန်းကျင်နှင့် တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်မားသော အပြန်အလှန်တုံ့ပြန်မှုကို ပံ့ပိုးပေးသည်။ Optical စစ်ဆေးခြင်း၊ ချစ်ပ်ဆက်ခြင်း၊ မိုက်ခရို အစိတ်အပိုင်း တပ်ဆင်ခြင်း နှင့် ပရီမီယံ ဆေးဘက်ဆိုင်ရာ ကိရိယာများ ကဲ့သို့သော တင်းကျပ်သော ရွေ့လျားမှု တိကျမှု လိုအပ်သော ကန့်သတ်ထားသော အာကာသ အလိုအလျောက်စနစ် ဘူတာများအတွက် စံပြဖြစ်သည်။

SOLH MXH ကျဉ်းမြောင်းသောကျစ်လျစ်သော pneumatic slide table သည် SMC MXH စီးရီးနှင့် လဲလှယ်နိုင်သည်။ ပစ္စတင်နှစ်ခုဖြင့် မောင်းနှင်ထားပြီး လည်ပတ်နေသော ဘောလုံးလမ်းညွှန်ရထားလမ်းကို တပ်ဆင်ထားသောကြောင့် ဘေးချင်းကပ်ပုံစံအတွက် သင့်လျော်သော အလွန်ကျဉ်းမြောင်းသော ကိုယ်ထည်ကို အသုံးပြုထားသည်။ ၎င်းတွင် အစဉ်အလာ MXU ဆလိုက်များ၏ 6 ဆဝန်းကျင် ခွင့်ပြုနိုင်သော torque ဖြင့် အထူးကောင်းမွန်သော anti-offset နှင့် anti-torsion စွမ်းရည်၊ ထပ်တလဲလဲ positioning တိကျမှု ±0.02mm နှင့် အမြင့်ဆုံး standard stroke 60mm အထိ ပါရှိပါသည်။ 4-directional mounting နှင့် 3-side piping ကို ပံ့ပိုးပေးထားပြီး၊ အမျိုးမျိုးသော သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော built-in magnet ၊ dual-end rubber buffers နှင့် ဆက်တိုက်ဆီကင်းစင်သော လည်ပတ်မှုကို လုပ်ဆောင်နိုင်မည်ဖြစ်သည်။ အရွယ်အစား φ6~20 မီလီမီတာ၊ အလယ်အလတ် တိကျသော တာဝေးလေဖြတ်ခြင်း ကြိမ်နှုန်းမြင့်သော 3C အစိတ်အပိုင်းများနှင့် သေးငယ်သော ပလပ်စတစ် အစိတ်အပိုင်းများကို cantilever သို့မဟုတ် space-limited automation equipment တွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုသည်။

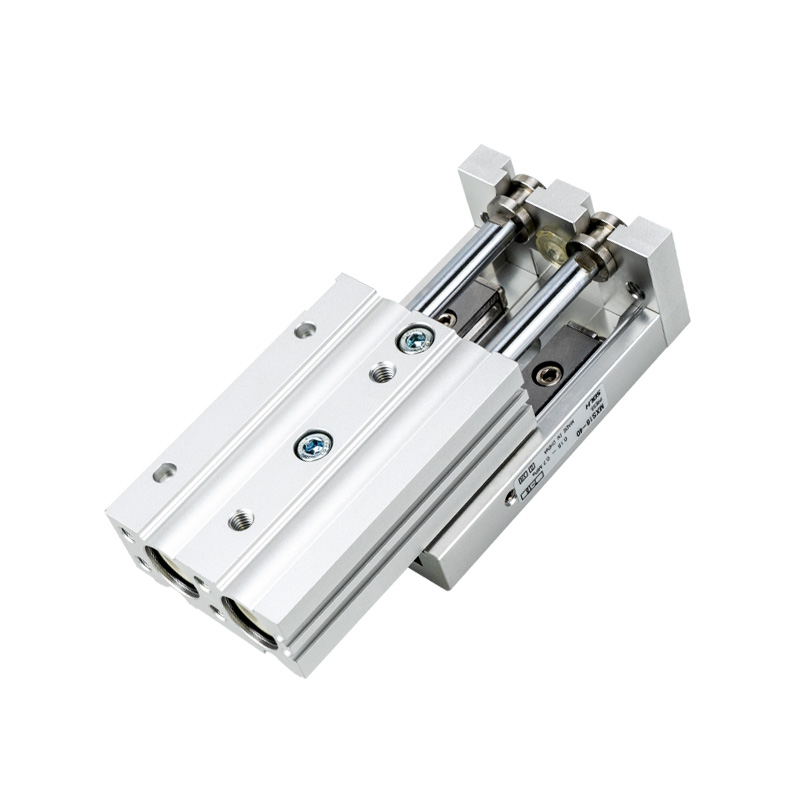

SOLH MXS မြင့်မားသော တောင့်တင်းသော ပေါင်းစည်းထားသော အမှုန်အမွှား ဆလိုက်ဇယားသည် SMC MXS စီးရီးနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ ၎င်းသည် နှစ်ဆပစ္စတင်မောင်းနှင်ခြင်းနှင့် သုညရှင်းလင်းရေးလှုပ်ရှားမှုအတွက် ကြိုတင်တင်ထားသော ရိုလာမာလမ်းပြသံလမ်းများကို တပ်ဆင်ထားပြီး ဆလင်ဒါတစ်လုံးတည်းလျှောများ၏တွန်းအားထက် နှစ်ဆကို တူညီသောပေါက်ပေါက်ဖြင့် ± 0.01 မီလီမီတာအထိ ထပ်ခါထပ်ခါ တည်နေရာတိကျမှုကို ပေးဆောင်သည်။ အလွန်ပါးလွှာသော ပေါင်းစပ်ဖွဲ့စည်းပုံသည် ခွဲခြမ်းဆလင်ဒါအပြင် ပြင်ပလမ်းညွှန်အစုံများနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်နေရာ 30% ~ 50% သက်သာစေသည်။ နေရာချထားသည့် pin အပေါက်များ (အောက်ခြေ၊ ဘေးနှင့် axial) ပါရှိသော သုံးဖက်သတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးထားသည်။ Standard လေဖြတ်ခြင်း 10~150mm ပါရှိသော အရွယ်အစား φ6~25mm၊ ရွေးချယ်နိုင်သော 0~5mm လေဖြတ်ခြင်း ချိန်ညှိမှုများ။ Built-in magnet သည် သံလိုက်ခလုတ်များနှင့် အံဝင်ခွင်ကျဖြစ်ပြီး ဆီမပါသော လုပ်ဆောင်ချက်ကို လုပ်ဆောင်နိုင်သည် ။ တစ်ပိုင်းလျှပ်ကူးတာ၊ 3C တိကျစွာတပ်ဆင်ခြင်းနှင့် optical အစိတ်အပိုင်း ချိန်ညှိခြင်းဘူတာများတွင် မြင့်မားသောတင်းကျပ်မှု၊ တိကျမှုမြင့်မားသော linear လွှဲပြောင်းခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

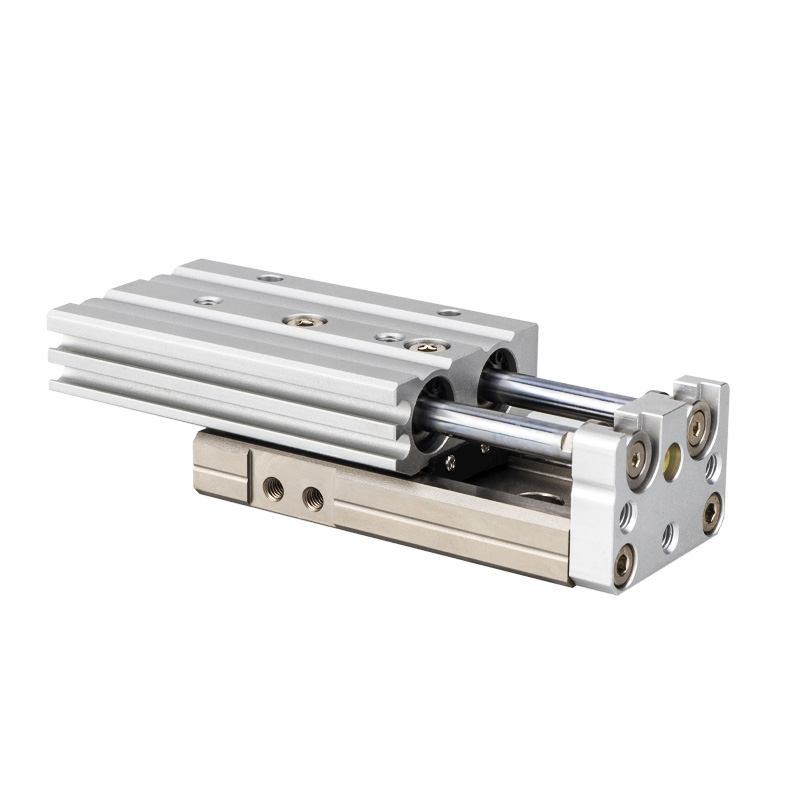

SOLH MXQ စျေးသက်သာသော pneumatic slide table သည် SMC MXQ စီးရီးနှင့် လဲလှယ်နိုင်ပါသည်။ ၎င်းသည် dual-piston မောင်းနှင်ခြင်းနှင့် ကြိုတင်မတင်ထားသော recirculating ball guide ရထားလမ်းကို အသုံးပြုထားပြီး MXS ထက် အနိမ့်အမြင့်နှင့် အလေးချိန်ပိုမိုပေါ့ပါးသော အလွန်ပါးလွှာသော ပေါ့ပါးသောပေါင်းစပ်ယူနစ်အဖြစ် တည်ဆောက်ထားပြီး၊ ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှု ±0.02mm ကို ရရှိသည်။ နေရာချထားသော pin အပေါက်များ (အောက်ခြေ၊ ဘေးနှင့် axial) တို့ပါရှိသော သုံးဖက်သတ်တပ်ဆင်ခြင်းကို ရနိုင်ပါသည်။ အရွယ်အစား φ6~25mm၊ ပုံမှန် လေဖြတ်ခြင်း 10~150mm၊ ရွေးချယ်နိုင်သော 0~5mm လေဖြတ်ခြင်းများ။ Built-in magnet သည် သံလိုက်ခလုတ်များနှင့် အံဝင်ခွင်ကျဖြစ်ပြီး ဆီမပါသောလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးပါသည်။ ကုန်ကျစရိတ်သက်သာသော အခြေခံမျဉ်းသား လှုံ့ဆော်စက်တစ်ခုအနေဖြင့်၊ ၎င်းသည် ဘတ်ဂျက်-အထိခိုက်မခံသော ပရောဂျက်များနှင့် ကိုက်ညီပြီး အသေးစား အီလက်ထရွန်နစ်နှင့် ပလပ်စတစ် အစိတ်အပိုင်းများနှင့် စံ-တိကျသော အလိုအလျောက် တပ်ဆင်မှုလိုင်းများကို light-load high-frequency လွှဲပြောင်းခြင်းအတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
