အဲယားဆလင်ဒါ

SOLH MGF အနိမ့်ပရိုဖိုင်းဇယားဆလင်ဒါသည် ကိုက်ညီသော SMC မိတ်ဖက်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ပေါင်းစပ်ကြီးမားသောအချင်းဗဟိုပြုလမ်းညွှန်လက်စွပ်ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် ရိုးရာ dual guide rod ဆလင်ဒါများ၏ ဦးတည်ရာကန့်သတ်ချက်ကို ချိုးဖျက်ကာ eccentric loads များကို ဆန့်ကျင်ဘက်သို့ 360° တူညီသော ဝန်များကို ပေးဆောင်သည်။ အလွန်ပြန့်ပြူးကျစ်လျစ်သော အပြင်အဆင်အတွက် MGQ စီးရီးများနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ အလုံးစုံတပ်ဆင်အမြင့်ကို 15% ~ 20% လျှော့ချထားသည်။ ရရှိနိုင်သော ထွင်းအရွယ်အစားများ- φ40၊ φ63၊ φ100 မီလီမီတာ 30 မီလီမီတာ မှ 100 မီလီမီတာအထိ စံချိန်တင် တိုတောင်းသော လေဖြတ်ခြင်းများဖြင့်၊ တိုတောင်းသော လေဖြတ်ခြင်း အကြီးစား လည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။ Built-in anti-rotation pins များသည် φ100 မော်ဒယ်အတွက် အလွန်မြင့်မားသော ခွင့်ပြုထားသော torque ကို 409 N·m အထိ ပေးစွမ်းနိုင်ပြီး လည်ပတ်မှု ဆန့်ကျင်တိကျမှု ±0.05° ရှိသည့် နေရာတိုင်းမှ eccentric force အောက်တွင် တည်ရှိသည်။ နှစ်လမ်းညွန် အပေါ်နှင့်အောက်ခြေ တပ်ဆင်ခြင်းကို ပံ့ပိုးထားသည်။ ကိုယ်ထည်၏ ဘက်သုံးဘက်ရှိ T-slot များသည် လေးဘက်ခြမ်းတွင် သံလိုက်ခလုတ် တပ်ဆင်ခြင်းကို ဖွင့်ပေးသည်။ Standard Dual-end ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်တို့ကို တပ်ဆင်ထားပါသည်။ 10- ရှေ့ဆက်ထားသော ဖုန်မှုန့်နည်းသော သန့်ရှင်းမှုဗားရှင်းသည် ဆီမီးကွန်ဒတ်တာ၊ 3C အီလက်ထရွန်းနစ်နှင့် ဆေးဘက်ဆိုင်ရာ အလုပ်ရုံများ၏ တင်းကျပ်သောလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ သမားရိုးကျဖွဲ့စည်းပုံများထက် 15% ပိုမိုပေါ့ပါးသည်၊ ၎င်းအား workpiece jacking၊ jig ejection၊ station indexing flipping နှင့် short-distance heavy-duty pushing တို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး ကန့်သတ်တပ်ဆင်နေရာအတွင်း omnidirectional anti-deflection နှင့် မြင့်မားသော torque capacity လိုအပ်ပါသည်။

SOLH TC စီးရီး triaxial လမ်းညွှန်လှံတံဆလင်ဒါသည် SMC MGP စီးရီးအတွက် တိုက်ရိုက် drop-in အစားထိုးတစ်ခုဖြစ်သည်။ ၎င်းသည် တင်းကျပ်မှုလွန်ကဲစွာ မြင့်မားသော တင်းကျပ်မှု ပါဝင်သော ဗဟို ပစ္စတင်တံ နှစ်ခုနှင့် ဗဟိုပစ္စတင်တံ ပါ၀င်သော ဝင်ရိုးသုံးဝင်ရိုး ဖွဲ့စည်းပုံကို လက်ခံသည်။ ၎င်း၏ torsion resistance နှင့် lateral load capacity သည် သမားရိုးကျ dual-guide rod cylinders များထက် နှစ်ဆပို၍ deflection နှင့် positional offset ကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။ ရရှိနိုင်သော bore အရွယ်အစားများသည် φ6 mm မှ 100 mm အတွင်းရှိ core မျိုးကွဲနှစ်ခုပါရှိသည်- TCL precision ball bearing type သည် ကြိမ်နှုန်းမြင့်သော lifting နှင့် precision positioning အတွက် အလွန်နည်းပါးသော ပွတ်တိုက်မှုနှင့် ချောမွေ့သောရွေ့လျားမှုကို ပေးစွမ်းသည်။ TCM ကြေးဝါအလွိုင်းလျှောဝက်ဝံအမျိုးအစားသည် လေးလံသောဝန်များ၊ ဖုန်ထူသောပတ်ဝန်းကျင်နှင့် conveyor လိုင်းရပ်တန့်ခြင်းလုပ်ငန်းများအတွက် သာလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်နှင့် သက်ရောက်မှုခံနိုင်ရည်ရှိသည်။ ပုံမှန်လေဖြတ်ခြင်းများသည် 5 မီလီမီတာမှ 500 မီလီမီတာအထိ အကျုံးဝင်သည်။ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများတွင် J-type လေဖြတ်ချိန်ညှိမှု (အမြင့်ဆုံး 50 မီလီမီတာ ချိန်ညှိနိုင်သော အကွာအဝေး) နှင့် -T အပူချိန်မြင့်ဗားရှင်း -20 ℃ မှ 120 ℃ ဆက်တိုက် လည်ပတ်နေပါသည်။ စံသတ်မှတ်ချက်များတွင် တပ်ဆင်ထားသော သံလိုက်ကွင်းများ၊ နှစ်ခုအဆုံး ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှုကင်းသည့် လုပ်ဆောင်ချက်တို့ ပါဝင်သည်။ ဘက်ပေါင်းစုံမှ တပ်ဆင်ထားသော အပေါက်များနှင့် သံလိုက်ခလုတ်များအတွက် လေးဘက်အပေါက်များကို ပေါင်းစပ်ထားပြီး၊ ထိပ်နှင့်ဘေးရှိ လေဝင်ပေါက်နှစ်ခုသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ပိုက်အပြင်အဆင်ကို ဖွင့်ပေးထားသည်။ Flange နှင့် foot bracket ဆက်စပ်ပစ္စည်းများသည် စွယ်စုံတပ်ဆင်မှု လမ်းကြောင်းများကို ပံ့ပိုးပေးသည်။ လည်ပတ်မှုဖိအားသည် 0.1 MPa မှ 1.0 MPa ရှိပြီး၊ စံသတ်မှတ်ထားသော အပေါက်များသည် ယုံကြည်စိတ်ချရသော ထပ်ခါတလဲလဲ တိကျမှုကို သေချာစေသည်။ Conveyor stopper lifting၊ PCB ကိုင်တွယ်ခြင်းနှင့် crimping၊ packaging gate actuation၊ jig ejection နှင့် eccentric load မောင်းနှင်ခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုသော၊ ဤပေါင်းစပ်ထားသော actuator သည် သီးခြားပြင်ပလမ်းညွှန်စည်းဝေးပွဲများလိုအပ်မှုကို ဖယ်ရှားပေးကာ အသေးစားတိကျသောဘူတာရုံများနှင့် အထွေထွေအလယ်အလတ်မှအလိုအလျောက်လေးလံသည့်တာဝန်အတွက် အလွန်ကောင်းမွန်သောကုန်ကျစရိတ်စွမ်းဆောင်ရည်ဖြင့် စက်ပိုင်းဆိုင်ရာဒီဇိုင်းကို ရိုးရှင်းစေသည်။

SOLH CX2 စီးရီးနှစ်ထပ်တံဆလိုက်ဆလင်ဒါသည် SMC CX2 စံမော်ဒယ်များအတွက် လဲလှယ်နိုင်သော အစားထိုးမှုအဖြစ် ဆောင်ရွက်ပါသည်။ ပစ္စတင်နှစ်ခုနှင့် အချိုးကျသော ပစ္စတင်ချောင်းနှစ်ခုဖြင့် တည်ဆောက်ထားပြီး ၎င်းသည် တူညီသောအရွယ်အစားရှိ bore အရွယ်အစားရှိ single-rod ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက double thrust output ကို ထုတ်ပေးပါသည်။ ရရှိနိုင်သော bore အရွယ်အစားများသည် φ10၊ 15၊ 25 mm နှင့် 25 mm မှ 200 mm မှ standard stroke များဖြင့် အကျုံးဝင်သည်။ Standard version သည် slide bearing guiding ကို လက်ခံပါသည်။ အဆင့်မြှင့်ထားသော CXWM (slide bearing + hydraulic buffer) နှင့် CXWL (ball bearing + hydraulic buffer) ကို မြန်နှုန်းမြင့် မကြာခဏ သက်ရောက်မှုရှိသော အက်ပ်များအတွက် စိတ်ကြိုက်ပြင်ဆင်ထားပါသည်။ Symmetrical dual rods များသည် φ25 bore အတွက် ±0.02° အထိ တိကျမှုဖြင့် မွေးရာပါ စက်ပိုင်းဆိုင်ရာ လည်ပတ်ခြင်း စွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး ဘေးဘက်နှင့် eccentric load များကို ထူးထူးခြားခြား ခုခံနိုင်စွမ်းရှိသည်။ အနိမ့်ပါးလွှာသော ကိုယ်ထည်သည် တပ်ဆင်မှုပုံစံနှစ်မျိုးကို ပံ့ပိုးသည်- ရွေ့လျားနေသော အဆုံးပြားပါသည့် ဆလင်ဒါကိုယ်ထည် သို့မဟုတ် လျှောဆလင်ဒါကိုယ်ထည်ပါသော ပုံသေအပြား။ လေးဘက်အပေါက်များ နှင့် လမ်းကြောင်းသုံးဘက်ရှိ လေဝင်ပေါက်များသည် ကျဉ်းမြောင်းသောနေရာများတွင် တပ်ဆင်ခြင်းနှင့် ပိုက်လိုင်းများကို လိုက်လျောညီထွေဖြစ်စေသည်။ Standard Dual-end ရော်ဘာကြားခံများနှင့် ဆီမပါဘဲ ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်ကို တပ်ဆင်ထားပါသည်။ ရွေးချယ်နိုင်သော N-သံလိုက်မဟုတ်သောဗားရှင်းသည် သံလိုက်အာရုံခံအချိန်အခါများအတွက် သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို ဖယ်ရှားပေးသည်။ 3C နှင့် semiconductor လုပ်ငန်းများတွင် တိကျသော workpiece လွှဲပြောင်းခြင်း၊ jig တွန်းခြင်းနှင့် ရုတ်သိမ်းခြင်း၊ ကျစ်လစ်သိပ်သည်းသော ဆလင်ဒါအပြင်အဆင်၊ အစားအစာ၊ ဆေးဘက်ဆိုင်ရာနှင့် သန့်ရှင်းသော အလုပ်ရုံများအတွက် လတ်ဆက်သော ဝန်အပြန်အလှန်တုံ့ပြန်ခြင်းတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးချပါသည်။

SOLH CXSJ သည် မူလ SMC CXS စီးရီးများနှင့် လဲလှယ်နိုင်သော ဂန္ထဝင် CXS အမွှာဆလင်ဒါများ၏ အလွန်ကျစ်ကျစ်လျစ်လျစ်သော အဆင့်မြှင့်ထားသော ပုံစံဖြစ်သည်။ ပေါင်းစပ်ထားသော ပစ္စတင်နှစ်ခုနှင့် လမ်းညွှန်နှစ်ခုတွဲများဖြင့် တည်ဆောက်ထားပြီး တည်ငြိမ်သော လှည့်ခြင်းဆန့်ကျင်တိကျမှု ±0.1° ဖြင့် တူညီသော bore အရွယ်အစားတွင် နှစ်ဆတွန်းအားကို ပေးဆောင်သည်။ အလွန်ကျဉ်းမြောင်းသော အတွင်းပိုင်းပစ္စည်းများ အပြင်အဆင်အတွက် အံဝင်ခွင်ကျဖြစ်ပြီး ၎င်း၏ အလုံးစုံအတိုင်းအတာကို အလေးချိန် 10% ~ 20% ဖြင့် တိုတိုနှင့် ကျဉ်းစေသည်။ မော်ဒယ်ခွဲ လေးခုကို ရရှိနိုင်သည်- လျှောလိုက်ထမ်းပိုးပါရှိသော CXSJM သည် မြန်နှုန်းနိမ့် ယေဘူယျနေရာချထားမှုအတွက် အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး ဖုန်ဒဏ်ခံနိုင်သော စွမ်းဆောင်ရည်ပါရှိသည်။ CXSJL Ball Bearing အမျိုးအစားသည် ကြိမ်နှုန်းမြင့်သော မြန်နှုန်းမြင့်ရွေးချယ်ခြင်းနှင့် နေရာအတွက် အမြင့်ဆုံးအမြန်နှုန်း 800 mm/s ဖြင့် ချောမွေ့စွာ လှုပ်ရှားနိုင်သည် ။ CXSJWM/CXSJWL နှစ်ထပ် ကြိမ်လုံး ဒီဇိုင်းများသည် အပြန်အလှန် တပြိုင်နက် ရုတ်သိမ်းခြင်းနှင့် အလယ်ဗဟိုနေရာချထားခြင်းအတွက် အစွန်းနှစ်ဖက်စလုံးတွင် workpiece တပ်ဆင်ခြင်းကို လုပ်ဆောင်နိုင်သည် ။ φ6 နှင့် φ10 bores များသည် axial နှင့် side porting နှစ်ခုလုံးကို ပံ့ပိုးပေးသော်လည်း အခြားအရွယ်အစားများသည် side piping ကိုသာ လက်ခံသည်။ နောက်ပြန်လှည့်နိုင်သော သံလိုက်ခလုတ်ကွင်းသည် 4-directional interference-free assembly နှင့် symmetrical left-right installation ကို ပံ့ပိုးပေးပါသည်။ Dual-end ရော်ဘာကြားခံများသည် စံအဖြစ်လာပါသည်။ နောက်ဆက်တွဲ Z သည် တည်နေရာအာရုံခံကိရိယာများအတွက် တပ်ဆင်ထားသော သံလိုက်ကွင်းများကို ကိုယ်စားပြုပြီး သံလိုက်မဟုတ်သော ဗားရှင်းများကို သံလိုက်ဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်သည့် အခြေအနေများအတွက် ရရှိနိုင်ပါသည်။ ရွေးချယ်နိုင်သော extension lock P နှင့် retraction lock R သည် သတ်မှတ်ထားသော အနေအထားတွင် actuator ကို တည်ငြိမ်စွာ ထိန်းထားနိုင်သည်။ 3C နှင့် အထွေထွေထုတ်လုပ်မှုလိုင်းများအတွက် ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်လုပ်စက်များအတွင်း ပေါ့ပါးသောဝန်များအောက်တွင် နေရာချထားခြင်း၊ အလင်းနှိပ်ခြင်းနှင့် တိကျစွာကန့်သတ်ခြင်းအတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။

SOLH CXS သည် တောင့်တင်းပြီး ပါးလွှာသော အမွှာတံဆလင်ဒါကို မူရင်း SMC CXS စီးရီးများနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ synchronous actuation အတွက် ပေါင်းစပ်ထားသော coaxial dual pistons နှင့် dual guide rods များဖြင့် တည်ဆောက်ထားပြီး၊ ၎င်းသည် ±0.1° ၏ တည်ငြိမ်သော လည်ပတ်မှုတိကျမှုနှင့်အတူ တူညီသော piston ဆလင်ဒါများကို နှစ်ဆနီးပါး တွန်းအားကို ထုတ်ပေးပါသည်။ ၎င်း၏ပေါင်းစပ်လမ်းညွှန်ဖွဲ့စည်းပုံသည် ပြင်ပအရန်လမ်းညွှန်များမပါဘဲ ဘေးဘက်နှင့် eccentric load များကို ခိုင်ခံ့စွာခုခံပေးပါသည်။ core sub-model လေးခုကိုရရှိနိုင်သည်- သတ္တုလျှောလိုက် bearing ပါရှိသော CXSM သည် ပြောင်မြောက်သောဝတ်ဆင်မှုခံနိုင်ရည်ရှိမှု၊ ဖုန်ဒဏ်ခံနိုင်သောစွမ်းဆောင်ရည်နှင့် မြန်နှုန်းနိမ့်နေရာချထားမှု၊ ဖိထားမှုနှင့် ဖုန်ထူသောပတ်ဝန်းကျင်များအတွက် သာလွန်ကောင်းမွန်သောဘေးထွက်ဝန်ပမာဏ၊ CXSL Ball Bearing အမျိုးအစားသည် အလွန်နိမ့်သော ပွတ်တိုက်မှုနှင့် ချောမွေ့သော လှုပ်ရှားမှုကို အကြိမ်ရေ မြင့်မားသော မြန်နှုန်းမြင့် ကောက်ယူခြင်းနှင့် နေရာအတွက် အမြင့်ဆုံး အမြန်နှုန်း 400 mm/s အထိ ပါရှိသည်။ CXSWM/CXSWL နှစ်ခုစလုံးသည် ကြိမ်လုံးဗားရှင်းများမှတစ်ဆင့် နှစ်ဖက်စလုံးကို ထပ်တူပြု၍ ရုတ်သိမ်းခြင်းနှင့် အလယ်ဗဟိုလွှဲပြောင်းခြင်းအတွက် rod နှစ်ခုစလုံးတွင် fixture တပ်ဆင်ခြင်းကို ခွင့်ပြုသည်။ Dual-end ရော်ဘာကြားခံများသည် စံနှုန်းဖြစ်သည်။ AZ လေဘာခံသည် φ20/25/32 ကြီးမားသော ပေါက်ပေါက်များအတွက် ပြင်းထန်သော မြန်နှုန်းမြင့်သက်ရောက်မှုကို စုပ်ယူနိုင်သည် ။ Suffix Z သည် D-M9B၊ D-A93 နှင့် အခြားတည်နေရာအာရုံခံကိရိယာများကို တိုက်ရိုက်တပ်ဆင်ရန်အတွက် တပ်ဆင်ထားသော သံလိုက်ကွင်းများကို ရည်ညွှန်းသည်။ သံလိုက်မဟုတ်သော အမျိုးအစားများကို သံလိုက်-ထိလွယ်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် ရရှိနိုင်ပါသည်။ ရွေးချယ်နိုင်သော extension lock P နှင့် retraction lock R သည် သတ်မှတ်ထားသောနေရာများတွင် ပစ္စတင်ကို လော့ခ်ချနိုင်သည်။ 3C အီလက်ထရွန်နစ်ပစ္စည်းနှင့် အထွေထွေအလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများအတွက် တိကျစွာရွေးချယ်ခြင်း၊ ပစ္စည်းလွှဲပြောင်းခြင်း၊ နေရာချထားခြင်းနှင့် အလင်းနှိပ်ခြင်းလုပ်ငန်းစဉ်များတွင် ကျယ်ပြန့်စွာအသုံးပြုထားသည့် ကွဲပြားကျစ်လစ်သိပ်သည်းသော စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်များကို ပံ့ပိုးပေးပါသည်။

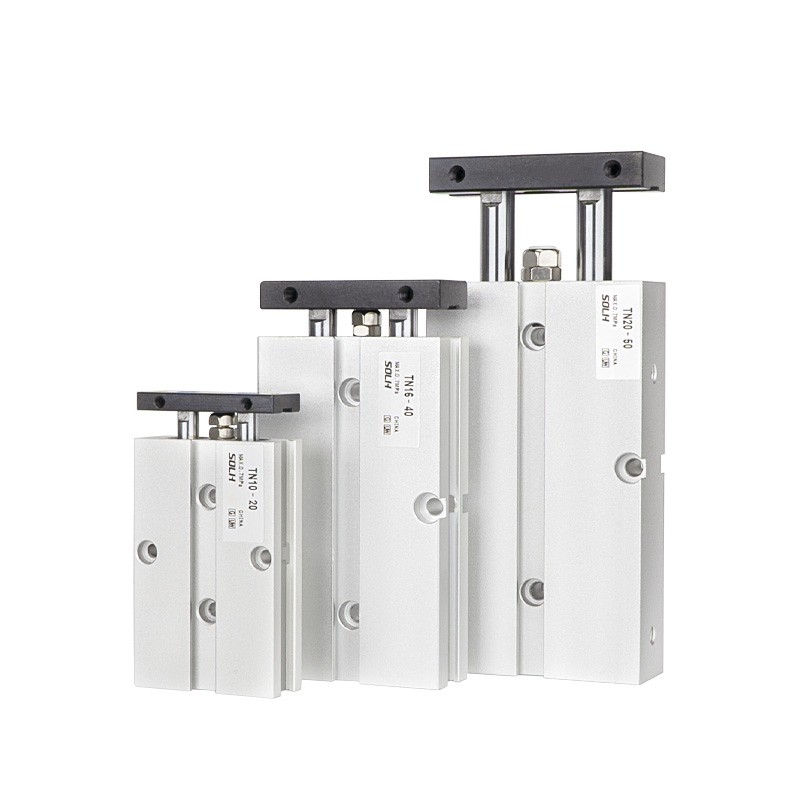

SOLH TN ကုန်ကျစရိတ်သက်သာသော အမွှာရိုးတံဆလင်ဒါသည် ကျစ်လစ်သိပ်သည်းသော အပြင်အဆင်နှင့် အလွန်ကောင်းမွန်သောကုန်ကျစရိတ်စွမ်းဆောင်ရည်အတွက် slide bearing လမ်းညွှန်ဖြင့် single-piston dual guide shaft တည်ဆောက်ပုံကို လက်ခံပါသည်။ ၎င်းတွင် စက်ရုံမှ တပ်ဆင်ထားသော သံလိုက်ကွင်းများနှင့် လေဖြတ်ခြင်းအတွက် ချိန်ညှိနိုင်သော ရှေ့ရော်ဘာကြားခံတစ်ခု ပါရှိပြီး လည်ပတ်မှုဆန့်ကျင်တိကျမှု ±0.2° ကို ပေးဆောင်ပါသည်။ ထပ်တူပြုထားသည့် ရိုးတံနှစ်ခုသည် တွန်းအားကို ထိန်းထားပြီး ဘေးဘက်ရှိ eccentric loads အနည်းငယ်ကို ခံနိုင်ရန် လွှဲသည်။ လမ်းကြောင်းသုံးဆင့်တပ်ဆင်ခြင်း (အပေါ်၊ အောက်ခြေ၊ ဘေး) တို့ကို ရနိုင်ပြီး ဘေးဘက် grooves များသည် အပိုကွင်းစကွင်းပိတ်များမလိုအပ်ဘဲ သံလိုက်ခလုတ်များ တိုက်ရိုက်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ အမျိုးအစားနှစ်မျိုးကို ထောက်ပံ့ပေးသည်- စံတစ်ခုတည်း-စွန်းလှံတံ TNW နှင့် TNW လှံတံနှစ်ထပ်၊ TNW သည် နှစ်ဖက်စလုံးကို ချိန်ကိုက်ဗဟိုပြုလှုပ်ရှားမှုအတွက် ကြိမ်လုံးနှစ်ဖက်စလုံးတွင် တပ်ဆင်မှုကို ခွင့်ပြုပေးပါသည်။ TR စီးရီးများနှင့် နှိုင်းယှဉ်ပါက TN သည် သေးငယ်သောအတိုင်းအတာနှင့် φ6 bore option မပါဘဲ ကုန်ကျစရိတ်သက်သာသည်။ CXS/CXSJ dual-piston twin cylinders များနှင့် နှိုင်းယှဉ်ပါက TN သည် single thrust ကို သိသာထင်ရှားစွာ ကုန်ကျစရိတ်သက်သာသော်လည်း တိကျမှုနှင့် load capacity နည်းပါးသည်။ ၎င်း၏လုပ်ငန်းခွင်ဖိအားသည် 0.15 မှ 1.0 MPa ရှိပြီး ပတ်ဝန်းကျင်အပူချိန် လိုက်လျောညီထွေရှိမှု −20 ℃ ~ 70 ℃ ပါဝင်သည်။ အလယ်အလတ်တိကျသောလိုအပ်ချက်များနှင့် ကုန်ကျစရိတ်ထိန်းချုပ်မှုတောင်းဆိုမှုများရှိသည့် အထွေထွေအလိုအလျောက်စက်စခန်းများအတွက် အလင်းဝန်နေရာချထားခြင်း၊ ရိုးရှင်းသောနှိပ်ခြင်း၊ အလုပ်အပိုင်းရပ်တန့်ခြင်းနှင့် တိုတောင်းသောအကွာအဝေးလွှဲပြောင်းခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုပါသည်။ S-type သံလိုက်လက်စွပ်သည် စီးရီးတစ်ခုလုံးအတွက် စံဖြစ်ပြီး ဖယ်ရှား၍မရပါ။ မူရင်း Rc thread ကို နိုင်ငံရပ်ခြားပရောဂျက်များအတွက် G thread သို့မဟုတ် NPT thread သို့ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

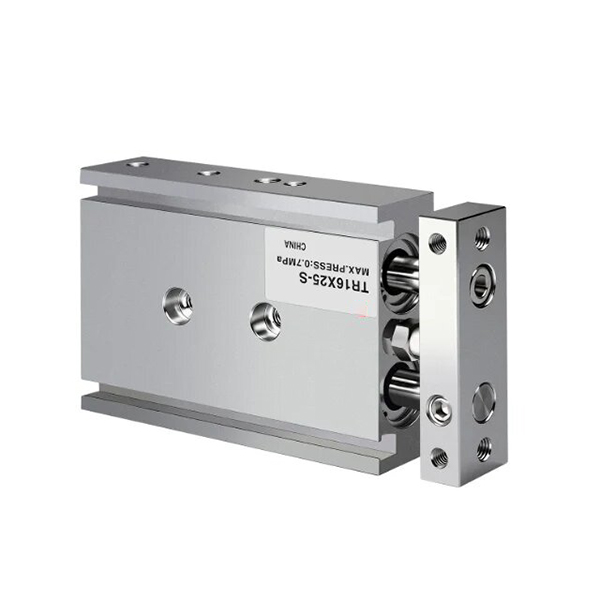

SOLH TR twin shaft ဆလင်ဒါကို JIS စက်မှုစံနှုန်းများနှင့်အညီ ထုတ်လုပ်ပါသည်။ ၎င်းသည် မြင့်မားသောဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှု၊ လွန်ကဲသော torsion resistance နှင့် ကုန်ကျစရိတ်သက်သာသော TN twin shaft ဆလင်ဒါများထက် သာလွန်ကောင်းမွန်သော ခိုင်ခံ့သော တွန်းလှန်နိုင်စွမ်းနှင့် ခိုင်ခံ့သော ဘက်ပြန်မှုစွမ်းရည်တို့ကို တိုးချဲ့ထားသော ဆလိုက် bearing ချုံများနှင့် လိုက်ဖက်သော single-piston dual guide shaft ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ Standard single-rod TR ၊ rod TRW နှင့် ပေါ့ပါးသော ကျစ်လစ်သိပ်သည်းသော TRJ မျိုးကွဲများ အပါအဝင် ဖောက်သည်အရွယ်အစားများ အပြည့်အ၀ပါဝင်ပါသည်။ Anti-rotation တိကျမှု ≥16 mm နှင့် φ6/φ10 သေးငယ်သော bores အတွက် ±0.1° သို့ ရောက်ရှိသည်။ ရှည်လျားသော လေဖြတ်ခြင်းထက် တည်ငြိမ်သော လည်ပတ်မှုကို အာမခံရန် ရွေ့လျားနေသော သွေဖည်မှုကို ကန့်သတ်ထားသော ရှပ်နှစ်ခု။ ချိန်ညှိနိုင်သော ရှေ့ရော်ဘာကူရှင်အပြားသည် လေဖြတ်ခြင်းကို ဖြတ်တောက်ရန်၊ ထိခိုက်မှုစုပ်ယူမှုနှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် ပုံသေအနောက်ကြားခံနှင့် ပူးပေါင်းလုပ်ဆောင်သည်။ သုံးလမ်းသွားတပ်ဆင်ခြင်း (အပေါ်၊ အောက်ခြေ၊ ဘေး) နှင့် စိတ်ကြိုက်နှစ်ဘက်ခြမ်း ချိတ်ဆက်ခြင်းတို့ကို ရရှိနိုင်ပါသည်။ ဘေးဘက် grooves များသည် အပိုကွင်းစကွင်းပိတ်များမပါဘဲ သံလိုက်ခလုတ်များကို တိုက်ရိုက်တပ်ဆင်ခွင့်ပြုသည်။ S ၏နောက်ဆက်တွဲအမှတ်အသားပါရှိသော သံလိုက်ကွင်းများသည် စံဖြစ်ပြီး၊ သံလိုက်မဟုတ်သော စိတ်ကြိုက်ဗားရှင်းများကို သံလိုက်ဝင်ရောက်စွက်ဖက်မှုအထိခိုက်မခံသည့်အချိန်များအတွက် ကမ်းလှမ်းထားသည်။ လည်ပတ်မှုဖိအား 0.15 ~ 1.0 MPa ရှိပြီး အလုပ်အပူချိန် −20 ℃ မှ 70 ℃ ရှိသည်။ Standard Rc thread ကို နိုင်ငံရပ်ခြား အင်ဂျင်နီယာ ပရောဂျက်များအတွက် G thread သို့မဟုတ် NPT thread သို့ ပြောင်းနိုင်သည်။ CXS အမွှာဆလင်ဒါများနှင့် ကွဲပြားသည်- TR သည် ထင်ရှားသောစက်ပိုင်းဆိုင်ရာ တောင့်တင်းမှုနှင့် ရှည်လျားသောလေဖြတ်ခြင်းများတွင် တည်ငြိမ်သောဘေးထွက်ဝန်ကို ခံနိုင်ရည်ရှိသော တစ်ခုတည်းသောတွန်းအားကိုထုတ်ပေးသည်။ CXS တွင် နှစ်ထပ်တွန်းခြင်း၊ ပွတ်တိုက်မှုနည်းပါးခြင်းနှင့် ကြိမ်နှုန်းမြင့်သော တိုတိုလေဖြတ်ခြင်းအတွက် သင့်လျော်သော မြန်နှုန်းမြင့် ချောမွေ့စွာပြန်လည်တုံ့ပြန်ခြင်းအတွက် ပစ္စတင်နှစ်ခုပါရှိသည်။ တိကျသောနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ တာဝေးအကွာအဝေး ရပ်တန့်ခြင်းနှင့် လွှဲပြောင်းခြင်းနှင့် အလယ်အလတ်အလင်းဝန်များအောက်တွင် ယုံကြည်စိတ်ချရသော လမ်းညွှန်မှုလိုအပ်သော အထွေထွေအလိုအလျောက်စနစ်စခန်းများတွင် တွင်ကျယ်စွာ အသုံးချပါသည်။

SOLH MK (အများအားဖြင့် MKB ဟုခေါ်သည်) သည် 90° လည်ပတ်မှုနှင့် အောက်ဘက်သို့ ကုပ်ဆွဲခြင်းတို့ကို ပေါင်းစပ်ထားသော pneumatic ဆလင်ဒါတစ်ခုဖြစ်ပြီး ပင်မရေစီးကြောင်း MKB စီးရီးများနှင့် လဲလှယ်နိုင်သည်။ ဖောက်ထွင်းအရွယ်အစားများသည် φ12~φ63 ကို ဖုံးအုပ်ထားပြီး ကုပ်ကြိုးများသည် 5 မီလီမီတာမှ 50 မီလီမီတာအထိရှိသည်။ ပိုကျစ်လျစ်သော အပြင်အဆင်အတွက် သမားရိုးကျ MK2 မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ စုစုပေါင်းအလျားသည် 3~10 မီလီမီတာ တိုသွားပါသည်။ ယုံကြည်စိတ်ချရသော လေးလံသောဝန်ကို ကိုင်တွယ်ရန်အတွက် φ63 bore ၏ အမြင့်ဆုံး ကုပ်ဆွဲအားသည် 0.5 MPa အောက် 12.4 kN အောက်တွင် 12.4 kN သို့ ရောက်ရှိသည်။ အလုပ်လည်ပတ်မှု- အပေါ်သို့ပြန်ဆုတ်ခြင်း → 90° ဘယ်/ညာ လှည့်ခြင်း → ကုပ်ခြင်းအတွက် ထပ်တိုးပါ။ ထုတ်လွှတ်မှုသည် နောက်ပြန်အစီအစဥ်အတိုင်း ဖြစ်သည်။ သည်းခံနိုင်မှု ±5° ဖြင့် 90° လှည့်ထောင့်ကို တည်ငြိမ်စွာ ထပ်တူထပ်မျှသော အနေအထားကို သေချာစေသည်။ φ20 နှင့် φ25 bores များသည် 2-side sensor သာတပ်ဆင်ခြင်းမှလွဲ၍ အခြားအရွယ်အစားများသည် အနှောင့်အယှက်မရှိဘဲ သပ်ရပ်သောဝါယာကြိုးများအတွက် 4-directional သံလိုက်ခလုတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ အပေါက်များနှင့် နှစ်ချက်စွန်းချည်ထားသော အပေါက်များမှတစ်ဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်းနှင့် အနားကွပ်တပ်ဆင်ခြင်းကို လုပ်ဆောင်နိုင်သည်။ နှစ်ထပ် ရော်ဘာကြားခံများသည် ထိခိုက်မှု၊ တုန်ခါမှုနှင့် ဆူညံမှုကို လျှော့ချပေးသည်။ ဆီမပါသောဒီဇိုင်းသည် သန့်ရှင်းပြီး ဖုန်မှုန့်ကင်းစင်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်ကို ကျေနပ်စေသည်။ တပ်ဆင်ထားသော သံလိုက်ကွင်းများသည် ကုပ်/ထုတ်လွှတ်မှု အခြေအနေကို စောင့်ကြည့်ရန် တည်နေရာအာရုံခံကိရိယာများဖြင့် လုပ်ဆောင်သည်။ လက်ယာရစ် RZ နှင့် လက်ယာရစ် LZ လည်ပတ်မှု လမ်းညွှန်ချက်များကို ရွေးချယ်နိုင်သည်။ ၎င်းကို စက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်း၊ တံဆိပ်တုံးပြုပြင်ခြင်း၊ တိကျသော 3C အစိတ်အပိုင်းများ၊ ဆီမီးကွန်ဒတ်တာဗန်းကုပ်ခြင်းနှင့် မီးဖိုများကို လှန်ခြင်းကန့်သတ်ခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ ၎င်းသည် စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းကို ရိုးရှင်းစေပြီး လှည့်ခြင်းနှင့် ကုပ်ခြင်းလုပ်ဆောင်ချက်များကို ပေါင်းစပ်ခြင်းဖြင့် တပ်ဆင်နေရာကို သက်သာစေသည်။ ကုပ်တွန်းအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက် နှင့် စက်ပိုင်းဆိုင်ရာ တိုက်မိခြင်းမှ ရှောင်ရှားရန် ထွင်းထုအရွယ်အစားကို ရွေးချယ်ပါ။

SOLH ACK ထောင့်ဆလင်ဒါသည် φ25 မှ φ63 အထိ အရွယ်အစား φ25 မှ φ63 အထိ အလှည့်ကျ စံနှုန်း 90° လှည့်ခြင်း / ရွေးချယ်နိုင်သော 180° လှည့်ခြင်း ပေါင်းစပ်ထားသော ဒြပ်ပေါင်းရွေ့လျားမှုကို ပေါင်းစပ်ထားသည်။ ၎င်းတွင် သာလွန်သောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှုနှင့် eccentric loads များကို ပြင်းထန်စွာခံနိုင်ရည်ရှိစေသည့် core design အနေဖြင့် three-guide-groove supporting structure ပါရှိပြီး သာမန် rotary clamp ဆလင်ဒါများထက် မြင့်မားသော angular positioning တိကျမှုကို ±1.5° ရရှိစေသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံ အမျိုးအစား နှစ်ခုကို ရနိုင်သည်- ကျဉ်းသော workpieces များအတွက် single pressure plate နှင့် ကျယ်ပြန့်သော workpieces အတွက် ACKD double pressure plate; နာရီလက်တံပြန်လှည့်သည့် ဘယ်ဘက်လှည့်ခြင်း (L) နှင့် နာရီလက်ယာရစ် ညာလှည့်ခြင်း (R) တို့သည် ဆိုက်အပြင်အဆင်နှင့် ကိုက်ညီရန် ရွေးချယ်နိုင်သည်။ အလုပ်စက်ဝန်း- ပစ္စတင်တံကို ပြန်နုတ်ပြီး မြှောက်လိုက်သည် → အလုပ်ခွင်ဝင်ရောက်စွက်ဖက်မှုကို ရှောင်ရှားရန် လှည့်ပတ်ခြင်း → ကုပ်ခြင်းအတွက် အောက်ဖက်ကို ချဲ့သည်။ ပြန်လည်သတ်မှတ်ခြင်းအတွက် release သည် ပြောင်းပြန်အစီအစဥ်အတိုင်း လုပ်ဆောင်သည်။ ပစ္စတင်လှံတံကို အပူခံအလွိုင်းသံမဏိဖြင့် ပြုလုပ်ထားပြီး ဆလင်ဒါပြွန်သည် ပြင်းထန်သော အန်ဒီဒိုင်းရှင်းဖြင့် ပြုလုပ်ထားပြီး၊ အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်၊ ချေးခံနိုင်ရည်၊ လေယိုစိမ့်မှုနည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို သိရှိနိုင်ရန် တင်သွင်းထားသော စွမ်းဆောင်ရည်မြင့် အလုံပိတ်ကွင်းများနှင့် လိုက်ဖက်ပါသည်။ အပေါက်များမှတဆင့်အောက်ခြေလေးခုသည်တိုက်ရိုက်တပ်ဆင်ခြင်းနှင့်အနားကွပ်တပ်ဆင်ခြင်းကိုထောက်ပံ့ပေးသည်။ တပ်ဆင်ထားသော အာရုံခံ grooves များသည် ကလစ်နှင့် ထုတ်လွှတ်မှု အခြေအနေကို စောင့်ကြည့်ရန် သံလိုက်ခလုတ် တပ်ဆင်မှုကို လွယ်ကူချောမွေ့စေသည်။ ပေါက်တစ်ခုစီတွင် ပုံသေ စံကုပ်လျှပ်စီးကြောင်း တပ်ဆင်ထားသည်။ φ63 ၏ အမြင့်ဆုံး ကုပ်ဆွဲအားသည် 0.5 MPa လည်ပတ်မှုဖိအားအောက်တွင် 1050 N သို့ ရောက်ရှိသည်။ အလုပ်ဖိအားသည် 0.15 ~ 1.0 MPa ရှိပြီး ကျယ်ပြန့်သောအပူချိန်ကို −20 မှ 80 ℃အထိ လိုက်လျောညီထွေဖြစ်စေသည်။ စက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်း၊ တံဆိပ်တုံးထုခြင်းလုပ်ငန်းစဉ်များအတွက် ဆန့်ကျင်ဘက်ပြောင်းလဲမှုပြင်ဆင်ခြင်း၊ အီလက်ထရွန်းနစ်ဗန်းများကို ချိတ်ဆွဲခြင်းနှင့် လှည့်ပတ်မှုယန္တရားများအတွက် နေရာချထားခြင်းတို့တွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။ စက်အပြင်အဆင်ကို ရိုးရှင်းစေပြီး တပ်ဆင်နေရာချွေတာရန်အတွက် သီးခြား rotary နှင့် clamping ဆလင်ဒါများကို အစားထိုးပါသည်။ သီအိုရီအရ ကုပ်ကြိုးဆွဲအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက်ဖြင့် သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ စက်ပိုင်းဆိုင်ရာ တိုက်မိခြင်းမှ 3~5 မီလီမီတာ လေဖြတ်ခြင်းအနားသတ်ကို ရွေးချယ်ပါ။
