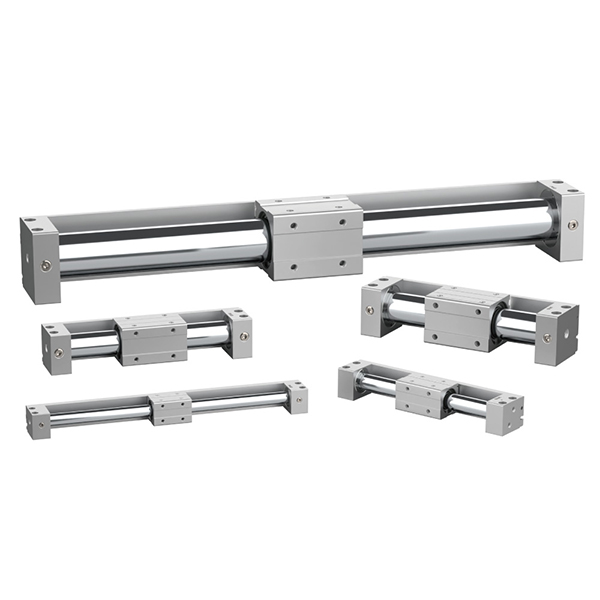

SOLH CY3 သံလိုက်အချိတ်အဆက်သည် တုတ်မပါသောဆလင်ဒါသည် SMC တွဲဖက်များနှင့် ဘက်ပေါင်းစုံမှ အပြည့်အ၀ လဲလှယ်နိုင်သော CY1 စီးရီး၏ အဆင့်မြှင့်ဗားရှင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် အတွင်းပိုင်းပစ္စတင်နှင့် ပြင်ပလျှောတွန်းလှည်းကြားတွင် အဆက်အသွယ်မရှိသော သံလိုက်ထပ်တူဒရိုက်ကို အပြည့်အ၀ အလုံပိတ်စည်အတွင်း၌ ထည့်သွင်းကာ လေယိုစိမ့်မှုနှင့် ညစ်ညမ်းမှုကင်းစင်သည့် လုပ်ဆောင်ချက်ကို ရရှိစေရန်အတွက် အပြည့်အ၀ ထည့်သွင်းထားသည်။ ဖောက်ထွင်းအရွယ်အစားသည် φ6 မှ φ63 မီလီမီတာအထိ အမြင့်ဆုံးလေဖြတ်ခြင်း 5000 မီလီမီတာအထိရှိပြီး သမားရိုးကျချည်တုတ်ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်ခြေရာကို 50% ဖြတ်တောက်နိုင်သည်။ မျိုးကွဲနှစ်ခုရရှိနိုင်သည်- eccentric load နှင့် magnetic decoupling ကိုရှောင်ရှားရန် end brackets များနှင့် ပြင်ပလမ်းညွှန်များလိုအပ်သော CY3B အခြေခံအမျိုးအစား၊ အပိုတပ်ဆင်နေရာချွေတာရန် CY3R direct-mount ဗားရှင်းကို စက်ပစ္စည်းအခြေခံပေါ်တွင် တိုက်ရိုက်ပြင်ဆင်ထားသည်။ ရှည်လျားသောဝတ်ဆင်ခံနိုင်ရည်ရှိသောကွင်းများသည် အနိမ့်ဆုံးလုပ်ဆောင်မှုဖိအားကို 0.12 MPa အထိ လျှော့ချပေးသည်။ Standard dual-end ရော်ဘာကြားခံများ တပ်ဆင်ထားပြီး၊ ရွေးချယ်နိုင်သော X160 မြန်နှုန်းမြင့်ဗားရှင်းသည် အမြင့်ဆုံးအမြန်နှုန်း 1500 mm/s ကို ပံ့ပိုးပေးသည်။ အနေအထားအကြံပြုချက်အတွက် ကြိုတင်သတ်မှတ်ထားသော အပေါက်များသည် D-M9 သံလိုက်ခလုတ်များကို လိုက်လျောညီထွေဖြစ်စေသည်။ ပုံမှန် ဆီကင်းစင်သည့် လုပ်ဆောင်ချက်သည် ဆီမီးကွန်ဒတ်တာများ၊ အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ ဆေးဘက်ဆိုင်ရာနှင့် အစားအသောက် လုပ်ငန်းများအတွက် ဖုန်မှုန့်ကင်းစင်သော အလုပ်ရုံများနှင့် ကိုက်ညီပါသည်။ ၎င်းသည် တာဝေးလုပ်ငန်းခွင်လွှဲပြောင်းမှု၊ အကာအကွယ်တံခါးလှုပ်ရှားမှုနှင့် တစ်ကိုယ်ရေသန့်ရှင်းမှုအလိုအလျောက်စနစ်တွင် ကျစ်လစ်သိပ်သည်းစွာ လေဖြတ်ခြင်းအတွက် 0.5 ကီလိုဂရမ်မှ 40 ကီလိုဂရမ်အထိ ပေါ့ပါးသောအလတ်စားဝန်ကို ကိုင်တွယ်သည်။

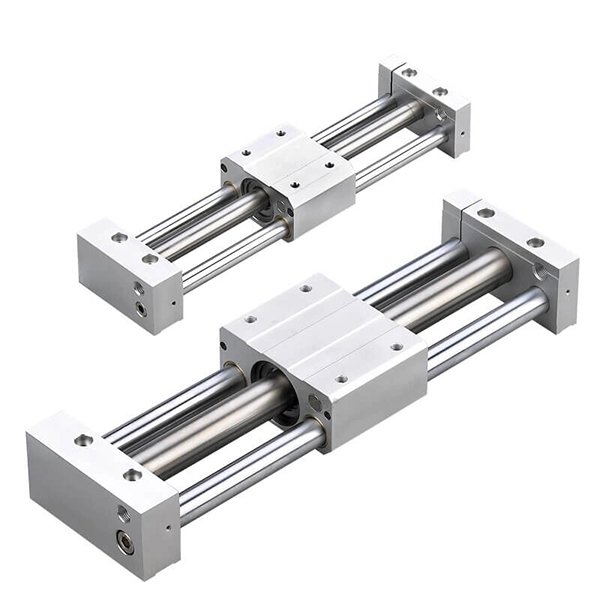

SOLH CY1 စီးရီးသည် မူလ SMC CY1 ထုတ်ကုန်များနှင့် အဆင့်မြှင့်တင်ထားသော အဆင့်မြှင့်ထားသော CY3 စီးရီး၏ ရှေ့ဆက်ဖြစ်သော ဂန္ထဝင် စျေးသက်သာသော သံလိုက်အချိတ်အဆက်ရှိသော rodless ဆလင်ဒါဖြစ်သည်။ ၎င်းသည် အဆက်အသွယ်မရှိသော သံလိုက်ပြိုင်တူဒရိုက်နှင့် အပြည့်အ၀ လေယိုစိမ့်မှု မရှိသော စည်ဖွဲ့စည်းပုံကို လက်ခံထားပြီး၊ လျှပ်စစ်ပစ္စည်းများ၊ ဆေးဘက်ဆိုင်ရာနှင့် အစားအစာလုပ်ငန်းများ၏ ဆီကင်းစင်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ ဖောက်ထွင်းအရွယ်အစားများသည် φ6 မှ 63 မီလီမီတာ၊ စံလေဖြတ်ခြင်း 1000 မီလီမီတာအထိ နှင့် အမြင့်ဆုံး တိုးချဲ့ထားသော လေဖြတ်ခြင်း 1500 မီလီမီတာ ကွာဟသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဗားရှင်းငါးခုရရှိနိုင်သည်- CY1B အခြေခံအမျိုးအစားသည် ပြင်ပလမ်းညွှန်များနှင့် အဆုံးသတ်ကွင်းပိတ်များလိုအပ်ခြင်း၊ အပိုလမ်းညွှန်များမပါဘဲ ပေါ့ပါးသောဝန်များအတွက် တပ်ဆင်ထားသော လျှောဝက်ဝံများပါသော CY1S၊ ချောမွေ့သောကြိမ်နှုန်းမြင့်မားသော အပြန်အလှန်တုံ့ပြန်မှုအတွက် CY1L ဘောလုံးအမျိုးအစား၊ CY1H တိကျမှုမြင့်မားသောမော်ဒယ်သည် ± 0.02 မီလီမီတာ ထပ်တလဲလဲ နေရာချထားမှု တိကျမှုကို ရရှိသည်၊ ကျဉ်းမြောင်းသော ဒေါင်လိုက်တပ်ဆင်နေရာအတွက် 29% အလုံးစုံအမြင့်ကို လျှော့ချထားသော CY1F အမျိုးအစား။ အနိမ့်ဆုံးစတင်ဖိအားသည် 0.18MPa ဖြစ်ပြီး၊ တည်နေရာအချက်ပြတုံ့ပြန်မှုအတွက် D-M9 နှင့် D-A9 သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော စံနှစ်ခုအဆုံးရော်ဘာကြားခံများနှင့် ရွေးချယ်နိုင်သော ပြင်ပဟိုက်ဒရောလစ်ကြားခံများပါရှိသည်။ ၎င်းသည် CY3 စီးရီးထက် ကုန်ကျစရိတ်သက်သာပြီး 0.5 ကီလိုဂရမ်မှ 40 ကီလိုဂရမ်အထိ အပေါ့စား 0.5 ကီလိုဂရမ်မှ 40 ကီလိုဂရမ်အထိ အလေးချိန်ရှိသော အခန်းတွင်းပစ္စည်းလွှဲပြောင်းမှု၊ အကာအကွယ်တံခါးမောင်းနှင်မှုအပါအဝင် ဘတ်ဂျက်အကန့်အသတ်ရှိသော သမရိုးကျ အလိုအလျောက်စနစ်အတွက် စရိတ်သက်သာသော ရွေးချယ်မှုအဖြစ် ဆောင်ရွက်သည်။

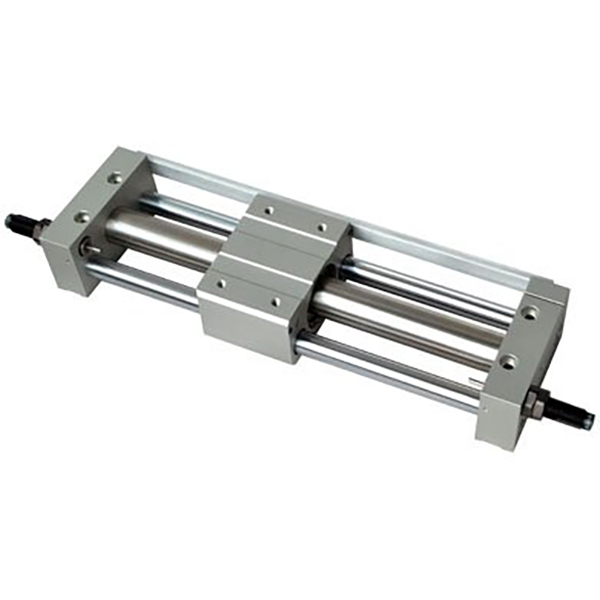

SOLH RM စီးရီး သံလိုက်အချိတ်အဆက်သည် rodless ဆလင်ဒါကို Airtac အမျိုးအစားများနှင့် အပြန်အလှန်လဲလှယ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် အဆက်အသွယ်မရှိသော သံလိုက်ထပ်တူဒရိုက်ကို အသုံးပြု၍ လျှပ်စစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာနှင့် အစားအစာလုပ်ငန်းများ၏ ဆီကင်းစင်သော ပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ယိုစိမ့်မှု သုညနှင့် ဖုန်မှုန့်ကင်းစင်သော လည်ပတ်မှုအတွက် အပြည့်အ၀ အလုံပိတ်စည်ပုံစံကို လက်ခံပါသည်။ Boe အရွယ်အစားများသည် φ10 မှ φ40 mm အတွင်း အများဆုံးလေဖြတ်နိုင်သည့် 2000 mm ရှိပြီး ကျယ်ပြန့်သောစက်မှုအပူချိန်အကွာအဝေးတွင် -20 ℃ ~ 70 ℃ နှင့် အနည်းဆုံး startup pressure 0.15 MPa ပါဝင်ပါသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ မူကွဲလေးမျိုးရရှိနိုင်သည်- RMS အခြေခံအမျိုးအစားသည် ပြင်ပရထားလမ်းများနှင့် အဆုံးကွင်းစကွက်များ လိုအပ်သည့် တပ်ဆင်ပါရှိလမ်းညွှန်များမပါဘဲ RMS အခြေခံအမျိုးအစား၊ RMT စံအမျိုးအစားသည် တပ်ဆင်ရလွယ်ကူစေရန် အပိုလမ်းညွှန်များမလိုအပ်ဘဲ သာမန်နှစ်ဖက်သောဝန်များကို တွန်းလှန်ရန် dual guide rods နှင့် slide bearings တို့နှင့်ပေါင်းစပ်ထားသည်။ ±0.1mm ထပ်တလဲလဲ နေရာချထားမှု တိကျမှုကို ရရှိသည့် တိုးချဲ့ထားသော တိကျမှုမြင့်မားသော လမ်းညွှန်ချောင်းများဖြင့် RMTL တိကျမှုဗားရှင်း၊ RMH သည် လွတ်လပ်သောဝန်ထမ်းများအတွက် အားပြင်းသော တွန်းလှန်နိုင်စွမ်းရှိသော အားဖြည့်လျှောအမျိုးအစား။ 500 mm/s အထိ တည်ငြိမ်သော ရွေ့လျားမှုအတွက် စိတ်ကြိုက်ချိန်ညှိနိုင်သော ကြားခံများနှင့် ပြင်ပ ဟိုက်ဒရောလစ်ကြားခံများ ပါ၀င်သော Standard Dual-end ရော်ဘာကြားခံများ တပ်ဆင်ထားပါသည်။ တည်နေရာအချက်ပြတုံ့ပြန်ချက်အတွက် ရွေးချယ်နိုင်သော သံလိုက်ခလုတ်ကိရိယာများသည် D-M9 အာရုံခံကိရိယာများနှင့် ကိုက်ညီသည်။ Built-in လမ်းညွှန်အဆောက်အဦများသည် ပြင်ပလိုင်းရိုးလမ်းညွှန်များ၏ အပိုဝယ်ယူမှုနှင့် တပ်ဆင်စရိတ်များကို လျှော့ချပေးသည်။ ၎င်းသည် SMC CY1 နှင့် CY3 စီးရီးတို့နှင့် ယှဉ်လျှင် ထူးချွန်သော စွမ်းဆောင်ရည်ကို ပေးဆောင်သည်၊ တာဝေးပစ္စည်းများ သယ်ဆောင်ခြင်း၊ အကာအကွယ်တံခါးဖွင့်ခြင်းနှင့် အလယ်အလတ်ဘတ်ဂျက်အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများတွင် သမားရိုးကျကြိုးတုတ်ဆလင်ဒါများကို နေရာလွတ်ချွေတာခြင်းတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

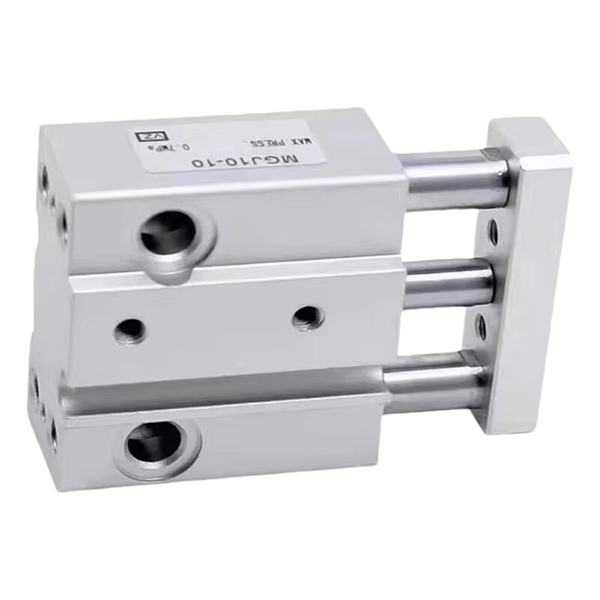

SOLH MGJ အလွန်ကျစ်ကျစ်လျစ်လျစ်သော အသေးစားလမ်းညွှန်တံဆလင်ဒါသည် အသေးစားအလိုအလျောက်စနစ်အတွက် သီးသန့်ထုတ်လုပ်ထားသည့် SMC စံထုတ်ကုန်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ၎င်းသည် အလွန်တိုတောင်းသော လေဖြတ်ခြင်းနှင့်အတူ φ6 မီလီမီတာ နှင့် φ10 မီလီမီတာ သေးငယ်သော အရွယ်အစား နှစ်ခုသာ ထောက်ပံ့ပေးသည်။ Built-in dual guide rods နှင့် integrated guide frame သည် ±0.1° အတွင်း အလွန်တိကျသော လှည့်ပတ်မှု စွမ်းဆောင်မှုကို ပေးစွမ်းနိုင်ပြီး micro အစိတ်အပိုင်းများကို ကုပ်နှင့် တပ်ဆင်စဉ်အတွင်း ထောင့်ချိုးရွေ့ပြောင်းခြင်းကို ကာကွယ်ပေးပါသည်။ အလွန်ပေါ့ပါးသောဖွဲ့စည်းပုံသည် MGJ6-5 မော်ဒယ်အတွက် 27.3 ဂရမ်မျှသာရှိသည်။ Dual mounting surfaces (အောက်ခြေနှင့် နောက်ဘက်) နှင့် single-side centralized piping & wiring များသည် သပ်ရပ်သော ဆလင်ဒါပေါင်းများစွာ စီစဉ်မှုအတွက် သပ်ရပ်သော အပြင်အဆင်ကို လွယ်ကူချောမွေ့စေသည်။ Dual-end ရော်ဘာကြားခံများဖြင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ ဖွဲ့စည်းပုံကို လက်ခံခြင်းဖြင့် -10 ℃ ~ 60 ℃ အတွင်း တည်ငြိမ်သော ကြိမ်နှုန်းမြင့် အပြန်အလှန်တုံ့ပြန်မှုကို ပံ့ပိုးပေးသည်။ တိကျသော အီလက်ထရွန်းနစ် အစိတ်အပိုင်း ကုပ်ချိတ်ခြင်း၊ PCB နေရာချထားခြင်း၊ ဆေးဘက်ဆိုင်ရာ ကိရိယာများ၏ သေးငယ်သော အဆို့ရှင် လုပ်ဆောင်ချက်၊ နမူနာအပ် အပ်ရုတ်သိမ်းခြင်း၊ တစ်ပိုင်းလျှပ်ကူးတာ သန့်ရှင်းသော အလုပ်ရုံများတွင် သေးငယ်သော နေရာချထားမှု ချိန်ညှိခြင်းနှင့် အလင်းပြန်မှန်ဘီလူးများ ချိန်ညှိခြင်းတို့တွင် တွင်ကျယ်စွာ အသုံးချပါသည်။ ပုံမှန် MGP ကျစ်ကျစ်လစ်လစ်ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် အလုံးစုံအတိုင်းအတာကို သိသိသာသာ လျှော့ချပေးကာ မိုက်ခရိုတွန်းအားကို အပြည့်အ၀ ကျေနပ်စေသည်၊ ကန့်သတ်တပ်ဆင်မှုနေရာနှင့် အသေးစား automation ၏ တိကျမှုမြင့်မားသော အလိုအလျောက်လည်ပတ်မှုဆိုင်ရာ နေရာချထားမှု တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးသည်။

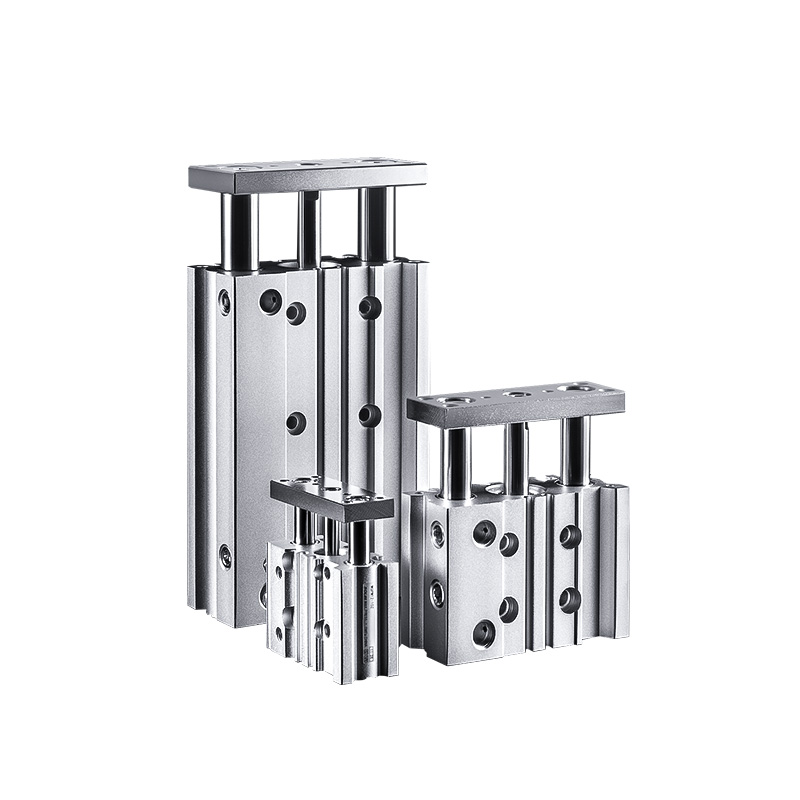

SOLH MGP စီးရီးပါးလွှာကျစ်လျစ်သောလမ်းညွှန်တံဆလင်ဒါသည် စစ်မှန်သော SMC ထုတ်ကုန်များနှင့် အတိုင်းအတာဖြင့် လဲလှယ်နိုင်သည်။ ၎င်းသည် ဆလင်ဒါစည်၏ ပေါင်းစပ်ဖွဲ့စည်းပုံ၊ လမ်းညွှန်အချောင်းနှစ်ခုနှင့် တပ်ဆင်ထားသော torsion resistance နှင့် ပြင်ပလမ်းညွှန်ဆက်စပ်ပစ္စည်းများမပါဘဲ အားကောင်းသော ဘေးတိုက်ဝန်စွမ်းရည်ပါရှိသည့် ပေါင်းစပ်ဖွဲ့စည်းပုံကို လက်ခံထားသည်။ ၎င်း၏ပါးလွှာသောဖွဲ့စည်းပုံသည် သမားရိုးကျဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက 17% ~ 24% အလေးချိန်ကို လျှော့ချနိုင်ပြီး နှိပ်ခြင်း၊ နေရာချထားခြင်း၊ ရုတ်သိမ်းခြင်းနှင့် workpiece လွှဲပြောင်းခြင်းကဲ့သို့သော ကျစ်လျစ်သော အလိုအလျောက်လုပ်ဆောင်မှုများအတွက် လုံးဝသင့်လျော်ပါသည်။ ဝက်ဝံများဖြင့် အမျိုးအစားခွဲထားသော အမျိုးအစားခွဲသုံးမျိုးသည် ကွဲပြားသောလုပ်ငန်းခွင်အခြေအနေများကို အကျုံးဝင်သည်- MGPM သည် သတ္တုလျှောချုံများဖြင့် လေးလံသော ဘေးတိုက်ဝန်နှင့် ဖုန်ထူသော မြန်နှုန်းနိမ့် စက်ဘီးစီးလုပ်ငန်းအတွက် ထူးထူးခြားခြား ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး ဖုန်မှုန့်ဒဏ်ခံနိုင်ရည်ရှိသည်။ MGPL ဘောလုံးချုံများသည် အလွန်နိမ့်သော ပွတ်တိုက်မှုနှင့် ချောမွေ့သော လှုပ်ရှားမှုကို ပေးစွမ်းနိုင်ပြီး မြန်နှုန်းမြင့် မကြာခဏ ပြန်လည်တုံ့ပြန်ခြင်းအတွက်၊ MGPA သုည-ရှင်းလင်းပြတ်သားမှု မြင့်မားသော-တိကျသောဘောလုံးဝက်ဝံများသည် တိကျစွာကိုက်ညီမှုနှင့် ချိန်ညှိရန်အတွက် ± 0.01 မီလီမီတာအထိ လည်ပတ်မှုဆန့်ကျင်တိကျမှုကို ရရှိသည်။ ဖောက်သည်အရွယ်အစားသည် φ12 မှ 100 မီလီမီတာအထိ စံလေဖြတ်ခြင်း 5 ~ 300 mm ဖြစ်သည်။ Standard Dual-end Rubber buffers များကို တပ်ဆင်ထားပြီး AZ လေကူရှင်ကြားခံများသည် မြန်နှုန်းမြင့် အရှိန်ပြင်းပြင်းလှုပ်ရှားမှုအတွင်း ပြင်းထန်သောသက်ရောက်မှုကို စုပ်ယူနိုင်စေရန် 20 mm အထက် bores များအတွက် ရွေးချယ်နိုင်သည်။ Built-in slot များသည် D-M9၊ A93 သံလိုက်ခလုတ်များကို သပ်ရပ်သောဝါယာကြိုးများအတွက် အပိုကွင်းများမပါဘဲ တိုက်ရိုက်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ လည်ပတ်ဖိအားသည် 0.12 MPa မှ 1.0 MPa ရှိပြီး ပတ်ဝန်းကျင်အပူချိန် -10 ℃ ~ 60 ℃ အောက်တွင် အနိမ့်ဆုံး actuating pressure 0.1 MPa ဖြစ်သည်။ အီလက်ထရွန်းနစ် PCB နေရာချထားခြင်းနှင့် နှိပ်ခြင်း၊ စစ်ဆေးခြင်း jig ရုတ်သိမ်းခြင်း၊ ထုပ်ပိုးခြင်း အစာကျွေးခြင်း နှင့် အထွေထွေ အလိုအလျောက် ကန့်သတ်ချုပ်ချယ်ခြင်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုထားပြီး၊ ၎င်းသည် စွယ်စုံရ ပေါင်းစပ်ထားသော pneumatic actuator အဖြစ် လုပ်ဆောင်သည်။

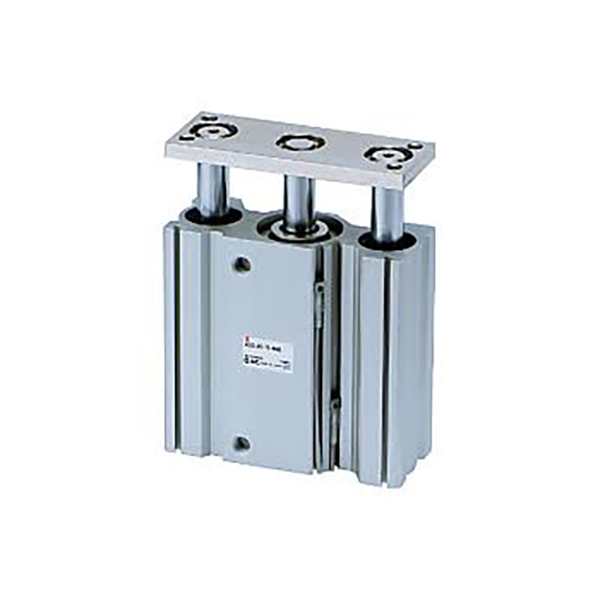

SOLH MGQ စီးရီး အလွန်ပါးလွှာသော ပေါင်းစည်းထားသော လမ်းညွှန်တံဆလင်ဒါသည် မူရင်း SMC သတ်မှတ်ချက်များနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ ဆလင်ဒါစည်နှင့် လမ်းညွှန်ချောင်းများ၏ ပေါင်းစပ်ဖွဲ့စည်းပုံသည် တပ်ဆင်နေရာအလွန်သက်သာရန်အတွက် သမားရိုးကျပဲ့ထိန်းဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက အလုံးစုံအထူကို 50% လျှော့ချပေးသည်။ ၎င်းသည် အရွယ်အစား φ12~100 မီလီမီတာ နှင့် စံလေဖြတ်ခြင်း 25 ~ 250 မီလီမီတာ တို့ကို ကာဗွန်အလွိုင်းလျှောဝက်ဝံ နှင့် MGQL တိကျမှုမြင့်မားသော ဘောလုံး ဝက်ဝံများ ပါဝင်သည်။ Symmetrical dual guide rod တည်ဆောက်ပုံသည် lateral load, deflection နှင့် torsion တို့အား ထူးထူးခြားခြားခံနိုင်ရည်ရှိသည်။ MGQL ball bearing ဗားရှင်းသည် ±0.04°~±0.08° ၏ လည်ပတ်မှုဆန့်ကျင်တိကျမှုကို ရရှိပြီး MGQM slide bearing အမျိုးအစားသည် အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်ရှိမှု၊ ဖုန်ဒဏ်ခံနိုင်မှု စွမ်းဆောင်ရည်နှင့် စရိတ်စကများ ကြီးမားသော ဖုန်ထူသောအခြေအနေများအတွက် အားသာချက်များရှိသည်။ စံသတ်မှတ်ချက်များတွင် တပ်ဆင်ထားသော သံလိုက်ကွင်းများ၊ နှစ်ခုအဆုံး ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှုကင်းသည့် လုပ်ဆောင်ချက်တို့ ပါဝင်သည်။ ရွေးချယ်နိုင်သော XB6 အပူချိန်မြင့်မူကွဲသည် 150 ℃အထိ မှန်မှန်အလုပ်လုပ်သည်။ ဆလင်ဒါကိုယ်ထည်ပေါ်တွင် တပ်ဆင်ထားသော အပေါက်အများအပြားကို သိမ်းဆည်းထားသည်။ သံလိုက်ခလုတ်များသည် bores ≥32 mm အတွက် လေးဘက်ခြမ်းတွင် တပ်ဆင်နိုင်ပြီး၊ flanges/foot brackets များသည် multi-angle assembly ကို ထောက်ပံ့ပေးသည်။ အနိမ့်ဆုံးလုပ်ငန်းခွင်ဖိအား 0.1 MPa ဖြင့်၊ ၎င်းအား conveyor line stopper positioning & lifting၊ 3C electronics တွင် PCB ထုတ်ခြင်းနှင့် crimping၊ packaging machinery အတွက် gate actuation နှင့် jig jacking အတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံအသုံးပြုပါသည်။ စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းကို ရိုးရှင်းစေရန် သီးခြားဆလင်ဒါများ နှင့် ပြင်ပလမ်းညွှန် တပ်ဆင်မှုများကို အစားထိုးပါသည်။ ပုံမှန် MGP နှင့် အကြီးစား MGG စီးရီးများနှင့် နှိုင်းယှဉ်ပါက၊ MGQ သည် အပါးလွှာဆုံး ပရိုဖိုင်နှင့် ကန့်သတ်တပ်ဆင်နေရာများတွင် တိကျမှုမြင့်မားသော လုပ်ဆောင်ချက်အတွက် အကောင်းဆုံးစွမ်းဆောင်ရည်ကို ပိုင်ဆိုင်ထားသည်။

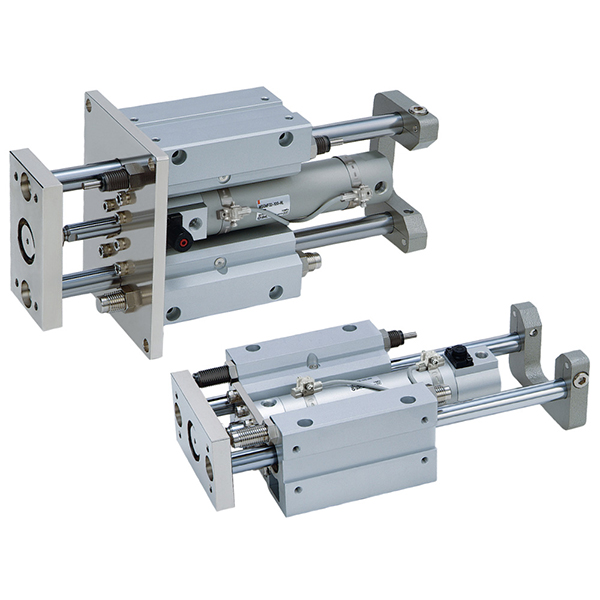

SOLH MGG စီးရီးတာဝေးလေဖြတ်လမ်းညွှန်လှံတံဆလင်ဒါသည် ညီမျှသော SMC အကြီးစားဆလင်ဒါများနှင့် အတိုင်းအတာဖြင့် လဲလှယ်နိုင်သည်။ အဝိုင်းစည်အပြင် အပြင်ပိုင်းစီစဉ်ထားသော dual-span လမ်းညွှန်တုတ်များဖြင့် တည်ဆောက်ထားသောကြောင့် တည်ဆောက်ပုံဆိုင်ရာ တင်းကျပ်မှုကို ပေးစွမ်းသည်။ ၎င်း၏ ဘေးတိုက်ဝန်အားသည် သာမန်ပဲ့ထိန်းဆလင်ဒါများထက် သုံးဆဖြစ်ပြီး ရှည်လျားသောလေဖြတ်မှုအောက်တွင် ပစ္စတင်လှံတံများ လျော့သွားခြင်းနှင့် eccentric လေးလံသောဝန်များအောက်တွင် တည်ဆောက်ပုံကွဲလွဲမှုတို့ကို ရှောင်ရှားနိုင်သည်။ ဖောက်ထွင်းအရွယ်အစားများသည် φ20 မီလီမီတာမှ 100 မီလီမီတာအထိ ဗားရှင်းနှစ်မျိုးရှိပါသည်- MGGM ကာဗွန်အလွိုင်းလျှောဝက်ဝံများနှင့် MGGL တိကျမှုမြင့်မားသောဘောလုံးဝက်ဝံများ။ အမြင့်ဆုံး စံနှုန်းသည် 1300 မီလီမီတာသို့ ရောက်ရှိပြီး MGP နှင့် MGQ စီးရီးများ၏ လေဖြတ်ကန့်သတ်ချက်ထက် များစွာကျော်လွန်ပါသည်။ Dual-end built-in hydraulic buffers များသည် ခရီးဝေး မြန်နှုန်းမြင့် လည်ပတ်မှုအတွင်း ထုတ်ပေးသော ကြီးမားသော သက်ရောက်မှုစွမ်းအင်ကို စုပ်ယူရန်၊ ဆူညံသံများကို ထိရောက်စွာ လျှော့ချရန်နှင့် စက်ပစ္စည်းများကို အကာအကွယ်ပေးရန်အတွက် စံအဖြစ် လာပါသည်။ MGGM လျှောဝက်ဝံများသည် လေးလံသောအလုပ်များ ဖုန်ထူသောပတ်ဝန်းကျင်နှင့် အထူးကြပ်မတ်ထားသော conveyor လိုင်းရပ်တန့်ခြင်းအတွက် ထူးထူးခြားခြား ဝတ်ဆင်မှုနှင့် တုန်လှုပ်မှုတို့ကို ခံနိုင်ရည်ရှိသည်။ MGGL ball bearings များသည် အလွန်နိမ့်သောပွတ်တိုက်မှုနှင့် ချောမွေ့သော လှုပ်ရှားမှုကို နားလည်သဘောပေါက်ပြီး ထိပ်ပိုင်းဆန့်ကျင်ဘက်လှည့်မှုတိကျမှု ±0.02° အထိ၊ တိကျမှုမြင့်မားသော တာဝေးလေဖြတ်နေရာချထားမှုနှင့် မြန်နှုန်းမြင့် စက်ဘီးစီးရွေ့လျားမှုအတွက် အကောင်းဆုံးဖြစ်သည်။ ခွဲထုတ်ထားသော မော်ဂျူလာဒီဇိုင်းသည် သီးခြားခွဲထုတ်နိုင်ပြီး ဆလင်ဒါစည်ကို အစားထိုးခြင်းနှင့် ကုန်ကျစရိတ်သက်သာသော ပြုပြင်ထိန်းသိမ်းမှုအတွက် လမ်းညွန်တပ်ဆင်ခြင်းတို့ကို လုပ်ဆောင်ပေးသည်။ ရရှိနိုင်သော တပ်ဆင်ခြင်းပုံစံများတွင် အခြေခံမျက်နှာပြင်တပ်ဆင်ခြင်းနှင့် ရှေ့အနားကွပ်တပ်ဆင်ခြင်း ပါဝင်သည်။ ရွေးချယ်နိုင်သောအပိုပစ္စည်းများသည် J-type stroke adjustment (0~50 mm adjustment range) နှင့် XB6 high-temperature variant -10℃ နှင့် 150℃ ကြားတွင် တည်ငြိမ်စွာအလုပ်လုပ်ပါသည်။ Built-in သံလိုက်ကွင်းများသည် ပုံမှန်ဖြစ်ပြီး၊ ပြောင်းလွယ်ပြင်လွယ်ရှိသော သံလိုက်ခလုတ်များကို အံဝင်ခွင်ကျဖြစ်စေရန်အတွက် လမ်းကြောင်းပေါင်းစုံ grooves များပါရှိသည်။ လည်ပတ်မှုဖိအားသည် 0.1 ~ 1.0 MPa ရှိပြီး အမြင့်ဆုံးပြေးနှုန်း 1000 mm/s အထိရှိသည်။ ဒေါင်လိုက် ရုတ်သိမ်းသည့် ပလပ်ဖောင်းများ၊ လေးလံသော အကွာအဝေး လွှဲပြောင်းမှု၊ လေးလံသော အတားအဆီးများ နေရာချထားခြင်းနှင့် ကြီးမားသော ဂျစ်ထုတ်ခြင်းတို့ကို ကျယ်ပြန့်စွာ အသုံးပြုနိုင်သည်၊ ၎င်းသည် သာမန်ဆလင်ဒါများ၏ ပေါင်းစပ်ဖြေရှင်းချက်နှင့် စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းကို ရိုးရှင်းစေရန် သီးခြား လေးလံသော လမ်းညွှန်ပို့စ်များကို အစားထိုးပေးကာ လေးလံသော ဝန်၊ တာရှည် ခရီးသွားခြင်းနှင့် အလိုအလျောက် အကျိုးသက်ရောက်မှု မြင့်မားသော အသုံးချပရိုဂရမ်များအတွက် နှစ်သက်သော pneumatic actuator ဖြစ်သည်။

SOLH MGF အနိမ့်ပရိုဖိုင်းဇယားဆလင်ဒါသည် ကိုက်ညီသော SMC မိတ်ဖက်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ပေါင်းစပ်ကြီးမားသောအချင်းဗဟိုပြုလမ်းညွှန်လက်စွပ်ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် ရိုးရာ dual guide rod ဆလင်ဒါများ၏ ဦးတည်ရာကန့်သတ်ချက်ကို ချိုးဖျက်ကာ eccentric loads များကို ဆန့်ကျင်ဘက်သို့ 360° တူညီသော ဝန်များကို ပေးဆောင်သည်။ အလွန်ပြန့်ပြူးကျစ်လျစ်သော အပြင်အဆင်အတွက် MGQ စီးရီးများနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ အလုံးစုံတပ်ဆင်အမြင့်ကို 15% ~ 20% လျှော့ချထားသည်။ ရရှိနိုင်သော ထွင်းအရွယ်အစားများ- φ40၊ φ63၊ φ100 မီလီမီတာ 30 မီလီမီတာ မှ 100 မီလီမီတာအထိ စံချိန်တင် တိုတောင်းသော လေဖြတ်ခြင်းများဖြင့်၊ တိုတောင်းသော လေဖြတ်ခြင်း အကြီးစား လည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။ Built-in anti-rotation pins များသည် φ100 မော်ဒယ်အတွက် အလွန်မြင့်မားသော ခွင့်ပြုထားသော torque ကို 409 N·m အထိ ပေးစွမ်းနိုင်ပြီး လည်ပတ်မှု ဆန့်ကျင်တိကျမှု ±0.05° ရှိသည့် နေရာတိုင်းမှ eccentric force အောက်တွင် တည်ရှိသည်။ နှစ်လမ်းညွန် အပေါ်နှင့်အောက်ခြေ တပ်ဆင်ခြင်းကို ပံ့ပိုးထားသည်။ ကိုယ်ထည်၏ ဘက်သုံးဘက်ရှိ T-slot များသည် လေးဘက်ခြမ်းတွင် သံလိုက်ခလုတ် တပ်ဆင်ခြင်းကို ဖွင့်ပေးသည်။ Standard Dual-end ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်တို့ကို တပ်ဆင်ထားပါသည်။ 10- ရှေ့ဆက်ထားသော ဖုန်မှုန့်နည်းသော သန့်ရှင်းမှုဗားရှင်းသည် ဆီမီးကွန်ဒတ်တာ၊ 3C အီလက်ထရွန်းနစ်နှင့် ဆေးဘက်ဆိုင်ရာ အလုပ်ရုံများ၏ တင်းကျပ်သောလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ သမားရိုးကျဖွဲ့စည်းပုံများထက် 15% ပိုမိုပေါ့ပါးသည်၊ ၎င်းအား workpiece jacking၊ jig ejection၊ station indexing flipping နှင့် short-distance heavy-duty pushing တို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး ကန့်သတ်တပ်ဆင်နေရာအတွင်း omnidirectional anti-deflection နှင့် မြင့်မားသော torque capacity လိုအပ်ပါသည်။

SOLH TC စီးရီး triaxial လမ်းညွှန်လှံတံဆလင်ဒါသည် SMC MGP စီးရီးအတွက် တိုက်ရိုက် drop-in အစားထိုးတစ်ခုဖြစ်သည်။ ၎င်းသည် တင်းကျပ်မှုလွန်ကဲစွာ မြင့်မားသော တင်းကျပ်မှု ပါဝင်သော ဗဟို ပစ္စတင်တံ နှစ်ခုနှင့် ဗဟိုပစ္စတင်တံ ပါ၀င်သော ဝင်ရိုးသုံးဝင်ရိုး ဖွဲ့စည်းပုံကို လက်ခံသည်။ ၎င်း၏ torsion resistance နှင့် lateral load capacity သည် သမားရိုးကျ dual-guide rod cylinders များထက် နှစ်ဆပို၍ deflection နှင့် positional offset ကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။ ရရှိနိုင်သော bore အရွယ်အစားများသည် φ6 mm မှ 100 mm အတွင်းရှိ core မျိုးကွဲနှစ်ခုပါရှိသည်- TCL precision ball bearing type သည် ကြိမ်နှုန်းမြင့်သော lifting နှင့် precision positioning အတွက် အလွန်နည်းပါးသော ပွတ်တိုက်မှုနှင့် ချောမွေ့သောရွေ့လျားမှုကို ပေးစွမ်းသည်။ TCM ကြေးဝါအလွိုင်းလျှောဝက်ဝံအမျိုးအစားသည် လေးလံသောဝန်များ၊ ဖုန်ထူသောပတ်ဝန်းကျင်နှင့် conveyor လိုင်းရပ်တန့်ခြင်းလုပ်ငန်းများအတွက် သာလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်နှင့် သက်ရောက်မှုခံနိုင်ရည်ရှိသည်။ ပုံမှန်လေဖြတ်ခြင်းများသည် 5 မီလီမီတာမှ 500 မီလီမီတာအထိ အကျုံးဝင်သည်။ ရွေးချယ်နိုင်သောဖွဲ့စည်းပုံများတွင် J-type လေဖြတ်ချိန်ညှိမှု (အမြင့်ဆုံး 50 မီလီမီတာ ချိန်ညှိနိုင်သော အကွာအဝေး) နှင့် -T အပူချိန်မြင့်ဗားရှင်း -20 ℃ မှ 120 ℃ ဆက်တိုက် လည်ပတ်နေပါသည်။ စံသတ်မှတ်ချက်များတွင် တပ်ဆင်ထားသော သံလိုက်ကွင်းများ၊ နှစ်ခုအဆုံး ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှုကင်းသည့် လုပ်ဆောင်ချက်တို့ ပါဝင်သည်။ ဘက်ပေါင်းစုံမှ တပ်ဆင်ထားသော အပေါက်များနှင့် သံလိုက်ခလုတ်များအတွက် လေးဘက်အပေါက်များကို ပေါင်းစပ်ထားပြီး၊ ထိပ်နှင့်ဘေးရှိ လေဝင်ပေါက်နှစ်ခုသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ပိုက်အပြင်အဆင်ကို ဖွင့်ပေးထားသည်။ Flange နှင့် foot bracket ဆက်စပ်ပစ္စည်းများသည် စွယ်စုံတပ်ဆင်မှု လမ်းကြောင်းများကို ပံ့ပိုးပေးသည်။ လည်ပတ်မှုဖိအားသည် 0.1 MPa မှ 1.0 MPa ရှိပြီး၊ စံသတ်မှတ်ထားသော အပေါက်များသည် ယုံကြည်စိတ်ချရသော ထပ်ခါတလဲလဲ တိကျမှုကို သေချာစေသည်။ Conveyor stopper lifting၊ PCB ကိုင်တွယ်ခြင်းနှင့် crimping၊ packaging gate actuation၊ jig ejection နှင့် eccentric load မောင်းနှင်ခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုသော၊ ဤပေါင်းစပ်ထားသော actuator သည် သီးခြားပြင်ပလမ်းညွှန်စည်းဝေးပွဲများလိုအပ်မှုကို ဖယ်ရှားပေးကာ အသေးစားတိကျသောဘူတာရုံများနှင့် အထွေထွေအလယ်အလတ်မှအလိုအလျောက်လေးလံသည့်တာဝန်အတွက် အလွန်ကောင်းမွန်သောကုန်ကျစရိတ်စွမ်းဆောင်ရည်ဖြင့် စက်ပိုင်းဆိုင်ရာဒီဇိုင်းကို ရိုးရှင်းစေသည်။
